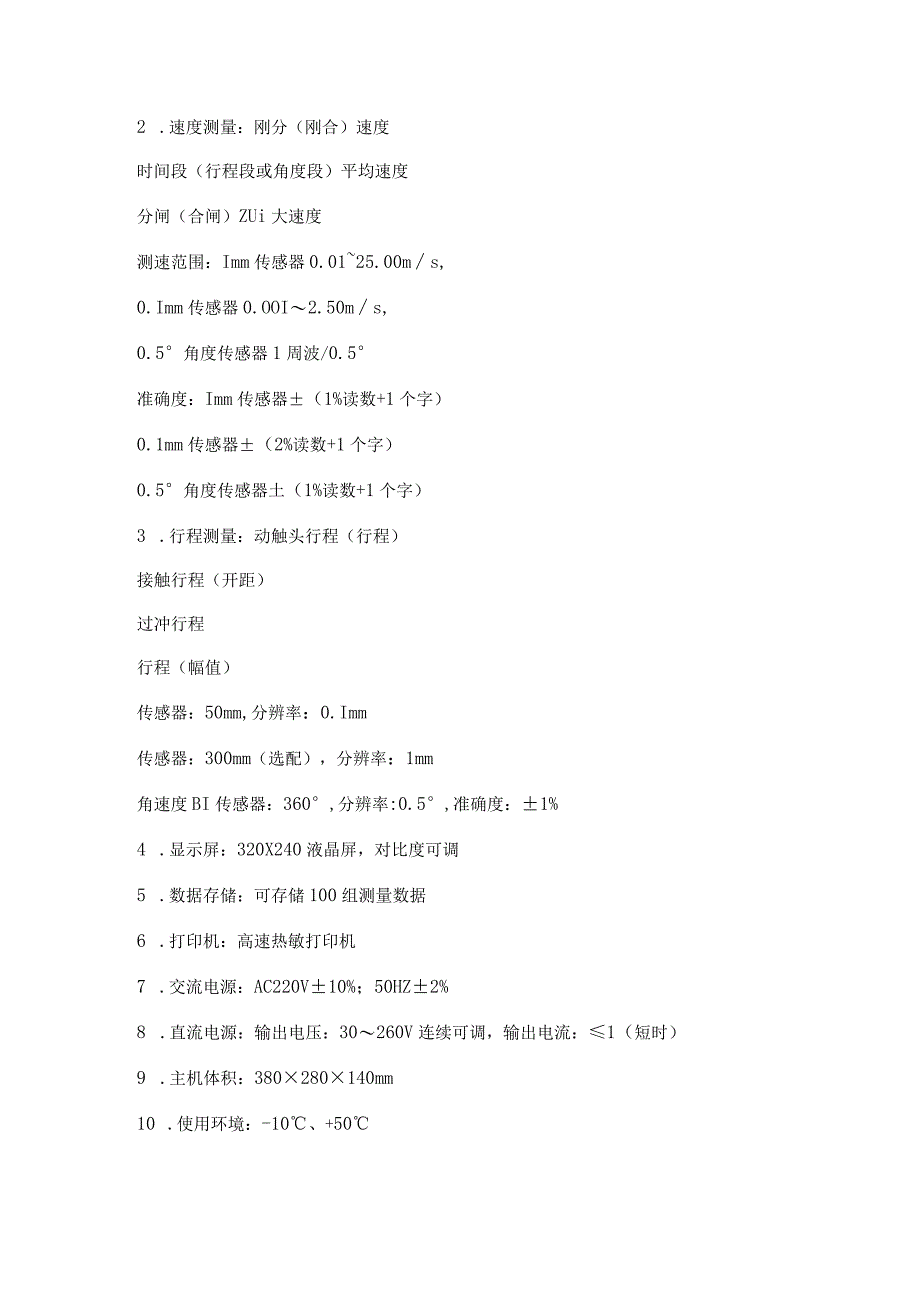

高压开关特性测试仪的性能特点.docx_第2页
第2页 / 共3页
高压开关特性测试仪的性能特点.docx_第3页
第3页 / 共3页
亲,该文档总共3页,全部预览完了,如果喜欢就下载吧!
资源描述

《高压开关特性测试仪的性能特点.docx》由会员分享,可在线阅读,更多相关《高压开关特性测试仪的性能特点.docx(3页珍藏版)》请在第壹文秘上搜索。

1、高压开关特性测试仪的性能特点主要性能及特点:1、采用了高稳定器件。浮空的,大面积的,数字滤波等抗干扰技术。2、仪器配置了两种位移传感器,适用于对不同距离、速度、精度要求的高压断路器进行检测,在不同的传感器插入后,仪器将自动识别。仪器对高压断路器闸操作、重合闸操作能自动识别,对操作后的各种数据全部自动采集。测量计算过程由CPU自动完成。3、仪器对高压断路器在测量中的接线错误及操作中的错误指令和不成功操作,开关机械特性测试仪具有自动识别能力及较强的自我保护功能。4、对闸先后顺序及各断口的实际闸时间均予以显示,对检修、调试高压断路器的三相不同期、同相不同期提供了依据,对有关时间量的数据,以0.1毫秒

2、的数据自动不予显示输出。5、仪器对动触头的行程、超行程的测量,只要在高压断路器任意一相的断口上安装传感器,即能同时将三相各断口的行程、超行程数据测量计算出来,仪器对速度的测量精度为1%秒米。6、主机提供220V/直流操作电源对高压断路器直接进行操作。适用于电磁、液压、弹簧储能等直流控制的操作机构。7、仪器体积小、重量轻、操作简单、便于携带,开关机械特性测试仪特别适用于野外流动检测及变电站现场检修测试,是高压断路器生产、检验、检修、调试的工具。技术参数:环境组别:属GB6587.1T986电子测量仪器环境试验总纲中的山组仪器.1 .时间测量:12路固有分闸(合闸)时间分闸(合闸)相内不同期分闸(

3、合闸)相间不同期合闸(分闸)弹跳时间(弹跳次数)准确度:O.5%(1%读数+2个字)2 .速度测量:刚分(刚合)速度时间段(行程段或角度段)平均速度分闸(合闸)ZUi大速度测速范围:Imm传感器0.0125.00ms,0.Imm传感器0.OOI2.50ms,0.5角度传感器1周波/0.5准确度:Imm传感器(1%读数+1个字)0.1mm传感器(2%读数+1个字)0.5角度传感器土(1%读数+1个字)3 .行程测量:动触头行程(行程)接触行程(开距)过冲行程行程(幅值)传感器:50mm,分辨率:0.Imm传感器:300mm(选配),分辨率:1mm角速度BI传感器:360,分辨率:0.5,准确度:1%4 .显示屏:320X240液晶屏,对比度可调5 .数据存储:可存储100组测量数据6 .打印机:高速热敏打印机7 .交流电源:AC220V10%;50HZ2%8 .直流电源:输出电压:30260V连续可调,输出电流:1(短时)9 .主机体积:380280140mm10 .使用环境:-10、+50感谢您关注我们的产品,本公司除了有此产品介绍以外,还有变频串联谐振,串联谐振试验装置,变频串联谐振耐压试验装置,变压器油耐压测试仪,高压绝缘壑、短路接地线、继电保护测试仪、高压核相仪等等的介绍,您如果对我们的产品有兴趣,咨询。谢谢!
