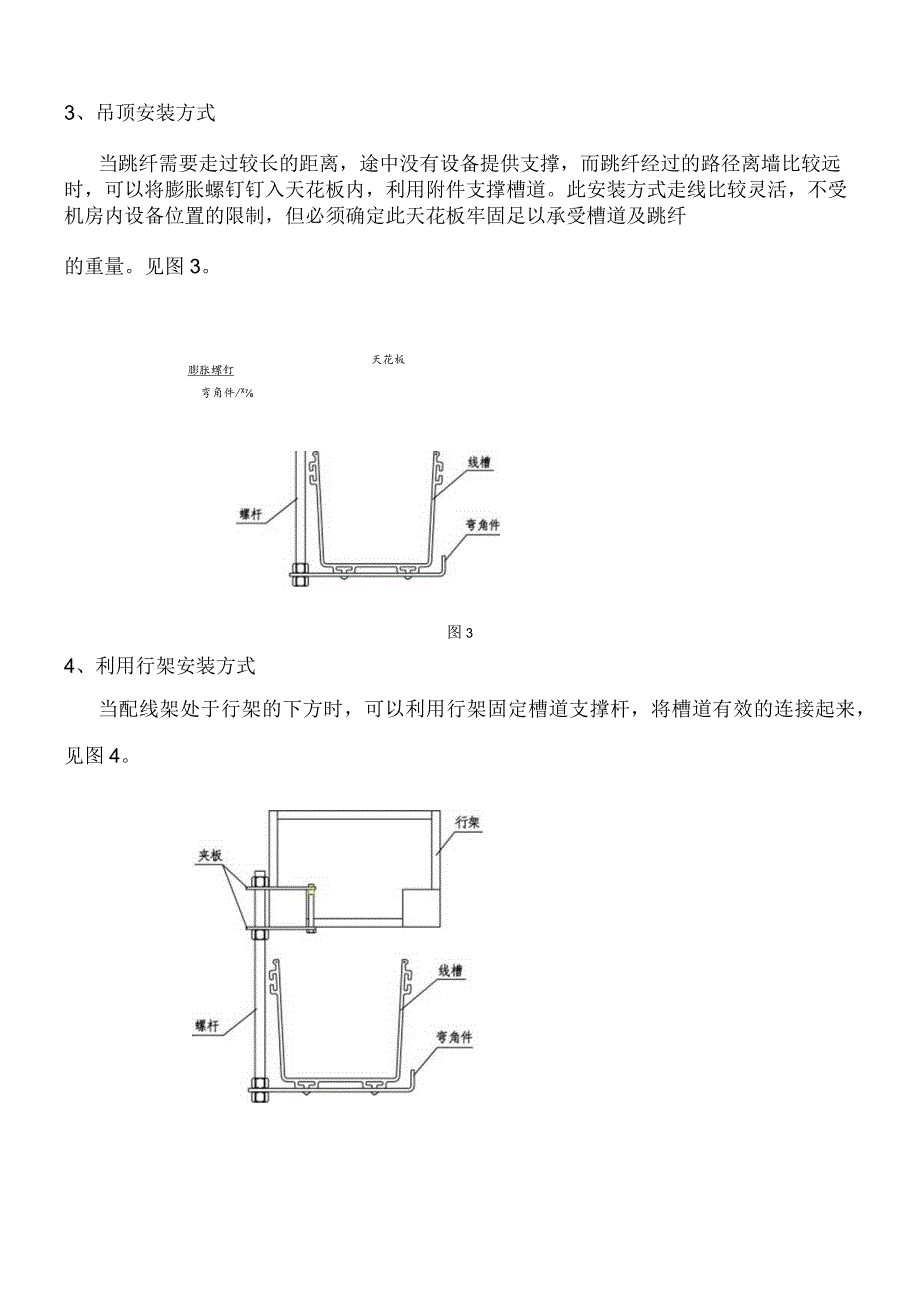

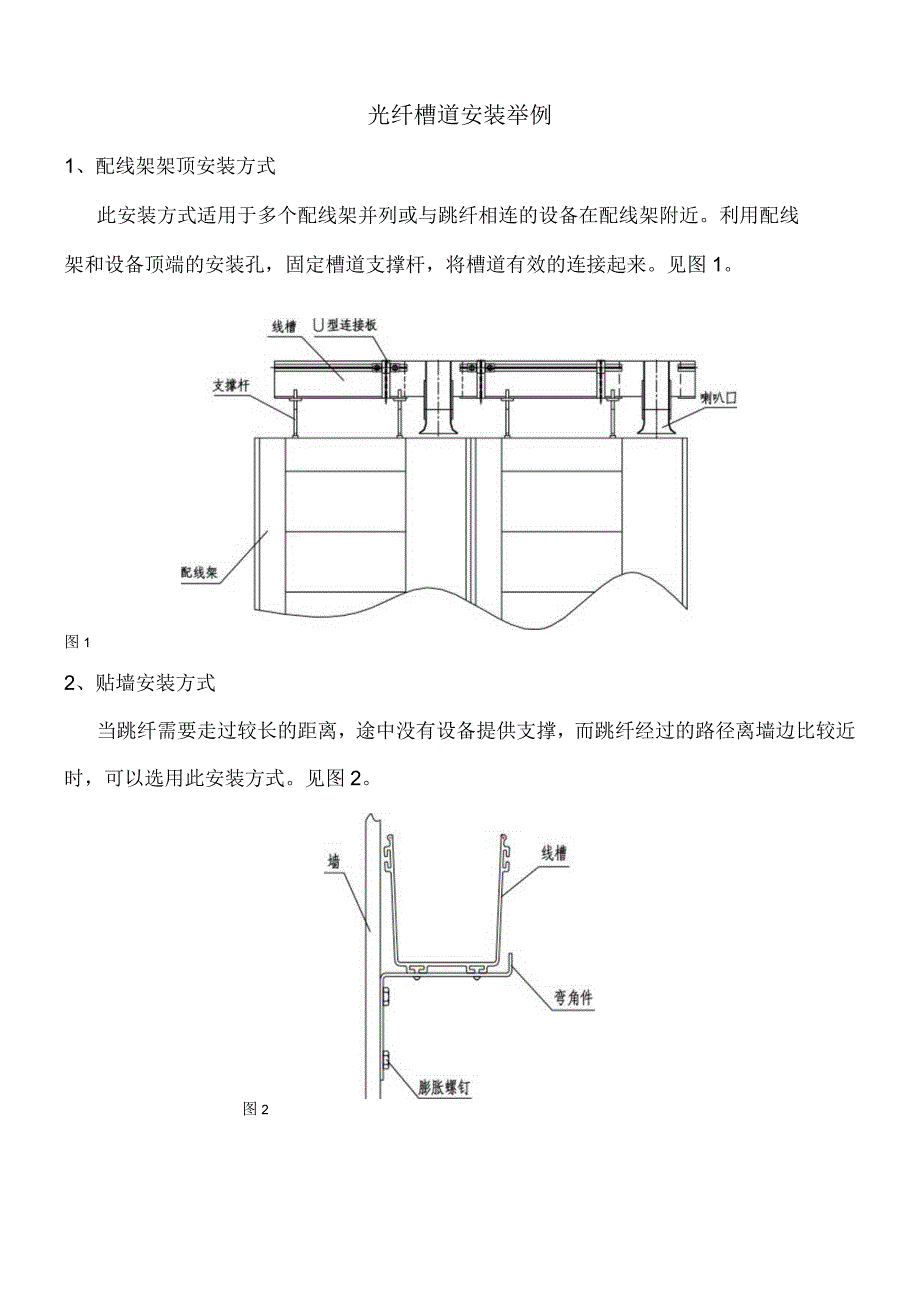

1、光纤槽道安装举例1、配线架架顶安装方式此安装方式适用于多个配线架并列或与跳纤相连的设备在配线架附近。利用配线架和设备顶端的安装孔,固定槽道支撑杆,将槽道有效的连接起来。见图1。图12、贴墙安装方式当跳纤需要走过较长的距离,途中没有设备提供支撑,而跳纤经过的路径离墙边比较近时,可以选用此安装方式。见图2。图23、吊顶安装方式当跳纤需要走过较长的距离,途中没有设备提供支撑,而跳纤经过的路径离墙比较远时,可以将膨胀螺钉钉入天花板内,利用附件支撑槽道。此安装方式走线比较灵活,不受机房内设备位置的限制,但必须确定此天花板牢固足以承受槽道及跳纤天花板的重量。见图3。膨胀螺钉图3弯角件/X4、利用行架安装方

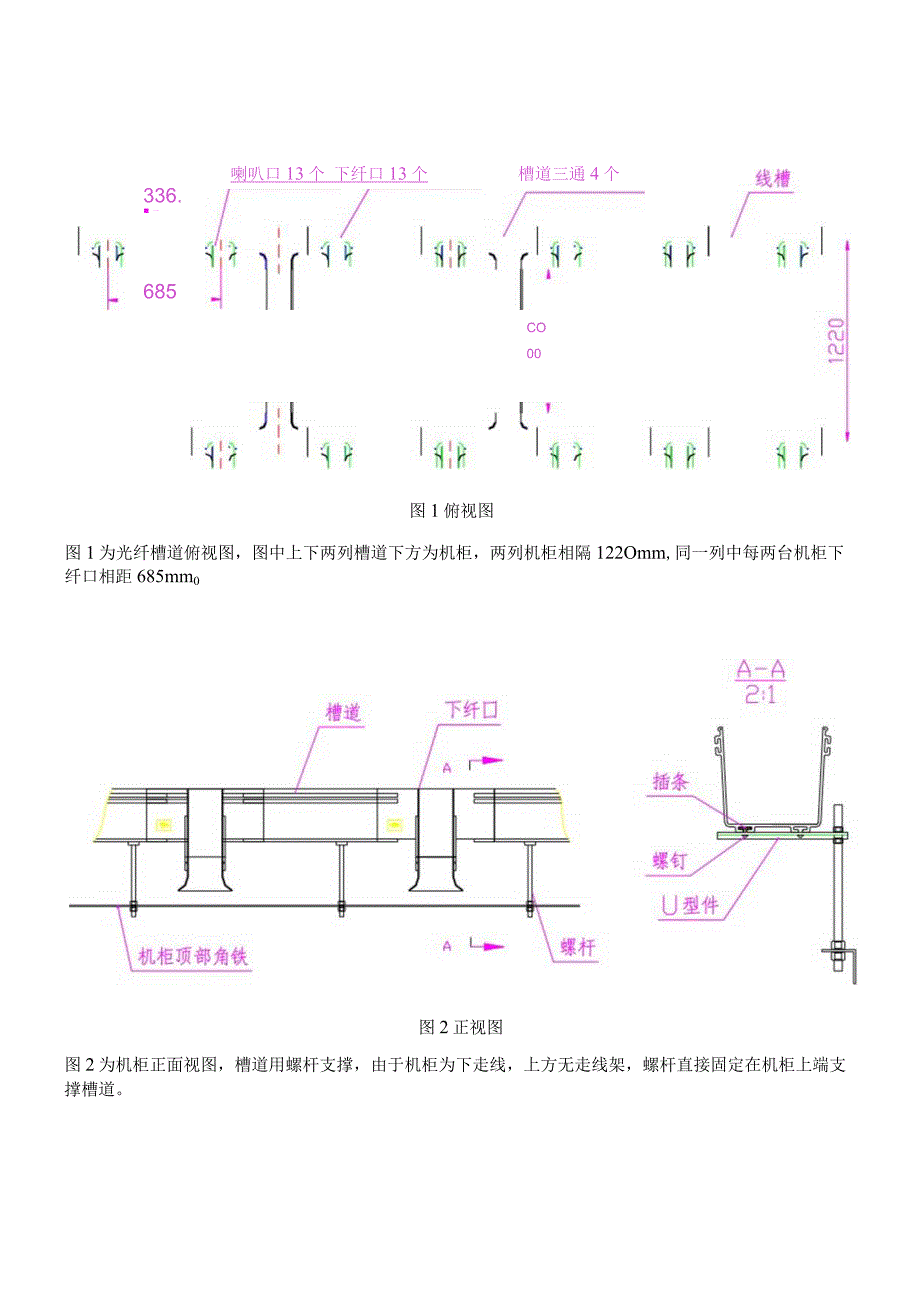

2、式当配线架处于行架的下方时,可以利用行架固定槽道支撑杆,将槽道有效的连接起来,见图4。336. 一685喇叭口13个 下纤口13个槽道三通4个CO00图1俯视图图1为光纤槽道俯视图,图中上下两列槽道下方为机柜,两列机柜相隔122Omm,同一列中每两台机柜下纤口相距685mm0图2正视图图2为机柜正面视图,槽道用螺杆支撑,由于机柜为下走线,上方无走线架,螺杆直接固定在机柜上端支撑槽道。图3为俯视图,图中走线架(爬架)下方为机柜,每列机柜相距160Omm,下纤口相隔距离根据下方机柜需要可任意调节。螺杆吊顶房顶9Cr外弯槽道下纤口图4正视图(图3中A-A向)由于此机房楼层很低,左侧直列主槽道如果固定在走线架上方就会被走线架上方房梁挡住,因此左侧直列主槽道悬挂在房梁下方,由槽道三通连接到横列槽道时,槽道上升到横列走线架上方。直列、横列钢材走线架(爬架)下方都为机柜。主爬架图5第一处槽道俯视图图6第二处槽道俯视图图5与图6为在同一机房,图5、6中主走线架(主爬架)相连,列走线架(列爬架)平行,每列机柜相距1300mmO槽道安装剖面示意图铝型材横档截面尺寸CO勿物:一30铝型材横档U型件1,Il1图7安装剖视图图7、8中铝型材为机柜上方走线架,铝型材为双层,槽道悬挂在两层铝型材走线架中间。
