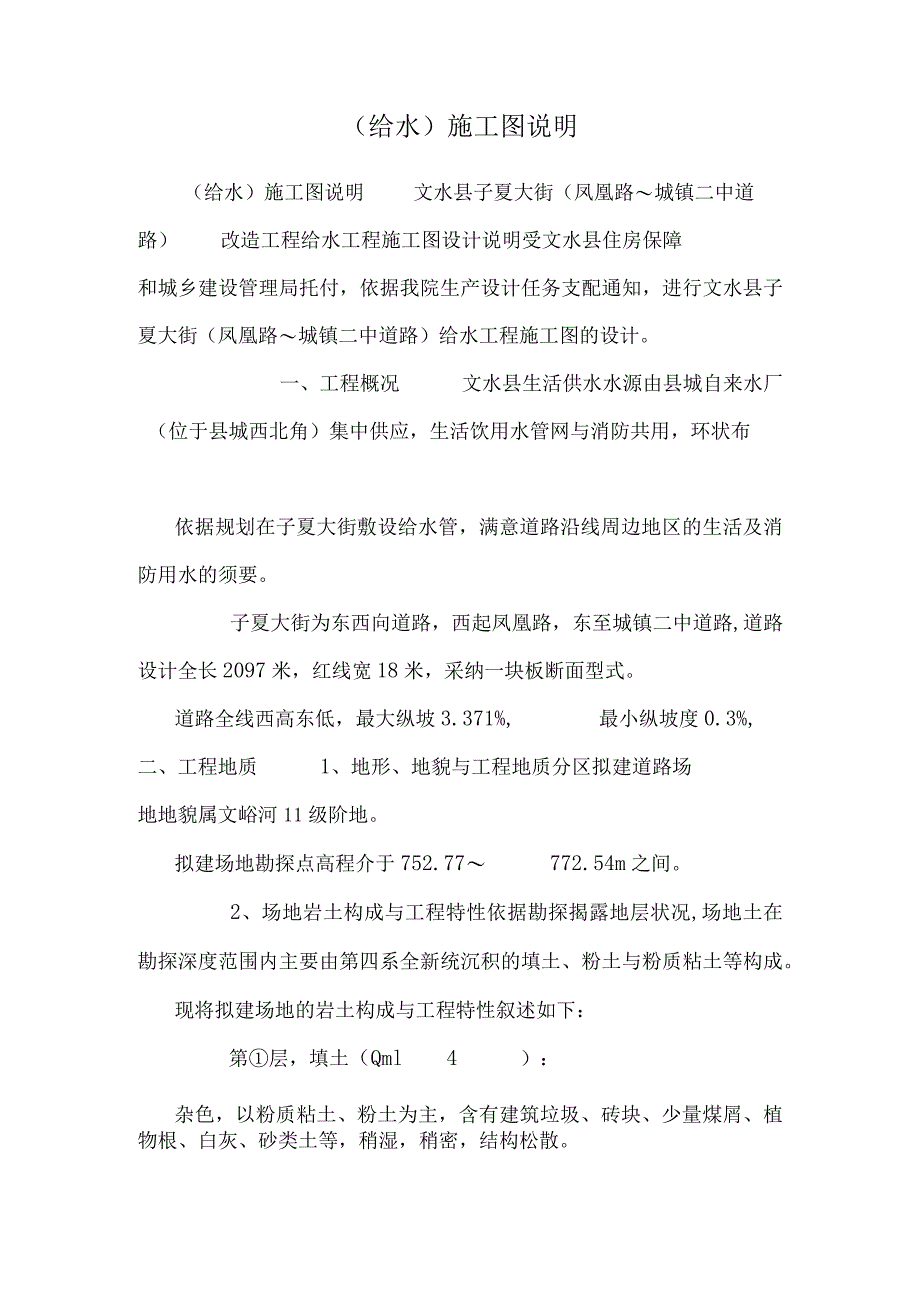

1、（给水）施工图说明（给水）施工图说明文水县子夏大街（凤凰路城镇二中道路）改造工程给水工程施工图设计说明受文水县住房保障和城乡建设管理局托付，依据我院生产设计任务支配通知，进行文水县子夏大街（凤凰路城镇二中道路）给水工程施工图的设计。一、工程概况文水县生活供水水源由县城自来水厂（位于县城西北角）集中供应，生活饮用水管网与消防共用，环状布依据规划在子夏大街敷设给水管，满意道路沿线周边地区的生活及消防用水的须要。子夏大街为东西向道路，西起凤凰路，东至城镇二中道路,道路设计全长2097米，红线宽18米，采纳一块板断面型式。道路全线西高东低，最大纵坡3.371%,最小纵坡度0.3%,二、工程地质1、地形

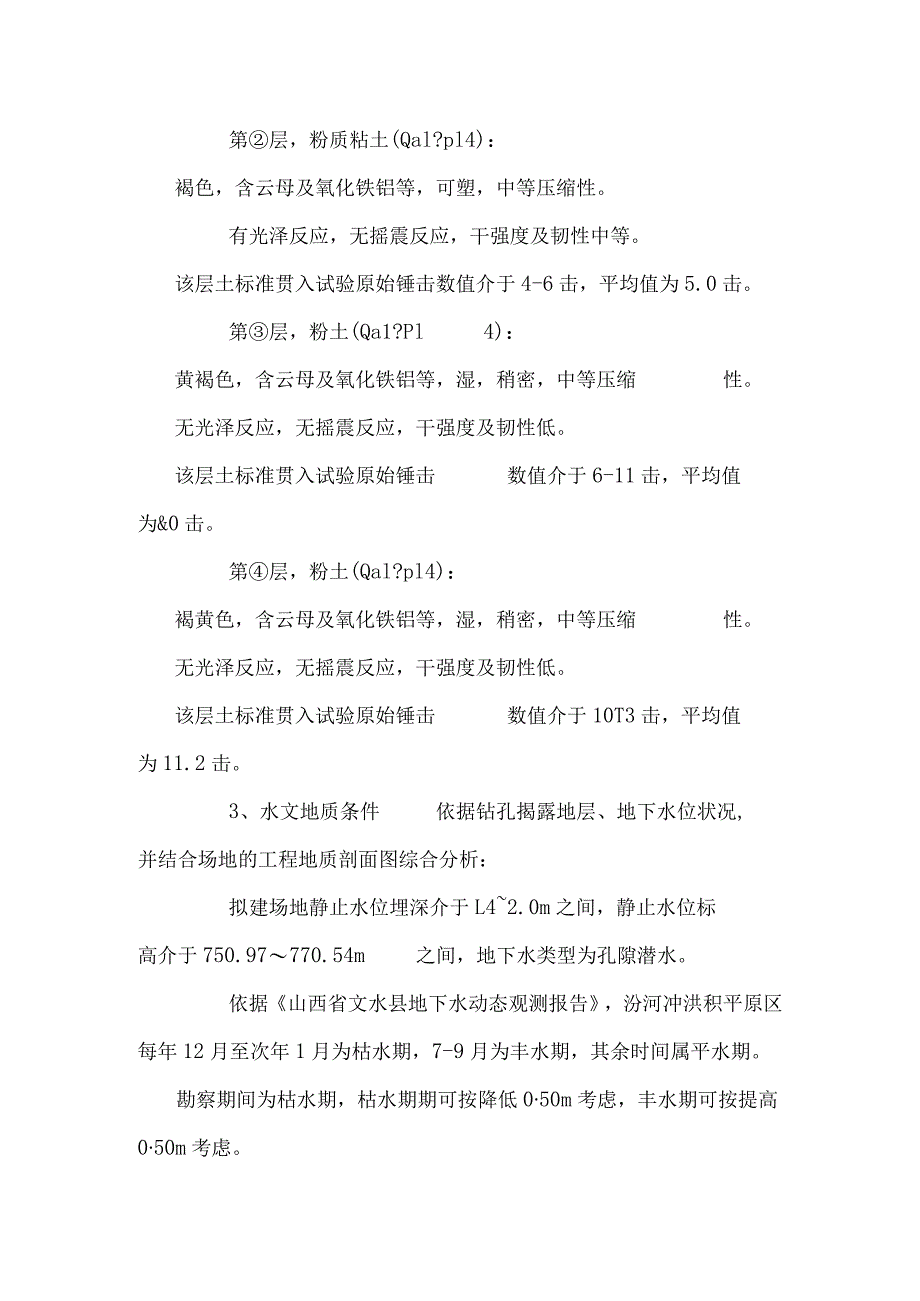

2、、地貌与工程地质分区拟建道路场地地貌属文峪河11级阶地。拟建场地勘探点高程介于752.77772.54m之间。2、场地岩土构成与工程特性依据勘探揭露地层状况,场地土在勘探深度范围内主要由第四系全新统沉积的填土、粉土与粉质粘土等构成。现将拟建场地的岩土构成与工程特性叙述如下：第层，填土（Qml4）：杂色，以粉质粘土、粉土为主，含有建筑垃圾、砖块、少量煤屑、植物根、白灰、砂类土等，稍湿，稍密，结构松散。第层，粉质粘土(Qal?pl4)：褐色，含云母及氧化铁铝等，可塑，中等压缩性。有光泽反应，无摇震反应，干强度及韧性中等。该层土标准贯入试验原始锤击数值介于4-6击，平均值为5.0击。第层，粉土(Qa
3、1?Pl4)：黄褐色，含云母及氧化铁铝等，湿，稍密，中等压缩性。无光泽反应，无摇震反应，干强度及韧性低。该层土标准贯入试验原始锤击数值介于6-11击，平均值为&0击。第层，粉土(Qal?pl4)：褐黄色，含云母及氧化铁铝等，湿，稍密，中等压缩性。无光泽反应，无摇震反应，干强度及韧性低。该层土标准贯入试验原始锤击数值介于10T3击，平均值为11.2击。3、水文地质条件依据钻孔揭露地层、地下水位状况,并结合场地的工程地质剖面图综合分析：拟建场地静止水位埋深介于L42.0m之间，静止水位标高介于750.97770.54m之间，地下水类型为孔隙潜水。依据山西省文水县地下水动态观测报告，汾河冲洪积平原区

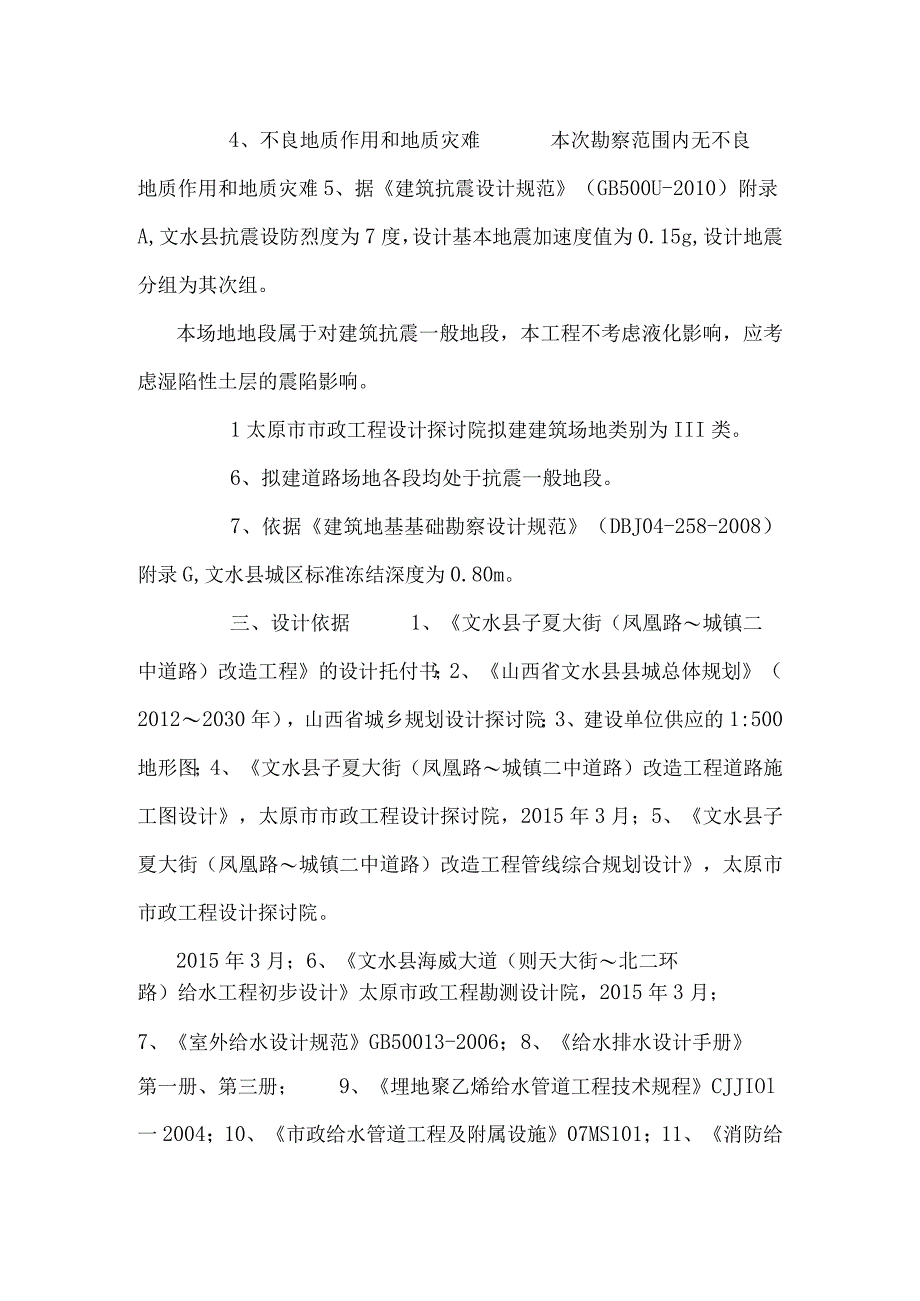

4、每年12月至次年1月为枯水期，7-9月为丰水期，其余时间属平水期。勘察期间为枯水期，枯水期期可按降低050m考虑，丰水期可按提高050m考虑。4、不良地质作用和地质灾难本次勘察范围内无不良地质作用和地质灾难5、据建筑抗震设计规范（GB500U-2010）附录A,文水县抗震设防烈度为7度，设计基本地震加速度值为0.15g,设计地震分组为其次组。本场地地段属于对建筑抗震一般地段，本工程不考虑液化影响，应考虑湿陷性土层的震陷影响。1太原市市政工程设计探讨院拟建建筑场地类别为III类。6、拟建道路场地各段均处于抗震一般地段。7、依据建筑地基基础勘察设计规范（DBJ04-258-2008）附录G,文水县
5、城区标准冻结深度为0.80m。三、设计依据1、文水县子夏大街（凤凰路城镇二中道路）改造工程的设计托付书；2、山西省文水县县城总体规划（20122030年），山西省城乡规划设计探讨院；3、建设单位供应的1:500地形图；4、文水县子夏大街（凤凰路城镇二中道路）改造工程道路施工图设计，太原市市政工程设计探讨院，2015年3月；5、文水县子夏大街（凤凰路城镇二中道路）改造工程管线综合规划设计，太原市市政工程设计探讨院。2015年3月；6、文水县海威大道（则天大街北二环路）给水工程初步设计太原市政工程勘测设计院，2015年3月；7、室外给水设计规范GB50013-2006；8、给水排水设计手册第一册、
6、第三册；9、埋地聚乙烯给水管道工程技术规程CJJIOl一2004；10、市政给水管道工程及附属设施07MS101；11、消防给水及消火栓系统技术规范GB50974-2014;12、相关国家给水排水标准图集等。四、现状给水子夏大街（凤凰路兴华北路）段：现状道路中心线以北有一趟给水管，管径DN250,管材灰铸铁管;子夏大街（兴华北路城镇二中道路）段：现状道路中心线以北有一趟给水支管，管径dnl60,管材PE管;凤凰路：现状道路中心线东西两侧各有一趟给水管，东侧管径DN300,管材铸铁管；西侧管径dn315,管材PE管；兴华北路（子夏大街以北）：现状道路中心线东西两侧各有一趟给水管，管径DN200,
7、管材铸铁管；兴华北路（子夏大街以南）：现状道路中心线以东有一趟给水管，管径DN200,管材铸铁管。五、设计内容1、平面位辂依据规划，本次设计废除现状DN250给水管线，保留利用现状dnl60给水管线；同时在道路中心线以南4.5米处，重新敷设一趟dn315给水管线，设计起点桩号为K0+016,坐标为4146041.798、590058.638,设计终点桩号为K2+090,坐标为4146040.165、592130.232,设计管道起、终点及折点均由坐标限制。2、竖向设计子夏大街给水管线竖向设计依据道路竖向进行设计，管线埋设深度依据冰冻2太原市市政工程设计探讨院状况、外部荷载状况及与其他管线交叉状
8、况，给水管中心埋深限制在1.5米左右。3、管材、管道结构及附属设施（1）管材及接口给水管道采纳给水用埋地聚乙烯（PElOO）管材，公称压力1.6MPa,管道连接采纳电熔连接。管道与阀门等管道附件的连接均采纳法兰连接。（2）管道基础管基采纳20cm厚中粗砂。依据工程地质勘察报告，工程场地地下水静止水位埋深介于1.42.Om之间，施工时如遇到地下水应实行降水措施，若降水受周边环境及其他缘由影响，不能达到较好的效果时，或地基承载力仍达不到设计要求时，可采纳碎石或片石进行基础处理，插垫3050cm厚片石或碎石。采纳以上处理措施应刚好通知设计人员，处理工程量以现场业主、监理、审核中心签证量为准。管道水平
9、、竖直转弯及三（四）通处均设支墩，详细参见图集03SS505o（3）沟槽回填管道胸腔两侧及管顶以上50cm范围内回填中、粗砂，其余部分采纳素土回填至路面结构层以下。回填时压实度要求严格按给水排水管道工程施工及验收规范(GB50268-2008)执行。检查井回填严格按给水排水管道工程施工及验收规范(GB502682008)执行。(4)附属设施本工程管道附件主要包括阀门井、室外消火栓井、排气井、泄水井。阀门井：当管径大于dn200时，采纳地面操作砖砌圆形立式蝶阀井。井径D=1500mm,详细做法参见标准图集07MSlOl-2-24；当管径小于等于dn200时，采纳地面操作砖砌圆形立式闸阀井。井径D
10、=1200m,详细做法参见标准图集07MSlOI-2-14。室外消火栓采纳地下式消火栓干管安装，规格型号为S10065-l.6,井径D=1200mm,详细做法参见标准图集07MS101-l-2k排气井采纳砖砌圆形排气阀井，井径D=1200mm,详细做法参见标准图集07MSlOl-2-52。泄水井采纳砖砌圆形泄水井，泄水井尺寸如下：泄水阀井井径D=1200m,泄水湿井井径D=800mm,详细做法参见标准图集07MSlol-2-59。全部砖砌井均采纳非粘土砖砌筑。井室内、外壁均应做好防水爱护，采纳水泥砂浆防水。井盖、座采纳防盗重型球墨铸铁井盖、座。并应在井盖上有明显标识。六、施工要求及留意事项1、
11、本次设计采纳的坐标、水准高程系均与道路一样。2、给水纵断图中自然地面标高和设计路面标高为道路中心线高程。井盖在路面上时，应与路面齐平；在绿化带内时，高出绿化带IOcmo3、施工前要做好施工组织设计，严格依据图纸施工，必需先实测相关高程，和设计无误后方可施工。4、本工程中采纳的消防给水及消火栓系统的组件和设备等应为符合国家现行3太原市市政工程设计探讨院有关标准和准入制度要求的产品。5、消防给水及消火栓系统的施工必需由具有相应等级资质的施工队伍担当。6、消防给水管网安装完毕后，应对其进行强度试验、冲洗和严密性试验；7、施工时应留意对现状各种管线。井的爱护。8、预留支管施工时可依据甲方及道路现状两侧
12、用户要求，进行适当调整。如需增加给水支管，请刚好与设计人员联系。在预留给水管末端采纳堵头临时封堵。9、管道施工完毕要进行水压试验，试验压力1.6MPa。水压试验除接口外，管道两侧及管顶以上回填高度不应小于0.5米，水压试验合格后刚好回填沟槽其余部分。10、给水管道分段试压合格后，应对整条管道进行冲洗消毒，直到水质管理部门取样化验合格为止。详细要求严格依据给水排水管道工程施工及验收规范(GB50268-2008)与埋地聚乙稀给水管道工程技术规程(CJJ101-2004)执行。11、未尽事宜，请按国家有关现行规范规定执行。七、主要工程量子夏大街给水管线主要工程量见下表。给水管线主要工程量表4太原市市政工程设计探讨院5太原市市政工程设计探讨院
