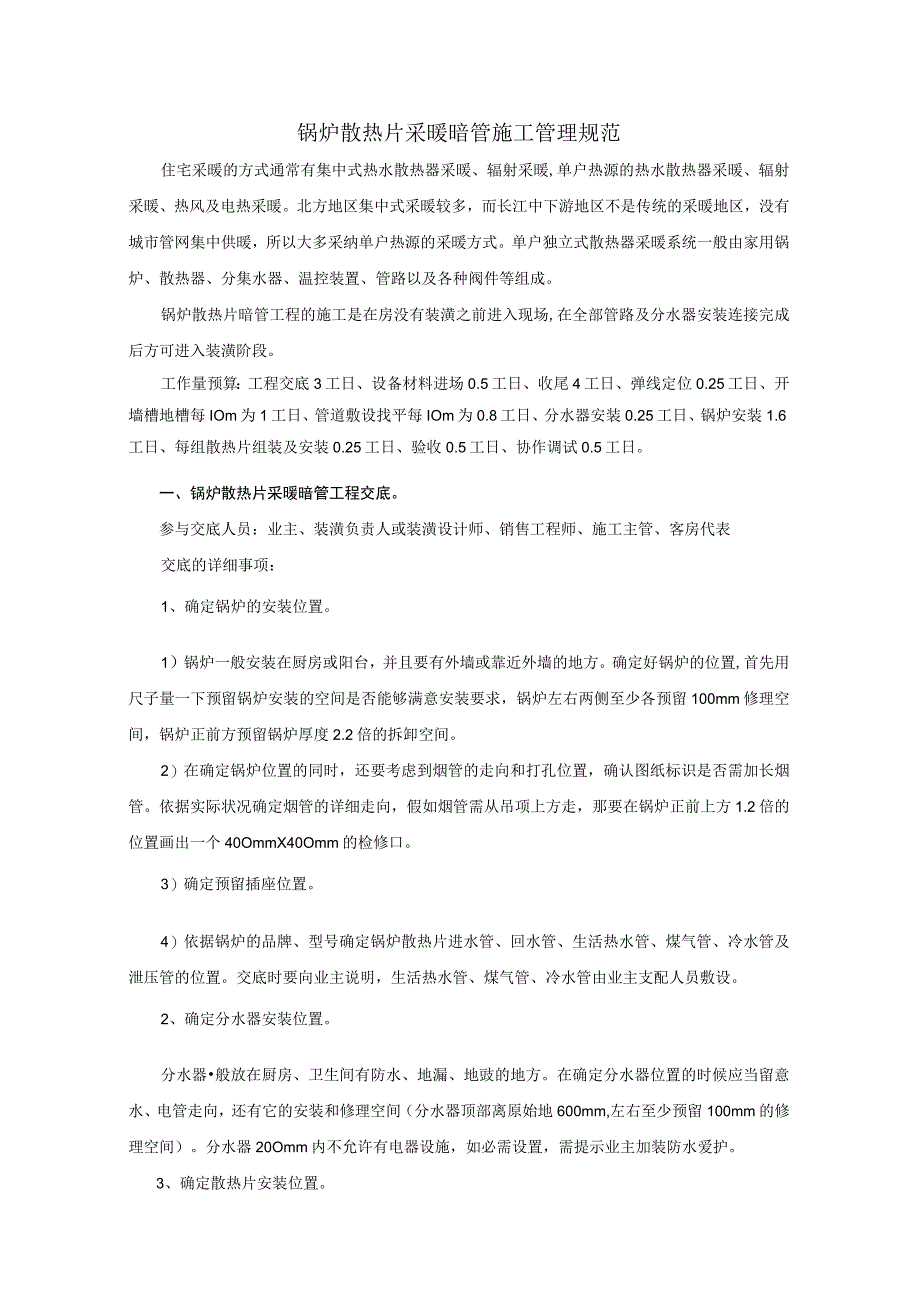

1、锅炉散热片采暖暗管施工管理规范住宅采暖的方式通常有集中式热水散热器采暖、辐射采暖,单户热源的热水散热器采暖、辐射采暖、热风及电热采暖。北方地区集中式采暖较多，而长江中下游地区不是传统的采暖地区，没有城市管网集中供暖，所以大多采纳单户热源的采暖方式。单户独立式散热器采暖系统一般由家用锅炉、散热器、分集水器、温控装置、管路以及各种阀件等组成。锅炉散热片暗管工程的施工是在房没有装潢之前进入现场,在全部管路及分水器安装连接完成后方可进入装潢阶段。工作量预算：工程交底3工日、设备材料进场0.5工日、收尾4工日、弹线定位0.25工日、开墙槽地槽每IOm为1工日、管道敷设找平每IOm为0.8工日、分水器安装
2、0.25工日、锅炉安装1.6工日、每组散热片组装及安装0.25工日、验收0.5工日、协作调试0.5工日。一、锅炉散热片采暖暗管工程交底。参与交底人员：业主、装潢负责人或装潢设计师、销售工程师、施工主管、客房代表交底的详细事项：1、确定锅炉的安装位置。1）锅炉一般安装在厨房或阳台，并且要有外墙或靠近外墙的地方。确定好锅炉的位置,首先用尺子量一下预留锅炉安装的空间是否能够满意安装要求，锅炉左右两侧至少各预留100mm修理空间，锅炉正前方预留锅炉厚度2.2倍的拆卸空间。2）在确定锅炉位置的同时，还要考虑到烟管的走向和打孔位置，确认图纸标识是否需加长烟管。依据实际状况确定烟管的详细走向，假如烟管需从吊
3、项上方走，那要在锅炉正前上方1.2倍的位置画出一个40OmmX40Omm的检修口。3）确定预留插座位置。4）依据锅炉的品牌、型号确定锅炉散热片进水管、回水管、生活热水管、煤气管、冷水管及泄压管的位置。交底时要向业主说明，生活热水管、煤气管、冷水管由业主支配人员敷设。2、确定分水器安装位置。分水器般放在厨房、卫生间有防水、地漏、地豉的地方。在确定分水器位置的时候应当留意水、电管走向，还有它的安装和修理空间（分水器顶部离原始地600mm,左右至少预留100mm的修理空间）。分水器20Omm内不允许有电器设施，如必需设置，需提示业主加装防水爱护。3、确定散热片安装位置。依据业主、销售、装潢负责人的综

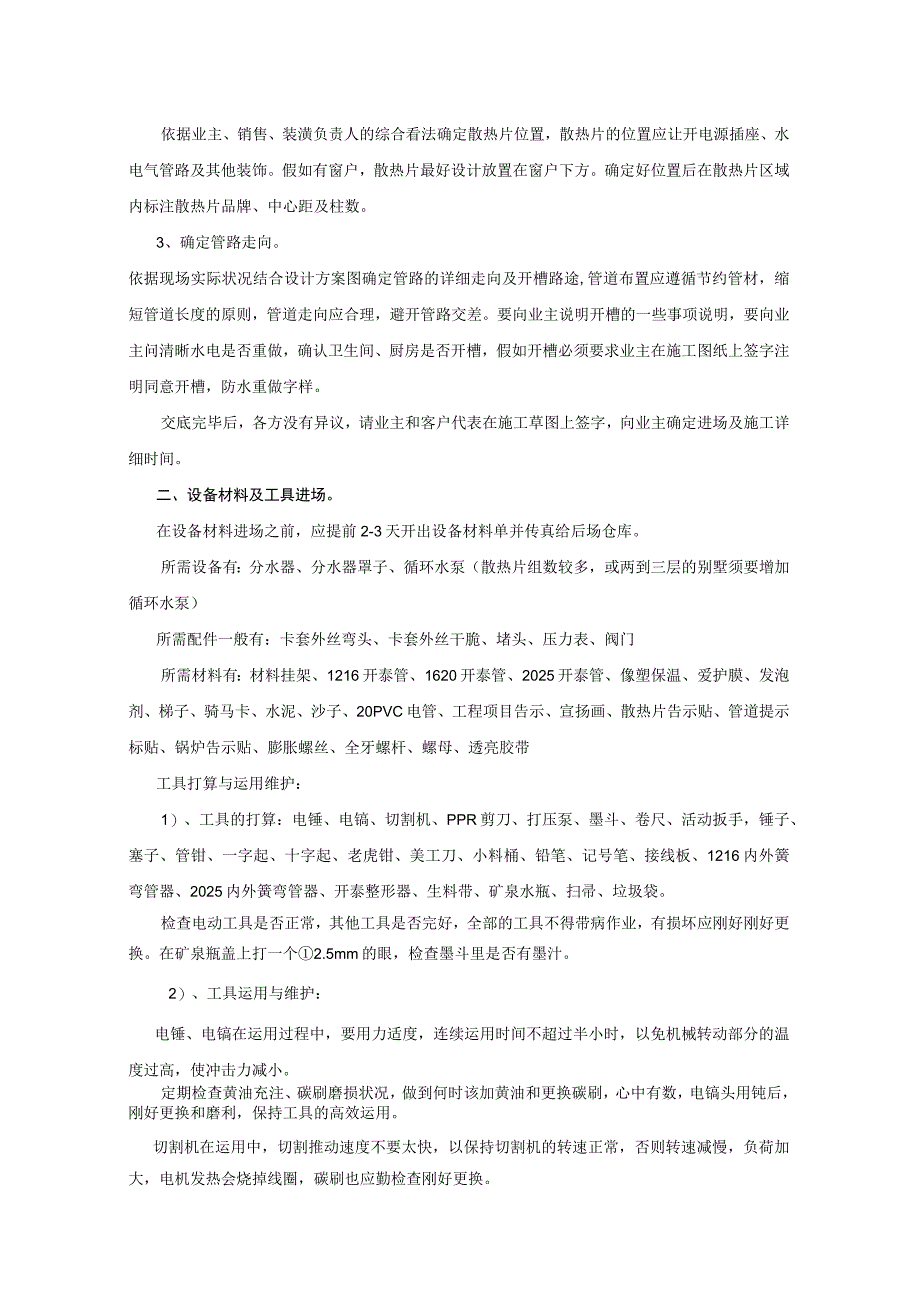

4、合看法确定散热片位置，散热片的位置应让开电源插座、水电气管路及其他装饰。假如有窗户，散热片最好设计放置在窗户下方。确定好位置后在散热片区域内标注散热片品牌、中心距及柱数。3、确定管路走向。依据现场实际状况结合设计方案图确定管路的详细走向及开槽路途,管道布置应遵循节约管材，缩短管道长度的原则，管道走向应合理，避开管路交差。要向业主说明开槽的一些事项说明，要向业主问清晰水电是否重做，确认卫生间、厨房是否开槽，假如开槽必须要求业主在施工图纸上签字注明同意开槽，防水重做字样。交底完毕后，各方没有异议，请业主和客户代表在施工草图上签字，向业主确定进场及施工详细时间。二、设备材料及工具进场。在设备材料进场
5、之前，应提前2-3天开出设备材料单并传真给后场仓库。所需设备有：分水器、分水器罩子、循环水泵（散热片组数较多，或两到三层的别墅须要增加循环水泵）所需配件一般有：卡套外丝弯头、卡套外丝干脆、堵头、压力表、阀门所需材料有：材料挂架、1216开泰管、1620开泰管、2025开泰管、像塑保温、爱护膜、发泡剂、梯子、骑马卡、水泥、沙子、20PVC电管、工程项目告示、宣扬画、散热片告示贴、管道提示标贴、锅炉告示贴、膨胀螺丝、全牙螺杆、螺母、透亮胶带工具打算与运用维护：1）、工具的打算：电锤、电镐、切割机、PPR剪刀、打压泵、墨斗、卷尺、活动扳手，锤子、塞子、管钳、一字起、十字起、老虎钳、美工刀、小料桶、铅
6、笔、记号笔、接线板、1216内外簧弯管器、2025内外簧弯管器、开泰整形器、生料带、矿泉水瓶、扫帚、垃圾袋。检查电动工具是否正常，其他工具是否完好，全部的工具不得带病作业，有损坏应刚好刚好更换。在矿泉瓶盖上打一个2.5mm的眼，检查墨斗里是否有墨汁。2）、工具运用与维护：电锤、电镐在运用过程中，要用力适度，连续运用时间不超过半小时，以免机械转动部分的温度过高，使冲击力减小。定期检查黄油充注、碳刷磨损状况，做到何时该加黄油和更换碳刷，心中有数，电镐头用钝后，刚好更换和磨利，保持工具的高效运用。切割机在运用中，切割推动速度不要太快，以保持切割机的转速正常，否则转速减慢，负荷加大，电机发热会烧掉线圈

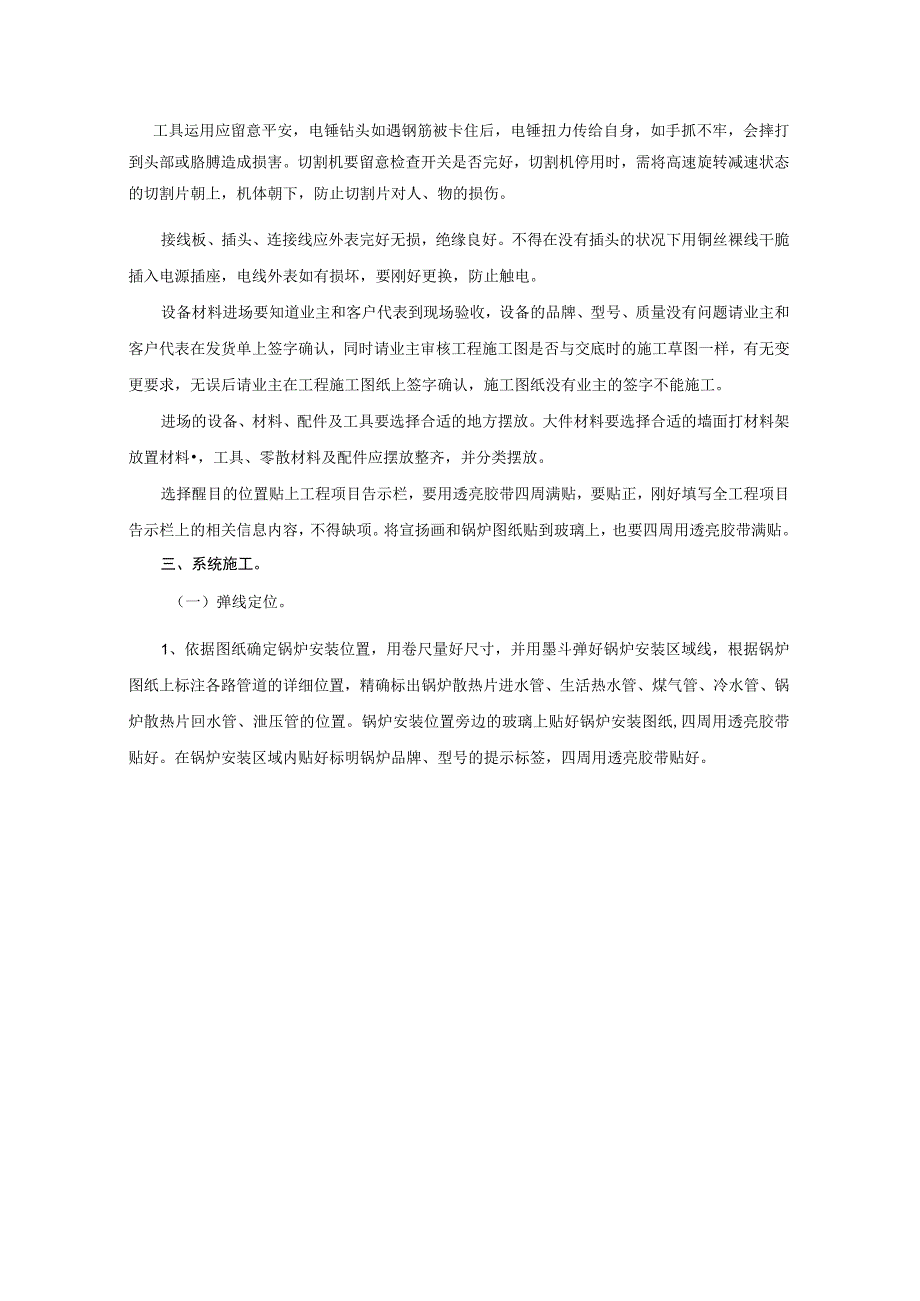

7、，碳刷也应勤检查刚好更换。工具运用应留意平安，电锤钻头如遇钢筋被卡住后，电锤扭力传给自身，如手抓不牢，会摔打到头部或胳膊造成损害。切割机要留意检查开关是否完好，切割机停用时，需将高速旋转减速状态的切割片朝上，机体朝下，防止切割片对人、物的损伤。接线板、插头、连接线应外表完好无损，绝缘良好。不得在没有插头的状况下用铜丝裸线干脆插入电源插座，电线外表如有损坏，要刚好更换，防止触电。设备材料进场要知道业主和客户代表到现场验收，设备的品牌、型号、质量没有问题请业主和客户代表在发货单上签字确认，同时请业主审核工程施工图是否与交底时的施工草图一样，有无变更要求，无误后请业主在工程施工图纸上签字确认，施工图
8、纸没有业主的签字不能施工。进场的设备、材料、配件及工具要选择合适的地方摆放。大件材料要选择合适的墙面打材料架放置材料，工具、零散材料及配件应摆放整齐，并分类摆放。选择醒目的位置贴上工程项目告示栏，要用透亮胶带四周满贴，要贴正，刚好填写全工程项目告示栏上的相关信息内容，不得缺项。将宣扬画和锅炉图纸贴到玻璃上，也要四周用透亮胶带满贴。三、系统施工。（一）弹线定位。1、依据图纸确定锅炉安装位置，用卷尺量好尺寸，并用墨斗弹好锅炉安装区域线，根据锅炉图纸上标注各路管道的详细位置，精确标出锅炉散热片进水管、生活热水管、煤气管、冷水管、锅炉散热片回水管、泄压管的位置。锅炉安装位置旁边的玻璃上贴好锅炉安装图纸
9、,四周用透亮胶带贴好。在锅炉安装区域内贴好标明锅炉品牌、型号的提示标签，四周用透亮胶带贴好。2、依据图纸确定散热片的安装位置及进回水管道的位置，用墨斗弹好安装和开槽区域线，在此区域内贴上散热片提示标签、在相关栏内注明散热片品牌、型号、尺寸。3、依据图纸确定分水器安装位置，定好安装孔的位置，用铅笔标出。4、依据图纸及现场状况，确定管路走向，依据管路所走管子，确定开槽宽度，双主管宽度为90mm5mm,双支管宽度为70mm5mm,同一槽内最多走三个回路的管，槽与槽之间至少留有50mm以上的间距。5、弹线1）、比照图纸，依据图纸上的尺寸，用铅笔点出应弹线的两个点。除卫生间和厨房外,开槽离墙至少200m
10、m。2）、弹线时，一个人拿着墨斗，另一人从墨斗的出线端将线拉出。此时，拿着墨斗的人按着墨斗上压线的按扭，两人分别将线按在画好的点上，拉紧线。其中一人用另外一只手将线提起，绷紧松掉带墨的线，会弹出一根线，弹出的线不够清晰，重复几遍至弹出的线清晰为止。假如只有一个人，那另一头可用电锤或切割机或其他重物将线固定或压住线。3）、画出全部地槽和墙槽线，管路走向变更方向时，用铅笔画出走管的弧度。假如侧面靠墙放置，那么进水管应放在靠墙的一边。在确定墙槽时，要留意进回水的接法，600mm中心距铝制散热片超过12柱要采纳异侧接口；550mm中心距钢制散热片超过1200mm要采纳异侧接口；180Omm中心距铝制散
11、热片超过5柱要采纳异侧接口。（二）开槽。1、切槽。把矿泉水瓶子装满水，拧上瓶盖。将切割机接通电源，左手拿着瓶子，打算给水。右手拿着切割机，按动开关，沿着画好的线进行切割。在切割的时候，左手挤压瓶子,向切割片给水，切完全部画好的线。切割机连续工作一段时间后要停下来冷却一会，连续工作时间不能超过半个小时，不然会造成动机过热而损坏。2、凿槽。电镐或电铲安装上钻头，接通电源。打凿时，将电镐或电铲对准切好的槽，按动开关，拿的时候要倾斜一点，对切好的槽进行打凿。开槽深度不行超过找平层，不能破坏楼层的结构层，开槽不能有直角，不同走向的开槽肯定要导圆角，墙体背后出管要导圆角，防止敷设时弯坏管道。用手锤和塞子将
12、全部打好的槽修理到位。槽开好后要刚好把槽内的垃圾清理干净，把垃圾装到垃圾袋里，将垃圾运至垃圾堆放处或小区物业指定地点。锅炉下方出水管与回水管槽应避开其他管道，避开管道交叉敷设，假如与其他管道产生冲突，那么出回水管可以开一个槽，从同一侧敷设，另一管道可以从锅炉背面墙开弧形槽把管道布置到另一侧位置。（三）打孔。依据管路走向，确定打孔位置。打孔之前要了解每个孔的意图，了解每个孔背后的状况，视察水电管路的走向，协作打孔人员画出每个孔的位置和大小。1、烟管孔：在打烟管孔前要询问现场负责人锅炉是否正常安装，而且肯定要察看外墙是否有下水管道、分水及其他障碍物。打孔时必需遵循内高外低的原则，坡度要达到1%以上
13、，以免雨天雨水倒流。打孔的污水用盆接收起来，垃圾处理干净，外墙清洁干净。2、分水器背出打孔：分水器背出打孔要打斜孔，分水器一面孔位要高出原始地面100mm,防止分水器区域的水顺着管道流到其他干区，造成不必要的损害。打分水器背出孔时，每隔23孔应留50mm的墙体，防止破坏墙体承重。3、管道穿墙孔：除锅炉主管道可打80孔外，支管只能打小孔。打孔前确定位置肯定要精确，孔位的误差不能超过5mm。（四）安装分水器。先依据分水器罩子背板上的孔位把支架装上分水器，依据支架的安装孔定好钻孔位置，用电钻钻好“12的四个安装孔，打入（HO的膨胀螺丝，切割长度为150mm左右的“10的全牙螺杆，旋入膨胀螺丝内，用扳
14、手把全牙螺杆拧紧，旋入MlO的螺母，装上分水器罩子背板，再装上分水器，再旋上一颗MlO的螺母，用扳手并紧螺母，装好全部分水器。把分水器上的排气阀正对前方，这样便于接水。注：1、假如系统增加循环水泵，那么水泵必需安装在锅炉下方及第一路分水器之前的回水管路上。水泵安装时，机轴必需水平，接线盒必需在两侧或上方，且水泵要有支架固定。2、一个系统工程中，分水器10路以内通常用1620开泰主管、1216支管（1组分水器8路以内、2组分水器相加不超过10路），超过10以上通常用2025主管、1216支管。（五）布管敷设。把采暖管从分水器起先往散热片方向布，一端接上分水器，边布管边套保温，保温接头处川透亮胶带
15、封好。采暖管另一要用胶带封口，端依据散热片的中心距布放到位，弯成90度，弯管时肯定要用内簧弯管器或处簧弯管器，避开产生瘪管。槽内出墙管的根部肯定要固定，预留出墙管长度一般为120mm,不能超过150mm。套入长度IOCM左右的20PVC管到根部进行爱护，根部用胶带固定，20PVC管上贴提示标签，提示管上不要悬挂物品。在布置回水管道时，无特别要求，散热片回水管出墙离地面250mm5mm,全部回水管高度要一样。布好管道后要用骑马卡固定好地槽内的管道，有导角的地方必需用骑马固定。卫生间、厨房采暖管路干湿区交接处保温去掉3050mm,便于做防水。开泰管施工:1） .剪管利用管剪剪取所须要的管子长度。（
16、管剪的刀片应当锋利不行有缺口，剪管时先将管子扳直约5公分且管剪与管子应成垂直，管子切口处应当平直，不行在管子弯曲处裁剪。）.2） .整圆取下卡套外丝螺帽及C型环，将整圆器塞入管子切口处，用手旋转整圆器，使管口整圆。3） .卡套接头左右旋转塞入管内，务必将接头的确塞究竟部,然后将C型环和螺帽推至接头外丝，将螺帽拧紧。4） .弯管：1216管采纳长内簧（约1米5）插入管内须要的弯曲部位或外弯管簧，2025主管采纳外弯管簧或中20内弯管簧弯管，将管从地面墙的拐角弯曲至墙内须要的弧度，上部出墙时，同样弯曲出墙须要的弧度管道固定：1）、地槽用散装发泡剂固定爱护：先把布好采暖管的地槽里清理干净，散装发泡剂的黑料跟白料按1.1：1的比例在小料桶里搅拌匀称，倒
