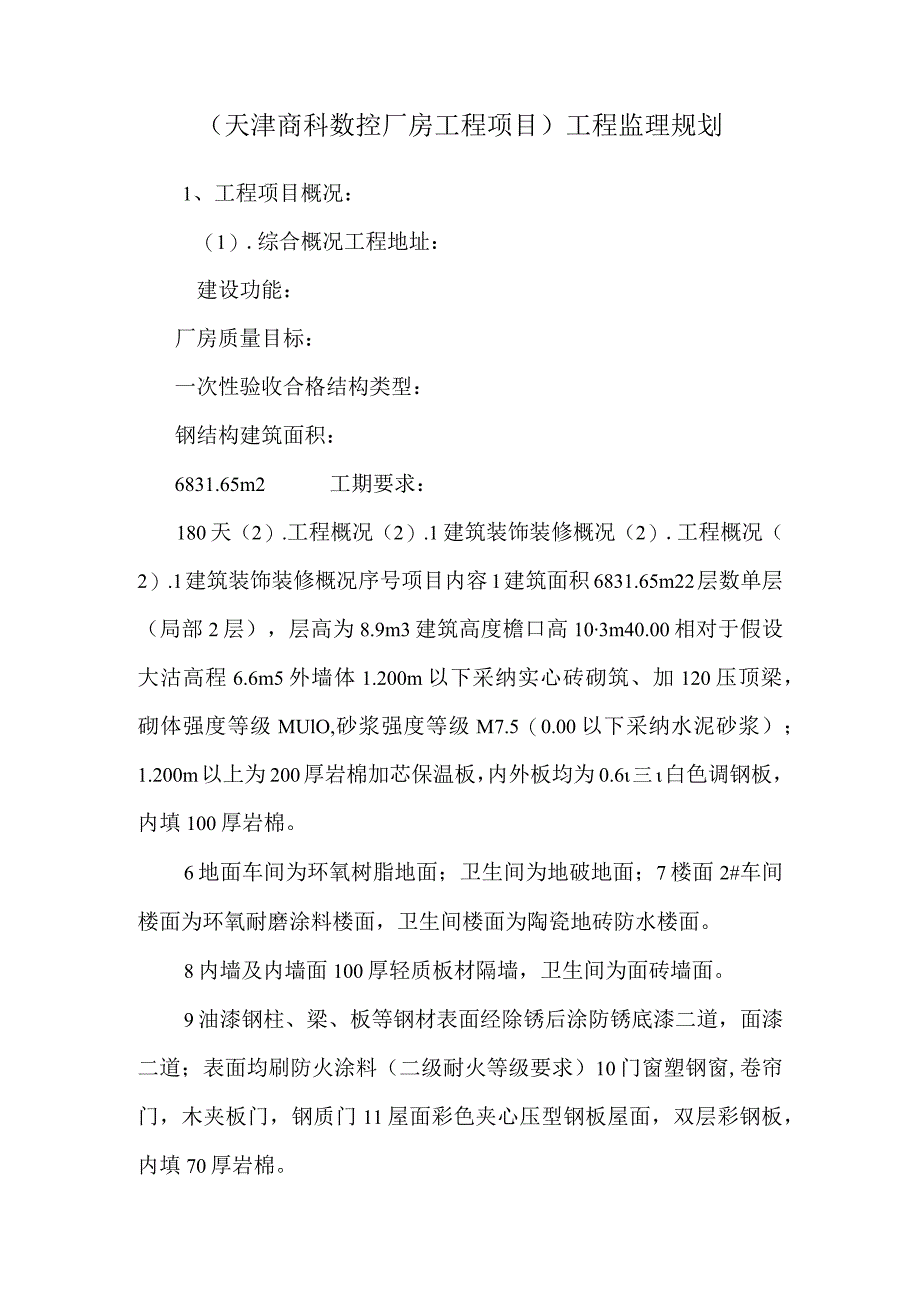

1、（天津商科数控厂房工程项目）工程监理规划1、工程项目概况：（1）.综合概况工程地址：建设功能：厂房质量目标：一次性验收合格结构类型：钢结构建筑面积：6831.65m2工期要求：180天（2）.工程概况（2）.1建筑装饰装修概况（2）.工程概况（2）.1建筑装饰装修概况序号项目内容1建筑面积6831.65m22层数单层（局部2层），层高为8.9m3建筑高度檐口高103m40.00相对于假设大沽高程6.6m5外墙体1.200m以下采纳实心砖砌筑、加120压顶梁，砌体强度等级MUlO,砂浆强度等级M7.5（0.00以下采纳水泥砂浆）；1.200m以上为200厚岩棉加芯保温板，内外板均为0.6三白色调

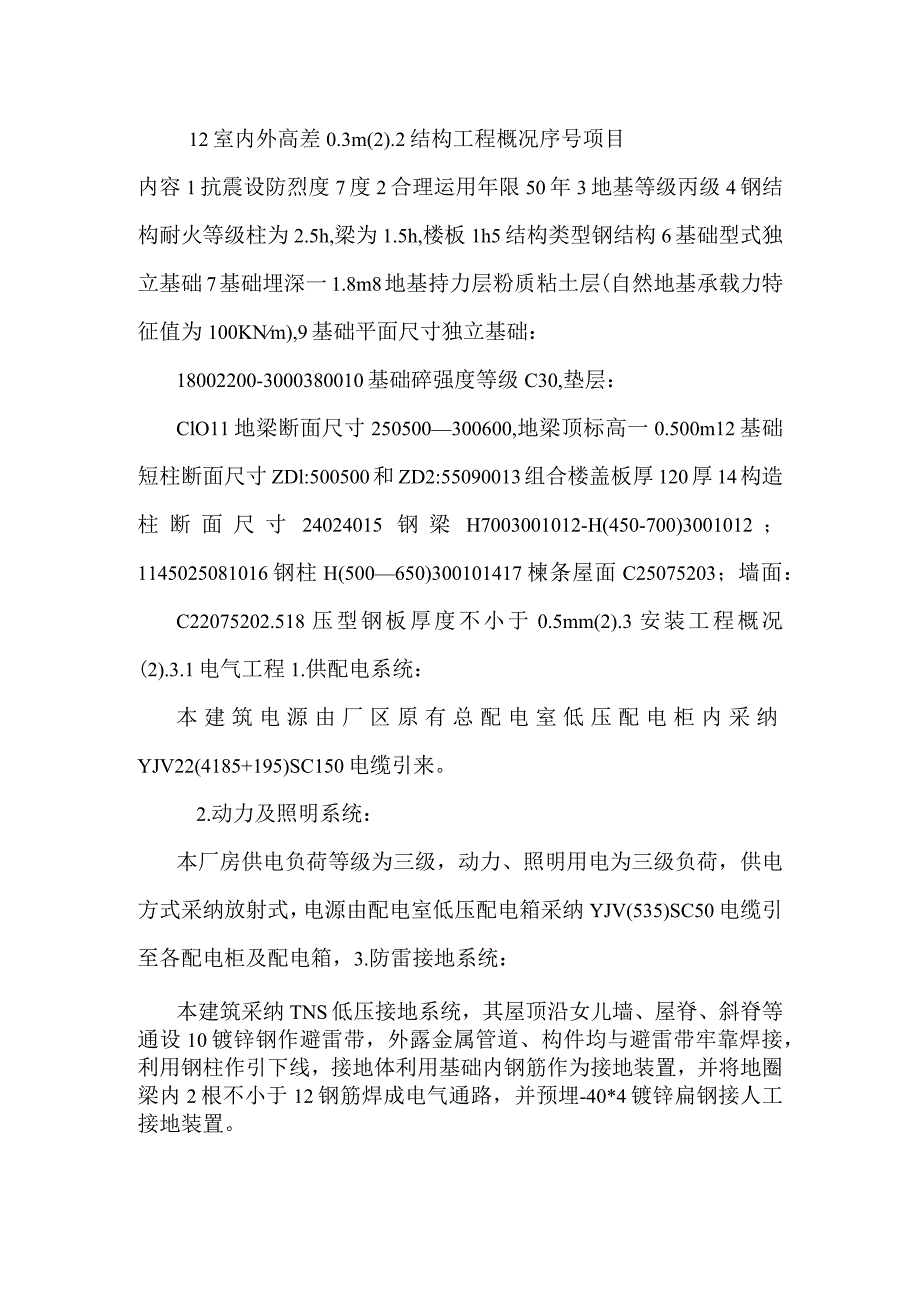

2、钢板，内填100厚岩棉。6地面车间为环氧树脂地面；卫生间为地破地面；7楼面2#车间楼面为环氧耐磨涂料楼面，卫生间楼面为陶瓷地砖防水楼面。8内墙及内墙面100厚轻质板材隔墙，卫生间为面砖墙面。9油漆钢柱、梁、板等钢材表面经除锈后涂防锈底漆二道，面漆二道；表面均刷防火涂料（二级耐火等级要求）10门窗塑钢窗,卷帘门，木夹板门，钢质门11屋面彩色夹心压型钢板屋面，双层彩钢板，内填70厚岩棉。12室内外高差0.3m(2).2结构工程概况序号项目内容1抗震设防烈度7度2合理运用年限50年3地基等级丙级4钢结构耐火等级柱为2.5h,梁为1.5h,楼板1h5结构类型钢结构6基础型式独立基础7基础埋深一1.8m
3、8地基持力层粉质粘土层(自然地基承载力特征值为100KNm),9基础平面尺寸独立基础：18002200-3000380010基础碎强度等级C30,垫层：ClO11地梁断面尺寸250500300600,地梁顶标高一0.500m12基础短柱断面尺寸ZDl:500500和ZD2:55090013组合楼盖板厚120厚14构造柱断面尺寸24024015钢梁H7003001012-H(450-700)3001012；1145025081016钢柱H(500650)300101417楝条屋面C25075203；墙面：C22075202.518压型钢板厚度不小于0.5mm(2).3安装工程概况(2).3.1电气工程1.供配电系统：本建筑电源由厂区原有总配电室低压配电柜内采纳YJV22(4185+195)SC150电缆引来。2.动力及照明系统：本厂房供电负荷等级为三级，动力、照明用电为三级负荷，供电方式采纳放射式，电源由配电室低压配电箱采纳YJV(535)SC50电缆引至各配电柜及配电箱，3.防雷接地系统：本建筑采纳TNS低压接地系统，其屋顶沿女儿墙、屋脊、斜脊等通设10镀锌钢作避雷带，外露金属管道、构件均与避雷带牢靠焊接，利用钢柱作引下线，接地体利用基础内钢筋作为接地装置，并将地圈梁内2根不小于12钢筋焊成电气通路，并预埋-40*4镀锌扁钢接人工接地装置。
