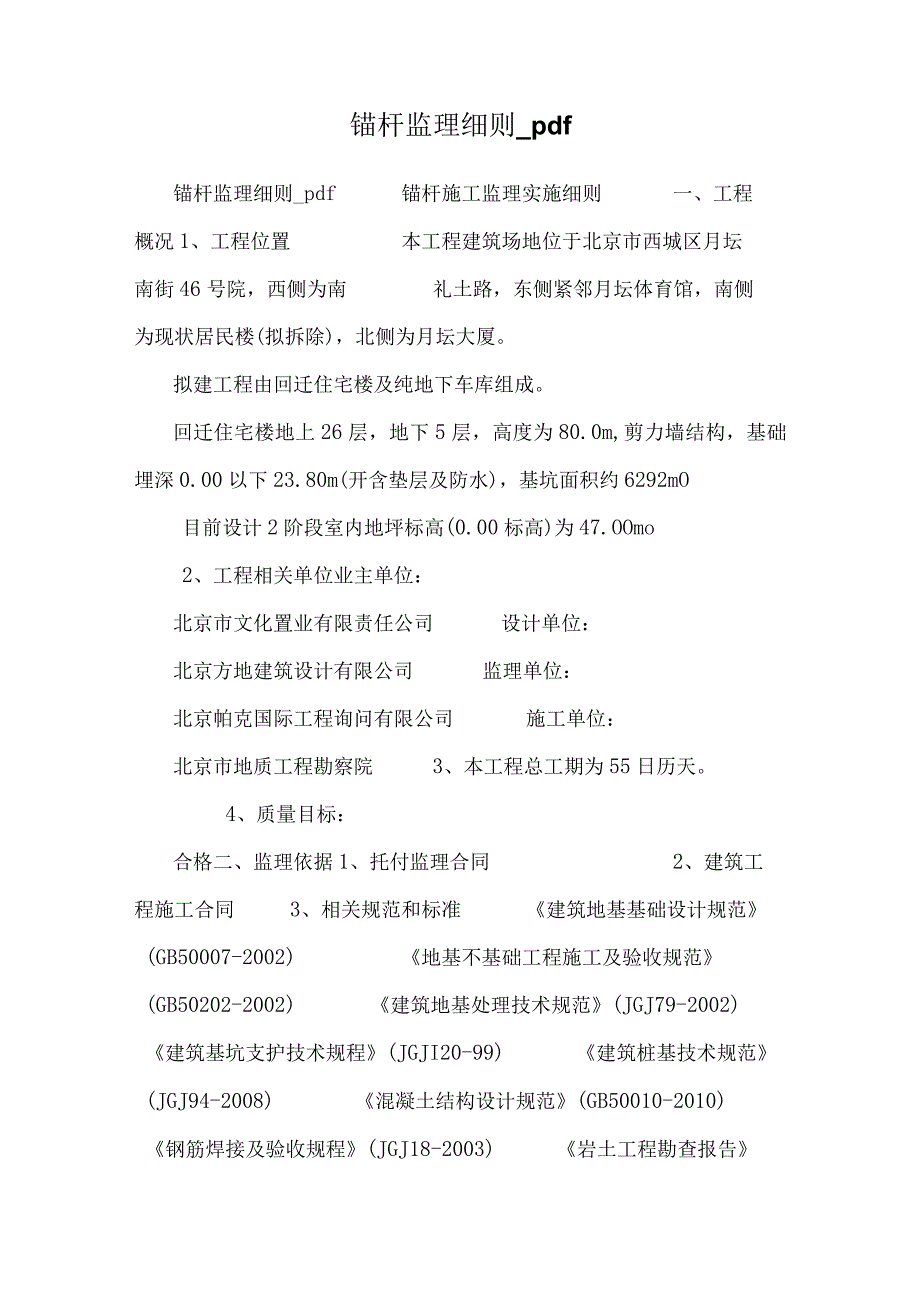

1、锚杆监理细则_pdf锚杆监理细则_pdf锚杆施工监理实施细则一、工程概况1、工程位置本工程建筑场地位于北京市西城区月坛南街46号院，西侧为南礼土路，东侧紧邻月坛体育馆，南侧为现状居民楼(拟拆除)，北侧为月坛大厦。拟建工程由回迁住宅楼及纯地下车库组成。回迁住宅楼地上26层，地下5层，高度为80.0m,剪力墙结构，基础埋深0.00以下23.80m(开含垫层及防水)，基坑面积约6292mO目前设计2阶段室内地坪标高(0.00标高)为47.OOmo2、工程相关单位业主单位：北京市文化置业有限责任公司设计单位：北京方地建筑设计有限公司监理单位：北京帕克国际工程询问有限公司施工单位：北京市地质工程勘察院3

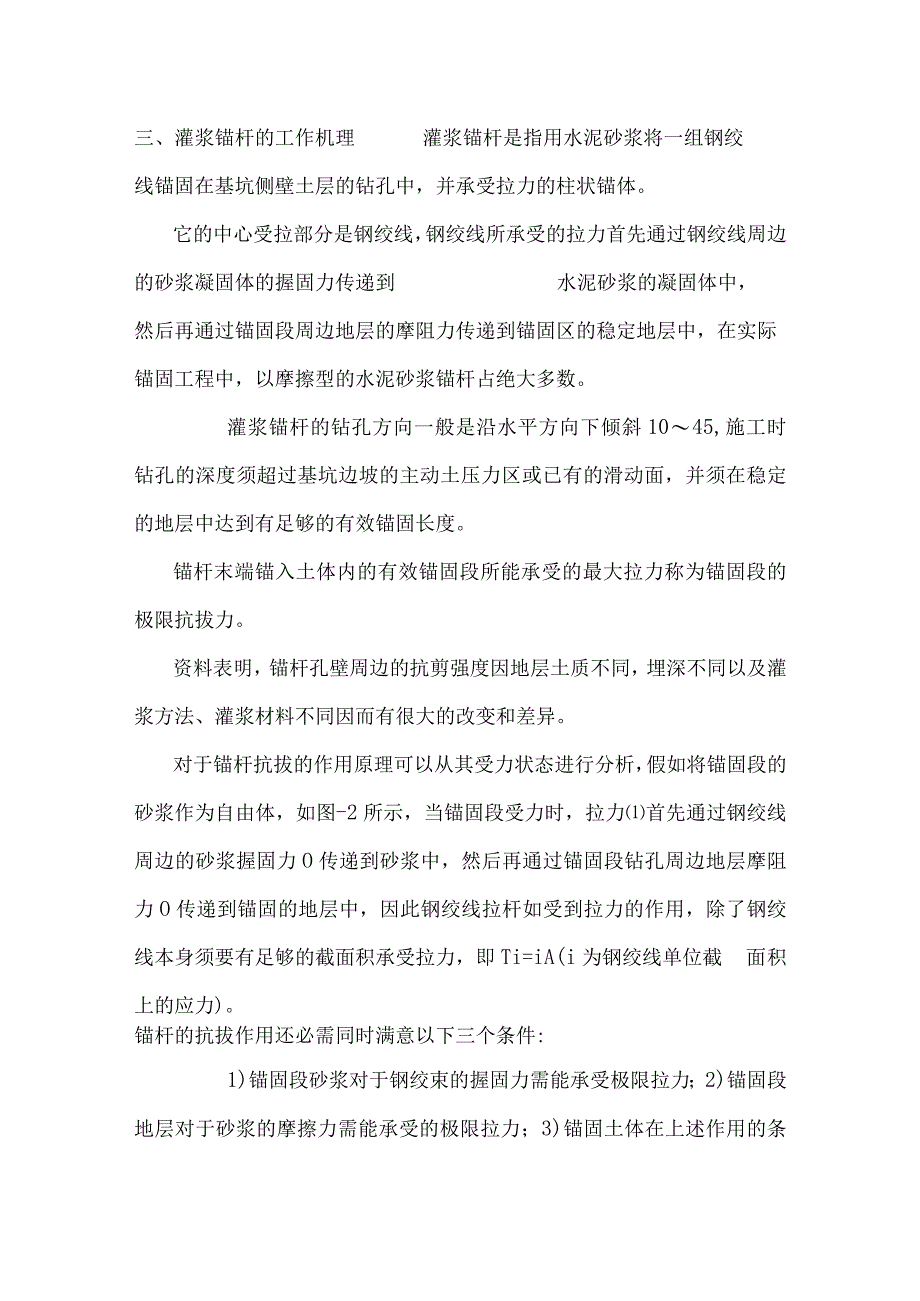

2、、本工程总工期为55日历天。4、质量目标：合格二、监理依据1、托付监理合同2、建筑工程施工合同3、相关规范和标准建筑地基基础设计规范(GB50007-2002)地基不基础工程施工及验收规范(GB50202-2002)建筑地基处理技术规范(JGJ79-2002)建筑基坑支护技术规程(JGJI20-99)建筑桩基技术规范(JGJ94-2008)混凝土结构设计规范(GB50010-2010)钢筋焊接及验收规程(JGJ18-2003)岩土工程勘查报告三、灌浆锚杆的工作机理灌浆锚杆是指用水泥砂浆将一组钢绞线锚固在基坑侧壁土层的钻孔中，并承受拉力的柱状锚体。它的中心受拉部分是钢绞线，钢绞线所承受的拉力首先
3、通过钢绞线周边的砂浆凝固体的握固力传递到水泥砂浆的凝固体中，然后再通过锚固段周边地层的摩阻力传递到锚固区的稳定地层中，在实际锚固工程中，以摩擦型的水泥砂浆锚杆占绝大多数。灌浆锚杆的钻孔方向一般是沿水平方向下倾斜1045,施工时钻孔的深度须超过基坑边坡的主动土压力区或已有的滑动面，并须在稳定的地层中达到有足够的有效锚固长度。锚杆末端锚入土体内的有效锚固段所能承受的最大拉力称为锚固段的极限抗拔力。资料表明，锚杆孔壁周边的抗剪强度因地层土质不同，埋深不同以及灌浆方法、灌浆材料不同因而有很大的改变和差异。对于锚杆抗拔的作用原理可以从其受力状态进行分析，假如将锚固段的砂浆作为自由体，如图-2所示，当锚固

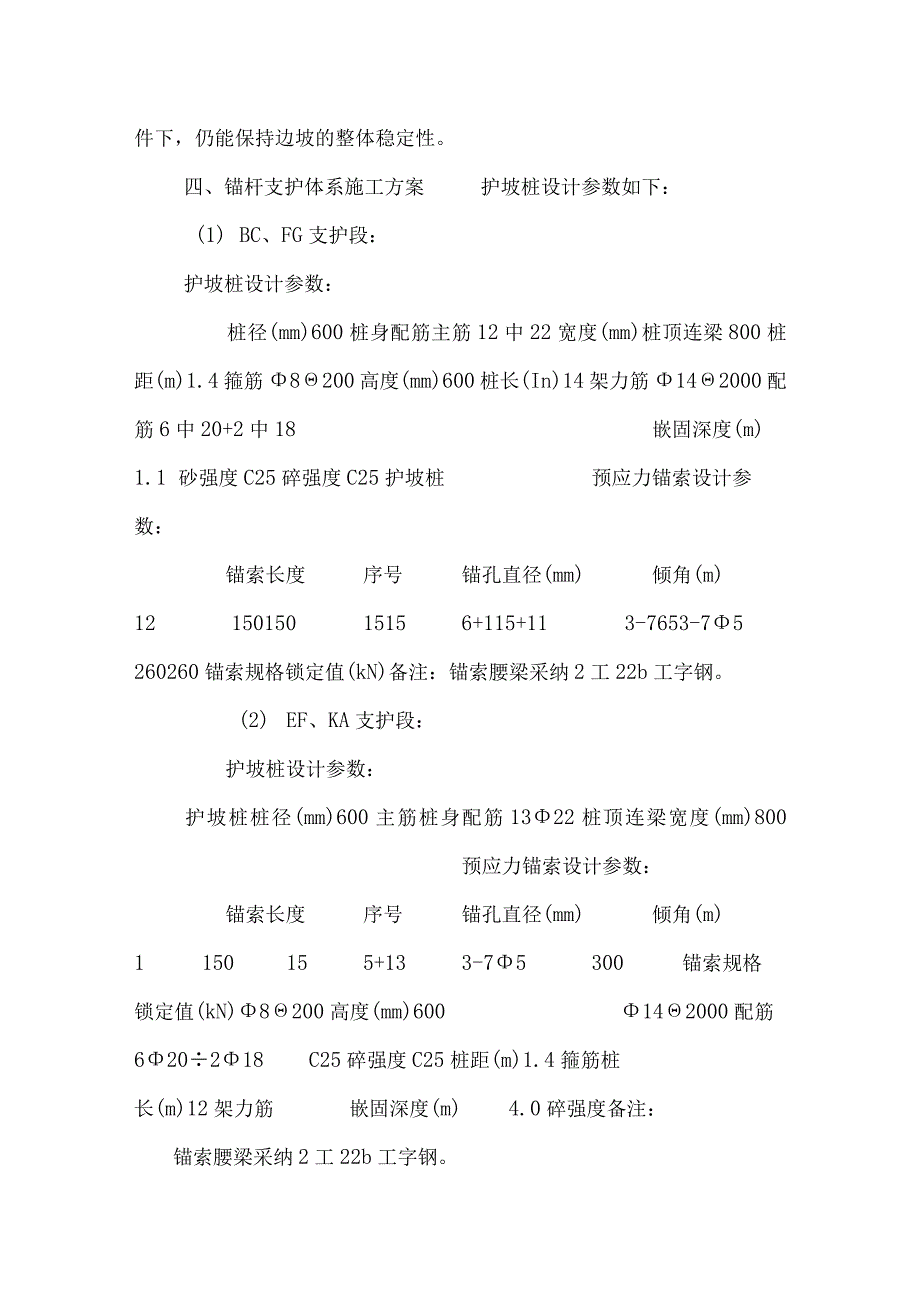

4、段受力时，拉力首先通过钢绞线周边的砂浆握固力O传递到砂浆中，然后再通过锚固段钻孔周边地层摩阻力O传递到锚固的地层中，因此钢绞线拉杆如受到拉力的作用，除了钢绞线本身须要有足够的截面积承受拉力，即Ti=iA(i为钢绞线单位截面积上的应力)。锚杆的抗拔作用还必需同时满意以下三个条件:1)锚固段砂浆对于钢绞束的握固力需能承受极限拉力；2)锚固段地层对于砂浆的摩擦力需能承受的极限拉力；3)锚固土体在上述作用的条件下，仍能保持边坡的整体稳定性。四、锚杆支护体系施工方案护坡桩设计参数如下：(1) BC、FG支护段：护坡桩设计参数：桩径(mm)600桩身配筋主筋12中22宽度(mm)桩顶连梁800桩距(m)1
5、.4箍筋8200高度(mm)600桩长(In)14架力筋142000配筋6中20+2中18嵌固深度(m)1.1 砂强度C25碎强度C25护坡桩预应力锚索设计参数：锚索长度序号锚孔直径(mm)倾角(m)1215015015156+115+113-7653-75260260锚索规格锁定值(kN)备注：锚索腰梁采纳2工22b工字钢。(2) EF、KA支护段：护坡桩设计参数：护坡桩桩径(mm)600主筋桩身配筋1322桩顶连梁宽度(mm)800预应力锚索设计参数：锚索长度序号锚孔直径(mm)倾角(m)1150155+133-75300锚索规格锁定值(kN)8200高度(mm)600142000配筋62
6、0218C25碎强度C25桩距(m)1.4箍筋桩长(m)12架力筋嵌固深度(m)4.0碎强度备注：锚索腰梁采纳2工22b工字钢。(3) GHI支护段：护坡桩设计参数：桩径(mm)护坡桩600桩身配筋主筋1522宽度(mm)桩顶连梁8001.4箍筋中8200高度(mm)60015架力筋142000配筋620+2184.0磅强度C25碎强度C25桩距(m)桩长(In)嵌固深度(m)预应力锚索设计参数：序号锚孔直径(mm)倾角锚索长度锚索规格锁定值(kN)(m)1215015015156+135+133-753-75300300备注：锚索腰梁采纳2工22b工字钢。(4)预应力锚索直径150mm,间距
7、d=1400mm,采纳1860级钢绞线，倾角15。注浆材料采纳一般硅酸盐纯水泥浆，水泥标号P.0425,水泥浆水灰比二0.500.55。五、锚杆施工质量预控内容5.1锚杆施工中可能出现的问题1)材料质量不合格；2)钻机、注浆泵、千斤顶等设备选择不当影响锚固质量；3)施工单位不按设计要求施工，锚杆参数达不到设计要求影响锚固效果；4）各工序之间连接不好，造成质量事故；5）气候、气象、场区环境因素影响施工质量。5.2质量预控措施1）择优选定施工单位，监理工程师应对锚杆的技术要求向施工单位交代清晰；2）对锚杆所需材料实行双控，即出厂合格证，现场复试与见证取样；3）监理工程师审查承建商（施工单位）锚杆施
8、工设备，对不符合现场实际要求又无法保证施工质量的设备严禁进入工地施工；4）监理部组织专人旁站监理，督促施工单位严格按设计要求施工，并对工序质量刚好检查，做好旁站记录；5）对锚杆长度、锚杆灌浆长度、锚杆倾角、注浆压力、注浆时间和锚杆预应力等重要参数严加限制，保证达到设计要求；6）参与和审查现场确定浆液协作比和注浆压力的试验工作，根据现场土质状况确定合适的浆液协作比和注浆压力；7）仔细探讨气象预报资料，对不利的气象、气候条件及场地环境条件作好防范措施。六、锚杆施工打算监理内容6.1人的限制1）审核施工单位的施工许可证、资质等级证书、特殊工种的资质证书；2）审核锚杆施工中技术、管理人员的资质证书；3
9、）帮助施工单位制订和完善锚杆施工中的各类规章、制度。6.2材料的质量限制1）审查全部进场材料的出厂合格证和材质单;检验项目：2）对钢绞线、水泥进行复试及见证试验;3)必试(1)预应力混凝土用钢绞线GB/T5224-1995项目:整根钢绞线的最大负荷、屈服负荷、伸长率、松弛率、尺寸测量。预应力用钢绞线应成批验收，每一批由同一牌号、同一规格、同一生产工艺制度的钢绞线组成，每批重量不大于60吨。从每批钢绞线中任取三盘，从每盘所造的钢绞线端部正常部位截取一段进行表面质量、直径偏差、捻距和力学性能试验。如每批少于3盘，则应逐盘进行上述检验。屈服和松弛试验每季度抽验一次，每次不少于一根(2)水泥：按混凝土
10、结构工程施工验收规范GB50204-2002执行。6.3锚杆施工设备的监理限制内容1)锚杆施工设备的选择监理工程师依据施工场地的实际状况，审查施工单位选择施工设备，锚杆施工机械主要为：钻孔机械、注浆设备和张拉设备三种；2)钻孔机械依据现场土层的软硬程度而定，一般状况下坚硬粘土和不易塌孔的土层宜选用地质钻机、螺旋钻机和土层锚杆专用钻机；饱和粘土和易塌孔的地层宜选用带套管的锚杆专用钻机；3)注浆设备依据现场土层的渗透性和浆液性质而定；4)张拉设备依据锚杆设计预应力值而定,如：YC系列千斤顶，YCQ系列千斤顶，2B4-500电动油泵等。七、锚杆施工方案的监理限制内容监理工程师在技术经济两方面对施工方
11、案加以审核，锚杆施工方案一般包括以下内容:1）锚杆工程概况；2）设计及锚杆各项技术参数的要求；3）施工方法介绍；4）劳动力、材料、设备支配运用支配；5）施工进度支配；6）技术平安、质量保证体系；7）工程量清单；8）影响锚杆施工质量的其他因素及预防措施。八、锚杆工程环境因素的监理限制内容8.1驾驭和熟识锚杆施工的技术环境：D锚杆设计图纸及说明；2）有关锚杆施工的国家、行业和地区性技术规范；3）了解场地岩土工程勘察资料；4）组织图纸会审和设计交底；5）了解邻近建筑物的基础型式和埋深；6）了解邻近工程基坑支护型式及相关问题；7）了解四周道路和地下管线状况；8）现场定位和高程限制点的验收。8.2 确定
12、锚杆施工的管理环境：D确定质量保证体系；2）确定质量管理体系。8.3 帮助施工单位制订劳动力组合和劳动工具、设备运用支配，保证良好的劳动环境。九、锚杆施工过程质量监理内容9.1工序质量的限制9.1.1对成孔质量的检查1）锚杆垂直方向孔距误差不大于100mm,水平方向孔距不大于50mm；2）孔深不得小于锚杆设计长度，也不宜大于设计长度的1%;3）钻孔时应用测斜仪限制钻孔方向，钻孔底部的倾斜偏差不得大于锚杆长度的3%；4）钻孔时不得使孔壁塌陷，不得使土体过分扰动，对易塌孔的土体可跟套管钻进；钻孔直径应满意设计要求；5）锚固长度区段内应进行清孔，除去孔壁和孔底的沉渣或残土；6）施工中若发觉地下水从钻
13、孔中溢出，应刚好实行堵水措施；7）仔细查验施工单位的成孔记录。9.1.2对拉杆组装的质量检查1）组装前钢绞线应平直，并无油迹、锈斑；2）拉杆为多束钢绞线组成时，应将其安装成一束；3）对中支架的位置，应满意设计对钢绞束孔内居中的要求；4）止装装置的位置应满意锚杆自由段和锚固段长度的要求。9.1.3拉杆安放的质量检查1）钻孔完成后马上安放杆体，安放时应防止杆体扭压、弯曲、注浆管宜随锚杆一同放入钻孔内，杆体角度与钻孔角度一样；2）杆体插入孔内深度不宜小于锚杆长度的95%,杆体安放后不随意敲击，不悬挂重物；3）杆体安放时轻拿轻放，以免坍孔，必要时在杆体尾部放置圆形锚靴;4）如锚杆为永久性锚杆时，应对其
14、做防锈处理。常用方法是锚固段采纳水泥砂浆爱护，爱护层厚度不得小于4mm；非锚固段除涂刷防锈漆外还应用被热沥青浸透的玻璃纤维布包扎两层，并特殊留意锚杆孔口及接缝处的防锈质量。9.1.4锚杆注浆的质量检查1）注浆协作比和注浆压力依据设计要求现场试验确定;2）注浆体配制时计量应精确无误，注浆体不宜用人工搅拌，机械搅拌时间不少于2min；3）外加剂的送入在搅拌时间过半后进行；4）注浆管随锚杆杆体一同放入钻孔，距孔底预留50-100mm空隙；5）注浆管随养护浆体的灌入，逐步拔至孔口，但注浆管管口必须低于浆液面，保证孔内水和空气挤出孔外，使注浆体连续密实；6）孔口溢出浆液或排气管停止排气时，才可停止注浆；
15、7）锚杆需两次注浆时，选用纯浓浆（水灰比0.45-0.50）,注浆压力一般不低于2.5Mpa,且宜在一次注浆形成的水泥柱体强度达到5.OMpa后进行；8）在浆液硬化前，锚杆不得承受任何外力；9）仔细查验施工单位的注浆记录。9. 1.5对张拉和锁定的质量检查1）张拉前对张拉设备仔细标定；监理要检查标定记录；2）锚杆张拉按肯定程序进行，张拉依次应考虑邻近锚杆的相互影响；3）锚杆的锁定，应采纳符合设计要求的锚具；4）初期拉紧力按设计要求施加；5）锚杆锁定后，对于应力损失过大的锚杆进行补偿张拉；6）仔细查验施工单位的张拉与锁定记录。9.2质量限制点的设置锚杆工程施工阶段，监理工程师通过设置质量限制点限制整个工程。锚杆工程质量限制点按如下要求设置：1）限制材料质量；2）限制锚杆施工设备的选择；3）重要
