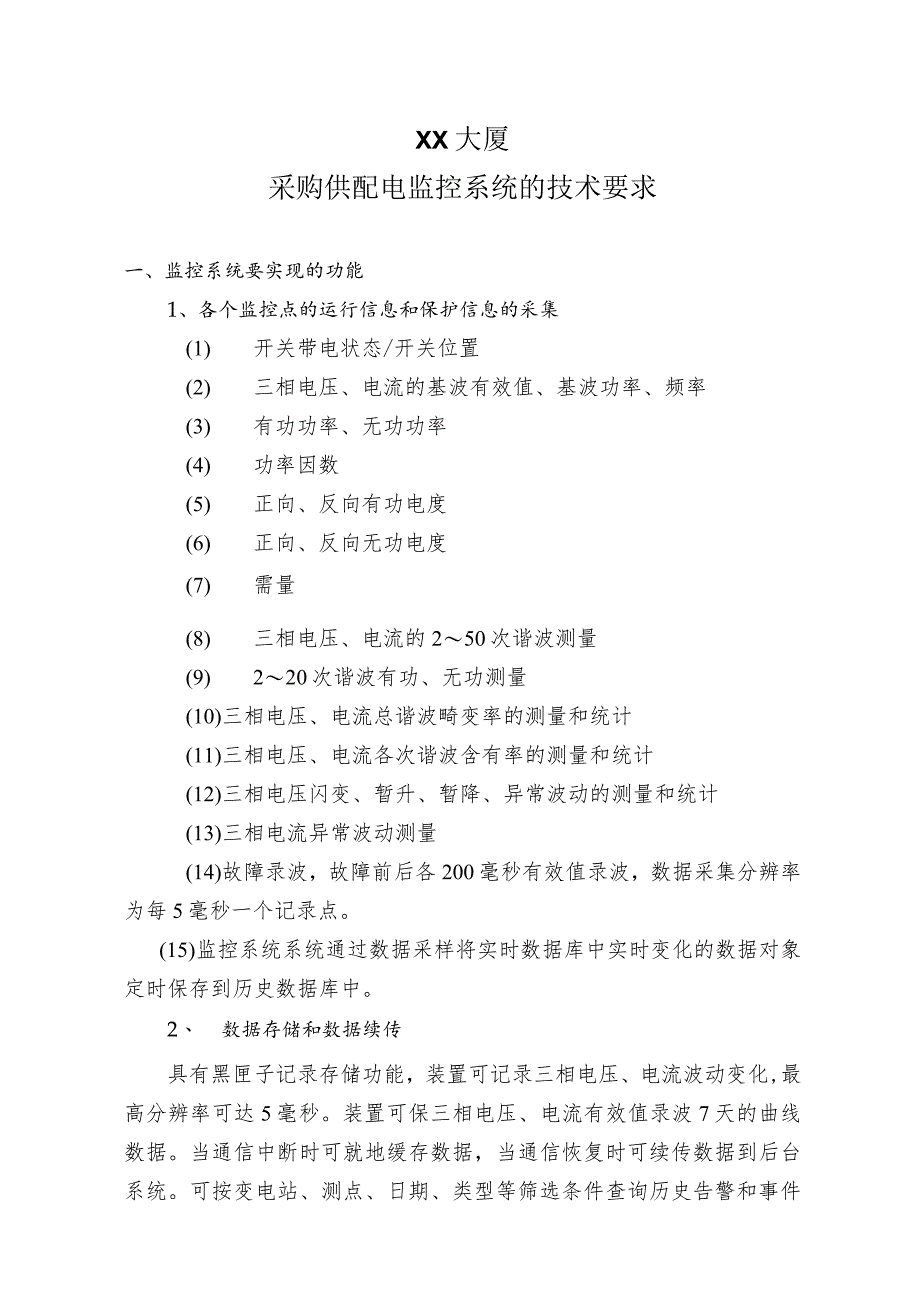

1、XX大厦采购供配电监控系统的技术要求一、监控系统要实现的功能1、各个监控点的运行信息和保护信息的采集(1) 开关带电状态/开关位置(2) 三相电压、电流的基波有效值、基波功率、频率(3) 有功功率、无功功率(4) 功率因数(5) 正向、反向有功电度(6) 正向、反向无功电度(7) 需量(8) 三相电压、电流的250次谐波测量(9) 220次谐波有功、无功测量(10)三相电压、电流总谐波畸变率的测量和统计(11)三相电压、电流各次谐波含有率的测量和统计(12)三相电压闪变、暂升、暂降、异常波动的测量和统计(13)三相电流异常波动测量(14)故障录波，故障前后各200毫秒有效值录波，数据采集分辨率

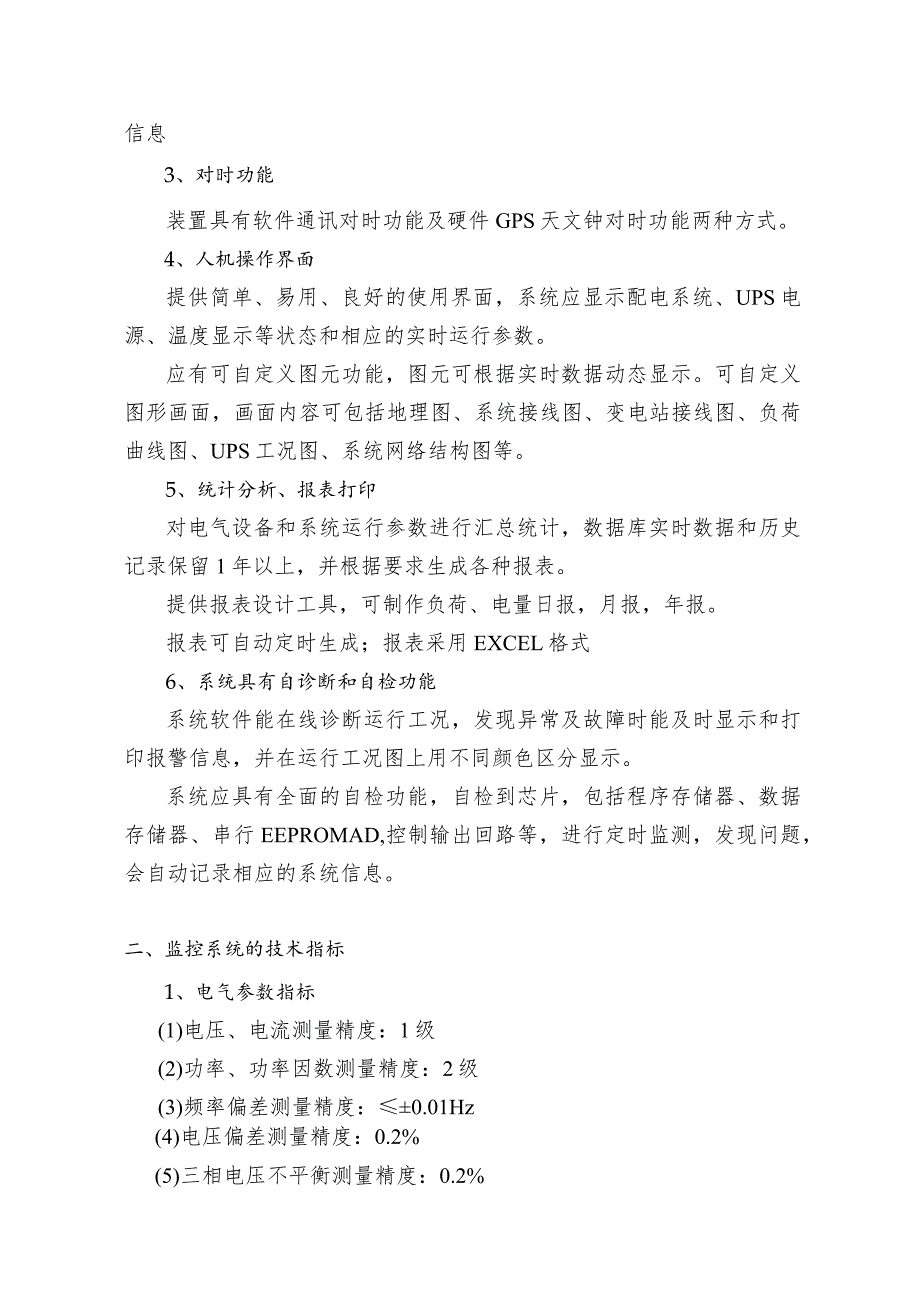

2、为每5毫秒一个记录点。(15)监控系统系统通过数据采样将实时数据库中实时变化的数据对象定时保存到历史数据库中。2、 数据存储和数据续传具有黑匣子记录存储功能，装置可记录三相电压、电流波动变化,最高分辨率可达5毫秒。装置可保三相电压、电流有效值录波7天的曲线数据。当通信中断时可就地缓存数据，当通信恢复时可续传数据到后台系统。可按变电站、测点、日期、类型等筛选条件查询历史告警和事件信息3、对时功能装置具有软件通讯对时功能及硬件GPS天文钟对时功能两种方式。4、人机操作界面提供简单、易用、良好的使用界面，系统应显示配电系统、UPS电源、温度显示等状态和相应的实时运行参数。应有可自定义图元功能，图元可
3、根据实时数据动态显示。可自定义图形画面，画面内容可包括地理图、系统接线图、变电站接线图、负荷曲线图、UPS工况图、系统网络结构图等。5、统计分析、报表打印对电气设备和系统运行参数进行汇总统计，数据库实时数据和历史记录保留1年以上，并根据要求生成各种报表。提供报表设计工具，可制作负荷、电量日报，月报，年报。报表可自动定时生成；报表采用EXCEL格式6、系统具有自诊断和自检功能系统软件能在线诊断运行工况，发现异常及故障时能及时显示和打印报警信息，并在运行工况图上用不同颜色区分显示。系统应具有全面的自检功能，自检到芯片，包括程序存储器、数据存储器、串行EEPROMAD,控制输出回路等，进行定时监测，

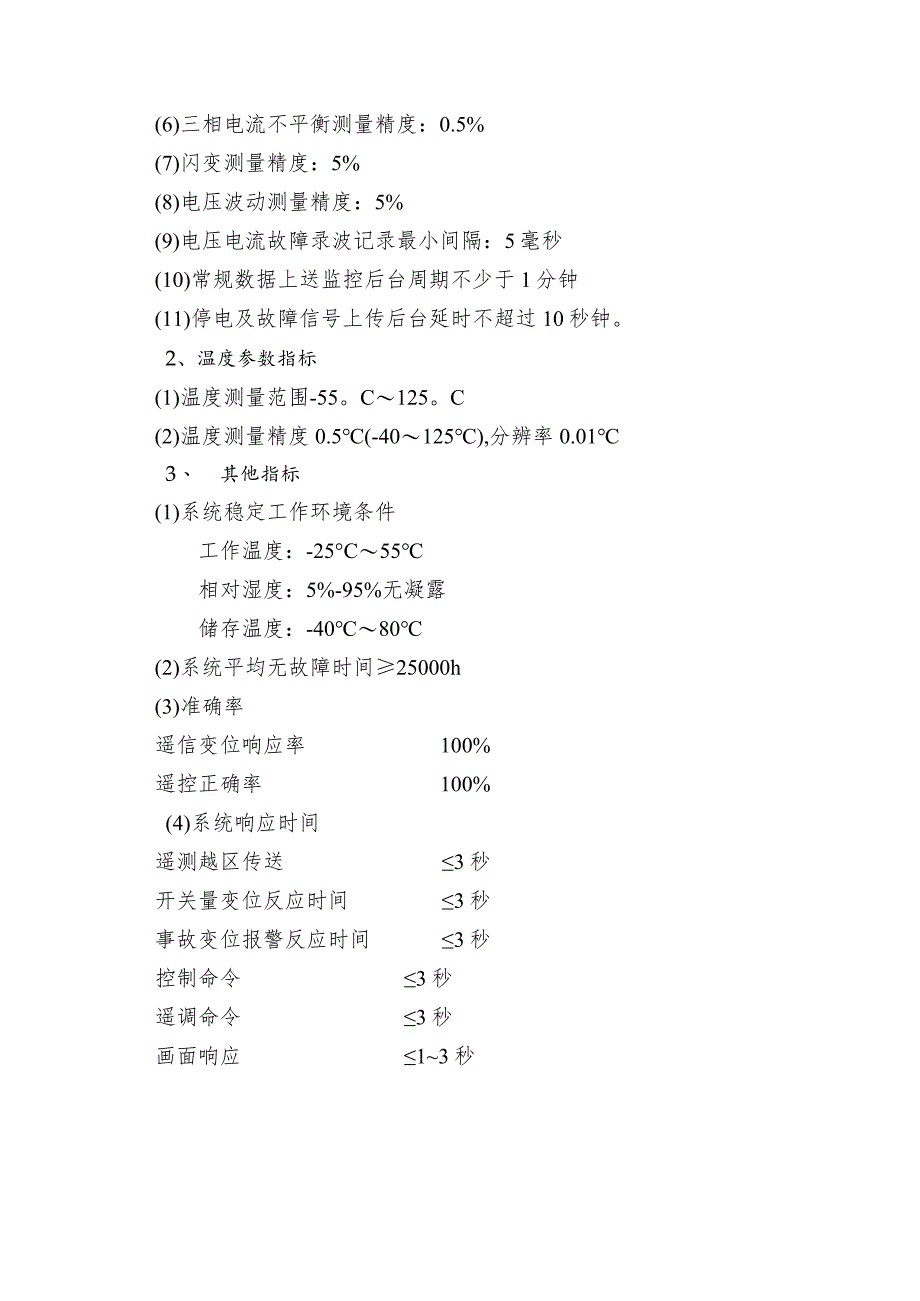

4、发现问题，会自动记录相应的系统信息。二、监控系统的技术指标1、电气参数指标(1)电压、电流测量精度：1级(2)功率、功率因数测量精度：2级(3)频率偏差测量精度：0.01Hz(4)电压偏差测量精度：0.2%(5)三相电压不平衡测量精度：0.2%(6)三相电流不平衡测量精度：0.5%(7)闪变测量精度：5%(8)电压波动测量精度：5%(9)电压电流故障录波记录最小间隔：5毫秒(10)常规数据上送监控后台周期不少于1分钟(11)停电及故障信号上传后台延时不超过10秒钟。2、温度参数指标(1)温度测量范围-55。C125。C(2)温度测量精度0.5(-40125),分辨率0.013、 其他指标(1)
5、系统稳定工作环境条件工作温度：-25C55相对湿度：5%-95%无凝露储存温度：-4080(2)系统平均无故障时间25000h(3)准确率遥信变位响应率100%遥控正确率100%(4)系统响应时间遥测越区传送3秒开关量变位反应时间3秒事故变位报警反应时间3秒控制命令3秒遥调命令3秒画面响应13秒35 秒画面刷新三、监控系统结构跳层以太网说明:1设备层为了掌握变配电站房用电情况及供电质量情况，对谐波、电网电压异常波动、闪变进行实时监测和记录，确保可靠安全用电。在每条低压进出线回路加装一台智能电力数据采集设备，该设备需具备电力监控、电能质量监视、故障录波、能耗监视等功能，通过RS485通讯口将数据
6、送到通讯管理单元，最终在监控中心可以对低压回路实现在线监测。2、通信层配电站内的通信采取RS485总线模式，各电力采集设备和数字式温度仪通过RS485总线方式接入通讯管理机；通讯管理机和后台计算机之间通过以太网通信。3、监控层配置两台台后台监控服务器和6台工作站。值班人员通过监控工作站进行运行监视和管理。如两台监控服务器互为备用，值班机停机后备机自动切换为值班。5台监控工作站用于各站点实时工况监视，1台图形工作站用于大屏内容显不O同时监控服务器应具有开放的数据接入能力，可以将变配电站的一些辅助控制智能设备（如变压器温度在线监测仪）信息等接入。四、监控系统的配置要求序号设备名称技术规格品牌单位数
7、*备注1监控服务器工控机CPU:英特尔酷春i5-2500内存：8G硬盘：2TB网卡：2个千兆网口串口：扩展8个RS485串口研华/研祥台2互为主备2服务器机柜标准机柜，高*宽*深：2000*800*600图腾/威图面1含显示器，键盘，鼠标。网络设备及大屏图像处理器也安装在本机柜上。4监控工作站CPU：英特尔酷睿i5-65003.OGHz内存：4G硬盘：1TSATA7200转网络：千兆以太网卡显卡：独立显卡，IG显存显示器：21.5，宽屏显示罂输入：键盘鼠标操作系统：WindowslO联想/DELL台6UPS监控终端4台，系统监控终端1台，大屏图形显示控制终端1台5网络交换机16千兆网络交换机华
8、三/思科台16无线路由器4口百兆企业级高性能无线路由器华三/TPLINK台17网线超五类双线线AMP/绿联箱8RS485中继器RS485中继器宇泰/研通台44口9通信管理机接入电力监测终端和温湿度仪表数据云联/申瑞台410双机切换装置RS485串口单路转双路接入双服务器云联/申瑞台116RS485/RS23211操作系统WindowsServer2008微软套112办公软件Microsoft0ffice2013中文专业版微软套113SCADA数据采集与监控软件电力监控系统套1C/S架构，双服务器互为备用；多台客户机可访问服务器实时，历史数据。1446寸拼接屏（低亮）LB-PDN46,3.5MM
9、拼缝46寸超窄边液晶显示屏，分辨率1920*1080,LED背光，500亮度。含内置拼接处理器.（三星原装工业面板）菱博/彩攀台9详见说明115辅材电源控制箱/电源线/控制线/视频线/信号线/接头等菱博/彩*套916图像处理器8进12出HDMI商清矩阵菱博/彩*台1详见说明117控制台监控操作台，21”显示器嵌入式安装，高*宽*深（1140*600*600三）,台面南度750mm京峰/北京鼎好数码台8详见说明2说明：1、大屏幕显示系统整套拼接显示屏由9台46寸液晶单元组成，按3行X3列进行叠加拼接。图像处理器提供8路HDl信号输入，输出9路HDMl信号至大屏幕，输入视频信号可以在组合屏上以MX
10、N的方式进行单屏直通、倍数放大、任意缩放漫游显示。监控工作站上的任意显示画面都可投放显示到监控屏的任何一块屏幕上。控制台计算机液晶显示器指标参数分辨率WUXGA1920x1080面板技术S-PVA背光源LED背光（直下式）显示区域（mm）1018.08(W)X572.67（三）点距（mm）0.53工作分辨率1920x1080p（向下兼容）色彩数16.7M色彩饱和度72%对比度3500:1亮度(cdm2)500响应时间（ms）8视角178。（水平）/178。（垂直）信号接口输入：HDMIX1,DVIx1,VGAx1,YPbPrxI(选配)，VIDEOx1(选配)输出：DVlXl,VGAx1,VI
11、DEOX2（选配）控制接口输入:RS232x1,红外；输出:RS232x1输入电压AC100-240V功耗22W重量22KG物理尺寸（WXHXD）mm1024579109堆叠任意矩阵类型工作环境工作温度140C;工作湿度10-85%工作模式支持7X24小时寿命（小时）250,000多屏拼接器是一款纯硬件的专业化的图像处理设备，能够将多个动态画面显示在多个屏幕上面，实现多窗口拼接的功能。专为要求高质量显示多个视频画面的场合设计，为指挥中心、视频会议、多媒体多功能厅等场所的应用提供了一套理想的解决方案。输入信号：数量DVI/RGB信号/复合视频（数量按项目需求确定）类型RGB（模拟）/DVI（数字
12、）视频：NTSC/PAL组合复合视频；分辨率640x480到1920x1200像素，刷新频率为60Hz；色彩深度32bit/像素水平扫描率15KHz到90KHz隔行或非隔行；同步类型绿色同步，分离复合同步或分离水平垂直同步；接头DVI：24+5针DVI-I（母头）；RGB：15针D-SUb（母头）；复合视频：BNC（母头）；图像控制移动、变形、变焦、亮度、对比度、色温；输出信号：数量12路DVl/RGB信号类型RGB（模拟）/DVI（数字）分辨率640x480到1920x1200像素，刷新频率为60Hz；色彩深度32bit/像素同步类型绿色同步，分离复合同步或分离水平垂直同步；接头DVI：24
13、+5针DVI-I（母头）；RGB：15针D-SUb（母头）；J.控制10/100Base-T以太网,RS-232功率110-220VAC,50-60Hz,低于65W尺寸3RU：438(L)x365(W)x135（三）nun9RU：438(L)x365(W)x450（三）mm机架安装带配件重量20Kg2、控制台监控台单台尺寸宽度60Omm,深度60Omnb高度1140mm,台面高度75Onlm。21”显示器潜入式安装。根据监控室空间，应配置8个监控台，总长为4.8米。除了安装6台监控电脑外，多余两台监控台可安装其他监控终端，如视频监控工作站等。台面长60Omm480mm整体嘉 1140mm750mm台面货35Omm底部深60Omm宽 60Omm操作台图片五、监控点数量序号采集点名称技术要求品牌单位数量备注1地下室高压回路采集终端电流，电压，功率，电量，功率因数，谐波，故障录波采集台32地下室低压回路采集终端电流，电压，功率，电量，功率因数，谐波，故障录波采集台843地下室温湿度传感器温湿度传感器（支持RS485MODBUS规约）建大仁科/羽声台2421楼低压回路采集终端电流，电压，功率，电量，功率因数，谐波，故障录波采集台41521楼配电室温湿度传感器温湿度传感器（支持RS485MODBUS规约）建大仁科/羽声1610#、11#UPS电源低压回路采集终端电流
