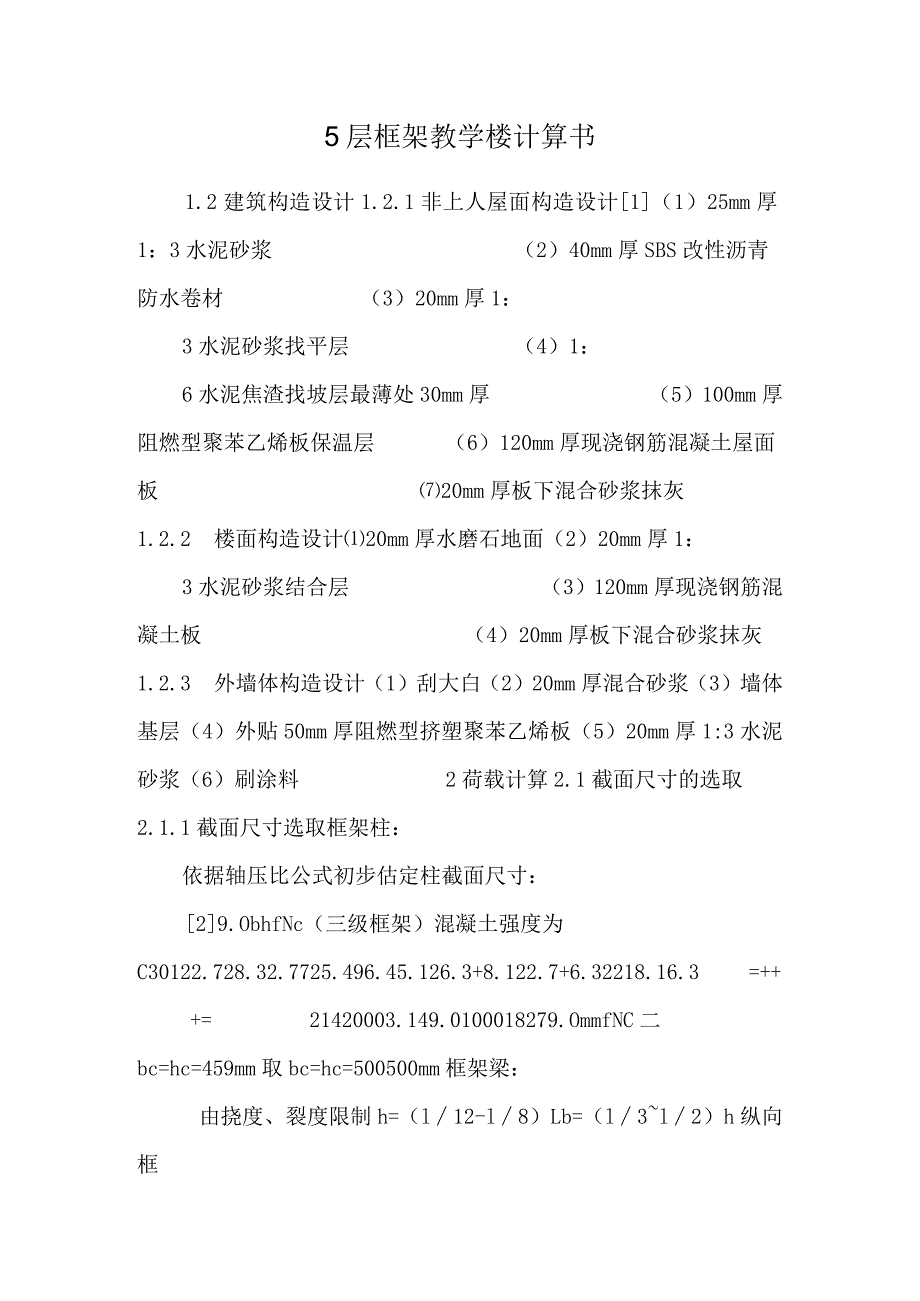

1、5层框架教学楼计算书1.2建筑构造设计1.2.1非上人屋面构造设计1（1）25mm厚1：3水泥砂浆（2）40mm厚SBS改性沥青防水卷材（3）20mm厚1：3水泥砂浆找平层（4）1：6水泥焦渣找坡层最薄处30mm厚（5）100mm厚阻燃型聚苯乙烯板保温层（6）120mm厚现浇钢筋混凝土屋面板20mm厚板下混合砂浆抹灰1.2.2 楼面构造设计20mm厚水磨石地面（2）20mm厚1：3水泥砂浆结合层（3）120mm厚现浇钢筋混凝土板（4）20mm厚板下混合砂浆抹灰1.2.3 外墙体构造设计（1）刮大白（2）20mm厚混合砂浆（3）墙体基层（4）外贴50mm厚阻燃型挤塑聚苯乙烯板（5）20mm厚1:

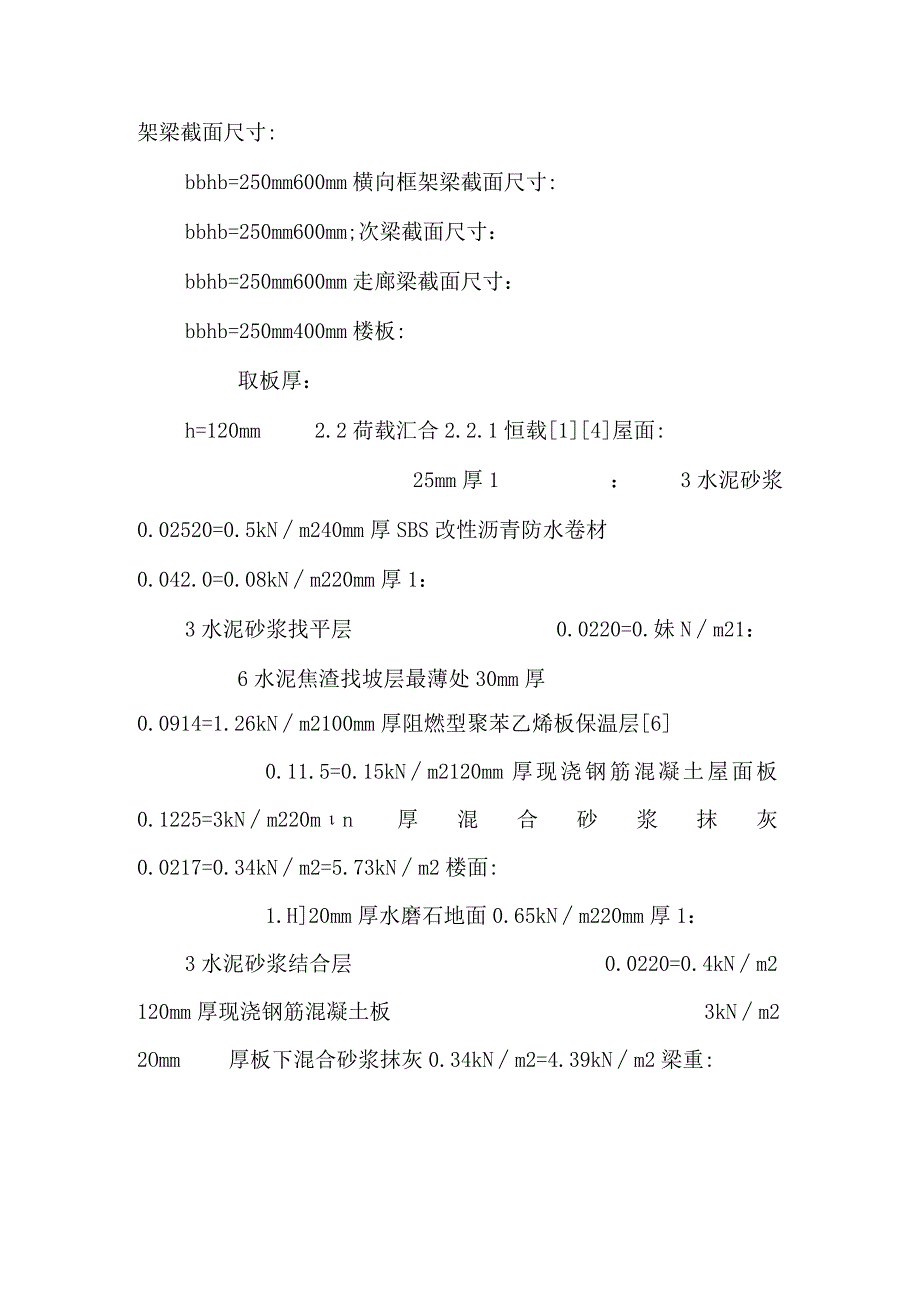

2、3水泥砂浆（6）刷涂料2荷载计算2.1截面尺寸的选取2.1.1截面尺寸选取框架柱：依据轴压比公式初步估定柱截面尺寸：29.ObhfNc（三级框架）混凝土强度为C30122.728.32.7725.496.45.126.3+8.122.7+6.32218.16.3=+=21420003.149.0100018279.OmmfNC二bc=hc=459mm取bc=hc=500500mm框架梁：由挠度、裂度限制h=（l12-l8）Lb=（l3l2）h纵向框架梁截面尺寸:bbhb=250mm600mm横向框架梁截面尺寸:bbhb=250mm600mm;次梁截面尺寸：bbhb=250mm600mm走廊梁截
3、面尺寸：bbhb=250mm400mm楼板:取板厚：h=120mm2.2荷载汇合2.2.1恒载14屋面:25mm厚1：3水泥砂浆0.02520=0.5kNm240mm厚SBS改性沥青防水卷材0.042.0=0.08kNm220mm厚1：3水泥砂浆找平层0.0220=0.妹Nm21：6水泥焦渣找坡层最薄处30mm厚0.0914=1.26kNm2100mm厚阻燃型聚苯乙烯板保温层60.11.5=0.15kNm2120mm厚现浇钢筋混凝土屋面板0.1225=3kNm220mn厚混合砂浆抹灰0.0217=0.34kNm2=5.73kNm2楼面:1.H20mm厚水磨石地面0.65kNm220mm厚1：3

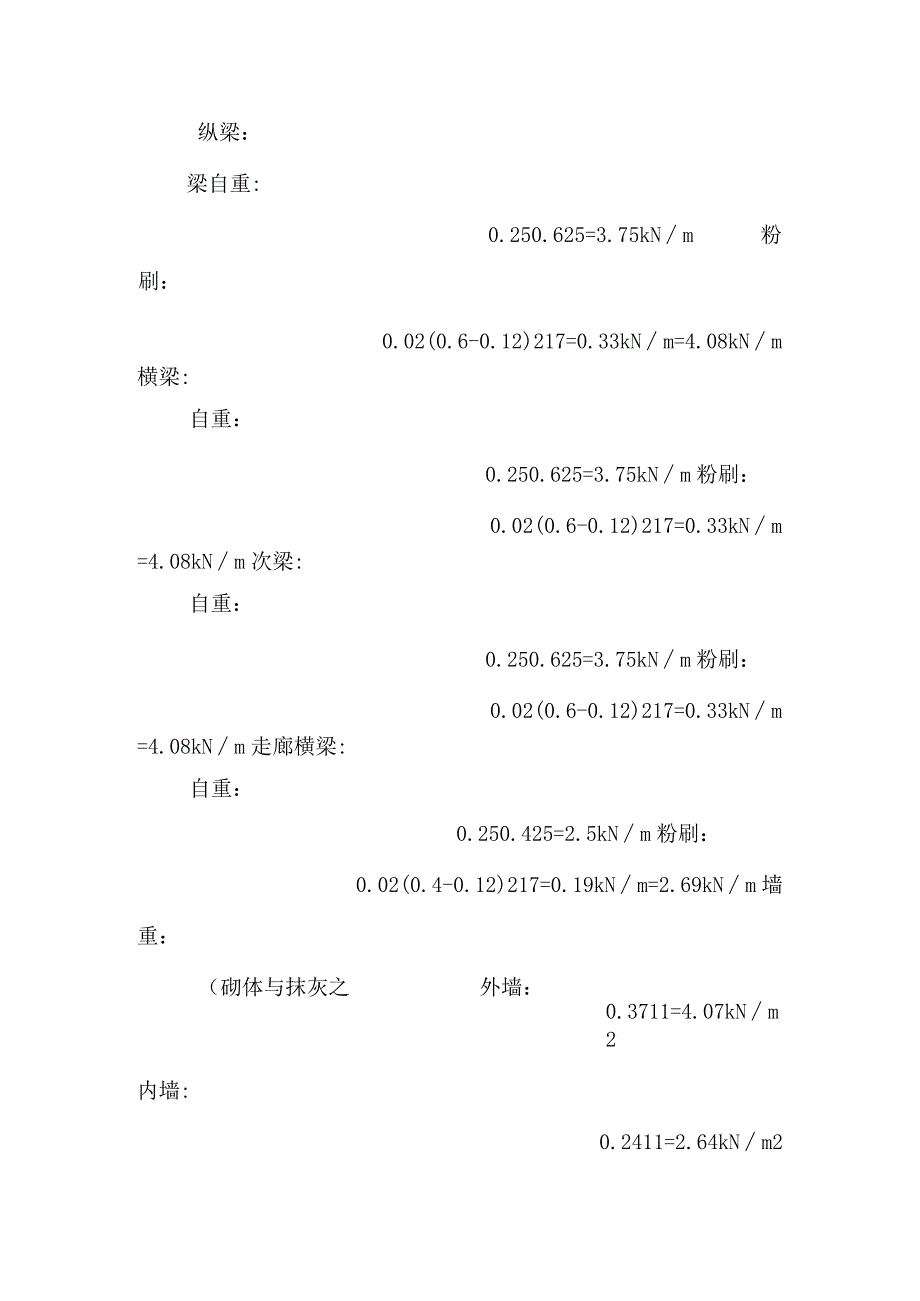

4、水泥砂浆结合层0.0220=0.4kNm2120mm厚现浇钢筋混凝土板3kNm22Omm厚板下混合砂浆抹灰0.34kNm2=4.39kNm2梁重:纵梁：梁自重:0.250.625=3.75kNm粉刷：0.02(0.6-0.12)217=0.33kNm=4.08kNm横梁:自重：0.250.625=3.75kNm粉刷：0.02(0.6-0.12)217=0.33kNm=4.08kNm次梁:自重：0.250.625=3.75kNm粉刷：0.02(0.6-0.12)217=0.33kNm=4.08kNm走廊横梁:自重：0.250.425=2.5kNm粉刷：0.02(0.4-0.12)217=0.19
5、kNm=2.69kNm墙重：（砌体与抹灰之和）外墙：0.3711=4.07kNm2内墙:0.2411=2.64kNm2女儿墙:0.2418=4.32kNm2柱:（考虑到柱子抹灰，取柱子自重27kNm3）0.50.527=6.75kNm门、窗：门：0.2kNm2窗：0.45kNm22.2.2活荷载3风压：0.55kNm2雪压：0.5kNm2厕所：2. 0kNm2办公室（教室）：2.0kNm2走廊、楼梯：2. 5kNm2不上人屋面：0.5kNm22.3计算简图及层数划分如图图1计算简图图2框架简图2.4各层重力荷载代表值计算第五层的重力荷载代表值：五层上半层女儿墙:(42+15)20.240.91
6、8=443.23kN屋面:42155.73=3609.90kN纵梁：424.084=685.44kN横梁：6.34.0816=411.26kN次梁：6.64.0814=359.86kN走廊横梁:2.42.698=51.65kN柱子：26.36.7532=388.8kN外墙：116.4(26.3-0.6)4.07=556.78kN内纵墙：6.0(26.3-0.6)132.64=247.IOkN内横墙：6.3(26.3-0.6)82.64=159.67kN外墙窗洞：-(26.3-0.6)2.11424.07=-287.18kN外墙窗：(26.3-0.6)2.11420.45=31.75kN内门洞：
7、-(2.1-26.3)0.9162.64二11.40kN内11:(2.1-26.3)0.9160.2=0.86kN=6651.25KN五层下半层柱子：26.36.7532=388.80kN外墙：11426.34,07=835.16kN内纵墙：6. 026.3132.64=370.66kN内横墙：7. 326.382.64=239.50kN外墙窗洞：-26.32.11424.07=-430.77kN外墙窗：26.32. 11420.45=47.62kN内门洞：-2630.9822.64=-68.42kN内门：26.30.9820.2=5.18kN=1411.44kN24层的重力荷载代表值：四层上
8、半层楼面：6.06.3134.39+4234.39+6.06.35.84=2931.MkN纵梁:424.084=685.44kN横梁:6.34.0816=411.26kN次梁:6.64.0814=359.86kN走廊横梁:2.42.698=51.65kN柱子：26.36.7532=388.8kN外墙：116.4(26.3-0.6)4.07=556.78kN内纵墙：6.0(26.3-0.6)132.64=247.IOkN内横墙：6.3(26.3-0.6)82.64=159.67kN外墙窗洞：-(26.3-0.6)2.11424.07=-287.18kN外墙窗：(26.3-0.6)2.11420.
9、45=31.75kN内门洞：-(2.1-26.3)0.9152.64=-14.26kN内门：(2.1-26.3)0.9150.2=1.08kN=5939.68kN四层下半层柱子：26.36.7532=388.80kN外墙：11426.34.07=835.16kN内纵墙：6. 026.3132.64=370.66kN内横墙：7. 326.382.64=239.50kN外墙窗洞：-26.32.11424.07=-430.77kN外墙窗：26.32.11420.45=47.62kN内门洞：-26.30.9152.64=-64.15kN内11:26.30.9150.2=4.86kN=1411.44kN
10、三层上半层等于四层上半层为：5539.68kN三层下半层等于四层下半层为：1411.44kN二层上半层等于三层上半层为：5539.68kN二层下半层等于三层下半层为：1411.44kN一层上半层楼面：6.06.3134.39+4234.39+6.06.35.84=2931.14kN纵梁:424,084=685.44kN横梁:6.34.0816=411.26kN次梁：6.64.0814=359.86kN走廊横梁：2.42.698=51.65kN柱子：26.36.7532=388.8kN外墙:116.4(26.3-0.6)4.07=556.78kN内纵墙：6.0(26.3-0.6)122.64=2
11、28.OlkN内横墙:6.3(26.3-0.6)72.64=139.71kN外墙窗洞:-(26.3-0.6)2.11324.07=-266.67Kn外墙窗：(26.3-0.6)2.11320.45=29.48kN内门洞：-(2.1-26.3)0.9132.64=-9.27kN内门：(2.1-26.3)0.9130.2=0.70kN雨篷：6.03.00.0825=36kN=558L75kN则恒载+0.5活载：G5=6651.25+0.50.54215=6808.75kN4G=1411.44+5939.68+0.52.0(6.06.313+5.46.3)+2.52.46.3+2.52.442=76
12、15.77kN3G=1411.44+5939.68+0.52.0(6.06.313+5.46.3)+2.52.46.3+2.52.442=7615.77kN2G=1411.44+5939.68+0.52.0(6.06.313+5.46.3)+2.52.46.3+2.52.442=7615.77kN1G=1411.44+5581.75664.65=7657.84kN7.1.1计算单元取2轴线横向框架进行计算，计算单元宽度为9m.如图7.1所示。由于房间内布有次梁，故干脆传给该框架的楼面荷载如图中水平阴影线所示，计算单元范围内的其余楼面荷载则通过次梁和纵向框架梁以集中力的形式传给横向框架作用于各节
