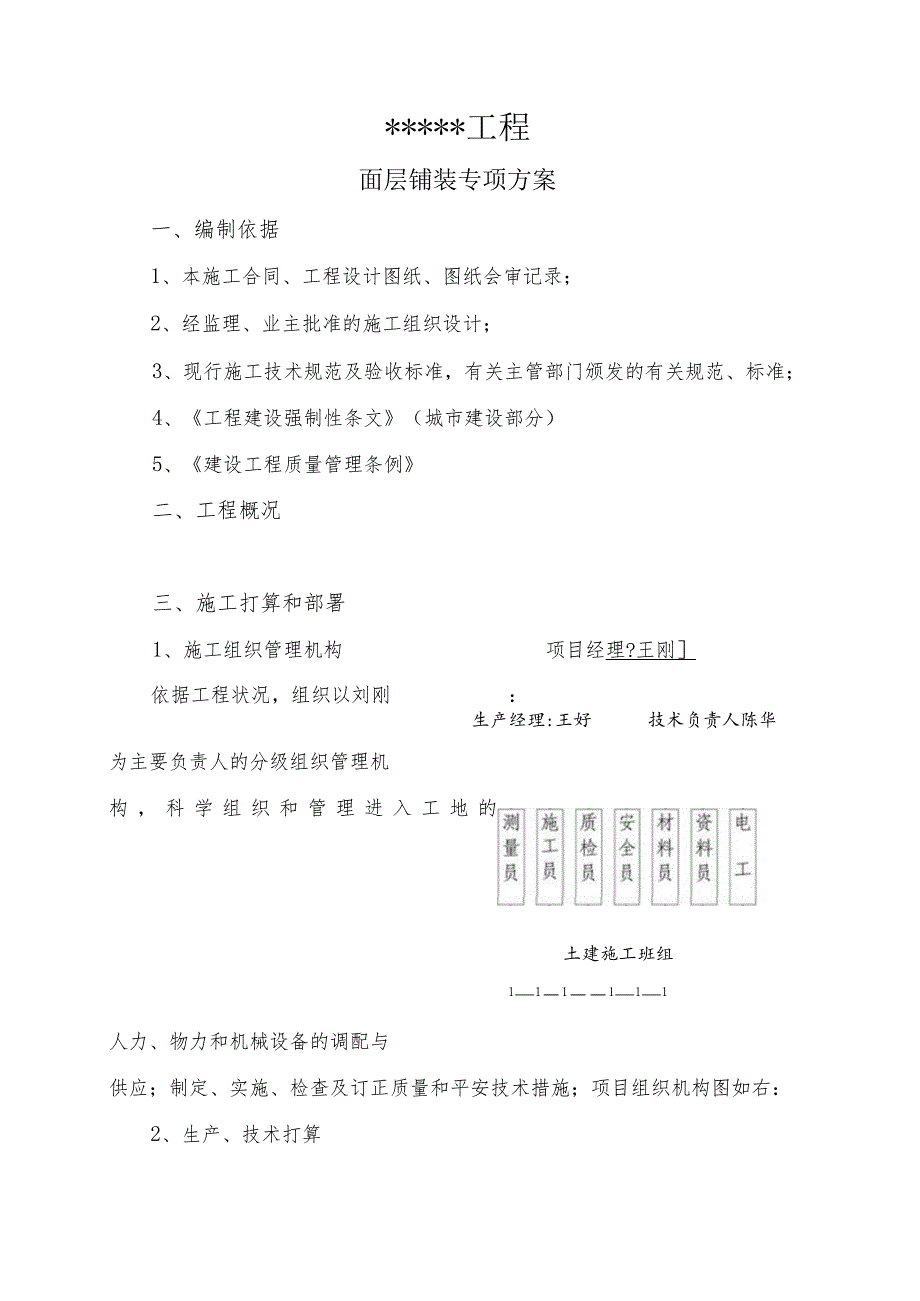

1、*工程而层辅项方编制人：审核人：审批人：编制单位：编制日期：2017年2月2-*工程面层铺装专项方案一、编制依据1、本施工合同、工程设计图纸、图纸会审记录；2、经监理、业主批准的施工组织设计；3、现行施工技术规范及验收标准，有关主管部门颁发的有关规范、标准；4、工程建设强制性条文（城市建设部分）5、建设工程质量管理条例二、工程概况三、施工打算和部署1、施工组织管理机构项目经理?王刚依据工程状况，组织以刘刚：生产经理:王好技术负责人陈华为主要负责人的分级组织管理机土建施工班组构，科学组织和管理进入工地的111111人力、物力和机械设备的调配与供应；制定、实施、检查及订正质量和平安技术措施；项目组

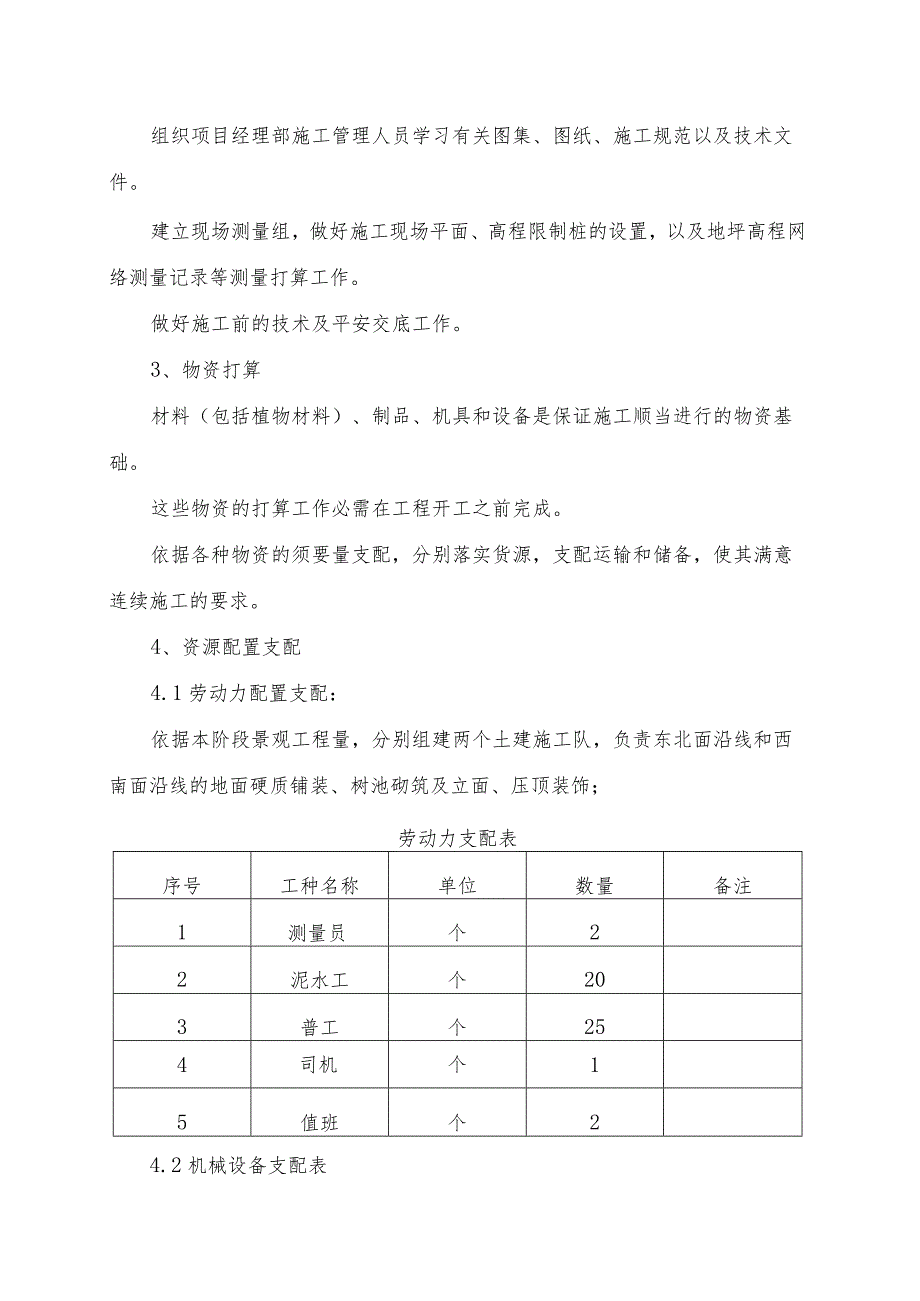

2、织机构图如右：2、生产、技术打算组织项目经理部施工管理人员学习有关图集、图纸、施工规范以及技术文件。建立现场测量组，做好施工现场平面、高程限制桩的设置，以及地坪高程网络测量记录等测量打算工作。做好施工前的技术及平安交底工作。3、物资打算材料（包括植物材料）、制品、机具和设备是保证施工顺当进行的物资基础。这些物资的打算工作必需在工程开工之前完成。依据各种物资的须要量支配，分别落实货源，支配运输和储备，使其满意连续施工的要求。4、资源配置支配4.1劳动力配置支配：依据本阶段景观工程量，分别组建两个土建施工队，负责东北面沿线和西南面沿线的地面硬质铺装、树池砌筑及立面、压顶装饰；劳动力支配表序号工种名
3、称单位数量备注1测量员个22泥水工个203普工个254司机个15值班个24.2机械设备支配表序号设备名称单位数量备注1自卸汽车台12路面切割机台13手持切割机台24角磨机台25斗车台1043材料支配依据本工程园林景观施工内容，须要的材料主要有地面铺装用的花岗石板材、种植池路沿、压顶，以及烧结页岩砖、水泥、砂、碎石等；现场施工部门和材料部门应具体支配，分阶段或分月按需组织材料进场。材料支配表序号材料名称规格单位数量备注1荔枝面芝麻黑花岗岩收边600x200x50m211942菠萝面芝麻黑花岗岩600*300*30m211943剁斧面芝麻白花岗岩整石600x350x150m214.274荔枝面芝麻
4、灰花岗岩600x300x30m247.95荔枝面芝麻黑花岗岩600x200x20m247.96荔枝面芝麻灰花岗岩600x300x20m2944.787荔枝面芝麻黑花岗岩600x200x20m2566.118荔枝面芝麻黑花岗岩600x300x20m2471.449烧面芝麻灰花岗岩600x600x30m2149.0310烧面芝麻黑花岗岩收边300x300x50m236.8211烧面芝麻灰花岗岩400*200*30m222.3712剁斧面芝麻灰花岗岩整石600x350x150m263.8113荔枝面芝麻灰花岗岩踏面600x650x50m2135.3414烧面芝麻灰花岗岩踢面300x100x20m21
5、35.34注：本支配材料单具体工程量依据实际为准，谨以参考。四、施工进度支配依据施工总进度支配，园建部分支配2017年4月份铺装；综合本区域工程量和以往类似工程施工阅历，具体支配支配见附件。五、主要施工方法1、施工测量方法1.l测量仪器：平面限制采纳科力达DT-02CL电子J2经纬仪；高程限制采纳DS3-2水准仪。1.2 平面限制复测园路中轴线，检查原有的硬质铺装与中轴线的偏差，如偏差小于5mm时，则分析偏差数据，记录下偏差发生的缘由，用作施工过程中纠偏的依据；如偏差大于5mm时，测量部门应检查中轴线，找出偏差发生的环节或缘由。本阶段施工区域共设3纵3横共6条限制轴线；采纳钢尺量距时，留意在现
6、场进行钢尺的尺长改正，温度改正和倾斜改正。1.3 高程限制以勘绘单位供应的水准点为基准，采纳四等水准测量进行水准观测，沿本阶段施工区域周边建立环形闭合高程限制系统，现场限制点不少于6个，观测过程中，严格限制视线长度，视距累计差以及基辅分划读数差。转站过程中，放尺垫的要坚硬，不能是松土,否则水准观测闭合差超限,简单造成重复测量，观测效果不能达到预期的目的。外业观测结束后，并进行内业计算，求出各水准点的高程值，并编制水准测量成果表。四等水准测量的主要技术要求四等水准测量的主要技术要求每千米路线水准水 等高程全长度仪型准 级中误差km 号 尺(mm)观测次数往返较差与己知附合或平地山地点联测 环线(
7、mm) (mm)四10笺双往返各16S3往一次面一次20L6Vn注:L为往返测段，附合或环线的水准路线长度,n为测站数2、花岗岩及装饰砖面层施工施工流程：施工打算一砂浆摊铺一路面砖铺贴一整型、灌健。清理基层：将混凝土层(水稳层)表面的积灰及杂物等清理干净。如局部凹凸不平，应将凸处凿平，凹处补平。找平、弹线：依据设计图纸标高限制点内近引标高及平面轴线。每个5m*5m方格起先铺砌前，先依据位置和高程在四角各铺一块基准石材，在此甚础上在南北两侧各铺一条基准石材。经测量检查，高程与位置无误后，再进行大面积铺砌。试拼和试排：铺设前对每一块石材，按方位、角度进行试拼。试拼后按两个方向编号排列，然后按编号排
8、放整齐。为检验板块之间的缝隙，核对板块位置与设计图纸是否相符合。在正式铺装前，要进行一次试排。砂浆：（厚度100nlnI板材砂浆层为30mm、厚度30、50mm板材砂浆层为20InnI）按水平线定出砂浆虚铺厚度（经试验确定）拉好十字线，即可铺筑砂浆。用1：3干硬性水泥砂浆，铺好后刮大杠、拍实、用抹子找平，其厚度适当高出水平线23mm.花岗岩铺贴：铺贴前预先将花岗岩除尘，浸湿后阴干后备用。在板块试铺时，放在铺贴位置上的板块对好纵横缝后用预制锤轻轻敲击板块中间，使砂浆振密实，锤到铺贴高度。板块试铺合格后，翻开板块，检查砂浆结合层是否平整、密实。增补砂浆，在水泥砂浆层上浇一层水灰比为0.5左右的素水
9、泥浆，然后将板块轻轻地对准原位放下，用橡皮锤轻击放于板块上的木垫板使板平实依据水平线用水平尺找平，接着向两侧和后退方向依次铺贴。铺装时随时检查，如发觉有空隙，应将板材掀起用砂浆补实后再进行铺设。灌缝、擦缝：铺砌完后按板材的颜色用白水泥和颜料与板材色调相近的1：1稀水泥浆，装入小嘴浆壶缓缓灌入板块之间的缝隙内，流在缝边的浆液用牛角刮刀喂入缝内，至基本饱满为止，缝宽为2mm；;2h后，再用棉纱团蘸浆擦缝至平实光滑。粘附在石面上的浆液顺手用湿纱团擦净。（6）覆盖养护：灌浆擦缝完24h后，应用土工布或干净的细砂覆盖，喷水养护不少于7d.3、工艺说明3.1施工打算（1）材料打算应符合下列要求：依据设计要
10、求及规范规定对所用材料应进行质量检验，合格后方可进场；路面砖码放时应轻拿轻放码放，整齐并按批量、颜色、块形、厚度、抗压强度分别堆放；垫砂层及接缝用砂应分别堆放，并应实行防止雨淋的措施。（2）定位标定高程及基层复查依据设计图纸应进行路面的定位及标定高程。应对基层表面进行复查，不符合要求，应进行修整。路面砖基准点和基准线的设定，依据铺筑平面设计图，在路缘石边应设定路面砖基准点。通过路面豉基准点，应设置两条相互垂直的路面砖基准线，其中一条基准线与路缘石基准线的夹角宜为0。或45。设置两个及以上路面豉基准点同时铺筑路面何时，依据工程规模及路面豉块形尺寸，宜设间距为51Om的纵横平行路面砖基准线。3.2
11、砂浆垫层的摊铺砂浆垫层的虚铺厚度应由设计和试验确定。依据工程量的大小，摊铺垫层的方法采纳刮板法施工。在已摊铺好的垫层上，不得有任何扰动。3.3路面砖的铺筑依据设计图纸，路面砖的铺筑应从路面砖基准点起先，并应以路面砖基准线为基准，按设计规定的图案铺筑路面砖。铺筑路面何时，不得站在垫砂层上作业，可在刚铺筑的路面移上垫上，一块大于0.3m2的木板站在木板上铺筑。路面砖的接缝宽度应符合CJJ79-2008的要求，铺筑到路边产生不大于20mm的缝隙时可适当调整路面砖之间的接缝宽度来弥补，不宜运用水泥砂浆填补。需用细石混凝土填补的地方，应在当日用规定强度等级的细石混凝土填补。接缝应确定两条相互垂直的路面砖
12、基准线为基准拉线进行调整。铺完路面移后，应采纳小型振动碾压机由路边缘向中间路面碾压23次，一字型铺筑时，振动碾压机前进方向应与路面砖的长度方向垂直，前进速度应与步行速度相当，并不宜使路面移受到扰动。3.4路面砖灌健路面豉之间的接缝中应采纳砂灌满填实，接缝灌砂的方法应符合下列要求：在路表面匀称撒薄薄一层接缝用砂；用苕帚或板刷等工具将路面上的砂子扫入接缝中；用振动碾压机按本规程第条中所示的方法碾压使砂灌入接缝；接缝灌砂与振压要反复进行，直至接缝灌满填实为止。路面砖路面施工完后，路面上砂子应清扫干净。3.5特别部位的施工路面设施四周的施工应符合下列要求：检查井、污水井等四周突出部位应予清除，并用基层
13、材料修整至基层顶面标高；检查井等四周的路面砖,不得运用切断块，未铺筑部分，应刚好用细石混凝土填补好。平面弯曲路面的施工可采纳调整路面砖接缝宽度进行，其接缝宽度应符合下列要求：弯道外周路面豉的接缝宽度不应大于6mm,弯道内周路面砖的接缝宽度不应小于2mm,竖向弯曲路面的施工应将路面基层及垫砂层采纳竖向曲线过度，其接缝宽度宜为26mm,如下图所示：一字形铺筑的路面，转角处路面豉的铺筑方法可采纳一字形或人字形的形式。人字形铺筑的路面，转角处路面砖可采纳端部专用路面砖切断块或细石混凝土铺筑，如下图所示。拐角处路面砖的铺装方法在路面的边界或交界处不能运用端部专用路面砖时，可将路面砖切断后运用。路面砖的切
14、断可采纳切割机切割。切断块的最小尺寸应大于等于20mm,如下图所示:切断块的最小尺寸六、确保工程质量的技术组织措施1、质量管理组织体系运用IS09001国际质量体系标准进行目标管理，依据公司质量手册和各项配套程序文件的规定、对施工过程、物质选购、检验和试验、文件和资料等过程进行严格限制，使我公司“顾客至上、规范管理、优质高效、技术创新”的质量方针，在该工程得以充分体现。建立健全质量责任制，明确的职责，形成一个严密的质量管理工作体系，使工程全过程均处于受控状态，以确保工程质量满意甲方要求。2、加强组织管理2.1 健全施工组织管理机构，全面组织管理施工，各个部门及岗位均有明确的职责、权限，作到各司其责，通力合作。2.2 建立奖罚制度。对于主动贯彻执行管理制度、细心施工，工程质量满意要求的班组或个人实行嘉奖，反之，对所完成的工程质量恶劣、重复出现问题的班组或个人进行惩罚。3、加强施工过程的全面质量管理1.1 1施工方案必需经过审批，上报监理同意后方可施工；施工中必需严格执行施工方案，不得擅自更改。1.2 进行具体的工程技术交底。技术交底分三级：一级是公司技术部门向项目部交
