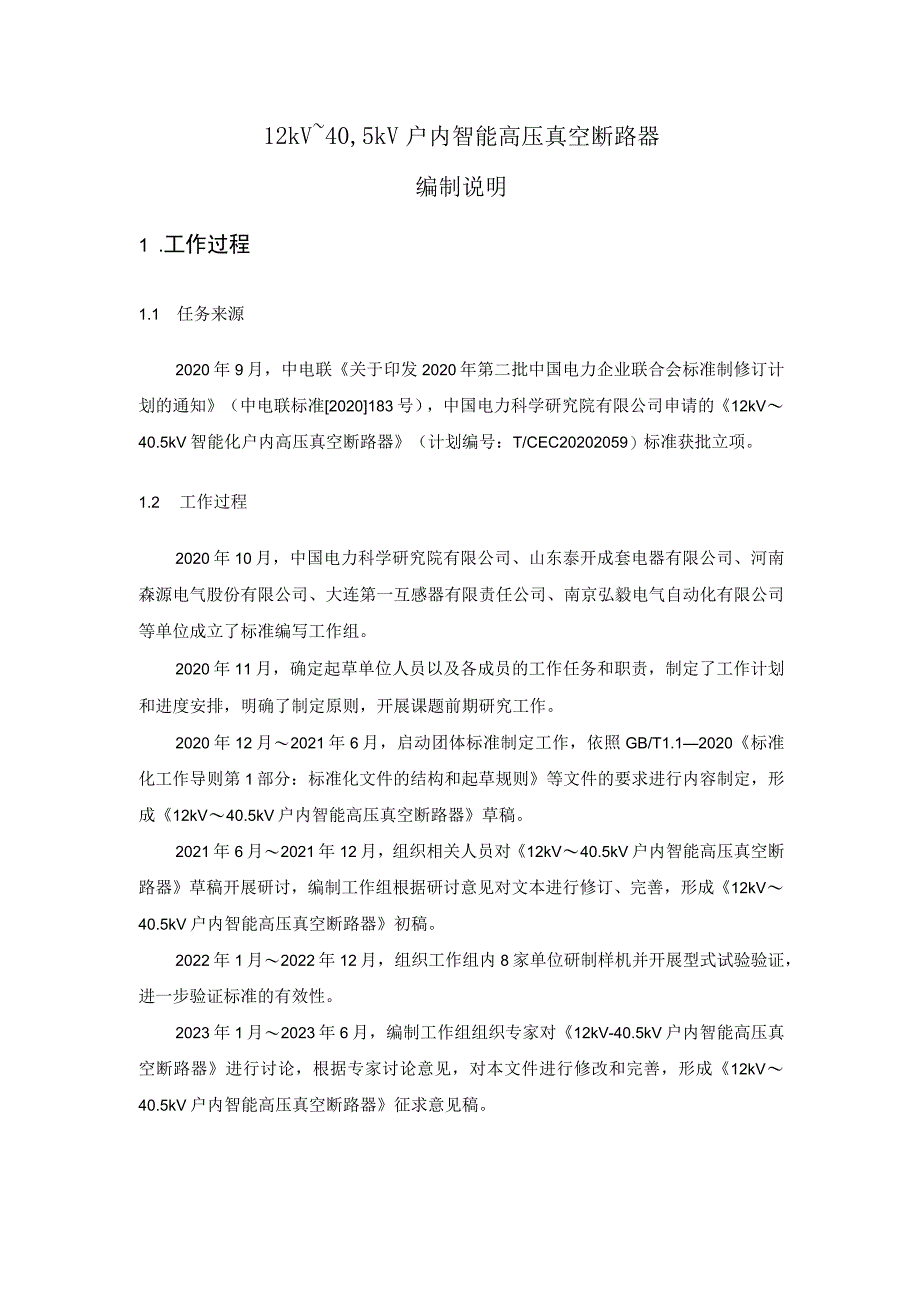

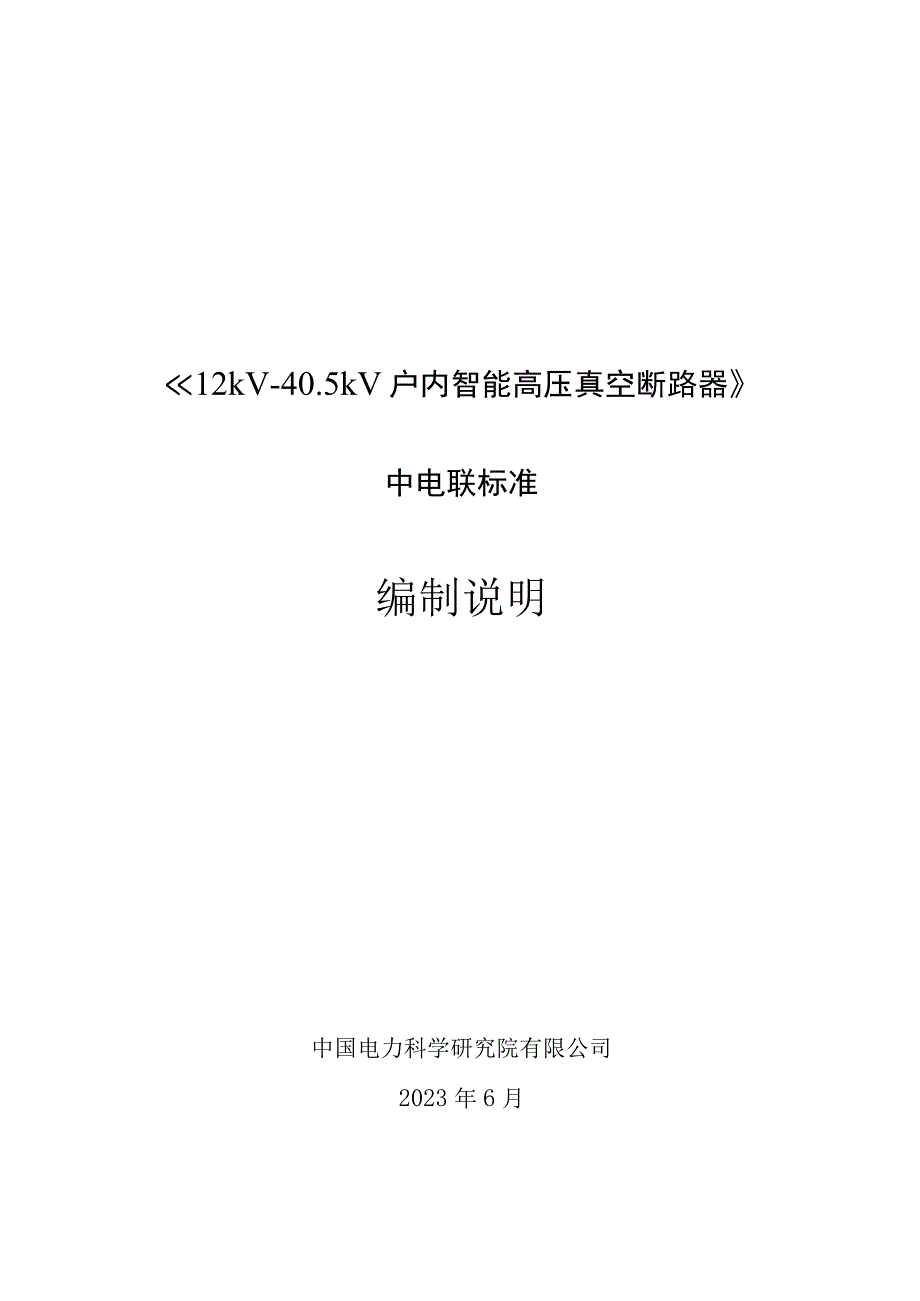

1、12kV-40.5kV户内智能高压真空断路器中电联标准编制说明中国电力科学研究院有限公司2023年6月12kV40,5kV户内智能高压真空断路器编制说明1 .工作过程1.1 任务来源2020年9月，中电联关于印发2020年第二批中国电力企业联合会标准制修订计划的通知（中电联标准2020183号），中国电力科学研究院有限公司申请的12kV40.5kV智能化户内高压真空断路器（计划编号：T/CEC20202059）标准获批立项。1.2 工作过程2020年10月，中国电力科学研究院有限公司、山东泰开成套电器有限公司、河南森源电气股份有限公司、大连第一互感器有限责任公司、南京弘毅电气自动化有限公司等单
2、位成立了标准编写工作组。2020年11月，确定起草单位人员以及各成员的工作任务和职责，制定了工作计划和进度安排，明确了制定原则，开展课题前期研究工作。2020年12月2021年6月，启动团体标准制定工作，依照GB/T1.12020标准化工作导则第1部分：标准化文件的结构和起草规则等文件的要求进行内容制定，形成12kV40.5kV户内智能高压真空断路器草稿。2021年6月2021年12月，组织相关人员对12kV40.5kV户内智能高压真空断路器草稿开展研讨，编制工作组根据研讨意见对文本进行修订、完善，形成12kV40.5kV户内智能高压真空断路器初稿。2022年1月2022年12月，组织工作组内
3、8家单位研制样机并开展型式试验验证，进一步验证标准的有效性。2023年1月2023年6月，编制工作组组织专家对12kV-40.5kV户内智能高压真空断路器进行讨论，根据专家讨论意见，对本文件进行修改和完善，形成12kV40.5kV户内智能高压真空断路器征求意见稿。2 .编写原则和主要内容2.1编写原则本标准遵守现有相关的法律、条例、标准和规范，编写格式和规则符合GB/T1.1-2020标准化工作导则第1部分：标准化文件的结构和起草规则的规定，并遵循以下原则：（1）协调一致原则本标准作为中电联团体标准，其内容应符合国家现行的方针、政策、法律、法规，另外还应与行业发展技术水平相协调，促进技术进步和

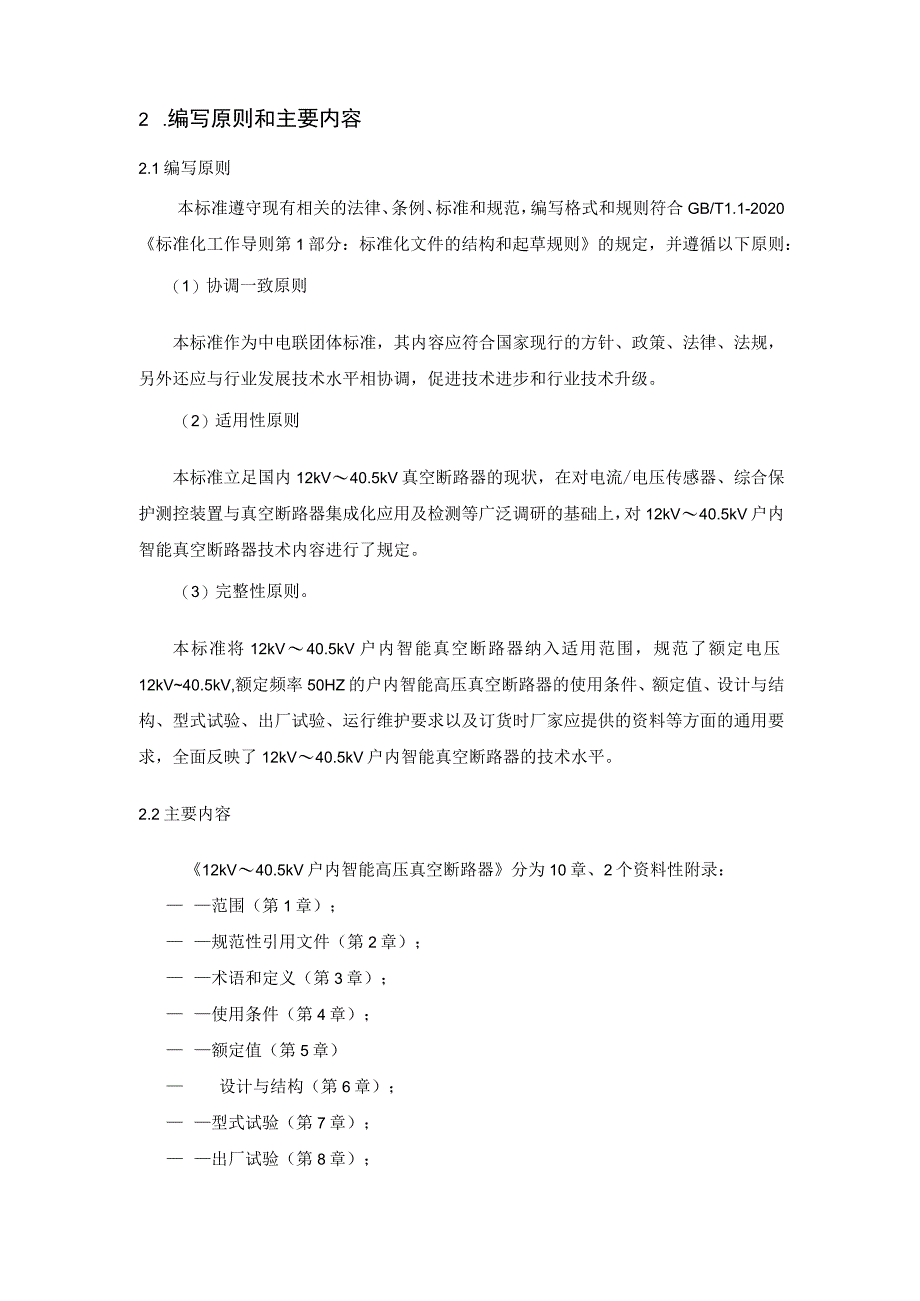

4、行业技术升级。（2）适用性原则本标准立足国内12kV40.5kV真空断路器的现状，在对电流/电压传感器、综合保护测控装置与真空断路器集成化应用及检测等广泛调研的基础上，对12kV40.5kV户内智能真空断路器技术内容进行了规定。（3）完整性原则。本标准将12kV40.5kV户内智能真空断路器纳入适用范围，规范了额定电压12kV40.5kV,额定频率50HZ的户内智能高压真空断路器的使用条件、额定值、设计与结构、型式试验、出厂试验、运行维护要求以及订货时厂家应提供的资料等方面的通用要求，全面反映了12kV40.5kV户内智能真空断路器的技术水平。2.2主要内容12kV40.5kV户内智能高压真空
5、断路器分为10章、2个资料性附录： 范围（第1章）； 规范性引用文件（第2章）； 术语和定义（第3章）； 使用条件（第4章）； 额定值（第5章） 设计与结构（第6章）； 型式试验（第7章）； 出厂试验（第8章）； 运行维护要求（第9章）； 订货时厂家应提供的资料（第10章）；集成电流/电压传感器的固封极柱（附录A）；智能综合保护测控装置（附录B）。3 .主要试验验证情况本部分试验验证依据DL/T403、DL/T478、GB/T20840.1、GB/T20840.7、GB/T20840.8等标准，依托中国电力科学研究院有限公司、山东泰开成套电器有限公司、河南森源电气股份有限公司、大连第一互感器有
6、限责任公司、南京弘毅电气自动化有限公司等单位，多家单位完成了基于真空灭弧室、电流电压传感器、智能综合保护测控装置通用化模块设计与集成技术，开展对额定电流125OA,额定短路开断电流31.5kA的智能真空断路器的型式试验验证，产品已在国网河南、上海等电力公司的IIoV和220V变电站开展应用示范，。12kV40.5kV户内智能高压真空断路器试验验证项目主要涵盖基本绝缘试验、主回路电阻测量、温升试验、短时耐受电流和峰值耐受电流试验、电磁兼容性（EMC）试验、真空灭弧室X射线试验、关合和开断试验、单相和异相接地故障试验、近区故障试验、失步关合和开断试验、容性电流开合试验、E2级真空断路器关合和开断试
7、验的特殊要求、整体联调试验等系列试验项目。电流/电压传感器需按照GB/T20840.1,GB/T20840.7,GB/T20840.8相关条款通过型式试验。集成电流/电压传感器的固封极柱需按照JB/T11203相关条款通过型式试验。智能综合保护测控装置需按照DL/T478相关条款通过型式试验。明确了12kV40.5kV户内智能真空断路器的技术要求、试验方法、检验规则等。4 .与现行法律、法规、政策及相关标准的协调性本标准不涉及专利内容，与现行法律、法规、政策保持协调一致。本标准中断路器的相关要求参考DL/T403；电流/电压传感器的相关要求参考GB/T20840.1、GB/T20840.7、G
8、B/T20840.8；智能综合保护测控装置的相关要求参考DL/T478。5 .与国际标准和国外先进标准的对比情况本标准为国内首创，未检索到国际同类标准，无采标。6 .重要内容的解释和其它应予以说明的事项（1）条文7.17和8.7在DL/T4032017高压交流真空断路器标准的基础上，增加了整体联调试验，更符合户内智能真空断路器实际应用具备的功能。（2）条文6.2和6.3结构说明，补充解释了电流电压传感器、真空灭弧室、集成电流/电压传感器的固封极柱、智能综合测控保护装置的相互间的结构关系,重点要注意集成电流/电压传感器的固封极柱采用低功率电流电压传感器套装在灭弧室外部，靠近灭弧室动触头侧，其保护接地与框架接地可靠连接，经模块化环氧封装，形成多功能固封极柱组合体。智能综合测控保护装置一般包含主单元和显示单元，显示单元仅具有显示和通讯功能，通过航空插头与主单元相连,重点要注意航空插头具备通讯连接端子模块。（3）条文附录A规定了集成电流/电压传感器的固封极柱的基本参数、设计与结构、安装方式等,并在JB/T11203-2011基础上补充了型式试验和出厂试验,作为智能断路器重要部件的执行标准补充。（4）条文附录B规定了智能综合保护测控装置的基本参数和设计结构、检测依据标准等，作为智能断路器重要部件的执行标准补充。7 .重大分歧意见的处理经过和依据无重大分歧。
