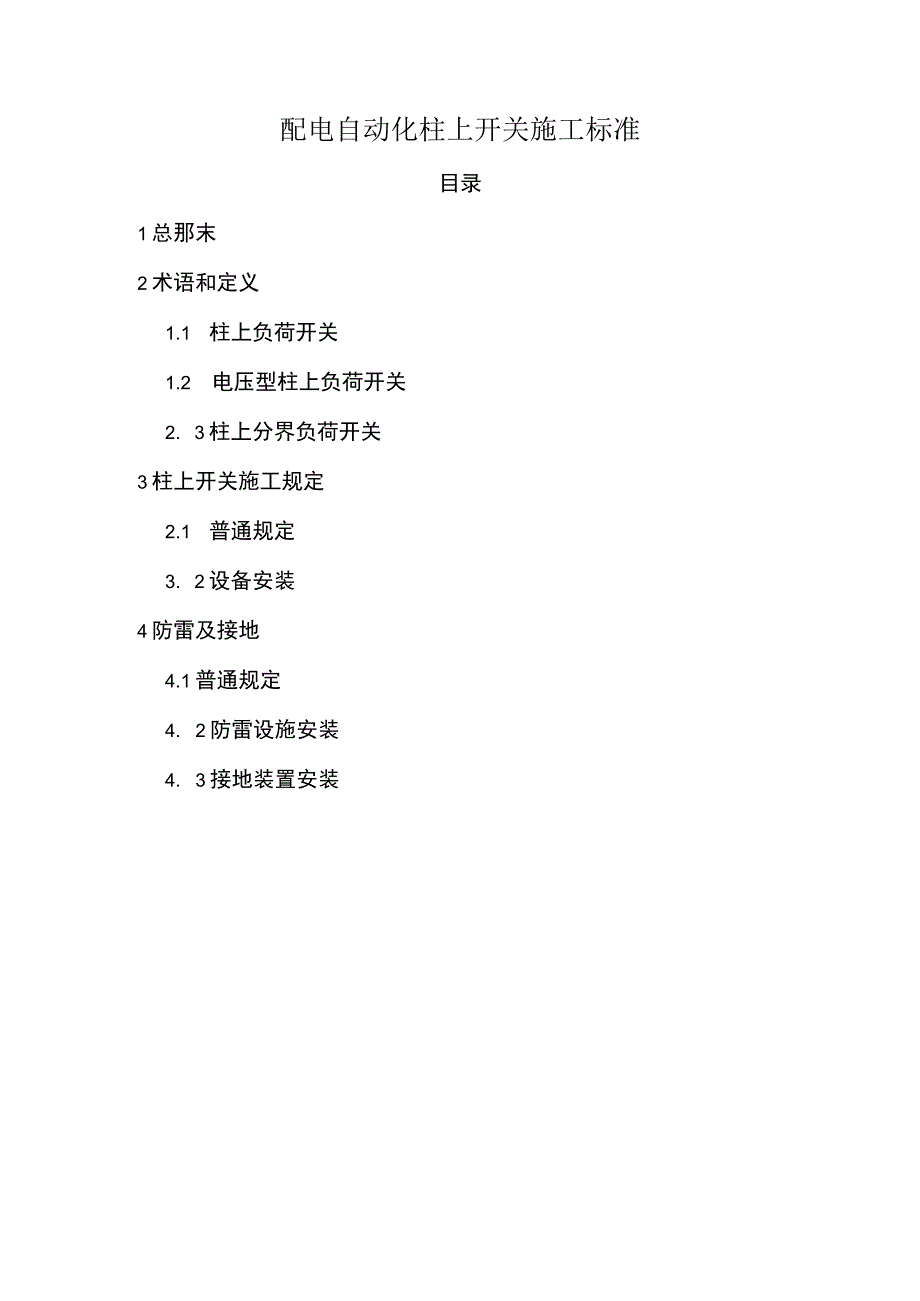

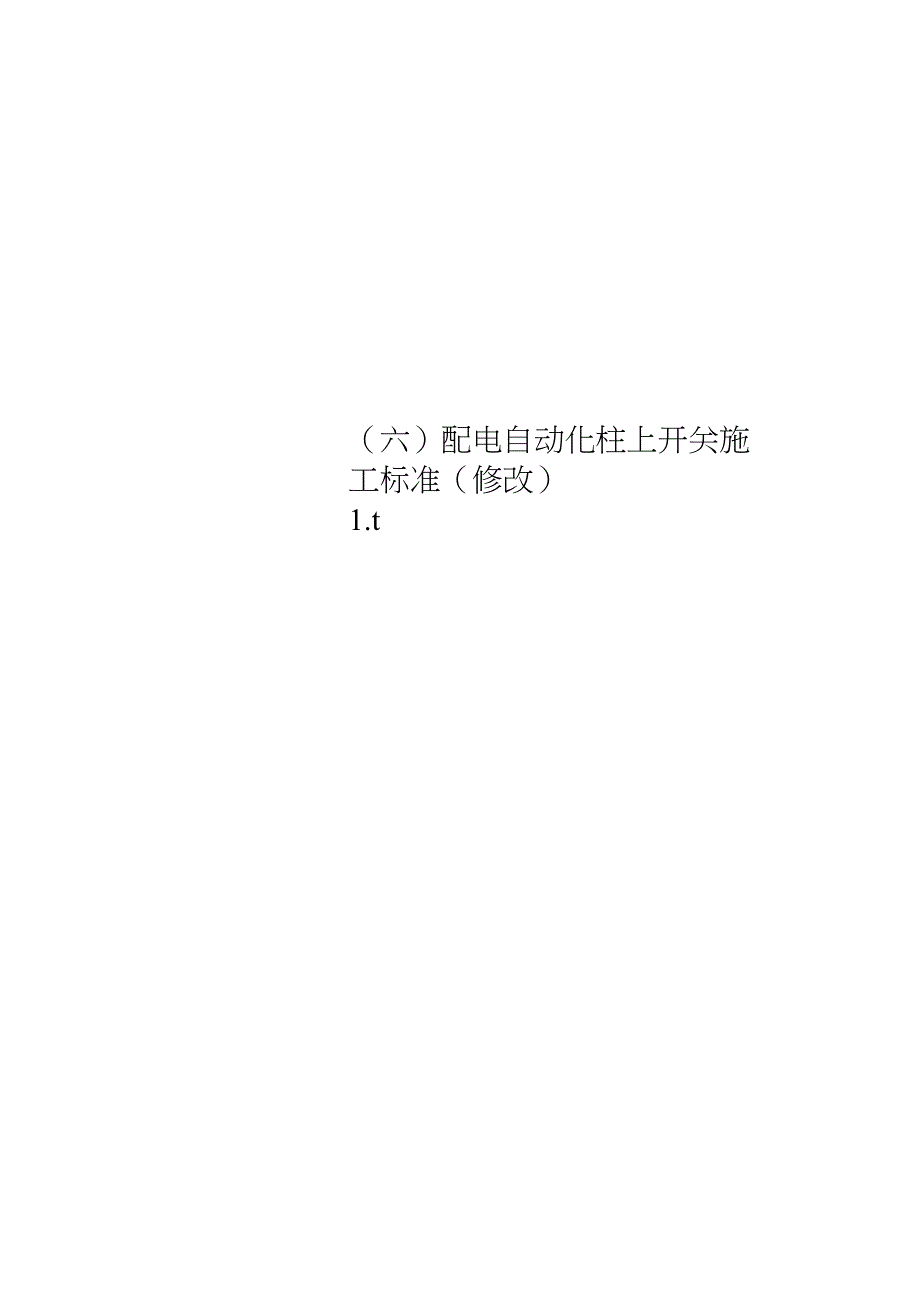

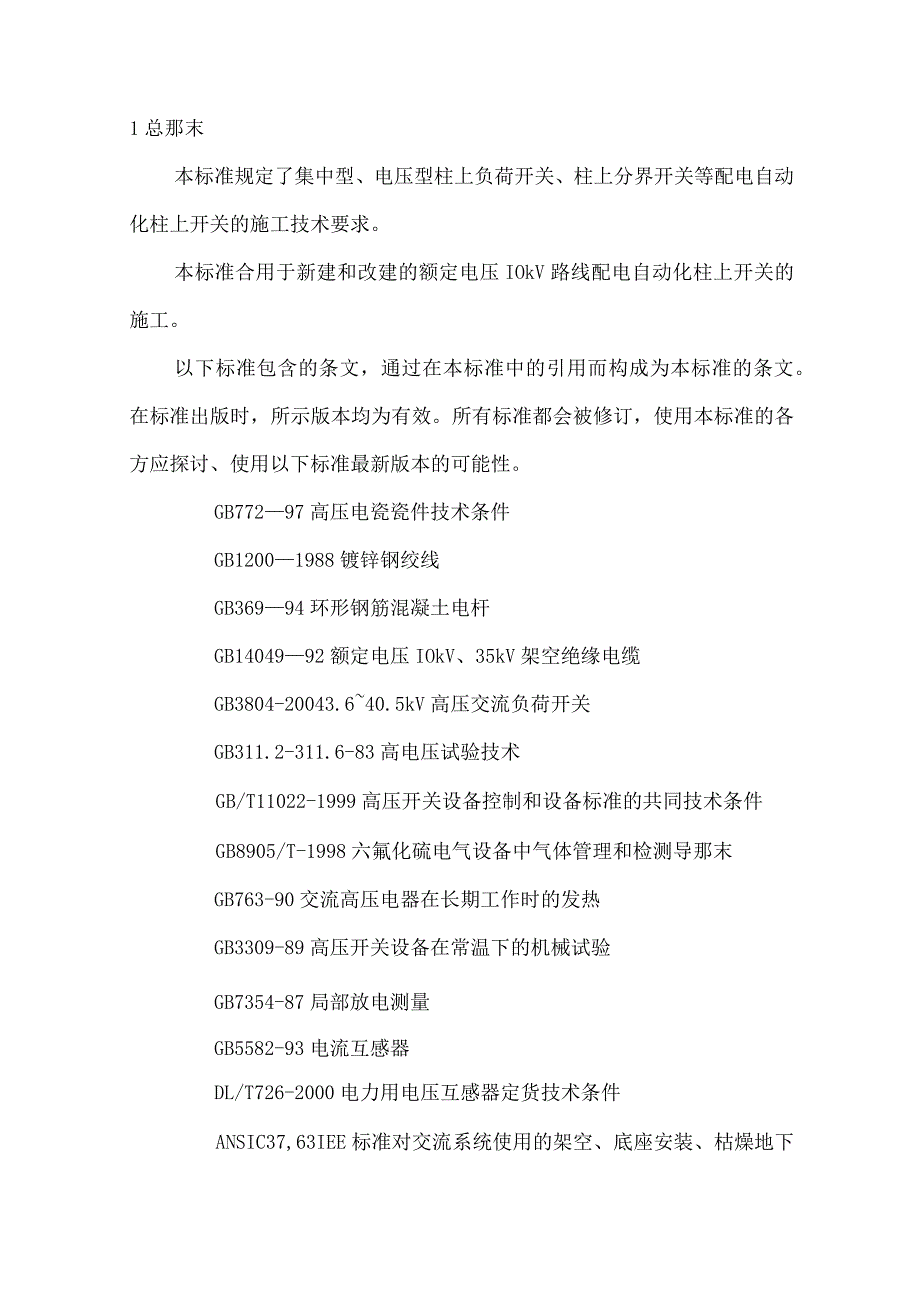

1、（六）配电自动化柱上开关施工标准（修改）1.t配电自动化柱上开关施工标准目录1总那末2术语和定义1.1 柱上负荷开关1.2 电压型柱上负荷开关2. 3柱上分界负荷开关3柱上开关施工规定2.1 普通规定3. 2设备安装4防雷及接地4.1普通规定4. 2防雷设施安装4. 3接地装置安装1总那末本标准规定了集中型、电压型柱上负荷开关、柱上分界开关等配电自动化柱上开关的施工技术要求。本标准合用于新建和改建的额定电压IOkV路线配电自动化柱上开关的施工。以下标准包含的条文，通过在本标准中的引用而构成为本标准的条文。在标准出版时，所示版本均为有效。所有标准都会被修订，使用本标准的各方应探讨、使用以下标准最
2、新版本的可能性。GB77297高压电瓷瓷件技术条件GB12001988镀锌钢绞线GB36994环形钢筋混凝土电杆GB1404992额定电压IOkV、35kV架空绝缘电缆GB3804-20043.640.5kV高压交流负荷开关GB311.2-311.6-83高电压试验技术GB/T11022-1999高压开关设备控制和设备标准的共同技术条件GB8905/T-1998六氟化硫电气设备中气体管理和检测导那末GB763-90交流高压电器在长期工作时的发热GB3309-89高压开关设备在常温下的机械试验GB7354-87局部放电测量GB5582-93电流互感器DL/T726-2000电力用电压互感器定货技
3、术条件ANSIC37,63IEE标准对交流系统使用的架空、底座安装、枯燥地下室、自动路线分段器的要求GB4208-1993外壳防护等级（IP代码）GB2314-1997电力金具通用技术条件GB1207-1997电压互感器DL/T726-2000电力用电压互感器定货技术条件2术语和定义2.1 柱上负荷开关在电杆上安装和操作的，具备手动操作及电动遥控操作功能的负荷开关。2.2 电压型柱上负荷开关具备“来电合闸，无压分闸的工作原理，与电压型终端、变电站出口开关重合闸相配合，依据电压时序逻辑检测，完成故障区段判定隔离及非故障区段供电恢复的柱上负荷开关。2.3 柱上分界负荷开关与终端、变电站出口开关相配
4、合，能自动隔离支线相间故障、自动切除支线单相接地故障的柱上负荷开关。3柱上开关施工规定3.1普通规定施工器材应符合现行国家标准，无国家标准时，应符合现行行业标准，无正式标准的新型器材，须经有关部门鉴定合格前方可采用。器材须有出厂试验报告、产品合格证。器材须进行以下检查，且符合：a）外观检查无损坏或者变形；b）型号、规格正确；C）技术文件齐全。发现器材有以下情况之一者，应重做试验：a）超过规定保管期限；b）损伤或者变形；C）对产品质量有疑心。配电自动化柱上开关必须符合？IOkV户外柱上负荷开关技术原那么？、?10kV户外柱上负荷开关（电压-时间式）技术原那末？、?10kV户外柱上分界负荷开关技术
5、原那末?的规定；安装开关前，应先进行外观检查，且符合以下要求：a）铭牌清晰可见，铭牌内容符合GB相关标准要求；b）开关外壳光滑清洁无锈斑、无划痕；金属附件及螺栓外表不应有裂纹、砂眼、锌皮剥落及锈蚀等现象；C）开关操作手柄，分、合位置指示器应安装坚固，操作机构灵便无卡位；d）通、断动作应快速、准确、可靠；e）辅助触点通断准确、可靠；f）套管外表光洁无损伤，出线电缆绝缘层密切，外表平整圆滑，色泽均匀，无尖角、颗粒，无烧焦痕迹完整无损伤；g）保护整定正确；h）随机元件及附件齐全。电压互感器必须符合GB1207-1997DL/T726-2000的规定。安装电压互感器前，应先进行外观检查，且符合以下要求
6、：a）接线端子与套管压紧，无锈蚀；b）绝缘套管外表光洁无损伤。设备安装前应进行交接试验a）工频交流耐压；b）绝缘电阻；c）接触电阻；d）开关传动试验e）防护等级验证；f）电压互感器局部放电试验；g）电压互感器绕组直流电阻；h）电压互感器变比、极性测试；D电压互感器交流耐压；3.2设备安装集中型柱上负荷开关安装应符合以下规定a）安装坚固可靠，水平倾斜不大于托架长度的1/100；b）引线的连接处应留有防水弯；C）外壳应可靠接地，接地电阻值符合规定；d）开关的电源侧、负荷侧安装时与路线电源侧、负荷侧相对应;e）开关电源侧电压互感器接AB相，负荷侧电压互感器接BC相;f）开关两侧应安装避雷器；g）开关
7、电缆出线与路线导线接续应采用楔型、C型压接线夹；h）铜铝导体的连接必须使用铜铝金具；i）电压互感器引线与路线导线应使用线夹连接；j）开关、电压互感器与终端间连接线正确、坚固、布线美观。电压型柱上负荷开关安装应符合以下规定a）安装坚固可靠，水平倾斜不大于托架长度的1/100；b）引线的连接处应留有防水弯；C）外壳应可靠接地，接地电阻值符合规定；d）开关的电源侧、负荷侧安装时与路线电源侧、负荷侧相对应;。）开关电源侧电压互感器接AB相，负荷侧电压互感器接BC相;f）开关两侧应安装避雷器；g）开关电缆出线与路线导线接续应采用楔型、C型压接线夹；h）铜铝导体的连接必须使用铜铝金具；i）电压互感器引线与
8、路线导线应使用线夹连接；J）开关、电压互感器与终端间连接线正确、坚固、布线美观。3. 2.3柱上分界负荷开关安装应符合以下规定a）安装坚固可靠，水平倾斜不大于托架长度的1/100；b）引线的连接处应留有防水弯；C）外壳应可靠接地，接地电阻值符合规定；d）开关的电源侧、负荷侧安装时与路线电源侧、负荷侧相对应;e）开关A、B、C三相安装时与路线A、B、C三相相对应；f）开关两侧应安装避雷器；g）开关电缆出线与路线导线接续应采用楔型、C型压接线夹；h）铜铝导体的连接必须使用铜铝金具；i）开关与终端间连接线正确、坚固、布线美观。4防雷及接地4. 1普通规定1.1.1 开关的两侧装设避雷器；1.1.2
9、开关外壳、避雷器及电缆金属外皮应接地；1.1.3 安装柱上开关的电杆应设置接地网，接地电阻应符合规定。4.2 防雷设施安装避雷器应选择密封结构良好的无间隙氧化锌避雷器，参数选择应与本系统中性点接地方式相匹配；避雷器引线与路线导线应使用线夹连接；避雷器安装坚固，罗列整齐，上下一致；引下线应短而直，连接密切；与电气局部连接，不应使避雷器产生外加应力；下引线应可靠接地、接地电阻值应符合规定。4.3 接地装置安装接地体顶面埋设深度应符合设计规定，角钢及钢管接地体应垂直配置。除接地体外，接地体引出线的垂直局部和接地装置焊接部位应作防腐处理；在作防腐处理前，外表必须除锈并去掉焊接处残留的焊药；垂直接地体的间距不宜小于其长度的2倍，水平接地体的间距应符合设计规定；每一个电气装置的接地应以单独的接地线与接地干线相连接，不得在一个接地线中串接几个需要接地的电气装置；接地体敷设完后其回填土内不应夹有石块和建造垃圾等，外取的土壤不得有较强的腐蚀性，在回填土时应分层夯实。
