1、IOkV及以下变电所设计规范（电气部分）第一节一般规定1配电装置的布置和导体、电器、架构的选择，应符合正常运行、检修、短路和过电压等情况的要求。2配电装置各回路的相序排列宜一致，硬导体应涂刷相色油漆或相色标志。色别应为IJ相黄色，L2相绿色，L3相红色。3海拔超过IooOm的地区，配电装置应选择适用于该海拔高度的电器和电瓷产品。其外部绝缘的冲击和工频试验电压，应符合现行国家标准高压电气设备绝缘试验电压和试验方法的有关规定。高压电器用于海拔超过100Om的地区时，导体载流量可不计其影响。4电气设备外露可导电部分，必须与接地装置有可靠的电气连接。成排的配电装置的两端均应与接地线相连。第二节主接线1
2、配电所、变电所的高压及低压母线宜采用单母线或分段单母线接线。当供电连续性要求很高时，高压母线可采用分段单母线带旁路母线或双母线的接线。2配电所专用电源线的进线开关宜采用断路器或带熔断器的负荷开关。当无继电保护和自动装置要求，且出线回路少无需带负荷操作时，可采用隔离开关或隔离触头O3从总配电所以放射式向分配电所供电时，该分配电所的电源进线开关宜采用隔离开关或隔离触头。当分配电所需要带负荷操作或继电保护、自动装置有要求时，应采用断路器。4配电所的IokV或6kV非专用电源线的进线侧，应装设带保护的开关设备。5IOkV或6kV母线的分段处宜装设断路器，当不需带负荷操作且无继电保护和自动装置要求时，可

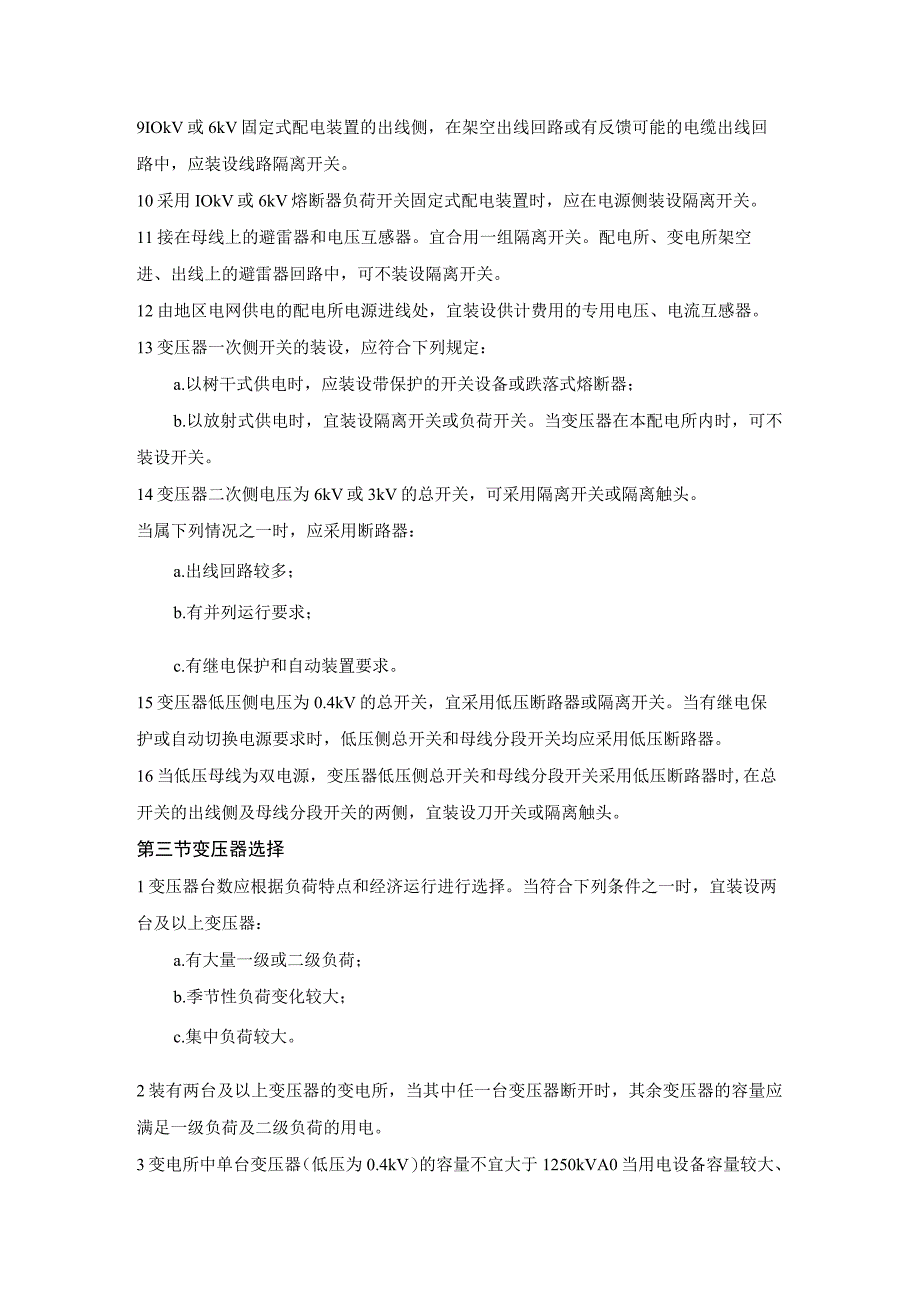

3、装设隔离开关或隔离触头。6两配电所之间的联络线，应在供电侧的配电所装设断路器，另侧装设隔离开关或负荷开关；当两侧的供电可能性相同时，应在两侧均装设断路器。7配电所的引出线宜装设断路器。当满足继电保护和操作要求时，可装设带熔断器的负荷开关。8向频繁操作的高压用电设备供电的出线开关兼做操作开关时，应采用具有频繁操作性能的断路器。9IOkV或6kV固定式配电装置的出线侧，在架空出线回路或有反馈可能的电缆出线回路中，应装设线路隔离开关。10采用IOkV或6kV熔断器负荷开关固定式配电装置时，应在电源侧装设隔离开关。11接在母线上的避雷器和电压互感器。宜合用一组隔离开关。配电所、变电所架空进、出线上的避
4、雷器回路中，可不装设隔离开关。12由地区电网供电的配电所电源进线处，宜装设供计费用的专用电压、电流互感器。13变压器一次侧开关的装设，应符合下列规定：a.以树干式供电时，应装设带保护的开关设备或跌落式熔断器；b.以放射式供电时，宜装设隔离开关或负荷开关。当变压器在本配电所内时，可不装设开关。14变压器二次侧电压为6kV或3kV的总开关，可采用隔离开关或隔离触头。当属下列情况之一时，应采用断路器：a.出线回路较多；b.有并列运行要求；c.有继电保护和自动装置要求。15变压器低压侧电压为0.4kV的总开关，宜采用低压断路器或隔离开关。当有继电保护或自动切换电源要求时，低压侧总开关和母线分段开关均应

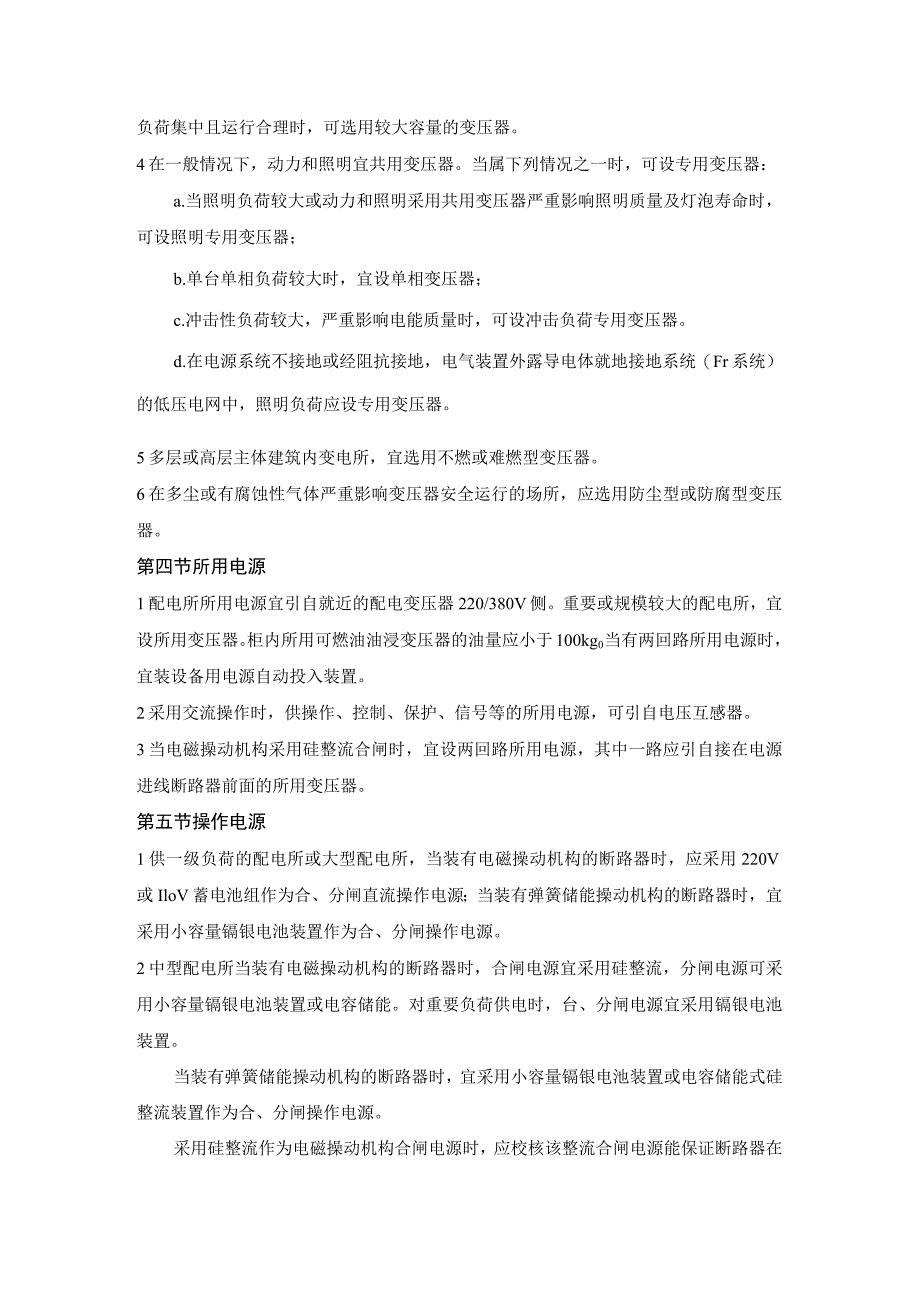

5、采用低压断路器。16当低压母线为双电源，变压器低压侧总开关和母线分段开关采用低压断路器时,在总开关的出线侧及母线分段开关的两侧，宜装设刀开关或隔离触头。第三节变压器选择1变压器台数应根据负荷特点和经济运行进行选择。当符合下列条件之一时，宜装设两台及以上变压器：a.有大量一级或二级负荷；b.季节性负荷变化较大；c.集中负荷较大。2装有两台及以上变压器的变电所，当其中任一台变压器断开时，其余变压器的容量应满足一级负荷及二级负荷的用电。3变电所中单台变压器（低压为0.4kV）的容量不宜大于1250kVA0当用电设备容量较大、负荷集中且运行合理时，可选用较大容量的变压器。4在一般情况下，动力和照明宜共
6、用变压器。当属下列情况之一时，可设专用变压器：a.当照明负荷较大或动力和照明采用共用变压器严重影响照明质量及灯泡寿命时，可设照明专用变压器；b.单台单相负荷较大时，宜设单相变压器；c.冲击性负荷较大，严重影响电能质量时，可设冲击负荷专用变压器。d.在电源系统不接地或经阻抗接地，电气装置外露导电体就地接地系统（Fr系统）的低压电网中，照明负荷应设专用变压器。5多层或高层主体建筑内变电所，宜选用不燃或难燃型变压器。6在多尘或有腐蚀性气体严重影响变压器安全运行的场所，应选用防尘型或防腐型变压器。第四节所用电源1配电所所用电源宜引自就近的配电变压器220/380V侧。重要或规模较大的配电所，宜设所用变
7、压器。柜内所用可燃油油浸变压器的油量应小于100kg0当有两回路所用电源时，宜装设备用电源自动投入装置。2采用交流操作时，供操作、控制、保护、信号等的所用电源，可引自电压互感器。3当电磁操动机构采用硅整流合闸时，宜设两回路所用电源，其中一路应引自接在电源进线断路器前面的所用变压器。第五节操作电源1供一级负荷的配电所或大型配电所，当装有电磁操动机构的断路器时，应采用220V或IloV蓄电池组作为合、分闸直流操作电源；当装有弹簧储能操动机构的断路器时，宜采用小容量镉银电池装置作为合、分闸操作电源。2中型配电所当装有电磁操动机构的断路器时，合闸电源宜采用硅整流，分闸电源可采用小容量镉银电池装置或电容储能。对重要负荷供电时，台、分闸电源宜采用镉银电池装置。当装有弹簧储能操动机构的断路器时，宜采用小容量镉银电池装置或电容储能式硅整流装置作为合、分闸操作电源。采用硅整流作为电磁操动机构合闸电源时，应校核该整流合闸电源能保证断路器在事故情况下可靠合闸。3小型配电所宜采用弹簧储能操动机构合闸和去分流分闸的全交流操作。
