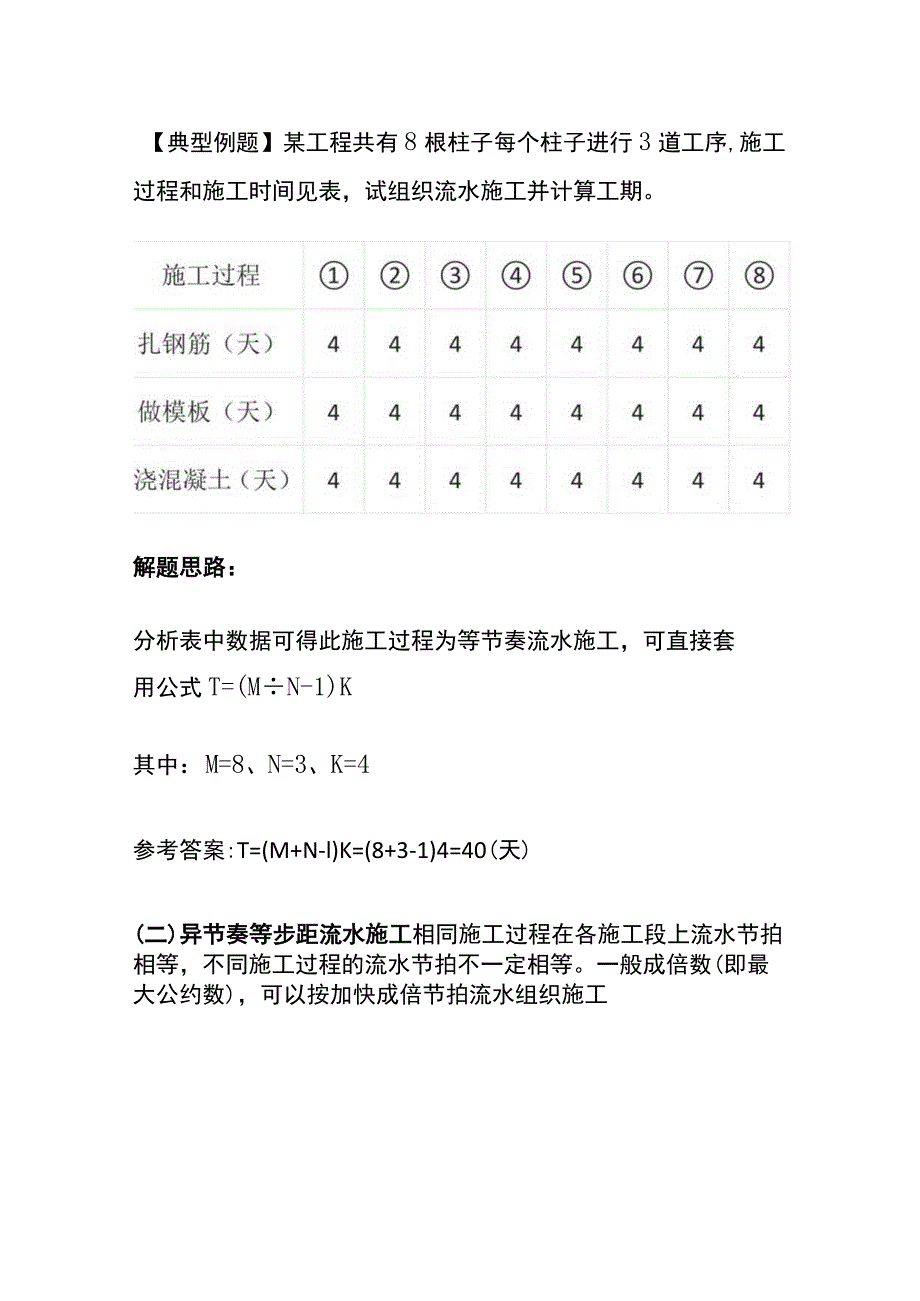

1、一建建筑实务案例必考：流水施工计算要点及横道图绘制全考点一、流水施工参数汇总组织形式等节奏异节奏等步距无节奏流水节 各个施工段拍(t)上的流水节拍均相等流水步 相等距(k)同施工过程相等;不同施工过程为倍数关系相等不全相等不等工期(T)T= (M+N-l) K+GT=K+Tn+G其中：M=施工段、N=施工队伍数量、K=流水节拍、G=施工间歇、WTn=最后一个过程流水节拍之和施工队相等不等相等伍数二、各流水施工典型例题(一)等节奏流水施工【典型例题】某工程共有8根柱子每个柱子进行3道工序,施工过程和施工时间见表，试组织流水施工并计算工期。解题思路：分析表中数据可得此施工过程为等节奏流水施工，可直
2、接套用公式T=(MN-1)K其中：M=8、N=3、K=4参考答案:T=(M+N-l)K=(8+3-1)4=40(天)(二)异节奏等步距流水施工相同施工过程在各施工段上流水节拍相等，不同施工过程的流水节拍不一定相等。一般成倍数(即最大公约数)，可以按加快成倍节拍流水组织施工【典型例题】某建筑群共有6个单元，一个单元的施工过程和施工时间见表，组织流水施工并计算工期。施工过程挖土垫层混凝土基础砌墙基回填施工时间(d)121218126解题思路：由题意得本题M=6,流水节拍t分别为12、12、18、12、6,存在最大公约数6,所以本工程组织成倍节拍流水施工最理想。最大公约数即为流水步距K=6专业队伍数
3、b=tK施工过程挖垫层混凝土基础砌墙基回填土施工时间(Cl)121218126队伍数(b=tK)22321参考答案：T=(M+N-1)K=(6+2+2+3+2+1-1)6=90(d)(三)无节奏流水施工1.特点(1)各施工过程在各施工段的流水节拍不全相等(2)相邻施工过程的流水步距不尽相等(3)专业工作队数等于施工过程数(4)各专业工作队能够在各施工段上连续作业，但有的施工过程间可能有间隔时间【典型例题】某预制柱工程分为模板安装、绑扎钢筋、浇注混凝土三个施工过程四个施工段进行施工(见下表单位d)0由于柱的截面高度不同，各施工过程在各段上的流水节拍不同。试按无节奏流水计算工期及绘制施工进度计划。
4、施工段施工过程一二三四1模板安装34342绑扎钢筋23323浇筑混凝土1232解题思路：由题意可知，上述施工过程为无节奏流水施工。可采用大差法计算流水步距(1)各施工过程流水节拍累加数列1模板安装：3710142绑扎钢筋:258103浇筑混凝土：1368(2)错位相减，取最大值的流水步距所以Kl,2=6所以K2,3=5参考答案：总工期T=2K+2Tn=(6+5)+(1+2+3+2)=19(d)横道图如下：三、横道图绘制原则1.横道的绘制要按每个过程依次绘制，同一行线段连续无间隔2、同一过程横道绘制需一上一下错开3、第一过程从最左边开始，第二、三等过程与上一过程开始时间之差为流水步距K4、绘制横道图时，有单位一定要标注单位5、横道图最后一格显示的时间即为工期，可利用横道图检查工期是否计算正确考点总结：流水施工掌握此知识点的话，可以轻松拿分。此考点大家需要能区分流水施工形式，记住计算公式。横道图绘制一定要注意单位以及每个空格代表的时间。
