《TIG焊的焊接操作手法.docx》由会员分享，可在线阅读，更多相关《TIG焊的焊接操作手法.docx（3页珍藏版）》请在第壹文秘上搜索。

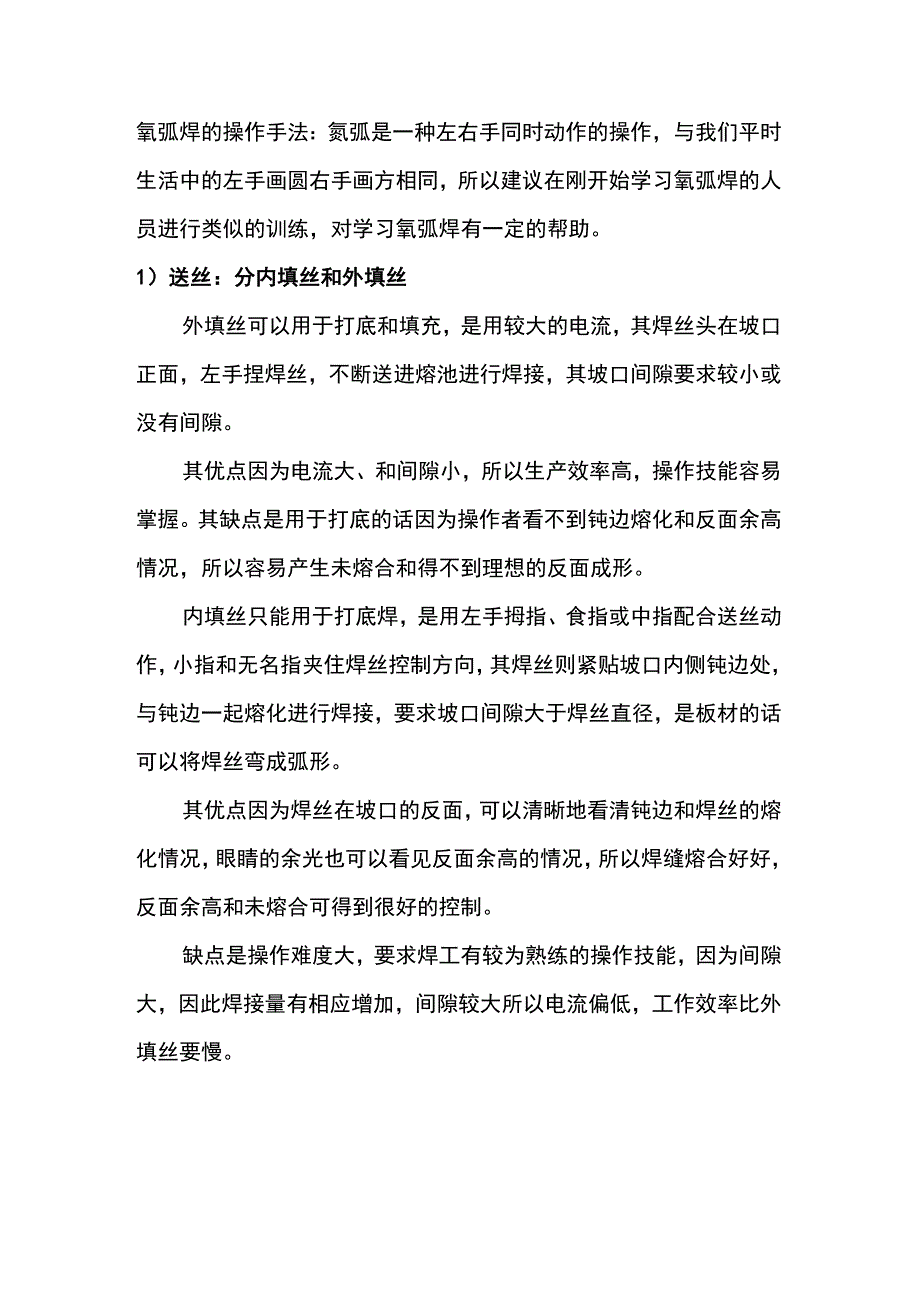

1、氧弧焊的操作手法：氮弧是一种左右手同时动作的操作，与我们平时生活中的左手画圆右手画方相同，所以建议在刚开始学习氧弧焊的人员进行类似的训练，对学习氧弧焊有一定的帮助。1）送丝：分内填丝和外填丝外填丝可以用于打底和填充，是用较大的电流，其焊丝头在坡口正面，左手捏焊丝，不断送进熔池进行焊接，其坡口间隙要求较小或没有间隙。其优点因为电流大、和间隙小，所以生产效率高，操作技能容易掌握。其缺点是用于打底的话因为操作者看不到钝边熔化和反面余高情况，所以容易产生未熔合和得不到理想的反面成形。内填丝只能用于打底焊，是用左手拇指、食指或中指配合送丝动作，小指和无名指夹住焊丝控制方向，其焊丝则紧贴坡口内侧钝边处，与

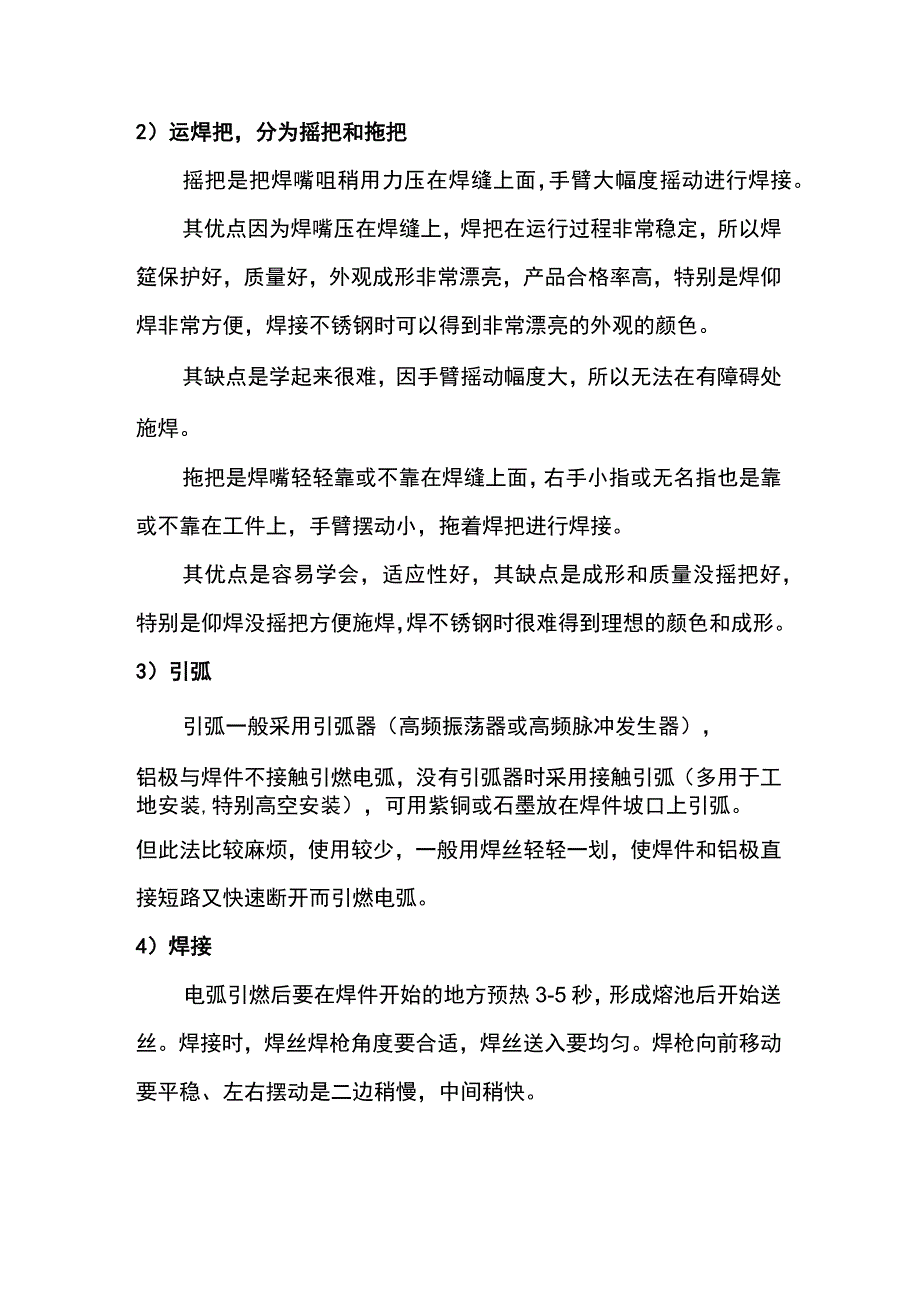

2、钝边一起熔化进行焊接，要求坡口间隙大于焊丝直径，是板材的话可以将焊丝弯成弧形。其优点因为焊丝在坡口的反面，可以清晰地看清钝边和焊丝的熔化情况，眼睛的余光也可以看见反面余高的情况，所以焊缝熔合好好，反面余高和未熔合可得到很好的控制。缺点是操作难度大，要求焊工有较为熟练的操作技能，因为间隙大，因此焊接量有相应增加，间隙较大所以电流偏低，工作效率比外填丝要慢。2）运焊把，分为摇把和拖把摇把是把焊嘴咀稍用力压在焊缝上面，手臂大幅度摇动进行焊接。其优点因为焊嘴压在焊缝上，焊把在运行过程非常稳定，所以焊筵保护好，质量好，外观成形非常漂亮，产品合格率高，特别是焊仰焊非常方便，焊接不锈钢时可以得到非常漂亮的外
3、观的颜色。其缺点是学起来很难，因手臂摇动幅度大，所以无法在有障碍处施焊。拖把是焊嘴轻轻靠或不靠在焊缝上面，右手小指或无名指也是靠或不靠在工件上，手臂摆动小，拖着焊把进行焊接。其优点是容易学会，适应性好，其缺点是成形和质量没摇把好，特别是仰焊没摇把方便施焊，焊不锈钢时很难得到理想的颜色和成形。3）引弧引弧一般采用引弧器（高频振荡器或高频脉冲发生器），铝极与焊件不接触引燃电弧，没有引弧器时采用接触引弧（多用于工地安装,特别高空安装），可用紫铜或石墨放在焊件坡口上引弧。但此法比较麻烦，使用较少，一般用焊丝轻轻一划，使焊件和铝极直接短路又快速断开而引燃电弧。4）焊接电弧引燃后要在焊件开始的地方预热3-

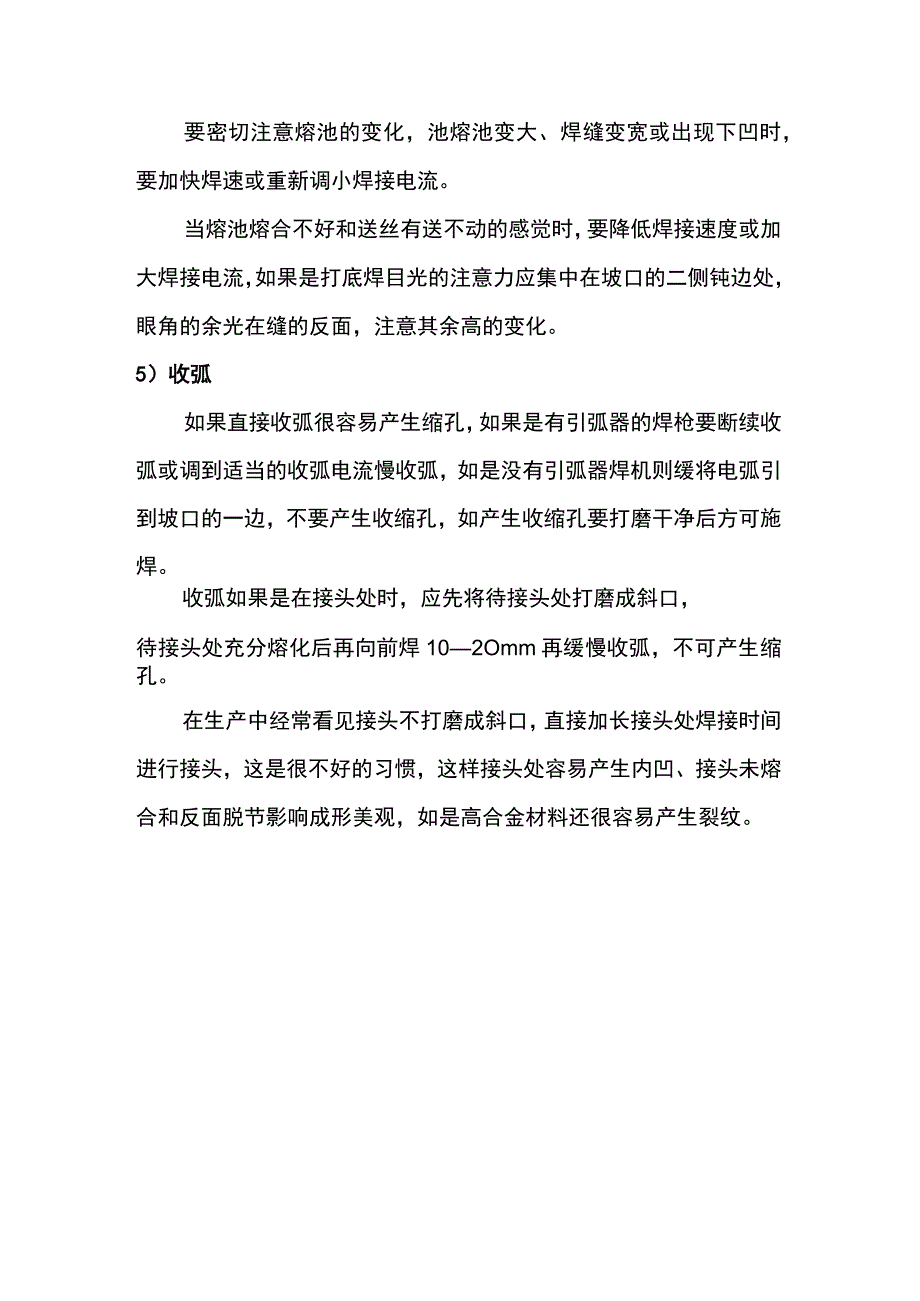

4、5秒，形成熔池后开始送丝。焊接时，焊丝焊枪角度要合适，焊丝送入要均匀。焊枪向前移动要平稳、左右摆动是二边稍慢，中间稍快。要密切注意熔池的变化，池熔池变大、焊缝变宽或出现下凹时，要加快焊速或重新调小焊接电流。当熔池熔合不好和送丝有送不动的感觉时，要降低焊接速度或加大焊接电流，如果是打底焊目光的注意力应集中在坡口的二侧钝边处，眼角的余光在缝的反面，注意其余高的变化。5）收弧如果直接收弧很容易产生缩孔，如果是有引弧器的焊枪要断续收弧或调到适当的收弧电流慢收弧，如是没有引弧器焊机则缓将电弧引到坡口的一边，不要产生收缩孔，如产生收缩孔要打磨干净后方可施焊。收弧如果是在接头处时，应先将待接头处打磨成斜口，待接头处充分熔化后再向前焊102Omm再缓慢收弧，不可产生缩孔。在生产中经常看见接头不打磨成斜口，直接加长接头处焊接时间进行接头，这是很不好的习惯，这样接头处容易产生内凹、接头未熔合和反面脱节影响成形美观，如是高合金材料还很容易产生裂纹。
