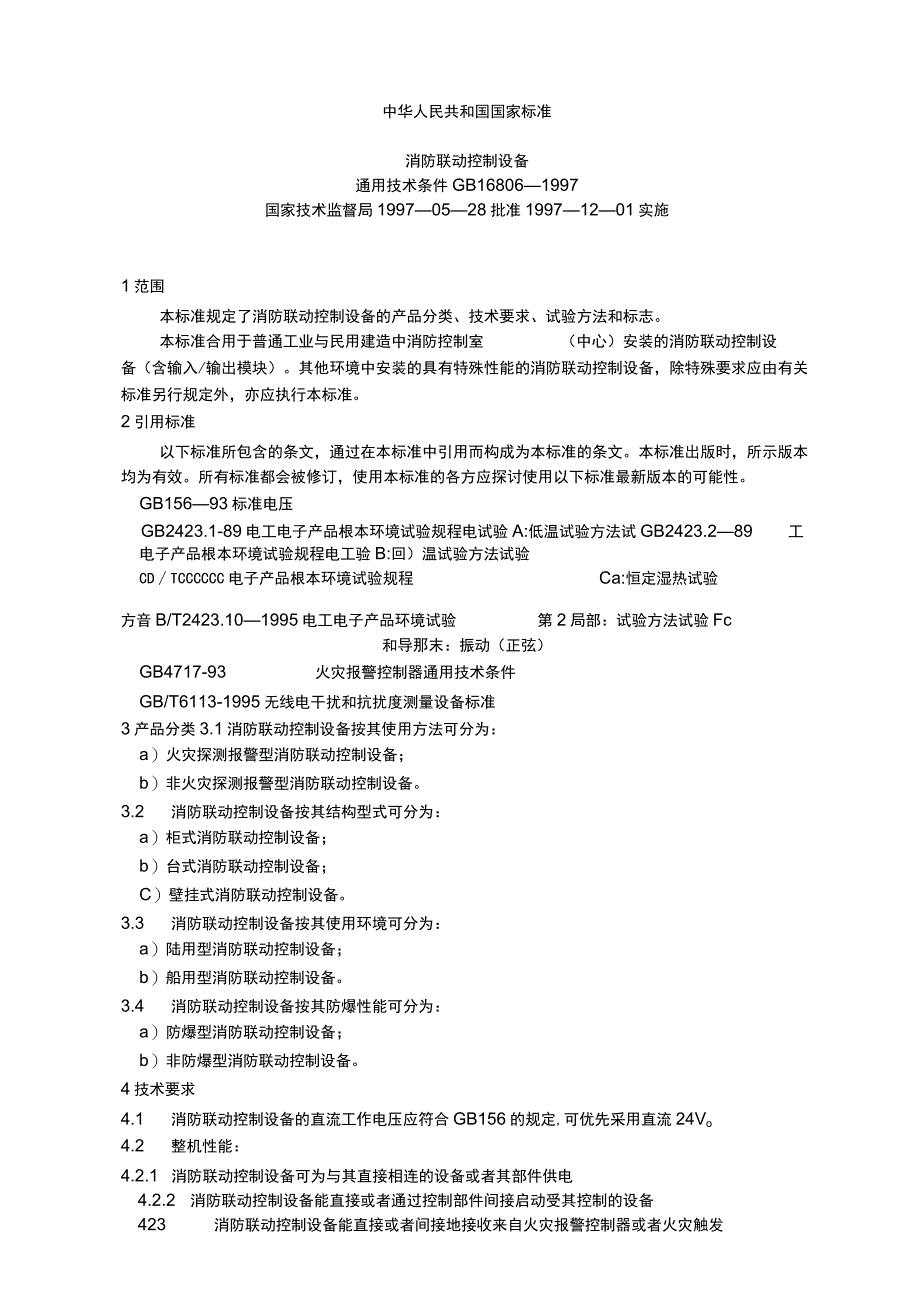

1、中华人民共和国国家标准消防联动控制设备通用技术条件GB168061997国家技术监督局19970528批准19971201实施1范围本标准规定了消防联动控制设备的产品分类、技术要求、试验方法和标志。本标准合用于普通工业与民用建造中消防控制室（中心）安装的消防联动控制设备（含输入/输出模块）。其他环境中安装的具有特殊性能的消防联动控制设备，除特殊要求应由有关标准另行规定外，亦应执行本标准。2引用标准以下标准所包含的条文，通过在本标准中引用而构成为本标准的条文。本标准出版时，所示版本均为有效。所有标准都会被修订，使用本标准的各方应探讨使用以下标准最新版本的可能性。GB15693标准电压GB2423
2、.1-89电工电子产品根本环境试验规程电试验A:低温试验方法试GB2423.289工电子产品根本环境试验规程电工验B:回）温试验方法试验CDTCCCCCC电子产品根本环境试验规程Ca:恒定湿热试验方音B/T2423.101995电工电子产品环境试验第2局部：试验方法试验Fc和导那末：振动（正弦）GB4717-93火灾报警控制器通用技术条件GB/T6113-1995无线电干扰和抗扰度测量设备标准3产品分类3.1消防联动控制设备按其使用方法可分为：a）火灾探测报警型消防联动控制设备；b）非火灾探测报警型消防联动控制设备。3.2 消防联动控制设备按其结构型式可分为：a）柜式消防联动控制设备；b）台式
3、消防联动控制设备；C）壁挂式消防联动控制设备。3.3 消防联动控制设备按其使用环境可分为：a）陆用型消防联动控制设备；b）船用型消防联动控制设备。3.4 消防联动控制设备按其防爆性能可分为：a）防爆型消防联动控制设备；b）非防爆型消防联动控制设备。4技术要求4.1 消防联动控制设备的直流工作电压应符合GB156的规定,可优先采用直流24Vo4.2 整机性能：4.2.1 消防联动控制设备可为与其直接相连的设备或者其部件供电4.2.2 消防联动控制设备能直接或者通过控制部件间接启动受其控制的设备423消防联动控制设备能直接或者间接地接收来自火灾报警控制器或者火灾触发器件的相关火灾报警信号，并发出声

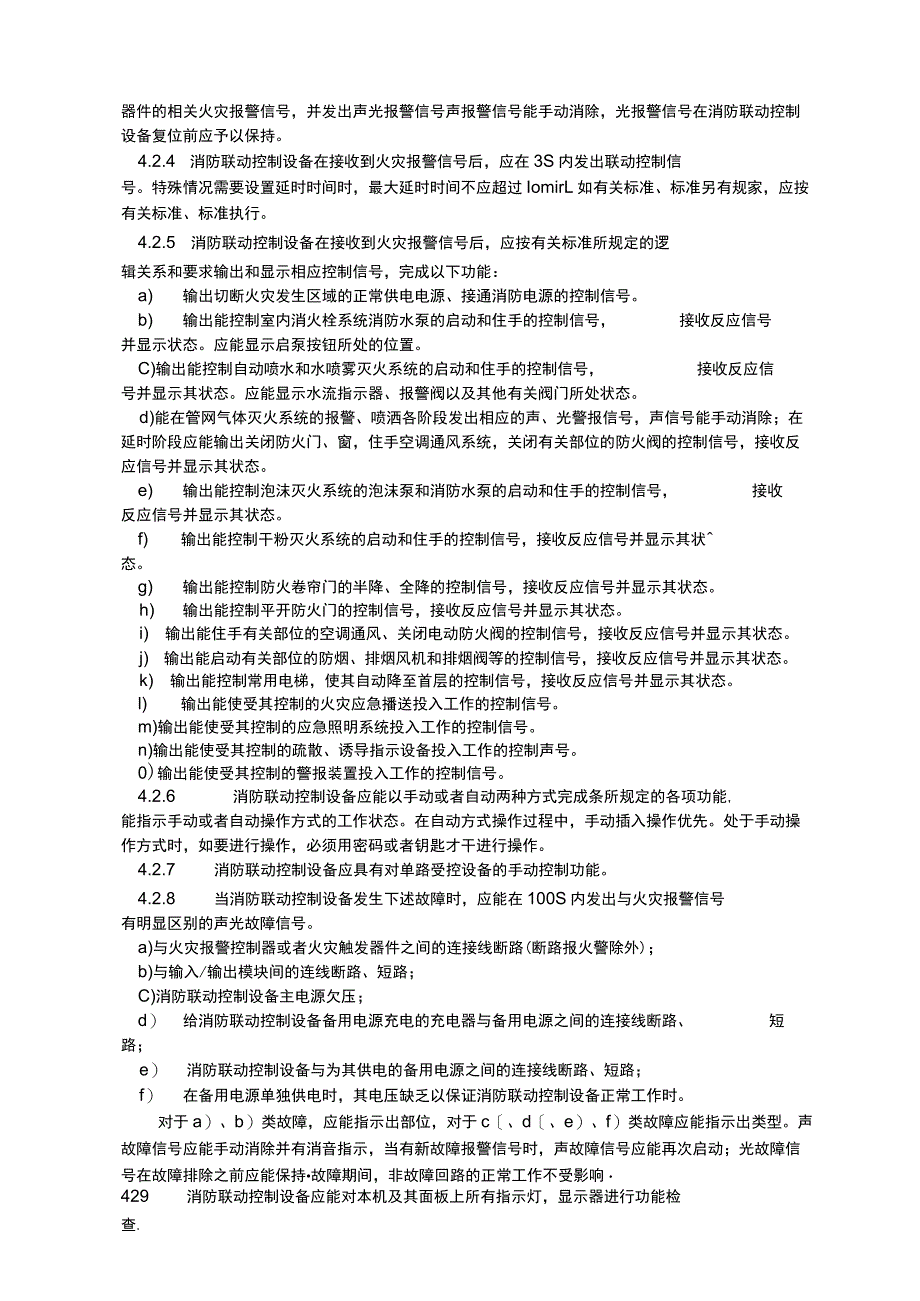

4、光报警信号声报警信号能手动消除，光报警信号在消防联动控制设备复位前应予以保持。4.2.4 消防联动控制设备在接收到火灾报警信号后，应在3S内发出联动控制信号。特殊情况需要设置延时时间时，最大延时时间不应超过IomirL如有关标准、标准另有规家，应按有关标准、标准执行。4.2.5 消防联动控制设备在接收到火灾报警信号后，应按有关标准所规定的逻辑关系和要求输出和显示相应控制信号，完成以下功能：a) 输出切断火灾发生区域的正常供电电源、接通消防电源的控制信号。b) 输出能控制室内消火栓系统消防水泵的启动和住手的控制信号，接收反应信号并显示状态。应能显示启泵按钮所处的位置。C)输出能控制自动喷水和水喷
5、雾灭火系统的启动和住手的控制信号，接收反应信号并显示其状态。应能显示水流指示器、报警阀以及其他有关阀门所处状态。d)能在管网气体灭火系统的报警、喷洒各阶段发出相应的声、光警报信号，声信号能手动消除；在延时阶段应能输出关闭防火门、窗，住手空调通风系统，关闭有关部位的防火阀的控制信号，接收反应信号并显示其状态。e) 输出能控制泡沫灭火系统的泡沫泵和消防水泵的启动和住手的控制信号，接收反应信号并显示其状态。f) 输出能控制干粉灭火系统的启动和住手的控制信号，接收反应信号并显示其状态。g) 输出能控制防火卷帘门的半降、全降的控制信号，接收反应信号并显示其状态。h) 输出能控制平开防火门的控制信号，接收
6、反应信号并显示其状态。i) 输出能住手有关部位的空调通风、关闭电动防火阀的控制信号，接收反应信号并显示其状态。j) 输出能启动有关部位的防烟、排烟风机和排烟阀等的控制信号，接收反应信号并显示其状态。k) 输出能控制常用电梯，使其自动降至首层的控制信号，接收反应信号并显示其状态。l) 输出能使受其控制的火灾应急播送投入工作的控制信号。m)输出能使受其控制的应急照明系统投入工作的控制信号。n)输出能使受其控制的疏散、诱导指示设备投入工作的控制声号。0)输出能使受其控制的警报装置投入工作的控制信号。4.2.6 消防联动控制设备应能以手动或者自动两种方式完成条所规定的各项功能,能指示手动或者自动操作方
7、式的工作状态。在自动方式操作过程中，手动插入操作优先。处于手动操作方式时，如要进行操作，必须用密码或者钥匙才干进行操作。4.2.7 消防联动控制设备应具有对单路受控设备的手动控制功能。4.2.8 当消防联动控制设备发生下述故障时，应能在100S内发出与火灾报警信号有明显区别的声光故障信号。a)与火灾报警控制器或者火灾触发器件之间的连接线断路(断路报火警除外)；b)与输入/输出模块间的连线断路、短路；C)消防联动控制设备主电源欠压；d） 给消防联动控制设备备用电源充电的充电器与备用电源之间的连接线断路、短路；e） 消防联动控制设备与为其供电的备用电源之间的连接线断路、短路；f） 在备用电源单独供

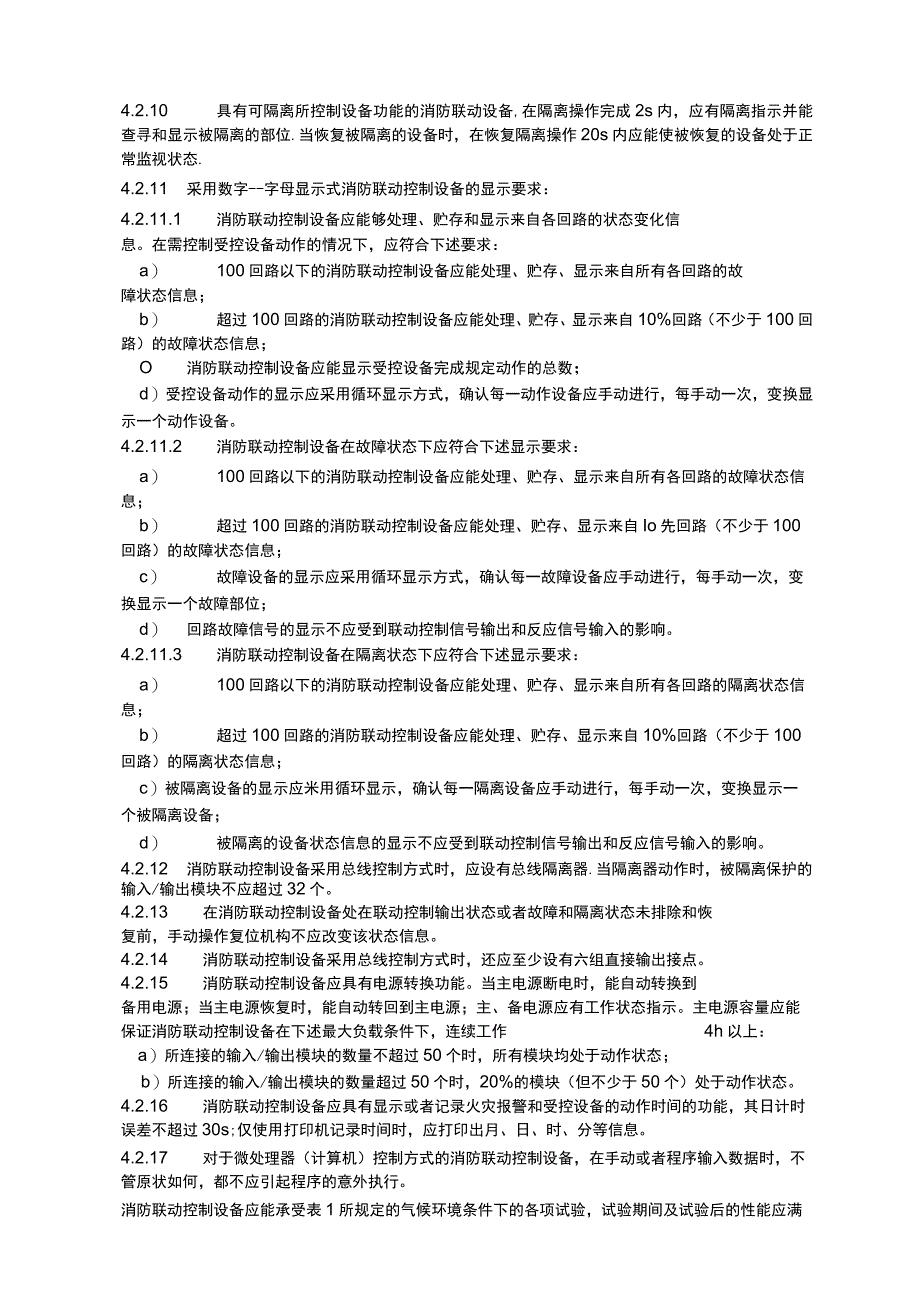

8、电时，其电压缺乏以保证消防联动控制设备正常工作时。对于a）、b）类故障，应能指示出部位，对于c、d、e）、f）类故障应能指示出类型。声故障信号应能手动消除并有消音指示，当有新故障报警信号时，声故障信号应能再次启动；光故障信号在故障排除之前应能保持故障期间，非故障回路的正常工作不受影响429消防联动控制设备应能对本机及其面板上所有指示灯，显示器进行功能检查.4.2.10 具有可隔离所控制设备功能的消防联动设备,在隔离操作完成2s内，应有隔离指示并能查寻和显示被隔离的部位.当恢复被隔离的设备时，在恢复隔离操作20s内应能使被恢复的设备处于正常监视状态.4.2.11 采用数字-字母显示式消防联动控制
9、设备的显示要求：4.2.11.1 消防联动控制设备应能够处理、贮存和显示来自各回路的状态变化信息。在需控制受控设备动作的情况下，应符合下述要求：a） 100回路以下的消防联动控制设备应能处理、贮存、显示来自所有各回路的故障状态信息；b） 超过100回路的消防联动控制设备应能处理、贮存、显示来自10%回路（不少于100回路）的故障状态信息；O消防联动控制设备应能显示受控设备完成规定动作的总数；d）受控设备动作的显示应采用循环显示方式，确认每一动作设备应手动进行，每手动一次，变换显示一个动作设备。4.2.11.2 消防联动控制设备在故障状态下应符合下述显示要求：a） 100回路以下的消防联动控制设
10、备应能处理、贮存、显示来自所有各回路的故障状态信息；b） 超过100回路的消防联动控制设备应能处理、贮存、显示来自Io先回路（不少于100回路）的故障状态信息；c） 故障设备的显示应采用循环显示方式，确认每一故障设备应手动进行，每手动一次，变换显示一个故障部位；d） 回路故障信号的显示不应受到联动控制信号输出和反应信号输入的影响。4.2.11.3 消防联动控制设备在隔离状态下应符合下述显示要求：a） 100回路以下的消防联动控制设备应能处理、贮存、显示来自所有各回路的隔离状态信息；b） 超过100回路的消防联动控制设备应能处理、贮存、显示来自10%回路（不少于100回路）的隔离状态信息；c）被
11、隔离设备的显示应米用循环显示，确认每一隔离设备应手动进行，每手动一次，变换显示一个被隔离设备；d） 被隔离的设备状态信息的显示不应受到联动控制信号输出和反应信号输入的影响。4.2.12 消防联动控制设备采用总线控制方式时，应设有总线隔离器.当隔离器动作时，被隔离保护的输入/输出模块不应超过32个。4.2.13 在消防联动控制设备处在联动控制输出状态或者故障和隔离状态未排除和恢复前，手动操作复位机构不应改变该状态信息。4.2.14 消防联动控制设备采用总线控制方式时，还应至少设有六组直接输出接点。4.2.15 消防联动控制设备应具有电源转换功能。当主电源断电时，能自动转换到备用电源；当主电源恢复
12、时，能自动转回到主电源；主、备电源应有工作状态指示。主电源容量应能保证消防联动控制设备在下述最大负载条件下，连续工作4h以上：a）所连接的输入/输出模块的数量不超过50个时，所有模块均处于动作状态；b）所连接的输入/输出模块的数量超过50个时，20%的模块（但不少于50个）处于动作状态。4.2.16 消防联动控制设备应具有显示或者记录火灾报警和受控设备的动作时间的功能，其日计时误差不超过30s;仅使用打印机记录时间时，应打印出月、日、时、分等信息。4.2.17 对于微处理器（计算机）控制方式的消防联动控制设备，在手动或者程序输入数据时，不管原状如何，都不应引起程序的意外执行。消防联动控制设备应
13、能承受表1所规定的气候环境条件下的各项试验，试验期间及试验后的性能应满足本标准第5章有关试验要求。表1试验名称试验参数试验条件工作状态高温试验温度40r不通电状态14h正常监视状态2h持续时间16h低温试验温度or不通电状态14h正常监视状态2h持续时间一16h恒定湿热试验相对湿度92%正常监视状态温度40r持续时间9h低温贮存试验温度40r不通电状态持续时间4h4.2.19消防联动控新殳备应能承受表2所规定的机械环境试验，试验期间及试验后的性能应满足本标准第5章有关试验要求。表2试验名称试验参数试验条件工作状态振动（正弦）试验频率循环范围105510HZ不通电状态驱动振幅（单振幅）0.19m
14、m扫频速率I倍频程/min共振点上保持时间10min共振点上驱动振幅/单振幅）0.19mm振动方向X、Y、Z碰撞试验碰撞能量0.5J土0.04J正常监视状态碰撞次数每一个易损点3次4.2.20消防联动控制设备应能承受表3所规定的电干扰案件不等各项试验试验期间及试验后的性能应满足本标准第5章有关试验要求.表3试验名称试验参数试验条件工作状态辐射电磁场试验礴10Vm正常监视状态频率范围1MHzIGHz静电放电试验放电电压8000V正常监视状态放电次数10电瞬变脉冲试验瞬变脉冲电压AC电源线2kV其他连接线IkV正常监视状态极性正、负时间每次Imin共3次电源瞬变试验电源瞬变方式通电9s一断电1s正
15、常监视状态施加次数500次施加方式6次/min4221当交流电网供电电压变动幅度不超过额定电压122OV）的+10%-15%,频率偏差不超过标准频率（50Hz）1%时，消防联动控制设备应能正常工作。其输出直流电压的电压稳定度（在最大负载条件下）和负载稳定度应不大于5%o消防联动控制设备有绝缘要求的外部带电端子与机壳之间，电源插头（或者电源接线端子）与机壳之间的绝缘电阻，在正常大气条件下应分别大于20MQx50MQo上述部位还应根据额定电压承受频率为50Hz,电压为1500V（有效值，额定电压超过50V时）或者500V（有效值，额定电压不超过50V时）的交流电历时Imin的耐压试验。试验期间及试验后的性能应满足本标准第5章有关试验的要求。消防联动控制设备应经受住本标准第5章所规定的各
