《一造 水泥混凝土、沥青混合料及砌筑材料考点34个关键句全考点.docx》由会员分享，可在线阅读，更多相关《一造 水泥混凝土、沥青混合料及砌筑材料考点34个关键句全考点.docx（5页珍藏版）》请在第壹文秘上搜索。

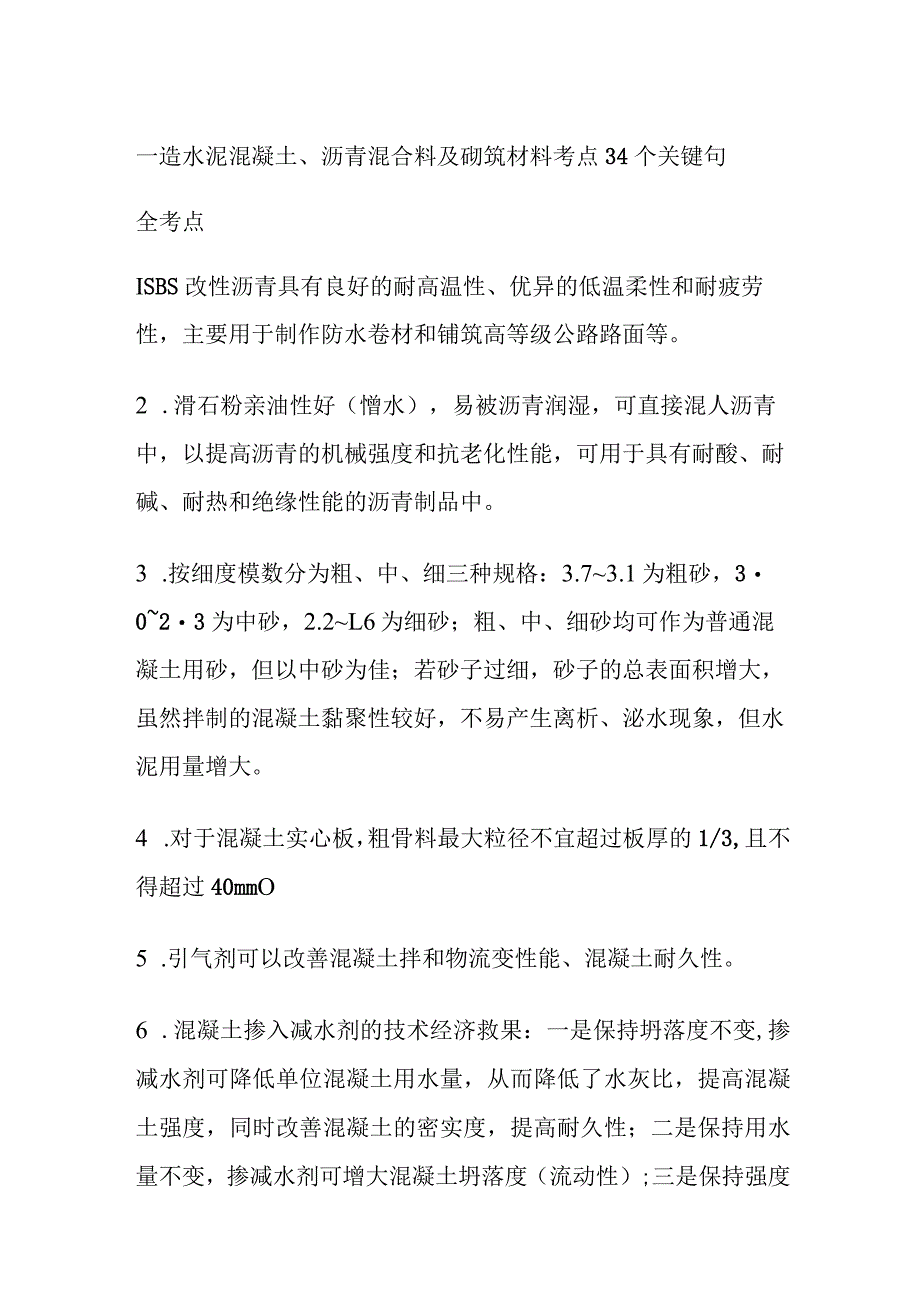

1、一造水泥混凝土、沥青混合料及砌筑材料考点34个关键句全考点ISBS改性沥青具有良好的耐高温性、优异的低温柔性和耐疲劳性，主要用于制作防水卷材和铺筑高等级公路路面等。2 .滑石粉亲油性好（憎水），易被沥青润湿，可直接混人沥青中，以提高沥青的机械强度和抗老化性能，可用于具有耐酸、耐碱、耐热和绝缘性能的沥青制品中。3 .按细度模数分为粗、中、细三种规格：3.73.1为粗砂，3023为中砂，2.2L6为细砂；粗、中、细砂均可作为普通混凝土用砂，但以中砂为佳；若砂子过细，砂子的总表面积增大，虽然拌制的混凝土黏聚性较好，不易产生离析、泌水现象，但水泥用量增大。4 .对于混凝土实心板，粗骨料最大粒径不宜超过

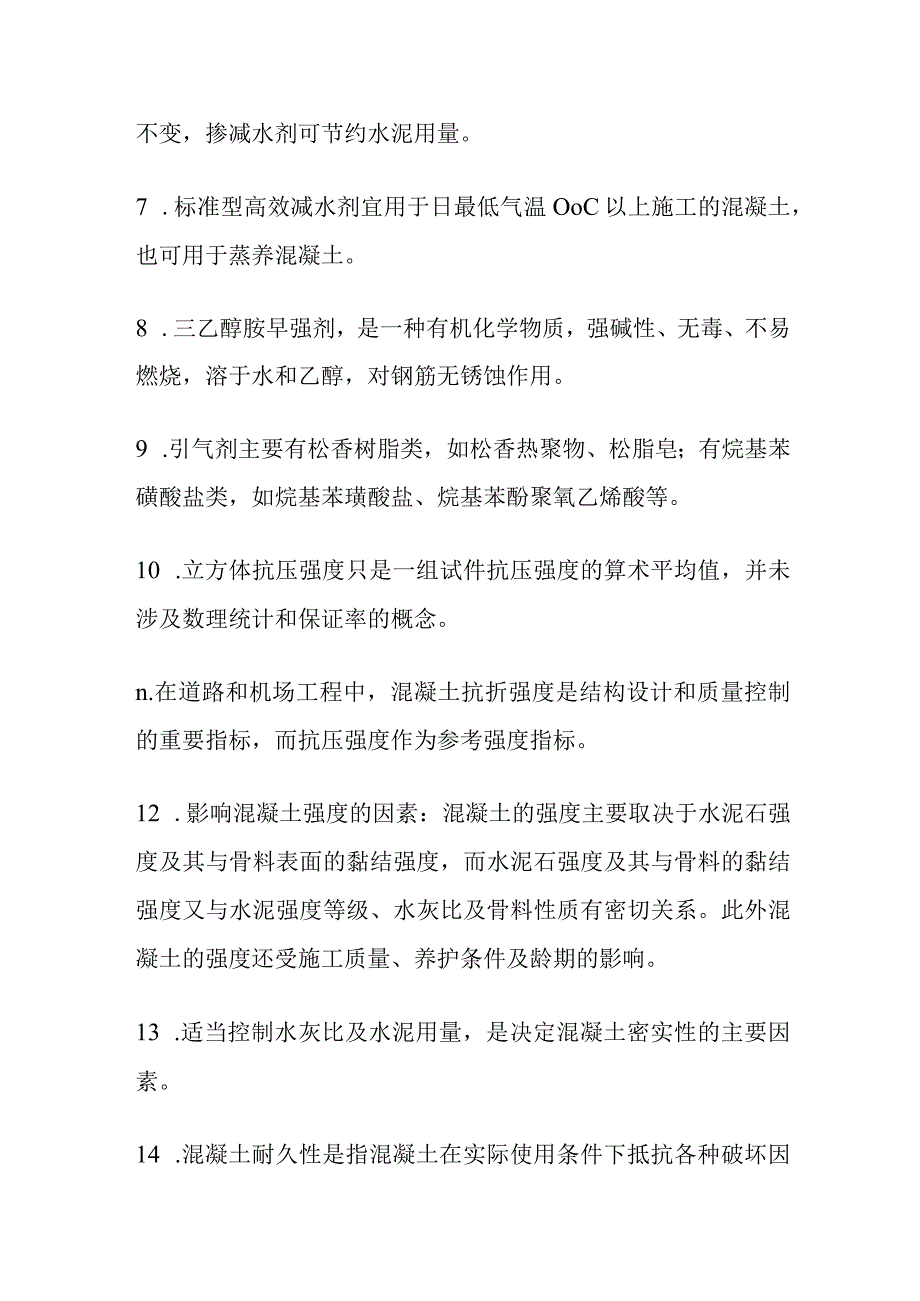

2、板厚的1/3,且不得超过40mmO5 .引气剂可以改善混凝土拌和物流变性能、混凝土耐久性。6 .混凝土掺入减水剂的技术经济救果：一是保持坍落度不变,掺减水剂可降低单位混凝土用水量，从而降低了水灰比，提高混凝土强度，同时改善混凝土的密实度，提高耐久性；二是保持用水量不变，掺减水剂可增大混凝土坍落度（流动性）;三是保持强度不变，掺减水剂可节约水泥用量。7 .标准型高效减水剂宜用于日最低气温OoC以上施工的混凝土，也可用于蒸养混凝土。8 .三乙醇胺早强剂，是一种有机化学物质，强碱性、无毒、不易燃烧，溶于水和乙醇，对钢筋无锈蚀作用。9 .引气剂主要有松香树脂类，如松香热聚物、松脂皂；有烷基苯磺酸盐类，

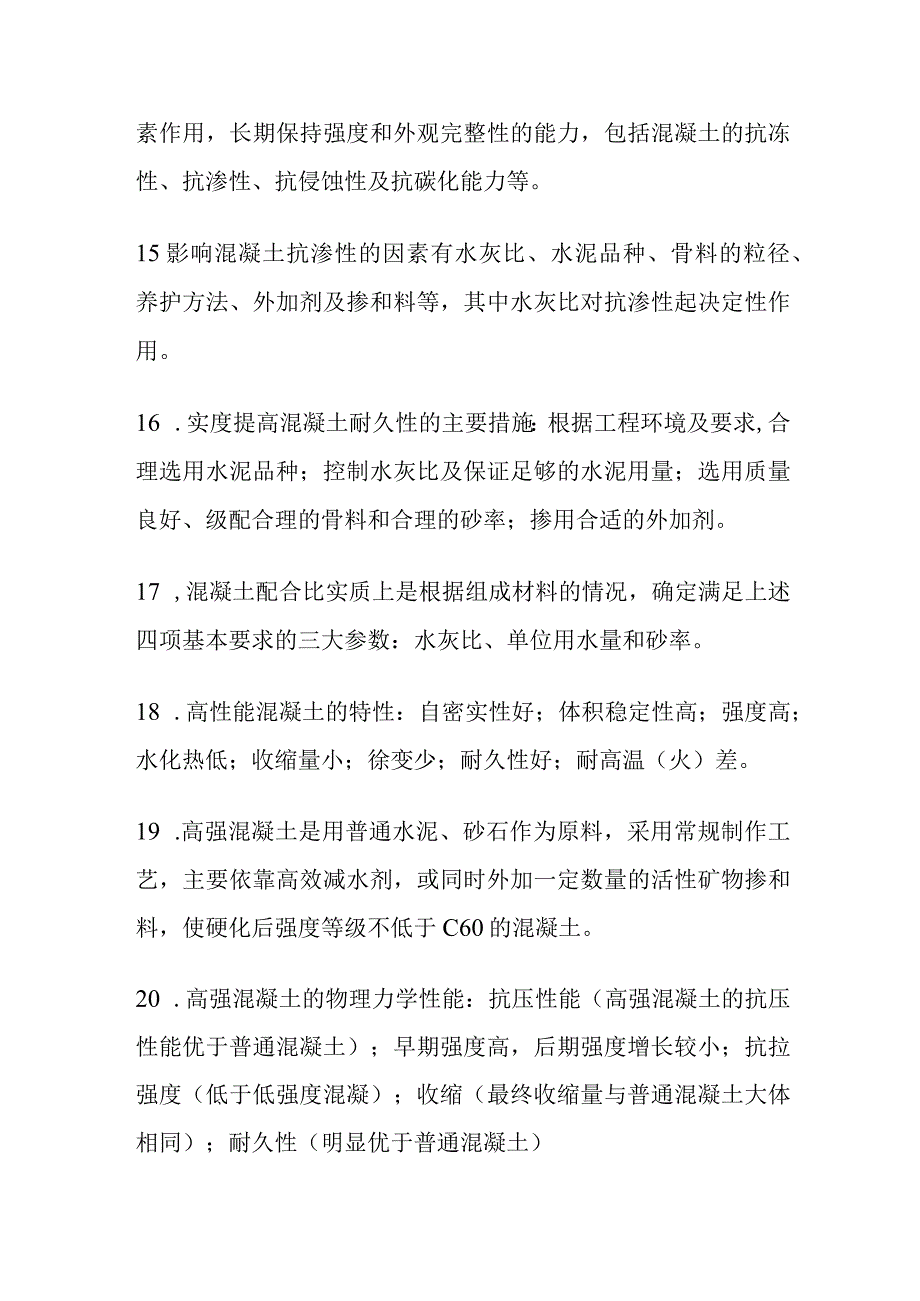

3、如烷基苯璜酸盐、烷基苯酚聚氧乙烯酸等。10 .立方体抗压强度只是一组试件抗压强度的算术平均值，并未涉及数理统计和保证率的概念。n.在道路和机场工程中，混凝土抗折强度是结构设计和质量控制的重要指标，而抗压强度作为参考强度指标。12 .影响混凝土强度的因素：混凝土的强度主要取决于水泥石强度及其与骨料表面的黏结强度，而水泥石强度及其与骨料的黏结强度又与水泥强度等级、水灰比及骨料性质有密切关系。此外混凝土的强度还受施工质量、养护条件及龄期的影响。13 .适当控制水灰比及水泥用量，是决定混凝土密实性的主要因素。14 .混凝土耐久性是指混凝土在实际使用条件下抵抗各种破坏因素作用，长期保持强度和外观完整性的
4、能力，包括混凝土的抗冻性、抗渗性、抗侵蚀性及抗碳化能力等。15影响混凝土抗渗性的因素有水灰比、水泥品种、骨料的粒径、养护方法、外加剂及掺和料等，其中水灰比对抗渗性起决定性作用。16 .实度提高混凝土耐久性的主要措施：根据工程环境及要求,合理选用水泥品种；控制水灰比及保证足够的水泥用量；选用质量良好、级配合理的骨料和合理的砂率；掺用合适的外加剂。17 ,混凝土配合比实质上是根据组成材料的情况，确定满足上述四项基本要求的三大参数：水灰比、单位用水量和砂率。18 .高性能混凝土的特性：自密实性好；体积稳定性高；强度高；水化热低；收缩量小；徐变少；耐久性好；耐高温（火）差。19 .高强混凝土是用普通水
5、泥、砂石作为原料，采用常规制作工艺，主要依靠高效减水剂，或同时外加一定数量的活性矿物掺和料，使硬化后强度等级不低于C60的混凝土。20 .高强混凝土的物理力学性能：抗压性能（高强混凝土的抗压性能优于普通混凝土）；早期强度高，后期强度增长较小；抗拉强度（低于低强度混凝）；收缩（最终收缩量与普通混凝土大体相同）；耐久性（明显优于普通混凝土）21 .对高强混凝土组成材料的要求：应选用质量稳定的硅酸盐水泥或普通硅酸盐水泥；粗骨料应采用连续级配；细骨料含泥量不大于2.0%；高强度混凝土的永泥用量不应大于550kgm3o22 .当碾压混凝土分两层摊铺时，其下层集料最大粒径采用40mmo23 .碾压混凝土的
6、水泥用量大为减少，水化热大为减少，使其特别适用于大体积混凝土工程。24 .大量材料性能和工程结构试验证明，纤维混凝土对增强混凝土早期抗拉强度，防止早期由沉陷、水化热、干缩而产生的内蕴微裂纹，减少表现裂缝和开裂宽度，增强混凝土的防渗性能、抗磨损抗冲击性能及增强结构整体性有显著作用O25 .纤维混凝土的作用：很好地控制混凝土的非结构性裂缝;对混凝土具有微观补强的作用；利用纤维束减少塑性裂缝和混凝土的渗透性；增强混凝土的抗磨损能力；静载试验表明纤维混凝土可替代焊接钢丝网；增加混凝土的抗破损能力;增加混凝土的抗冲击能力。26为保证抗滑性能，面层集料应选用质地坚硬具有棱角的碎石，通常采用玄武岩。27 .
7、烧结多孔豉孔洞率不小于25%,主要用于6层以下建筑物的承重墙体。28 .烧结空心砖孔洞率不小于40%,多用于非承重墙，如多层建筑内隔墙或框架结构的填充墙等。29房的耐久性包括抗风化性、泛霜和石灰爆裂等指标。30 .MU10砖可用于防潮层以上的建筑部位，不得用于长期经受200。C高温、急冷急热或有酸性介质侵蚀的建筑部位。31 .若在潮湿环境或水中使用的砂浆，必须选用水泥作为胶凝材料；水泥宜采用通用硅酸盐水泥或砌筑水泥；M15及以下强度等级的砌筑砂浆宜选用32.5级的通用硅酸盐水泥或砌筑水泥；Ml5以上强度等级的砌筑砂浆宜选用42.5级通用硅酸盐水泥。32才参和料是指为改善砂浆和易性而加入的无机材料，如石灰膏、电石膏、黏土膏、粉煤灰、沸石粉等，掺和料对砂浆强度无直接影响。33.水泥砂浆及预拌砂浆的强度等级可分为M5、M7.5、Ml0、MI5、M20、M25、M30；水泥混合砂浆的强度等级可分为M5、M7.5、MI0、Ml5。34,湿拌砂浆按用途可分为湿拌砌筑砂浆、湿拌抹灰砂浆、湿拌地面砂浆和湿拌防水砂浆；因特种用途的砂浆黏度较大，无法采用湿拌的形式生产，因而湿拌砂浆中仅包括普通砂浆。
