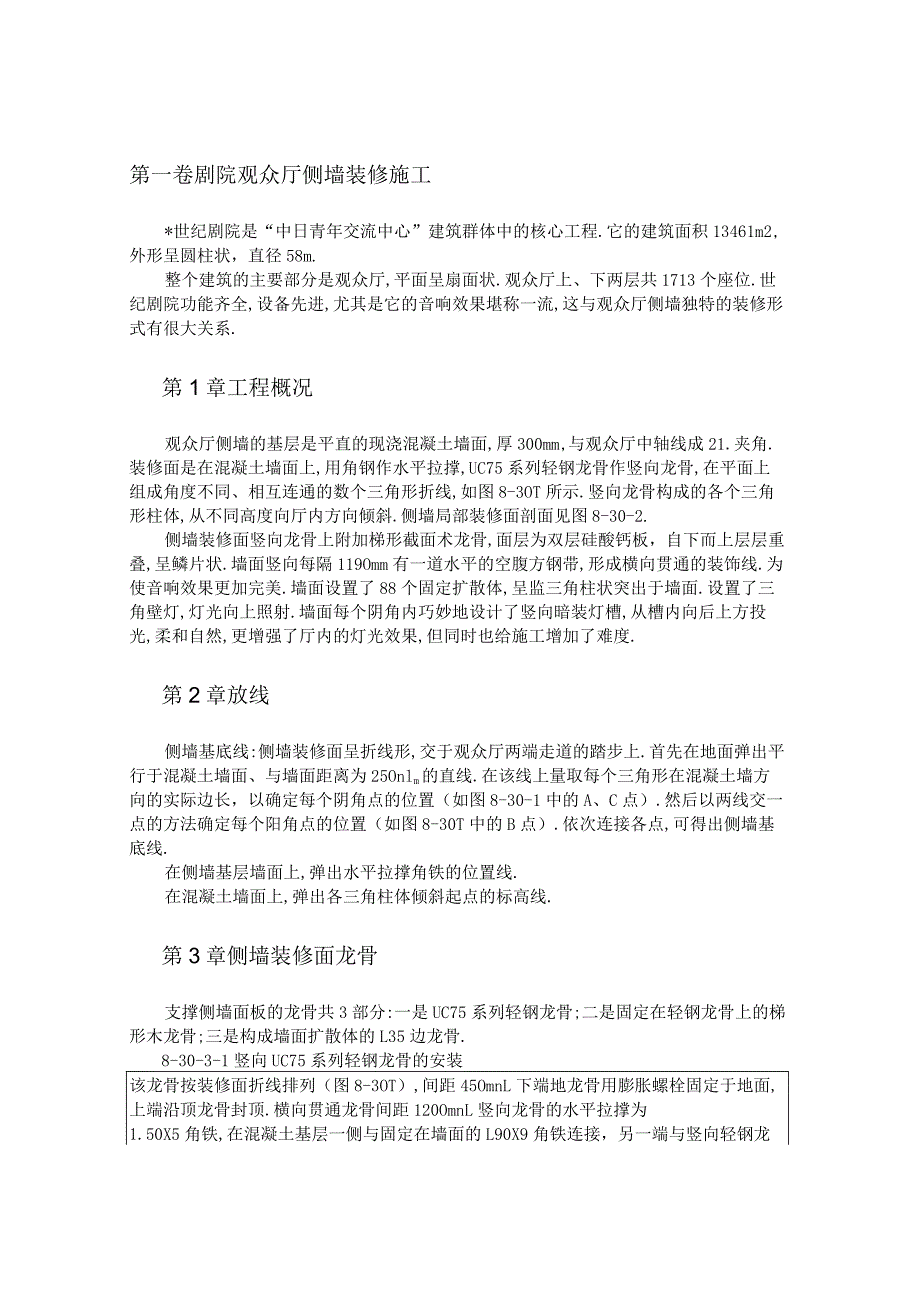

1、第一卷剧院观众厅侧墙装修施工*世纪剧院是“中日青年交流中心”建筑群体中的核心工程.它的建筑面积13461m2,外形呈圆柱状，直径58m.整个建筑的主要部分是观众厅,平面呈扇面状.观众厅上、下两层共1713个座位.世纪剧院功能齐全,设备先进,尤其是它的音响效果堪称一流,这与观众厅侧墙独特的装修形式有很大关系.第1章工程概况观众厅侧墙的基层是平直的现浇混凝土墙面,厚300mm,与观众厅中轴线成21.夹角.装修面是在混凝土墙面上,用角钢作水平拉撑,UC75系列轻钢龙骨作竖向龙骨,在平面上组成角度不同、相互连通的数个三角形折线,如图8-3OT所示.竖向龙骨构成的各个三角形柱体,从不同高度向厅内方向倾斜
2、.侧墙局部装修面剖面见图8-30-2.侧墙装修面竖向龙骨上附加梯形截面术龙骨,面层为双层硅酸钙板，自下而上层层重叠,呈鳞片状.墙面竖向每隔119Omm有一道水平的空腹方钢带,形成横向贯通的装饰线.为使音响效果更加完美.墙面设置了88个固定扩散体,呈监三角柱状突出于墙面.设置了三角壁灯,灯光向上照射.墙面每个阴角内巧妙地设计了竖向暗装灯槽,从槽内向后上方投光,柔和自然,更增强了厅内的灯光效果,但同时也给施工增加了难度.第2章放线侧墙基底线:侧墙装修面呈折线形,交于观众厅两端走道的踏步上.首先在地面弹出平行于混凝土墙面、与墙面距离为25Onlm的直线.在该线上量取每个三角形在混凝土墙方向的实际边长
3、，以确定每个阴角点的位置（如图8-30-1中的A、C点）.然后以两线交一点的方法确定每个阳角点的位置（如图8-30T中的B点）.依次连接各点,可得出侧墙基底线.在侧墙基层墙面上,弹出水平拉撑角铁的位置线.在混凝土墙面上,弹出各三角柱体倾斜起点的标高线.第3章侧墙装修面龙骨支撑侧墙面板的龙骨共3部分:一是UC75系列轻钢龙骨;二是固定在轻钢龙骨上的梯形木龙骨;三是构成墙面扩散体的L35边龙骨.8-30-3-1竖向UC75系列轻钢龙骨的安装该龙骨按装修面折线排列（图8-3OT）,间距45OmnL下端地龙骨用膨胀螺栓固定于地面,上端沿顶龙骨封顶.横向贯通龙骨间距120OmnL竖向龙骨的水平拉撑为1.

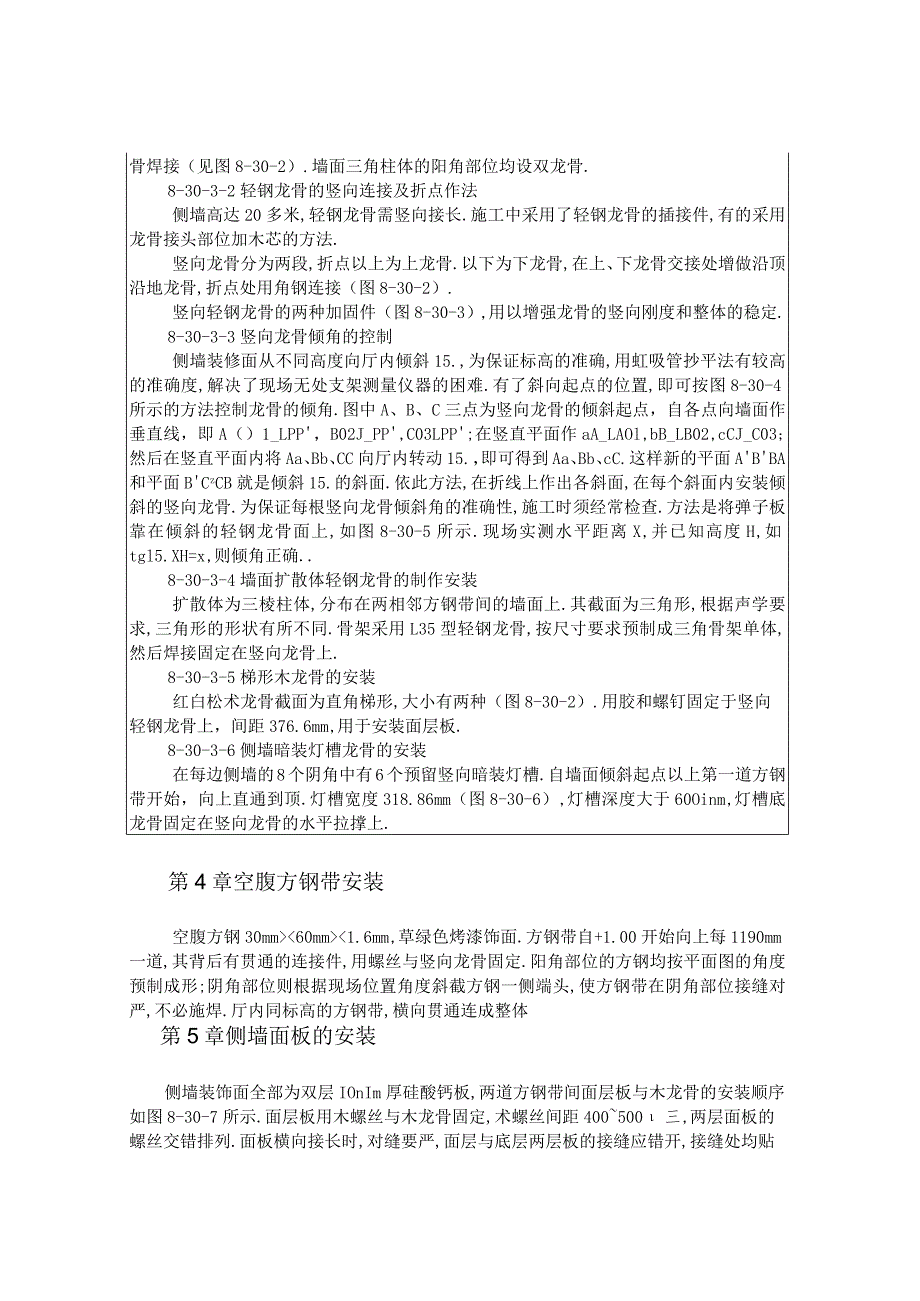

4、50X5角铁,在混凝土基层一侧与固定在墙面的L90X9角铁连接，另一端与竖向轻钢龙骨焊接（见图8-30-2）.墙面三角柱体的阳角部位均设双龙骨.8-30-3-2轻钢龙骨的竖向连接及折点作法侧墙高达20多米,轻钢龙骨需竖向接长.施工中采用了轻钢龙骨的插接件,有的采用龙骨接头部位加木芯的方法.竖向龙骨分为两段,折点以上为上龙骨.以下为下龙骨,在上、下龙骨交接处增做沿顶沿地龙骨,折点处用角钢连接（图8-30-2）.竖向轻钢龙骨的两种加固件（图8-30-3）,用以增强龙骨的竖向刚度和整体的稳定.8-30-3-3竖向龙骨倾角的控制侧墙装修面从不同高度向厅内倾斜15.,为保证标高的准确,用虹吸管抄平法有较
5、高的准确度,解决了现场无处支架测量仪器的困难.有了斜向起点的位置,即可按图8-30-4所示的方法控制龙骨的倾角.图中A、B、C三点为竖向龙骨的倾斜起点，自各点向墙面作垂直线，即A（）1_LPP，B02J_PP,C03LPP;在竖直平面作aA_LAOl,bB_LB02,cCJ_C03;然后在竖直平面内将Aa、Bb、CC向厅内转动15.，即可得到Aa、Bb、cC.这样新的平面ABBA和平面BCzCB就是倾斜15.的斜面.依此方法,在折线上作出各斜面,在每个斜面内安装倾斜的竖向龙骨.为保证每根竖向龙骨倾斜角的准确性,施工时须经常检查.方法是将弹子板靠在倾斜的轻钢龙骨面上,如图8-30-5所示.现场实
6、测水平距离X,并已知高度H,如tgl5.XH=x,则倾角正确.8-30-3-4墙面扩散体轻钢龙骨的制作安装扩散体为三棱柱体,分布在两相邻方钢带间的墙面上.其截面为三角形,根据声学要求,三角形的形状有所不同.骨架采用L35型轻钢龙骨,按尺寸要求预制成三角骨架单体,然后焊接固定在竖向龙骨上.8-30-3-5梯形木龙骨的安装红白松术龙骨截面为直角梯形,大小有两种（图8-30-2）.用胶和螺钉固定于竖向轻钢龙骨上，间距376.6mm,用于安装面层板.8-30-3-6侧墙暗装灯槽龙骨的安装在每边侧墙的8个阴角中有6个预留竖向暗装灯槽.自墙面倾斜起点以上第一道方钢带开始，向上直通到顶.灯槽宽度318.86

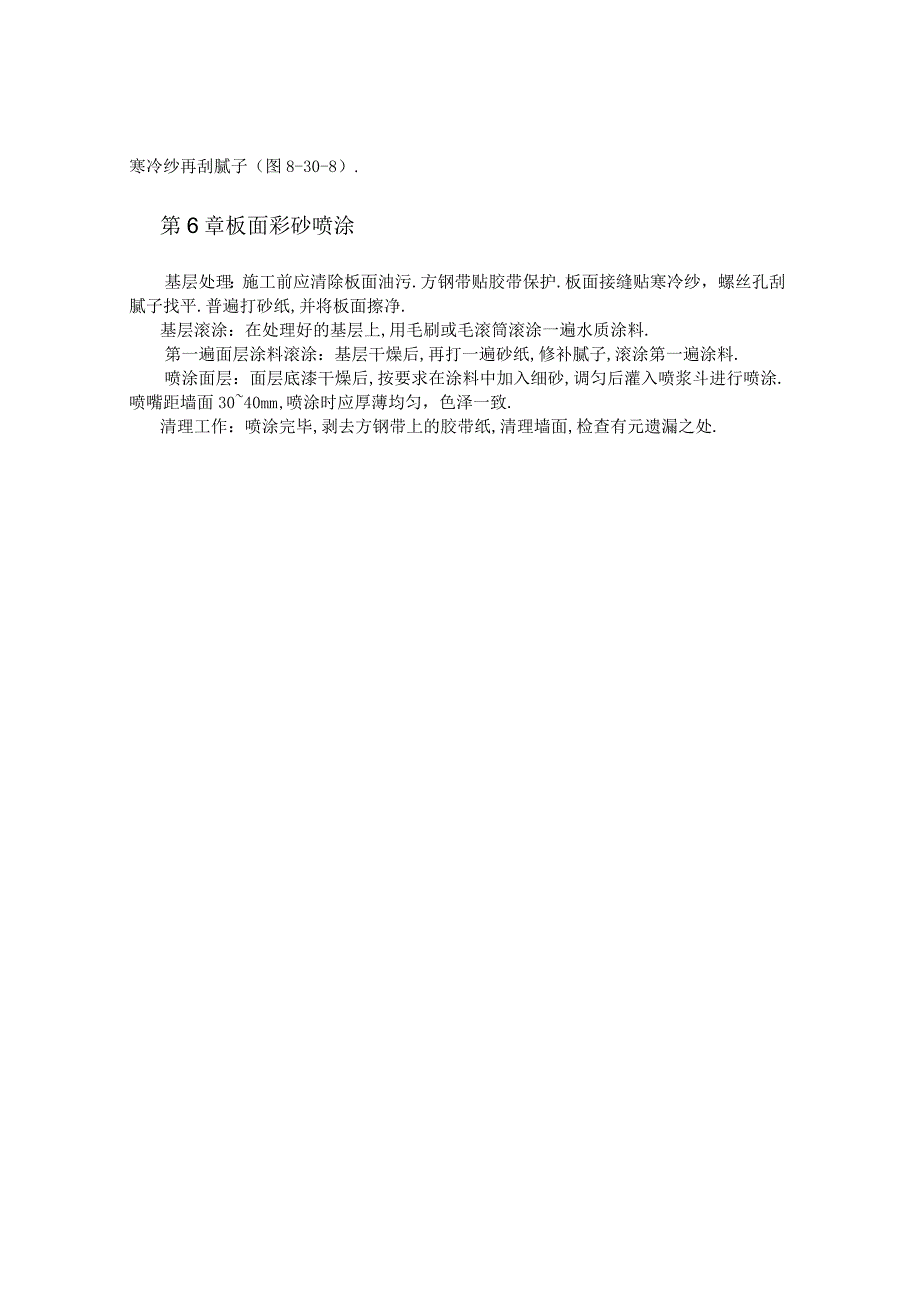

7、mm（图8-30-6）,灯槽深度大于60Oinm,灯槽底龙骨固定在竖向龙骨的水平拉撑上.第4章空腹方钢带安装空腹方钢30mm1.6mm,草绿色烤漆饰面.方钢带自+1.00开始向上每1190mm一道,其背后有贯通的连接件,用螺丝与竖向龙骨固定.阳角部位的方钢均按平面图的角度预制成形;阴角部位则根据现场位置角度斜截方钢一侧端头,使方钢带在阴角部位接缝对严,不必施焊.厅内同标高的方钢带,横向贯通连成整体第5章侧墙面板的安装侧墙装饰面全部为双层IOnIm厚硅酸钙板,两道方钢带间面层板与木龙骨的安装顺序如图8-30-7所示.面层板用木螺丝与木龙骨固定,术螺丝间距400500三,两层面板的螺丝交错排列.面板横向接长时,对缝要严,面层与底层两层板的接缝应错开,接缝处均贴寒冷纱再刮腻子（图8-30-8）.第6章板面彩砂喷涂基层处理：施工前应清除板面油污.方钢带贴胶带保护.板面接缝贴寒冷纱，螺丝孔刮腻子找平.普遍打砂纸,并将板面擦净.基层滚涂：在处理好的基层上,用毛刷或毛滚筒滚涂一遍水质涂料.第一遍面层涂料滚涂：基层干燥后,再打一遍砂纸,修补腻子,滚涂第一遍涂料.喷涂面层：面层底漆干燥后,按要求在涂料中加入细砂,调匀后灌入喷浆斗进行喷涂.喷嘴距墙面3040mm,喷涂时应厚薄均匀，色泽一致.清理工作：喷涂完毕,剥去方钢带上的胶带纸,清理墙面,检查有元遗漏之处.
