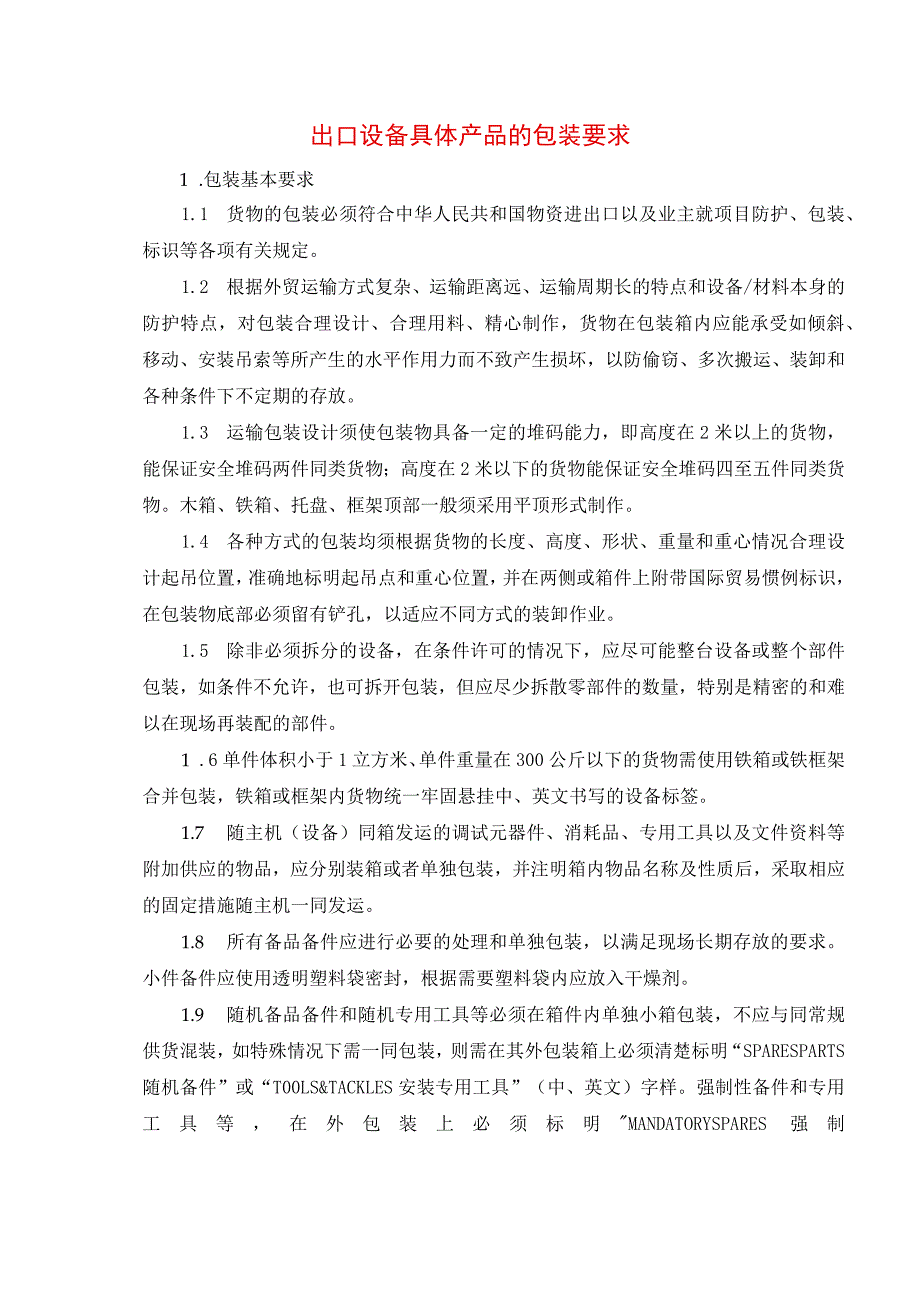

1、出口设备具体产品的包装要求1 .包装基本要求1.1 货物的包装必须符合中华人民共和国物资进出口以及业主就项目防护、包装、标识等各项有关规定。1.2 根据外贸运输方式复杂、运输距离远、运输周期长的特点和设备/材料本身的防护特点，对包装合理设计、合理用料、精心制作，货物在包装箱内应能承受如倾斜、移动、安装吊索等所产生的水平作用力而不致产生损坏，以防偷窃、多次搬运、装卸和各种条件下不定期的存放。1.3 运输包装设计须使包装物具备一定的堆码能力，即高度在2米以上的货物，能保证安全堆码两件同类货物；高度在2米以下的货物能保证安全堆码四至五件同类货物。木箱、铁箱、托盘、框架顶部一般须采用平顶形式制作。1.
2、4 各种方式的包装均须根据货物的长度、高度、形状、重量和重心情况合理设计起吊位置，准确地标明起吊点和重心位置，并在两侧或箱件上附带国际贸易惯例标识，在包装物底部必须留有铲孔，以适应不同方式的装卸作业。1.5 除非必须拆分的设备，在条件许可的情况下，应尽可能整台设备或整个部件包装，如条件不允许，也可拆开包装，但应尽少拆散零部件的数量，特别是精密的和难以在现场再装配的部件。1 .6单件体积小于1立方米、单件重量在300公斤以下的货物需使用铁箱或铁框架合并包装，铁箱或框架内货物统一牢固悬挂中、英文书写的设备标签。1.7 随主机（设备）同箱发运的调试元器件、消耗品、专用工具以及文件资料等附加供应的物品
3、，应分别装箱或者单独包装，并注明箱内物品名称及性质后，采取相应的固定措施随主机一同发运。1.8 所有备品备件应进行必要的处理和单独包装，以满足现场长期存放的要求。小件备件应使用透明塑料袋密封，根据需要塑料袋内应放入干燥剂。1.9 随机备品备件和随机专用工具等必须在箱件内单独小箱包装，不应与同常规供货混装，如特殊情况下需一同包装，则需在其外包装箱上必须清楚标明“SPARESPARTS随机备件”或“T00LS&TACKLES安装专用工具”（中、英文）字样。强制性备件和专用工具等，在外包装上必须标明MANDATORYSPARES强制性备件”或“TOOLS&TAKLES维护及检修工具”（中、英文）字样

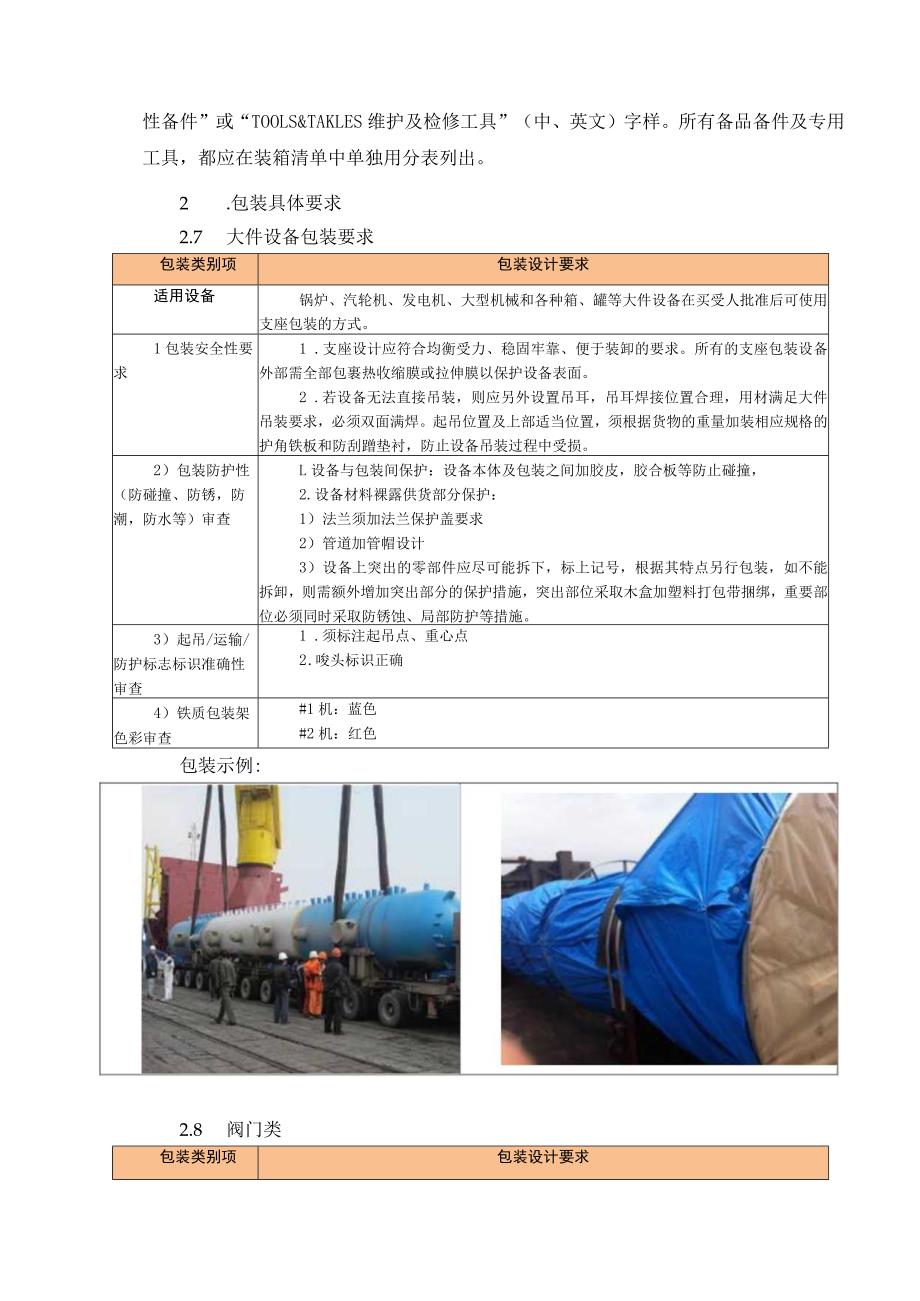

4、。所有备品备件及专用工具，都应在装箱清单中单独用分表列出。2 .包装具体要求2.7 大件设备包装要求包装类别项包装设计要求适用设备锅炉、汽轮机、发电机、大型机械和各种箱、罐等大件设备在买受人批准后可使用支座包装的方式。1包装安全性要求1 .支座设计应符合均衡受力、稳固牢靠、便于装卸的要求。所有的支座包装设备外部需全部包裹热收缩膜或拉伸膜以保护设备表面。2 .若设备无法直接吊装，则应另外设置吊耳，吊耳焊接位置合理，用材满足大件吊装要求，必须双面满焊。起吊位置及上部适当位置，须根据货物的重量加装相应规格的护角铁板和防刮蹭垫衬，防止设备吊装过程中受损。2）包装防护性（防碰撞、防锈，防潮，防水等）审查
5、L设备与包装间保护：设备本体及包装之间加胶皮，胶合板等防止碰撞，2.设备材料裸露供货部分保护：1）法兰须加法兰保护盖要求2）管道加管帽设计3）设备上突出的零部件应尽可能拆下，标上记号，根据其特点另行包装，如不能拆卸，则需额外增加突出部分的保护措施，突出部位采取木盒加塑料打包带捆绑，重要部位必须同时采取防锈蚀、局部防护等措施。3）起吊/运输/防护标志标识准确性审查1 .须标注起吊点、重心点2 .唆头标识正确4）铁质包装架色彩审查#1机：蓝色#2机：红色包装示例:2.8 阀门类包装类别项包装设计要求适用设备阀门1包装安全性要求1 .除按照技术要求随设备主体一体装配发货的，其他的阀门要求单独装箱运输
6、，建议采用箱体包装。箱体采用不低于10槽钢、50*50*5角钢为框架材料，底部不低于4mm钢板，侧面不低于Imm的铁皮钾接或满焊密封。大型阀门应采用铁箱包装.2 .采用木质包装箱，箱体采用滑木箱或以上标准木箱，底部布置“井”字形的底座以便于港口装卸过程中穿钢丝绳或叉车装卸。箱体壁板及顶板厚度不得小于10mm,并使用“米”字型结构支撑加固。法兰连接件必须用较厚垫片加以保护，用螺栓紧固。刻有螺纹或管座连接件需用紧固塑料件作保护装置。箱体材质、尺寸和强度应满足长期运输和多次装卸以及现场长期储存等要求。对于比较电动门、调节阀、控制阀等并应注明“严禁堆压、碰撞”等醒目标识。2）包装防护性（防碰撞、防锈，
7、防潮，防水等）审查1.防腐要求：根据设备材质和运行环境要求，选用符合国际通用标准的高等级防腐材料。在生产车间内必须对表面按有关技术规定进行清洁处理。油漆应采用适用于设备使用地的高温高湿的环境条件，面漆应采用耐风化、耐腐蚀的优质油漆。应选择最好的涂层涂敷方式，确保油漆表面质量和光洁度符合要求，并应包装设备在运输、储存期间不被腐蚀。3）起吊/运输/防护标志标识准确性审查1 .设备或包装箱体外部应在醒目位置处以中英文形式做明显标识,标识颜料应采用耐水性材料，标识内容至少应包括：发货站及制造厂名称，收货站及收货单位名称，毛重及净重，箱体尺寸，产品箱号，出厂编号，装箱日期，重心或起吊位置，放置方向说明，
8、防水或防潮说明等等。2 .根据相应图纸,主要连接件应标识部件号。每一个部件都应标识清楚.如果无法喷印，应附上两种语言写明的详细的装箱清单,质量证明（中英对照）应包括每个箱件名称,数量,和相关图纸号.质量证书和技术说明（中英对照）应放在设备箱件中。备件和专用工具应分别包装。3.1爱头标识正确4）铁质包装架色彩审查#1机：蓝色#2机：红色包装示例:2.9 电气、控制系统、盘柜、仪表等包装类别项包装设计要求适用设备电气、控制系统、热控盘柜等小型精密设备、仪器、仪表、阀门、泵类及其附件或材料根据自身特点也可采用木箱包装1包装安全性要求1 .采用木质包装箱，箱体采用滑木箱或以上级别的木箱，底部布置“井”
9、字形的底座以便于港口装卸过程中穿钢丝绳或叉车装卸。箱体壁板及顶板的胶合板厚度不得小于12rnrn,并使用“米”字型结构支撑加固。2 .箱体外侧至少使用两道宽度不小于3cm的铁制包带整体防护；侧面四个壁板之间，采用宽度不小于5cm的包铁连接；箱体顶部四个角部，采用整体铁制包角钉制牢固，防止顶板在吊装或运输过程中和开箱前被掀开或受损。3 .设备在木箱内应采取可靠限位措施，不得发生移位或窜动，装箱时尽量使其重心位置居中靠下，重心偏高的设备尽可能采用卧式包装，包装箱整体充满度不低于90%o4 .供货商应将包装箱内和捆内的各散装部件（包括各种仪表、备品配件、专用工具等）分别可靠地挂上标有与技术文件和装配
10、图相一致编号的标签或用其他的醒目的无不良作用的方式标注在散装件上。木箱包装，内加锡箔袋，外部用铁条（36条）打包带固定木箱包装，运输包装设计须使包装物具备一定的堆码能力，高度在2米以上的货物，能保证安全堆码两件同类货物；各种方式的包装均须根据货物的长度、重量和重心情况合理设计起吊位置，并标明起吊点。木箱、托盘的起吊位置及上部适当位置须根据货物的重量加装相应规格的护角铁板，以增加强度，并加铁条固定。5 .仪表盘底部要增加木质托盘，仪表放在木质托盘上，四角上用合适尺寸的螺栓螺母固定仪表。仪表顶部和底部之间要用合适的垫子包裹好。仪表上所有的门和开口都需要锁好或者固定好，盛硅胶的小包需要吊挂在仪表内部
11、从而吸收空气水汽。整个仪表体需要包裹在塑料泡包装袋中，要用粘合力良好的胶带将塑料泡包装袋固定在适当的位置。仪表表面附带的电子计量仪表、开关柜、把手等需要厚度至少50mm的泡沫聚苯乙烯薄膜来进行包装。同样，仪表从上到下也需要用泡沫苯乙烯薄膜来进行包装。仪表表面和木箱体之间的空隙需要填充厚度符合要求的泡沫聚苯乙烯薄膜来保护仪表在运输过程中免受影响或撞击。整个仪表需要从上到下包裹塑料薄膜，然后从下到上再包裹一遍。在用铁丝捆住外部塑料薄膜之前，在仪表四边的塑料薄膜内部需要放置硅胶小袋。根据相关标准，仪表需放在符合厚度和质量要求的木箱中。通过在四个面以及水平、垂直方向上增加木质的板条来加固箱板。顶部四角
12、需要加固钢帽，在两箱板垂直连接处需要角钢。同时，在所有吊点处需要角钢。按照包装防护程序，箱子所有面都需按程序提供必要的指示性和警告性标识。所有仪表都需要木箱包装，用集装箱而非散货船发往现场。2）包装防护性（防碰撞、防锈，防潮，防水等）审查1.防腐要求：要求在生产车间内必须对盘柜表面按有关技术规定进行清洁处理：包括净化、除锈等。防锈底漆应采用适用于设备使用地的高温高湿的环境条件，面漆应采用耐风化、耐腐蚀的优质油漆。应选择最好的涂层涂敷方式，确保油漆表面质量和光洁度符合要求，并应包装设备在运输、储存期间不被腐蚀。油漆颜色由出卖人按照买受人指定的颜色在车间内完成，选用符合国际通用标准的高等级防腐材料
13、。防腐工艺以满足设备运输和储存要求为宜。盘柜表面应光滑，无凹坑、毛刺等。内包装加盖锡箔袋用于防雨防潮作用.3）起吊/运输/防护标志标识准确性审查1.应在每件包装箱的两个侧面上,应使用至少40mm高的大写字母用不褪色的油漆以明显易见的中英文字样按买受人具体要求印刷标记，标记应分为国内运输（临时）和国际运输两部分。每件包装箱内，应附有包括名称、数量、图号的详细装箱单、合格证（中英文）。外购件包装箱内应有产品出厂质量合格证明书、技术说明各一份（中英文）。包装标志包括重心位置、装卸起吊位置、堆码极限、防雨、轻放、正面、切勿倒置、开启位置等装卸和储存保管指示标志等。（中英文对照）包装储运标志的字体刷制临
14、时标志是中文，其它除非另有明确规定均采用中英文对照。所用字体英文采用大写印刷体，中文采用黑体字。各种标志一律用不褪色的黑色油墨或油漆和空心字模板喷刷和印刷。字体应与包装物体外型尺寸相适应；做到既美观大方、比例协调，又清晰明显、容易辨认，避免字体过大或过小。2.麦头标识正确4）铁质包装架色彩审查#1机：蓝色#2机：红色包装示仞2.10 泵、风机、磨煤机类包装类别项包装设计要求适用设备泵、风机、磨煤机类1包装安全性要求1对于大型的结构件或者支撑件如果采用支座包装，应在其下部加设必要的型钢框架支撑（避免用角钢），易发生滚动的部件必须用钢带等进行固定，防止在运输和装卸过程中发生移位或倾倒。电动机、减速
15、机、轴承等配套设备应采用木箱或铁箱封闭包装的方式，箱体内要求采用防水和防潮措施，箱体内的部件应进行有效、牢固的固定。箱体材质、尺寸和强度应满足长期运输和多次装卸以及现场长期储存等要求。经过加工的部位以及要求比较精细的加工面，严禁直接与其他部件直接接触，必须采用实木板等软性物件进行防护，以避免在运输倒运过程中与其他物件发生碰撞而造成损坏。对于油站、控制柜等必须采用铁箱或者实木板进行封闭包装，箱体下部必须采取方木或型钢支撑，并采取防水防潮措施，并应注明“严禁堆压、碰撞”等醒目标识。在箱件内应对其进行必要的固定。在金属框架包装和铁箱包装时，箱单应装在金属短管中（短管直接焊接在框架上，箱单用适当方式密
16、封）。箱单用铁丝绑在部件上和木箱外。2 .设备与包装间保护：设备本体及包装之间加胶皮，胶合板等防止碰撞，3 .设备材料裸露供货部分保护：1）法兰须加法兰保护盖要求2）管道加管帽设计3）设备上突出的零部件应尽可能拆下，标上记号，根据其特点另行包装，如不能拆卸，则需额外增加突出部分的保护措施，突出部位采取木盒加塑料打包带捆绑，重要部位必须同时采取防锈蚀、局部防护等措施。2）包装防护性（防碰撞、防锈，防潮，防水等）审查1 .要求在生产车间内必须对金属表面按有关技术规定进行清洁处理:包括净化、除锈、喷丸等。结构件、支撑件等在涂漆前需采用抛丸处理进行除锈，防锈底漆应采用适用于设备使用地的高温高湿的环境条
