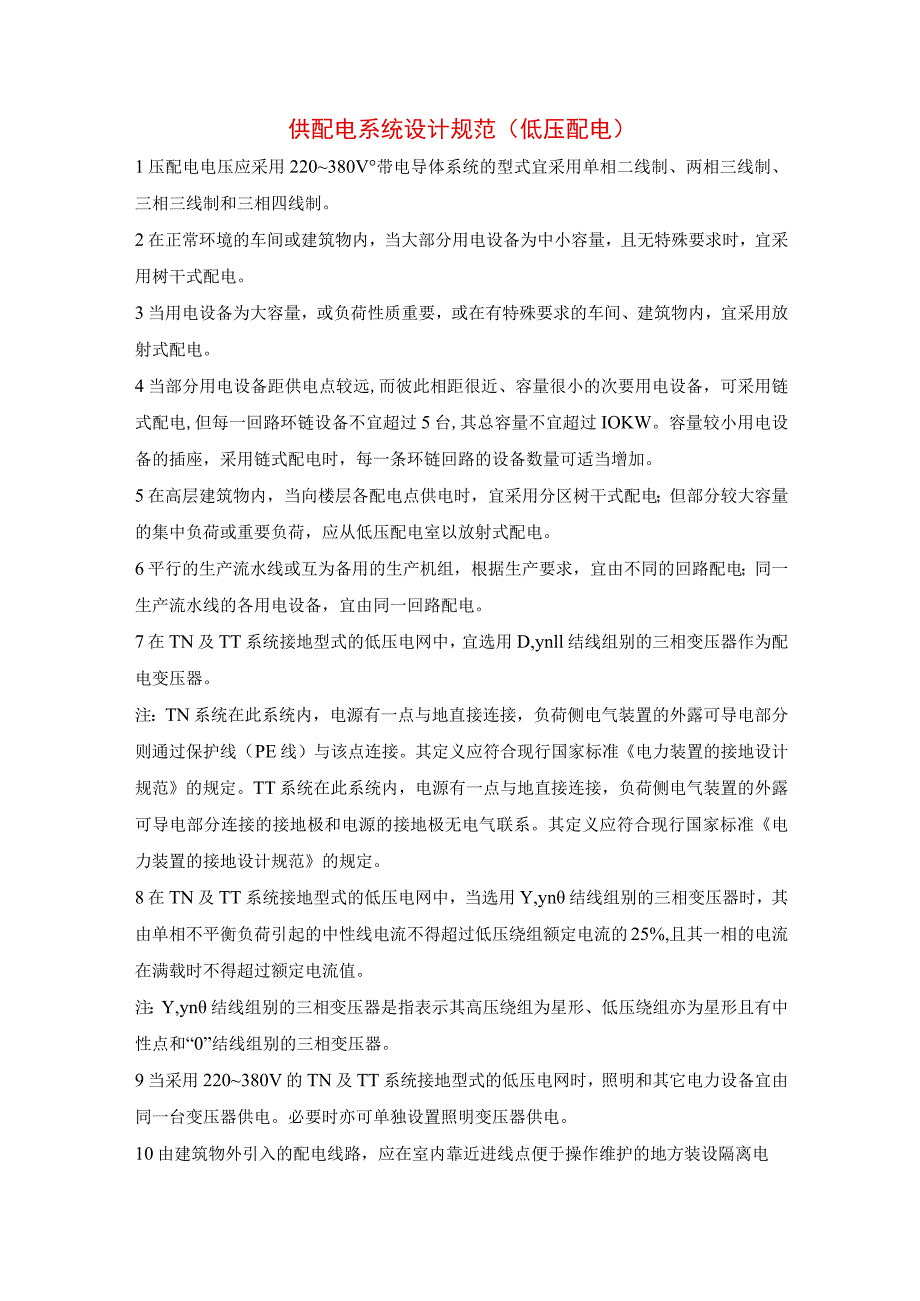

1、供配电系统设计规范(低压配电)1压配电电压应采用220380V带电导体系统的型式宜采用单相二线制、两相三线制、三相三线制和三相四线制。2在正常环境的车间或建筑物内,当大部分用电设备为中小容量,且无特殊要求时,宜采用树干式配电。3当用电设备为大容量,或负荷性质重要,或在有特殊要求的车间、建筑物内,宜采用放射式配电。4当部分用电设备距供电点较远,而彼此相距很近、容量很小的次要用电设备,可采用链式配电,但每一回路环链设备不宜超过5台,其总容量不宜超过IOKW。容量较小用电设备的插座,采用链式配电时,每一条环链回路的设备数量可适当增加。5在高层建筑物内,当向楼层各配电点供电时,宜采用分区树干式配电;但

2、部分较大容量的集中负荷或重要负荷,应从低压配电室以放射式配电。6平行的生产流水线或互为备用的生产机组,根据生产要求,宜由不同的回路配电;同一生产流水线的各用电设备,宜由同一回路配电。7在TN及TT系统接地型式的低压电网中,宜选用D,ynll结线组别的三相变压器作为配电变压器。注:TN系统在此系统内,电源有一点与地直接连接,负荷侧电气装置的外露可导电部分则通过保护线(PE线)与该点连接。其定义应符合现行国家标准电力装置的接地设计规范的规定。TT系统在此系统内,电源有一点与地直接连接,负荷侧电气装置的外露可导电部分连接的接地极和电源的接地极无电气联系。其定义应符合现行国家标准电力装置的接地设计规范的规定。8在TN及TT系统接地型式的低压电网中,当选用Y,yn结线组别的三相变压器时,其由单相不平衡负荷引起的中性线电流不得超过低压绕组额定电流的25%,且其一相的电流在满载时不得超过额定电流值。注:Y,yn结线组别的三相变压器是指表示其高压绕组为星形、低压绕组亦为星形且有中性点和“0”结线组别的三相变压器。9当采用220380V的TN及TT系统接地型式的低压电网时,照明和其它电力设备宜由同一台变压器供电。必要时亦可单独设置照明变压器供电。10由建筑物外引入的配电线路,应在室内靠近进线点便于操作维护的地方装设隔离电器。
