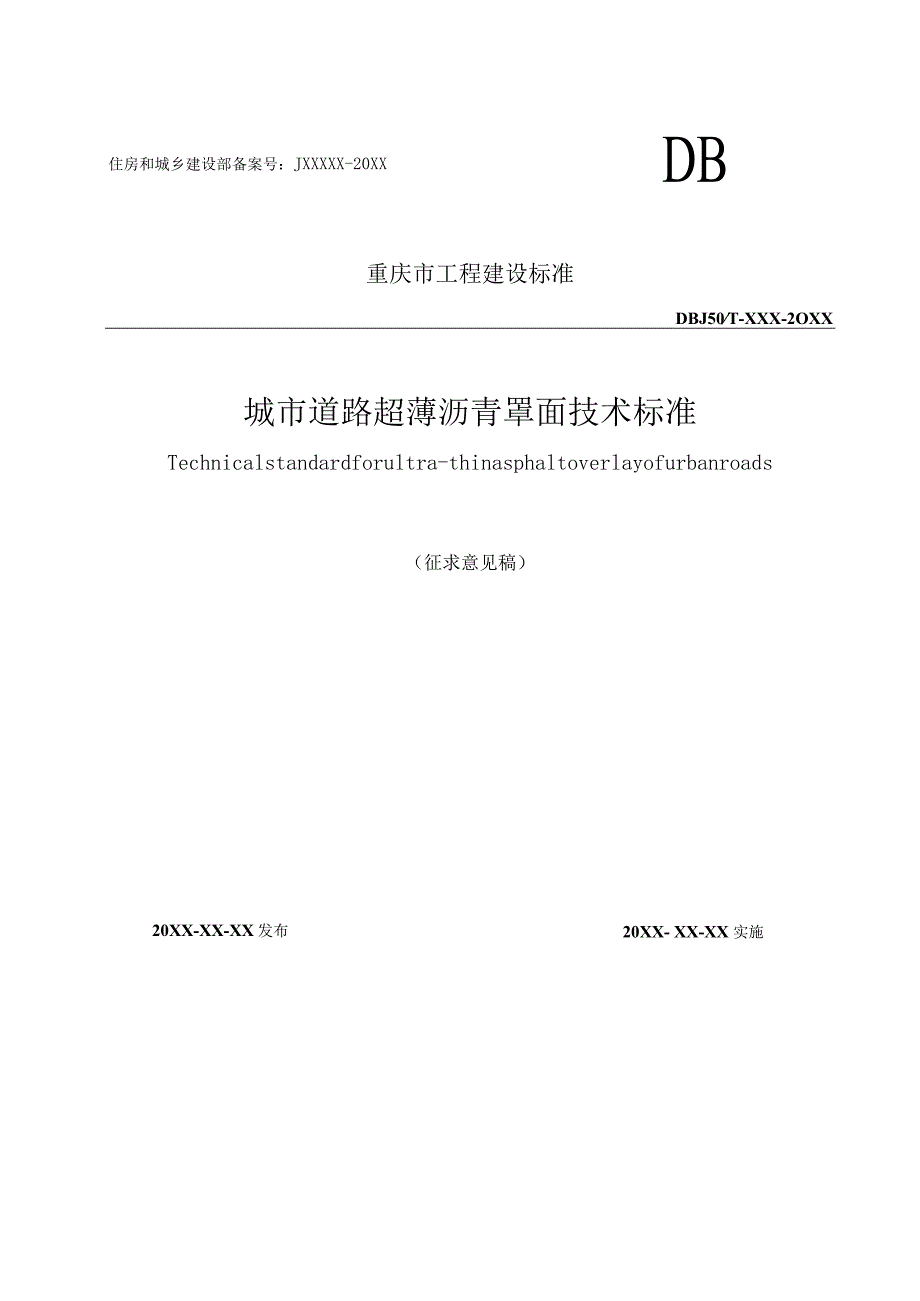

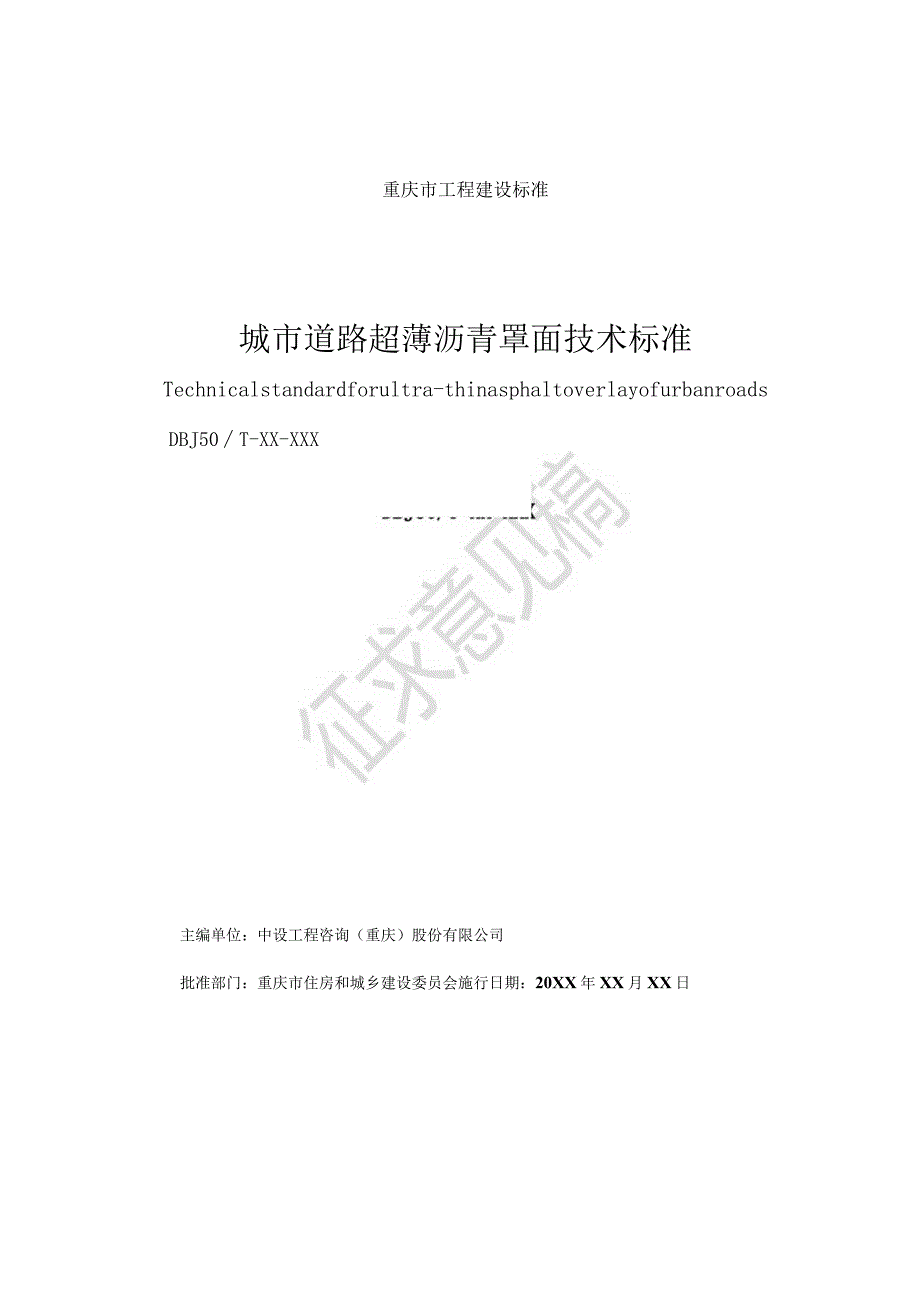

1、住房和城乡建设部备案号：JXXXXX-20XXDB重庆市工程建设标准DBJ50T-XXX-2OXX城市道路超薄沥青罩面技术标准Technicalstandardforultra-thinasphaltoverlayofurbanroads（征求意见稿）20XX- XX-XX 实施20XX-XX-XX发布重庆市工程建设标准城市道路超薄沥青罩面技术标准Technicalstandardforultra-thinasphaltoverlayofurbanroadsDBJ50T-XX-XXX主编单位：中设工程咨询（重庆）股份有限公司批准部门：重庆市住房和城乡建设委员会施行日期：20XX年XX月XX日刖

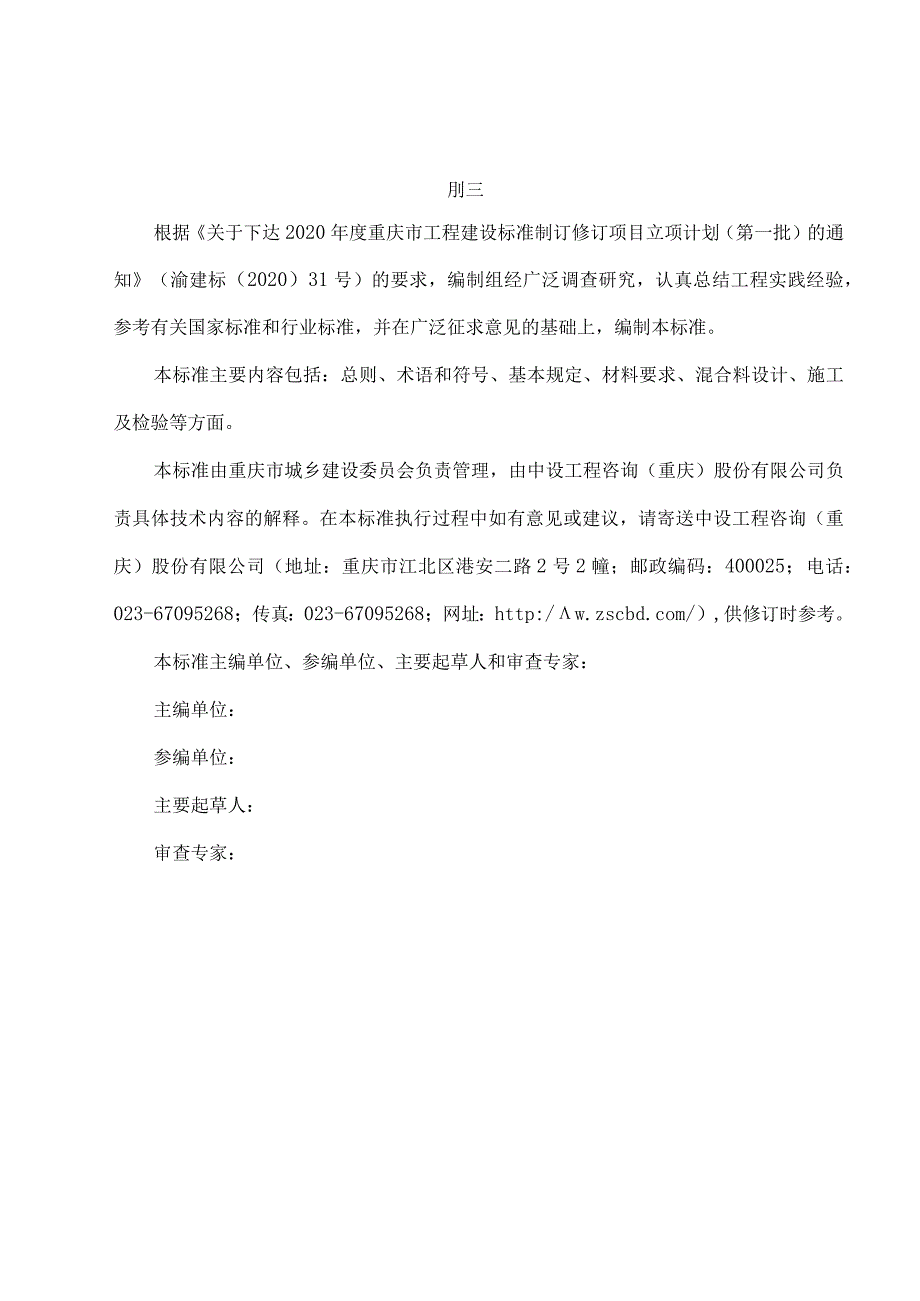

2、三根据关于下达2020年度重庆市工程建设标准制订修订项目立项计划（第一批）的通知（渝建标（2020）31号）的要求，编制组经广泛调查研究，认真总结工程实践经验，参考有关国家标准和行业标准，并在广泛征求意见的基础上，编制本标准。本标准主要内容包括：总则、术语和符号、基本规定、材料要求、混合料设计、施工及检验等方面。本标准由重庆市城乡建设委员会负责管理，由中设工程咨询（重庆）股份有限公司负责具体技术内容的解释。在本标准执行过程中如有意见或建议，请寄送中设工程咨询（重庆）股份有限公司（地址：重庆市江北区港安二路2号2幢；邮政编码：400025；电话：023-67095268；传真：023-67095
3、268；网址：http:/本标准主编单位、参编单位、主要起草人和审查专家：主编单位：参编单位：主要起草人：审查专家：1总则12术语和ff21.1 术语21.2 符号33 S三43.1 一般规定43.2 原路面检查与评价44 m三求64.1 一般规定64.2 沥青64.3 粘层材料74.4 粗集料84.5 细集料94.6 填料95混合料设计105.1 一般规定105.2 目标配合比设计105.3 生产配合比设计115.4 生产配合比验证116施工及检验1126.1 一般规定126.2 混合料的拌制136.3 混合料的运输146.4 混合料的摊铺146.5 混合料的压实及成型156.6 接缝166
4、.7 开放交通及其他166.8 施工过程质量控制与检查16本标准用词说明19引用标准名录20Contents1 Generalprovisions12 Termsandsymbols22.1 Terms22.2 Symbols33 Basicprovisions43.1 Generalprovisions43.2 Evaluationandassessmentofexistingpavement44 Materialrequirements64.1 Generalprovisions64.2 Asphalt64.3 Bindermaterial74.4 Coarseaggregate84.5
5、Fineaggregate94.6 Filler95 Mixdesign105.1 Generalprovisions105.2 Targetmixdesign105.3 Productionmixdesign115.4 Productionmixdesignverification116 Constructionandinspection126.1 Generalprovisions126.2 Mixingofmixture136.3 Transportofmixture146.4 Spreadingofmixture146.5 Compactionandshapingofmixture15
6、6.6 Joints166.7 Opentrafficandothers166.8 Constructionprocessqualitycontrolandinspection16Explanationofwordinginthisstandard191.istofquotedstandards201总则1.0.1为规范超薄沥青罩面材料、设计和施工质量控制，制订本技术标准。【条文说明】本条规定了编制本标准的目的。为了适应城市道路建设发展的需要，促进经济与社会持续稳定发展，提高城市道路性能，确保路面的耐久性，规范城市道路超薄沥青罩面的设计、施工及检验，制定本标准。1.0.2本标准适用于采用超薄罩
7、面的城市道路沥青路面预防性养护以及路面翻新，处治路面麻面、松散、抗滑性能不足等表面病害。也可用于隧道路面和桥面加铺，减少加铺层对净空、恒载的影响。【条文说明】重庆市市域范围包括重庆市主城都市区及管辖的各区县。1.0.3城市道路超薄沥青罩面的设计、施工和质量验收除应符合本标准的规定外，尚应符合国家和重庆市现行有关标准的规定。【条文说明】国家和重庆市现行规范和标准主要包括城市道路工程设计规范、城市道路路面设计规范、公路沥青路面设计规范、公路沥青路面施工技术规范现行城市道路与公路的路面标准。2术语和符号2.1 术语2.1.1 超薄罩面ultra-thinoverlays将间断级配的大孔隙热拌沥青混合
8、料直接铺筑在已喷洒改性乳化沥青黏结层的路面上，厚度一般为15mm25mm,可快速开放交通的薄层沥青路面结构。2.1.2 改性乳化沥青modiedasphaltemulsion在制作乳化沥青过程中同时加入聚合物胶乳，或将聚合物胶乳与乳化沥青成品混合，或对聚合物改性沥青进行乳化加工得到的乳化沥青成品。2.1.3 SBS改性沥青SBSmodifiedasphaltemulsion沥青加入一定比例的SBS改性剂，通过剪切、搅拌等方法使SBS均匀地分散于沥青中，同时，加入一定比例的专属稳定剂，形成SBS共混材料，利用SBS良好的物理性能对沥青做改性处理。2.1.4 破乳速度breaktime稀浆混合料拌
9、合过程中，乳化沥青或改性乳化沥青中沥青和水分离，沥青微粒吸附到石料上而水析出的时间。2.1.5 溶剂型粘结剂solventasphalticwaterproofbindingcoating以沥青为基料，添加各种有机高分子材料，由有机溶剂溶解稀释而制备的防水粘结材料。2.1.6 高弹沥青high-elasticitymodiedasphaltemulsion通过加入改性剂使沥青动稳定度达到7000次mm以上,低温弯曲极限应变可达到7000,形变达到400时的破坏次数为3万次以上的沥青。【条文说明】U为微应变的单位符号，微应变是应变的百万分之一。2.1.7 易密实高弹超薄罩面easilymixed
10、andcompactedultra-thinoverlays采用易密实高弹改性沥青为结合料，按照特定级配，经拌和、摊铺、碾压，形成厚度不大于2.5cm的沥青混合料罩面。PCI路面损坏状况指数(PaVementSurfaceConditionIndex)；RQI路面行驶质量指数(PaVementRidingQualityIndex)；BPN摆值(BritishPendulumNumber)TD构造深度(TextureDepth)SFC横向力系数(SidewayForceCoefficient)3规定3.1 一般规定3.1.1 超薄罩面层适用于沥青混凝土或水泥混凝土路面的功能性罩面,不应作为结构补
11、强层使用。【条文说明】超薄罩面适用于城市道路的沥青混凝土或水泥混凝土结构强度足够、表面状况尚好的路面，允许的路面损坏类型和程度包括:轻微不规则裂缝、轻微龟裂、轻微车辙、麻面、轻微松散、泛油和磨光。3.1.2 超薄沥青罩面养护应包括道路基本信息收集、路面检查与评价、设计、施工、工程质量控制等工作内容。【条文说明】针对需超薄沥青罩面道路需收集原道路道路基本信息资料，主要包括：原始设计资料、施工和竣工资料、历次维修养护资料以及交通量的调查。其中:路面原始设计资料资料应包含地勘资料、设计施工图、原路面结构组成和厚度、各结构层材料资料；施工和竣工资料应保护：施工组织及施工工艺、变更资料、施工及交竣工试验
12、检测资料；历次维修养护资料应包括针对路面的养护维修作业的时间、位置、规模、更换结构层材料及厚度等；交通量调查应包含设计基准期初始年平均日交通量、轴载谱，调查期年平均日交通量、当量轴载作用次数、交通量增长率等。3.1.3 超薄罩面的厚度应以减少混合料离析、便于压实为原则。公称最大粒径为13.2mm的超薄罩面厚度宜为2025mm,公称最大粒径为9.5mm的超薄罩面厚度宜为1520mm,公称最大粒径为4.75mm的超薄罩面厚度宜为812mm。【条文说明】根据罩面沥青混合料最大公称粒径的不同,罩面厚度一般分为2025mm和15-20n两种。对于不同道路等级：城市快速路、主干路罩面层厚宜选用2025mm
13、,以保证其抗滑、抗重载性能。城市次干道、支路罩面层厚宜选用1520mm。3.2 原路面检查与评价3.2.1 原路面的检查与评价应符合城镇道路养护技术规范CJJ36的规定。3.2.2 针对原路面的检查应包含路面外观检查、路面内部结构状况检查、路基路面排水状况检查、原路面技术状况检测。【条文说明】城镇道路养护技术规范CJJ36规定了道路路面检查与评价的内容及方法。其中:外观检查主要包括各种路面损坏的位置、形态、严重程度等；路面内部结构状况检查主要包括结构损坏类型、病害层位、病害严重程度、层问粘结状况、结构层材料性能等，可通过开挖、钻芯取样等方式进行检查；路基路面排水状况主要包括路表排水设施状况、结
14、构内部排水状况、地下排水状况等，可通过人工调查、渗水仪检测等方法检查。3.2.3 沥青混凝土路面技术状况评价的内容及指标应包括路面状况指数(PCI)、行驶质量指数(RQI)抗滑系数(BPN、TD或SFe)和路面综合评价指标(PQI),相应的技术状况评价标准应符合表3.2.3的规定。表3.2.3沥青混凝土路面技术状况评价标准评价指标快速路主干路、次干道支路PCI27570265RQI3.60-4.983.00-4.982.80-4.98BPN23735一TD0.4220.42-SFC237N35一3.2.4 水泥混凝土路面技术状况评价的内容及指标包括路面行驶质量指数(RQD、路面状况指数(PCI
15、)和路面综合评价指标(PQD,相应的技术状况评价标准应符合表3.2.4的规定。表3.2.4水泥混凝土路面技术状况评价标准评价指标快速路主干路、次干道支路PCI2757065RQI3.604.983.004.982.80-4.98【条文说明】针对原路面技术状况评价依据城镇道路养护技术规范CJJ36将评价标准分为A、B、C、D四个等级，表3.2.3、表3.2.4为结合A、B两个等级相应技术要求进行编制，既进行超薄罩面的路面技术性能需达到城镇道路养护技术规范路面技术状况评价标准中B级及以上指标水平。4材料要求4.1 一般规定1 .1.1超薄罩面用材料使用前应进行质量检验，经评定合格后方能使用。4 .L2
