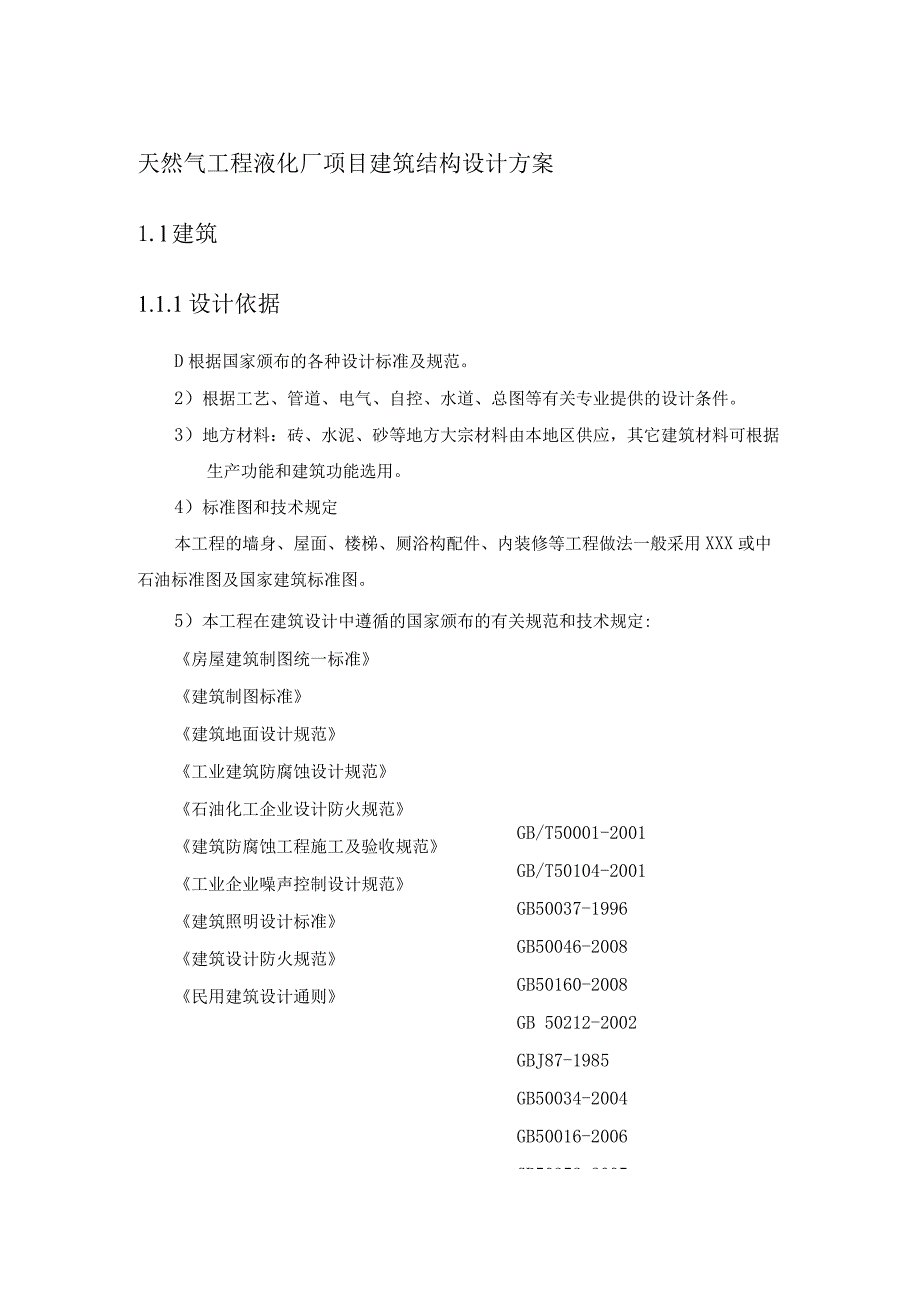

1、GB/T50001-2001GB/T50104-2001GB50037-1996GB50046-2008GB50160-2008GB 50212-2002GBJ87-1985GB50034-2004GB50016-2006GB50352-2005天然气工程液化厂项目建筑结构设计方案1.l建筑1.1.1设计依据D根据国家颁布的各种设计标准及规范。2）根据工艺、管道、电气、自控、水道、总图等有关专业提供的设计条件。3）地方材料：砖、水泥、砂等地方大宗材料由本地区供应，其它建筑材料可根据生产功能和建筑功能选用。4）标准图和技术规定本工程的墙身、屋面、楼梯、厕浴构配件、内装修等工程做法一般采用XXX或

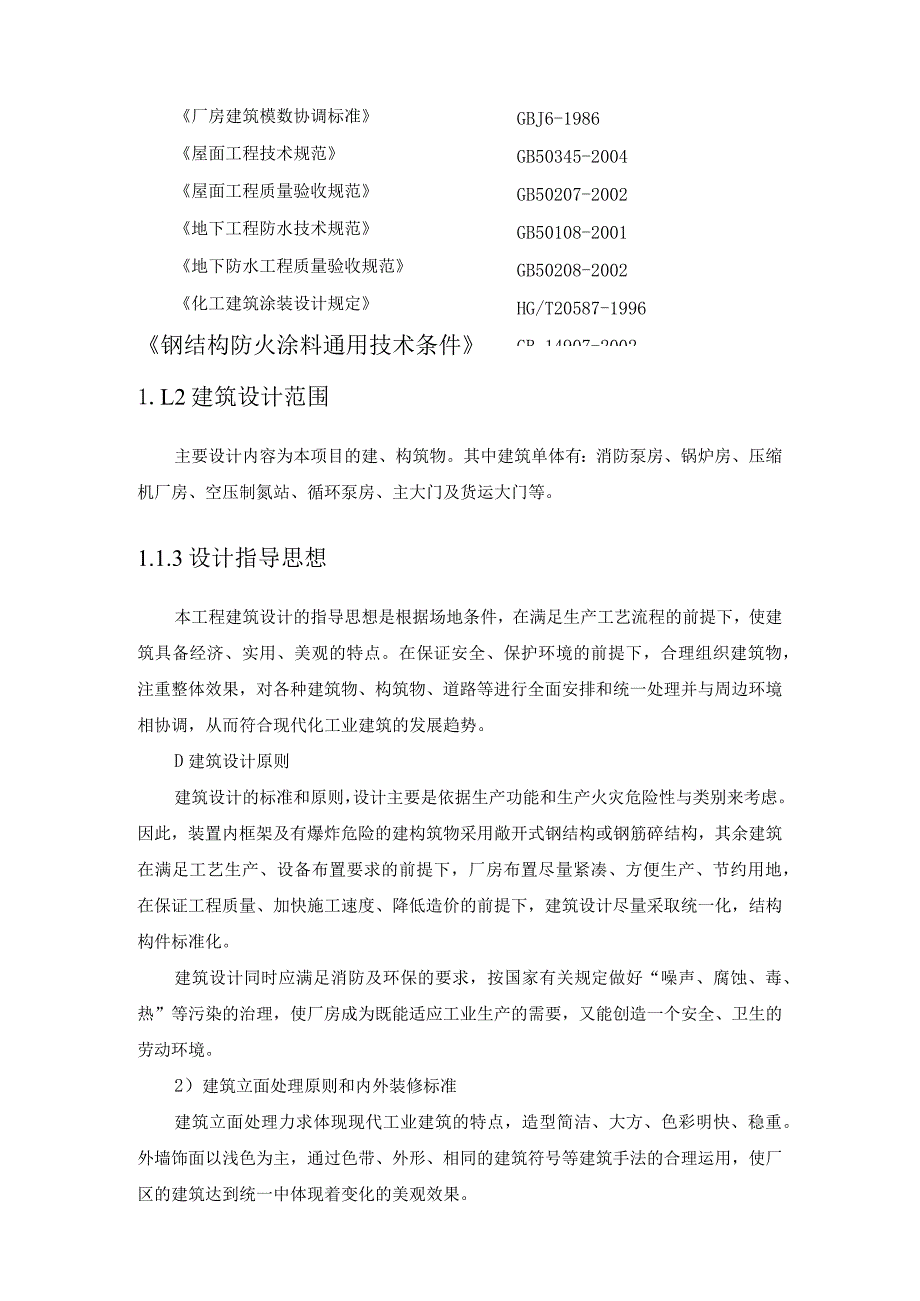

2、中石油标准图及国家建筑标准图。5）本工程在建筑设计中遵循的国家颁布的有关规范和技术规定:房屋建筑制图统一标准建筑制图标准建筑地面设计规范工业建筑防腐蚀设计规范石油化工企业设计防火规范建筑防腐蚀工程施工及验收规范工业企业噪声控制设计规范建筑照明设计标准建筑设计防火规范民用建筑设计通则GBJ6-1986GB50345-2004GB50207-2002GB50108-2001GB50208-2002HG/T20587-1996GB 14907-2002厂房建筑模数协调标准屋面工程技术规范屋面工程质量验收规范地下工程防水技术规范地下防水工程质量验收规范化工建筑涂装设计规定钢结构防火涂料通用技术条件1.
3、L2建筑设计范围主要设计内容为本项目的建、构筑物。其中建筑单体有：消防泵房、锅炉房、压缩机厂房、空压制氮站、循环泵房、主大门及货运大门等。1.1.3设计指导思想本工程建筑设计的指导思想是根据场地条件，在满足生产工艺流程的前提下，使建筑具备经济、实用、美观的特点。在保证安全、保护环境的前提下，合理组织建筑物，注重整体效果，对各种建筑物、构筑物、道路等进行全面安排和统一处理并与周边环境相协调，从而符合现代化工业建筑的发展趋势。D建筑设计原则建筑设计的标准和原则，设计主要是依据生产功能和生产火灾危险性与类别来考虑。因此，装置内框架及有爆炸危险的建构筑物采用敞开式钢结构或钢筋碎结构，其余建筑在满足工艺

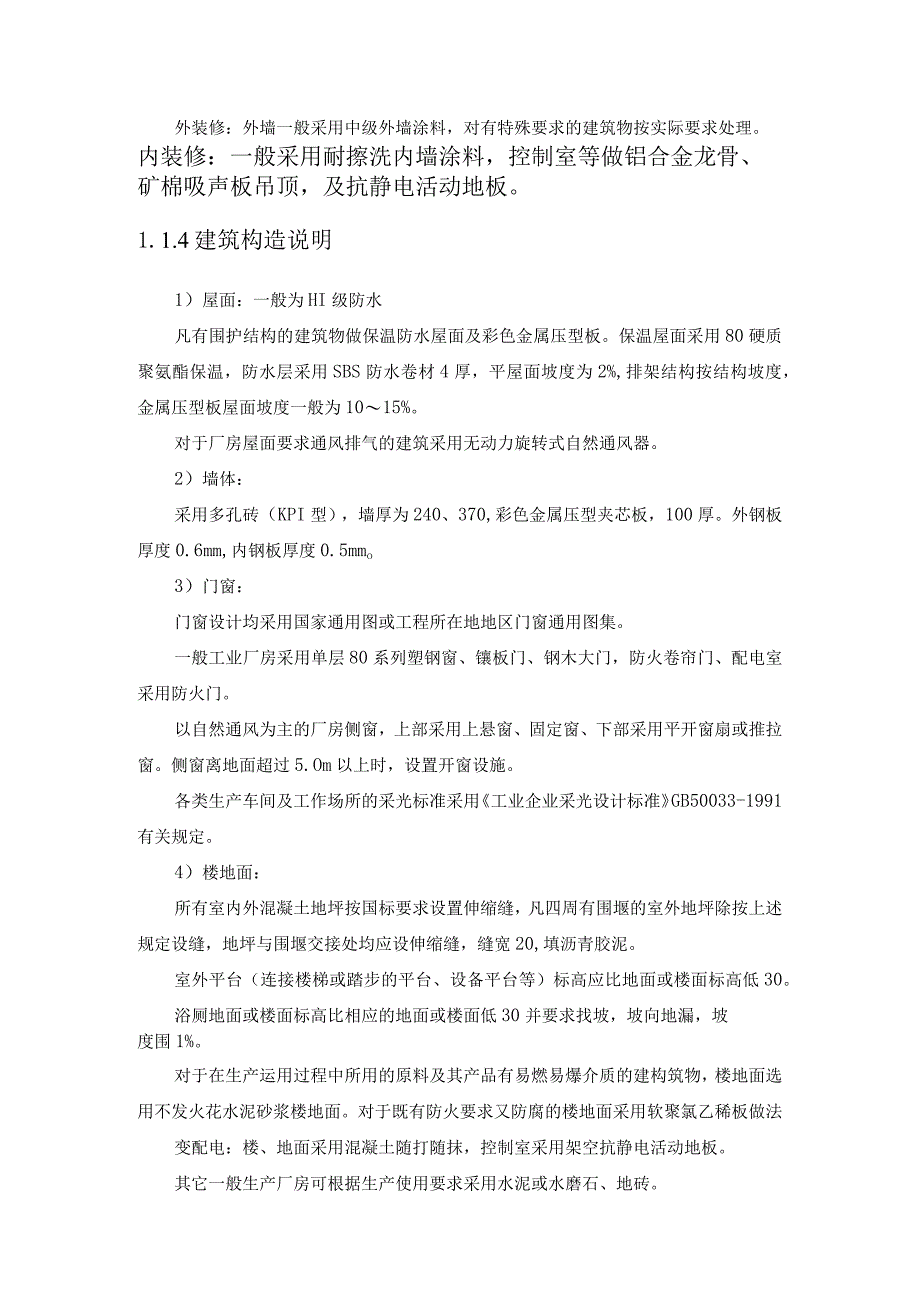

4、生产、设备布置要求的前提下，厂房布置尽量紧凑、方便生产、节约用地，在保证工程质量、加快施工速度、降低造价的前提下，建筑设计尽量采取统一化，结构构件标准化。建筑设计同时应满足消防及环保的要求，按国家有关规定做好“噪声、腐蚀、毒、热”等污染的治理，使厂房成为既能适应工业生产的需要，又能创造一个安全、卫生的劳动环境。2）建筑立面处理原则和内外装修标准建筑立面处理力求体现现代工业建筑的特点，造型简洁、大方、色彩明快、稳重。外墙饰面以浅色为主，通过色带、外形、相同的建筑符号等建筑手法的合理运用，使厂区的建筑达到统一中体现着变化的美观效果。外装修：外墙一般采用中级外墙涂料，对有特殊要求的建筑物按实际要求处
5、理。内装修：一般采用耐擦洗内墙涂料，控制室等做铝合金龙骨、矿棉吸声板吊顶，及抗静电活动地板。1.1.4建筑构造说明1）屋面：一般为HI级防水凡有围护结构的建筑物做保温防水屋面及彩色金属压型板。保温屋面采用80硬质聚氨酯保温，防水层采用SBS防水卷材4厚，平屋面坡度为2%,排架结构按结构坡度，金属压型板屋面坡度一般为1015%。对于厂房屋面要求通风排气的建筑采用无动力旋转式自然通风器。2）墙体：采用多孔砖（KPI型），墙厚为240、370,彩色金属压型夹芯板，100厚。外钢板厚度0.6mm,内钢板厚度0.5mmo3）门窗：门窗设计均采用国家通用图或工程所在地地区门窗通用图集。一般工业厂房采用单层
6、80系列塑钢窗、镶板门、钢木大门，防火卷帘门、配电室采用防火门。以自然通风为主的厂房侧窗，上部采用上悬窗、固定窗、下部采用平开窗扇或推拉窗。侧窗离地面超过5.Om以上时，设置开窗设施。各类生产车间及工作场所的采光标准采用工业企业采光设计标准GB50033-1991有关规定。4）楼地面：所有室内外混凝土地坪按国标要求设置伸缩缝，凡四周有围堰的室外地坪除按上述规定设缝，地坪与围堰交接处均应设伸缩缝，缝宽20,填沥青胶泥。室外平台（连接楼梯或踏步的平台、设备平台等）标高应比地面或楼面标高低30。浴厕地面或楼面标高比相应的地面或楼面低30并要求找坡，坡向地漏，坡度围1%。对于在生产运用过程中所用的原料
7、及其产品有易燃易爆介质的建构筑物，楼地面选用不发火花水泥砂浆楼地面。对于既有防火要求又防腐的楼地面采用软聚氯乙稀板做法变配电：楼、地面采用混凝土随打随抹，控制室采用架空抗静电活动地板。其它一般生产厂房可根据生产使用要求采用水泥或水磨石、地砖。5）室外工程：散水坡宽度一般不小于1000,坡度5%,散水沿长度方向每12m及散水与外墙面交界处均留伸缩缝，缝宽20,内填沥青胶泥，C15混凝土垫层80厚。大门坡道坡度为1:12-1:8,C20混凝土垫层120厚。室外地坪采用C20混凝土150厚随捣随抹并设缝，其间距为20m,缝宽20,内填沥青胶泥（沿缝两侧混凝土边缘应局部加强）。1.1.5建筑防腐、防火
8、防爆、隔音、防尘措施1）建筑防腐本工程对钢结构有气相腐蚀的梁、板、柱及部分墙面刷防腐涂料，外露铁件、钢平台、钢栏杆也要刷防腐漆进行处理。相应建筑的门窗也相应采用塑钢窗、木门及钢木大门。2）建筑防火防爆本项目建筑物耐火等级均为二级，油浸变压器耐火等级为一级本项目在生产过程中存在的火灾危险性物料为天然气。根据石油化工企业设计防火规范（GB501602008）中的火灾危险性划分，对由于生产需要必须做成封闭式厂房的建筑，尽量增大门窗的泄压面积，使其泄压面积和建筑体积之比符合建筑设计防火规范的要求。对于仅有爆炸危险的厂房的楼地面要做不发火花面层，对有防火要求的区域内的梁、板刷薄型防火涂料，柱采取外包防火
9、材料，钢梯及钢平台，刷防火涂料，以达到耐火等级要求。拦储堤设计依据储罐区防火堤设计规范（GB50351-2005）,最外侧采用250厚钢筋混凝土防护墙，墙内培土防冷冻，培土高度同堤高，培土宽度不小于200,分层压实，压实系数不小于0.85,内砌240厚砖墙挡土。3）建筑防尘建筑的防尘措施主要是增加墙面的光洁度，地面要做成便于清洗的光滑地面。4）噪声根据工业企业噪声控制设计规范的要求，在生产过程中噪声级超过最大允许范围时，设备进出口处应有消声装置。对于噪声较大的厂房建筑采取外墙开小窗及双层窗，内墙做隔噪消音墙面处理，以减少噪声的影响。降噪部分应由专业厂家设计施工。5）建筑节能（适用于本工程民用建
10、筑）根据公共建筑节能设计标准GB50189-2005该地区属于寒冷地区。屋面保温层为80厚硬质聚氨酯，外门窗均选用中空玻璃塑钢门窗6+6+6外窗及阳台门的气密性等级等级不应低于III级（即空气渗透量下限为2.5m3m.h.IOpa）外墙为240厚KPl砖墙,外墙外保温采用60厚硬质聚氨酯。地面保温采用120厚HF轻集料混凝土保温板（混凝土垫层上做）施工时，请仔细阅读图集总说明中相关的对施工和材料的要求，保证施工质量。1.2结构设计1. 2.1设计原则本结构设计需符合确保质量、安全适用、经济合理、技术先进的要求。合理选用结构材料、结构方案、结构布置和结构措施，以满足生产、使用和检修的要求。结构必
11、须具有足够的强度、刚度、稳定性和耐久性，力求结构布置简洁实用、受力明确、传力途径合理。1.2.2结构选型根据各相关专业条件，排架结构尽可能采用轻钢结构体系，基础、柱、连系梁等均按现浇方法施工；框架为轧制H型钢或现浇钢筋混凝土框架；砖混结构采用实（空）心粘土砖，钢筋混凝土条形基础；根据环境类别，在结构构造上对建筑物的耐久性和防腐能力进行加强，裸露混凝土构件的混凝土标号不低于C30,梁柱混凝土保护层厚度不小于30mm；所有钢材性能要求均应在Q235-B以上。消防泵房：单层框架结构，轻制填充墙材料，抗震等级三级。锅炉房：单层框架结构，轻制填充墙材料，抗震等级三级。压缩机厂房：以焊接H型钢为主材的钢结
12、构厂房，抗震等级二级循环水系统：现浇钢筋混凝土框架；抗震等级三级；大型钢筋混凝土水池。空压站：大体积钢筋混凝土设备基础；以焊接H型钢为主材的钢结构厂房，抗震等级三级。装车棚：采用以焊接H型钢为主材的钢结构。储运区门房/计量间：单层砖混结构。门卫：单层砖混结构。罐区围堰：为满足罐区围墙的防火、防腐、防渗要求，围墙采用钢筋混凝土浇注。消防水池：大型现浇钢筋混凝土水池。工艺区设备基础：现浇钢筋混凝土整体基础。1.NG储罐基础：现浇钢筋混凝土框架剪力墙基础，抗震等级二级。其它建构筑物根据工艺要求及当地施工习惯，均为现浇钢筋混凝土框架结构或砖混结构。1.2.3主要采用的规范和标准图GB50068-200
13、1GB50021-2001GB50009-2001 （2006 版）GB50017-2003GB50223-2008GBJ50011-2001 （2008 版）1）规范建筑结构可靠度设计统一标准岩土工程勘察规范建筑结构荷载规范钢结构设计规范建筑抗震设防分类标准建筑抗震设计规范建筑设计防火规范GB50016-2006石油化工企业设计防火规范GB50160-2008工业建筑防腐设计规范GB50046-95混凝土结构设计规范GB50010-2002建筑地基基础设计规范GB50007-2001建筑地基处理技术规范JGJ79-2002石油化工塔型设备基础设计规范SH3030-1997动力机器基础设计规范
14、GB50040-96门式刚架轻型房屋钢结构技术规程CECS102:2002烟囱设计规范GB50051-2002砌体结构设计规范GB50003-2001（02修订）化工、石油化工管架、管墩设计规定HG/T20670-2000压缩机厂房建筑设计规定HG/T20673-2005石油化工防火堤设计规范SH3125-20012）标准图集混凝土结构施工图平面表示法制图规则和构造详图03G101-2,04G101-3建筑物抗震构造详图046329（一）（九）钢筋混凝土烟囱99SG212（一）（三）钢筋混凝土吊车梁046323（一）（二）吊车轨道联结04G325柱间支撑05G336悬挂运输设备轨道07SGG359-5单层工业厂房设计选用08G118（上）（下）作业台钢梯及栏杆87J432钢梯02J401预埋件通用图HG/T21544-2006地脚螺栓通用图HG21545-92焊接H型钢标准节点通用图HG/T21541-92HG/T21543-2009HG/T21610-96HG/T21640. 1-3-2000圆形塔平台通用图热轧普通型钢标准节点通用图H型钢钢结构管架通用图1.3附图与附表建（构）物一览表LNG1069-B-JZ-01门卫房建筑LNG1069-103D-JZ-01门房LNG-103C-JZ-Ol-02空压制氮站LNG-281-JZ
