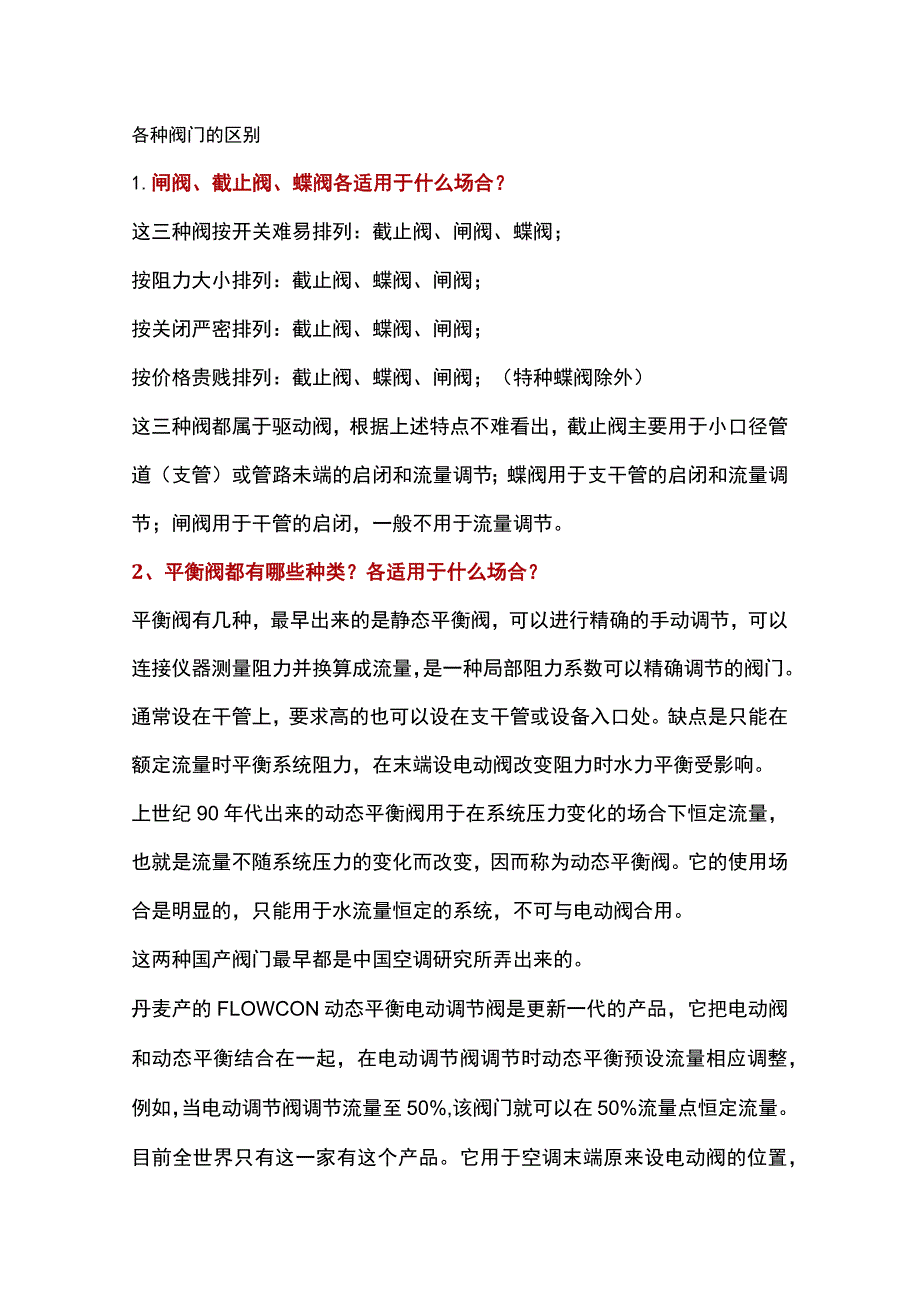

1、各种阀门的区别1.闸阀、截止阀、蝶阀各适用于什么场合？这三种阀按开关难易排列：截止阀、闸阀、蝶阀；按阻力大小排列：截止阀、蝶阀、闸阀；按关闭严密排列：截止阀、蝶阀、闸阀；按价格贵贱排列：截止阀、蝶阀、闸阀；（特种蝶阀除外）这三种阀都属于驱动阀，根据上述特点不难看出，截止阀主要用于小口径管道（支管）或管路未端的启闭和流量调节；蝶阀用于支干管的启闭和流量调节；闸阀用于干管的启闭，一般不用于流量调节。2、平衡阀都有哪些种类？各适用于什么场合？平衡阀有几种，最早出来的是静态平衡阀，可以进行精确的手动调节，可以连接仪器测量阻力并换算成流量，是一种局部阻力系数可以精确调节的阀门。通常设在干管上，要求高的也
2、可以设在支干管或设备入口处。缺点是只能在额定流量时平衡系统阻力，在末端设电动阀改变阻力时水力平衡受影响。上世纪90年代出来的动态平衡阀用于在系统压力变化的场合下恒定流量，也就是流量不随系统压力的变化而改变，因而称为动态平衡阀。它的使用场合是明显的，只能用于水流量恒定的系统，不可与电动阀合用。这两种国产阀门最早都是中国空调研究所弄出来的。丹麦产的FLOWCON动态平衡电动调节阀是更新一代的产品，它把电动阀和动态平衡结合在一起，在电动调节阀调节时动态平衡预设流量相应调整，例如，当电动调节阀调节流量至50%,该阀门就可以在50%流量点恒定流量。目前全世界只有这一家有这个产品。它用于空调末端原来设电动

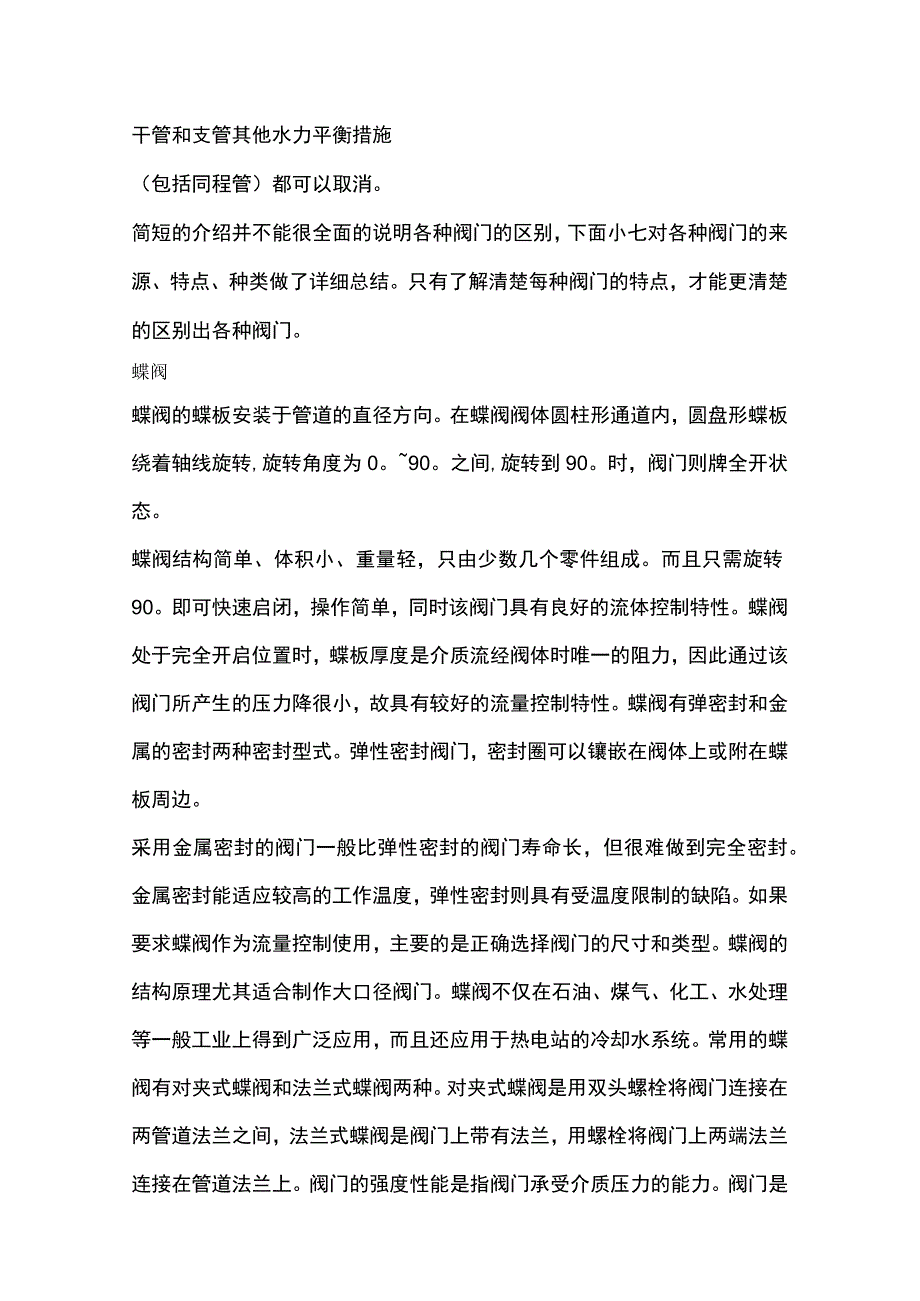

3、阀的位置，干管和支管其他水力平衡措施（包括同程管）都可以取消。简短的介绍并不能很全面的说明各种阀门的区别，下面小七对各种阀门的来源、特点、种类做了详细总结。只有了解清楚每种阀门的特点，才能更清楚的区别出各种阀门。蝶阀蝶阀的蝶板安装于管道的直径方向。在蝶阀阀体圆柱形通道内，圆盘形蝶板绕着轴线旋转,旋转角度为0。90。之间,旋转到90。时，阀门则牌全开状态。蝶阀结构简单、体积小、重量轻，只由少数几个零件组成。而且只需旋转90。即可快速启闭，操作简单，同时该阀门具有良好的流体控制特性。蝶阀处于完全开启位置时，蝶板厚度是介质流经阀体时唯一的阻力，因此通过该阀门所产生的压力降很小，故具有较好的流量控制特
4、性。蝶阀有弹密封和金属的密封两种密封型式。弹性密封阀门，密封圈可以镶嵌在阀体上或附在蝶板周边。采用金属密封的阀门一般比弹性密封的阀门寿命长，但很难做到完全密封。金属密封能适应较高的工作温度，弹性密封则具有受温度限制的缺陷。如果要求蝶阀作为流量控制使用，主要的是正确选择阀门的尺寸和类型。蝶阀的结构原理尤其适合制作大口径阀门。蝶阀不仅在石油、煤气、化工、水处理等一般工业上得到广泛应用，而且还应用于热电站的冷却水系统。常用的蝶阀有对夹式蝶阀和法兰式蝶阀两种。对夹式蝶阀是用双头螺栓将阀门连接在两管道法兰之间，法兰式蝶阀是阀门上带有法兰，用螺栓将阀门上两端法兰连接在管道法兰上。阀门的强度性能是指阀门承受

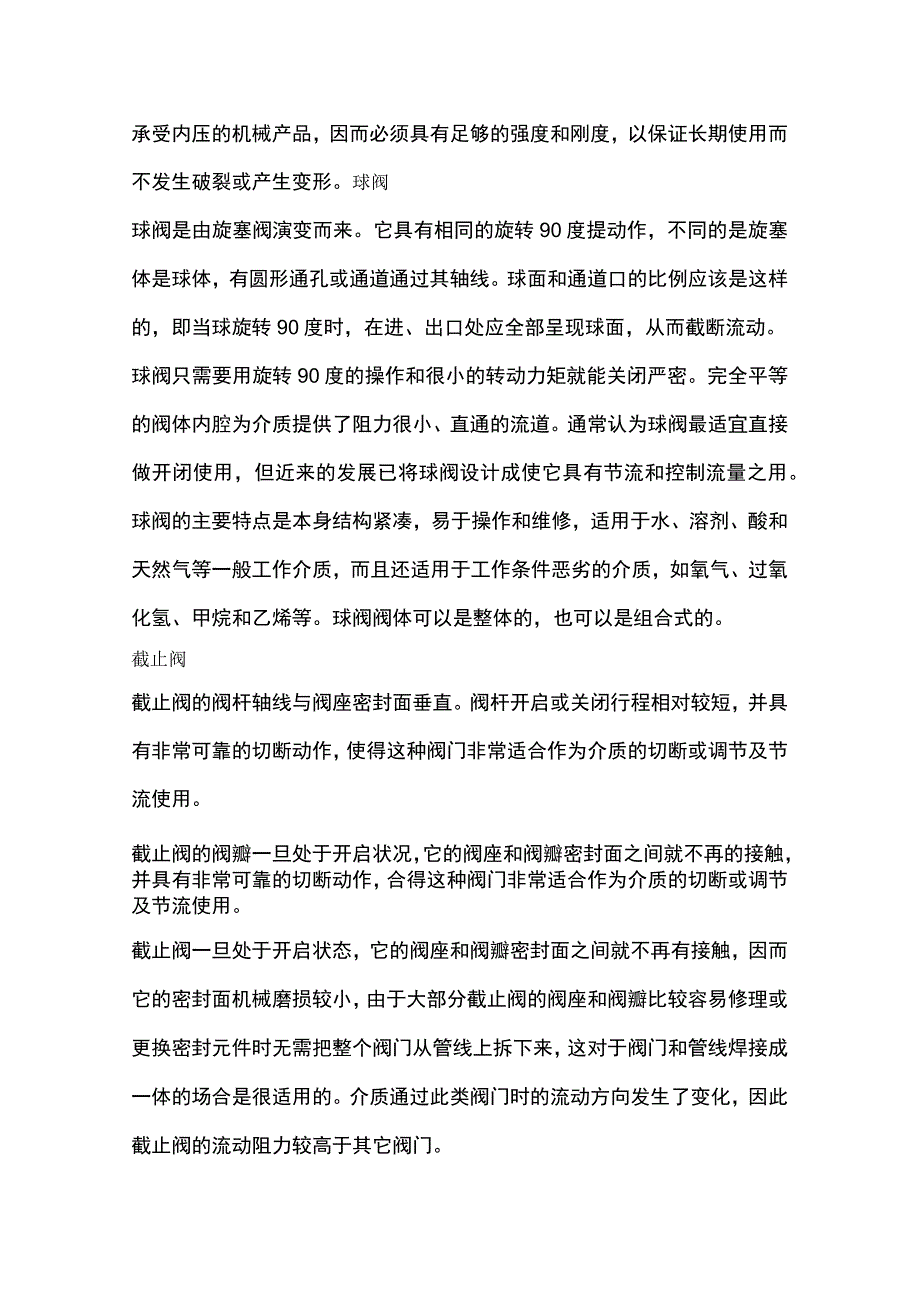

5、介质压力的能力。阀门是承受内压的机械产品，因而必须具有足够的强度和刚度，以保证长期使用而不发生破裂或产生变形。球阀球阀是由旋塞阀演变而来。它具有相同的旋转90度提动作，不同的是旋塞体是球体，有圆形通孔或通道通过其轴线。球面和通道口的比例应该是这样的，即当球旋转90度时，在进、出口处应全部呈现球面，从而截断流动。球阀只需要用旋转90度的操作和很小的转动力矩就能关闭严密。完全平等的阀体内腔为介质提供了阻力很小、直通的流道。通常认为球阀最适宜直接做开闭使用，但近来的发展已将球阀设计成使它具有节流和控制流量之用。球阀的主要特点是本身结构紧凑，易于操作和维修，适用于水、溶剂、酸和天然气等一般工作介质，而
6、且还适用于工作条件恶劣的介质，如氧气、过氧化氢、甲烷和乙烯等。球阀阀体可以是整体的，也可以是组合式的。截止阀截止阀的阀杆轴线与阀座密封面垂直。阀杆开启或关闭行程相对较短，并具有非常可靠的切断动作，使得这种阀门非常适合作为介质的切断或调节及节流使用。截止阀的阀瓣一旦处于开启状况，它的阀座和阀瓣密封面之间就不再的接触，并具有非常可靠的切断动作，合得这种阀门非常适合作为介质的切断或调节及节流使用。截止阀一旦处于开启状态，它的阀座和阀瓣密封面之间就不再有接触，因而它的密封面机械磨损较小，由于大部分截止阀的阀座和阀瓣比较容易修理或更换密封元件时无需把整个阀门从管线上拆下来，这对于阀门和管线焊接成一体的场
7、合是很适用的。介质通过此类阀门时的流动方向发生了变化，因此截止阀的流动阻力较高于其它阀门。常用的截止阀有以下几种：(1)角式截止阀；在角式截止阀中，流体只需改变一次方向，以致于通过此阀门的压力降比常规结构的截止阀小。(2)直流式截止阀；在直流式或Y形截止阀中，阀体的流道与主流道成一斜线，这样流动状态的破坏程度比常规截止阀要小，因而通过阀门的压力损失也相应的小了。(3)柱塞式截止阀：这种形式的截止阀是常规截止阀的变型。在该阀门中，阀瓣和阀座通常是基于柱塞原理设计的。阀瓣磨光成柱塞与阀杆相连接，密封是由套在柱塞上的两个弹性密封圈实现的。两个弹性密封圈用一个套环隔开，并通过由阀盖螺母施加在阀盖上的载
8、荷把柱塞周围的密封圈压牢。弹性密封圈能够更换，可以采用各种各样的材料制成，该阀门主要用于开或者关，但是备有特制形式的柱塞或特殊的套环，也可以用于调节流量。闸阀闸阀是作为截止介质使用，在全开时整个流通直通，此时介质运行的压力损失最小。闸阀通常适用于不需要经常启闭，而且保持闸板全开或全闭的工况。不适用于作为调节或节流使用。对于高速流动的介质，闸板在局部开启状况下可以引起闸门的振动，而振动又可能损伤闸板和阀座的密封面，而节流会使闸板遭受介质的冲蚀。从结构形式上，主要的区别是所采用的密封元件的形式。根据密封元件的形式，常常把闸阀分成几种不同的类型，如：楔式闸阀、平行式闸阀、平行双闸板闸阀、楔式双闸板闸
9、等。最常用的形式是楔式闸阀和平行式闸阀。这种类型的阀门的作用是只允许介质向一个方向流动，而且阻止方向流动。通常这种阀门是自动工作的，在一个方向流动的流体压力作用下，阀瓣打开；流体反方向流动时，由流体压力和阀瓣的自重合阀瓣作用于阀座，从而切断流动。其中止回阀就属于这种类型的阀门，它包括旋启式止回阀和升降式止回阀。旋启式止回阀有一介钱链机构，还有一个像门一样的阀瓣自由地靠在倾斜的阀座表面上。为了确保阀瓣每次都能到达阀座面的合适位置，阀瓣设计在钱链机构，以便阀瓣具有足够有旋启空间，并使阀瓣真正的、全面的与阀座接触。阀瓣可以全部用金属制成，也可以在金属上镶嵌皮革、橡胶、或者采用合成覆盖面，这取决于使用
10、性能的要求。旋启式止回阀在完全打开的状况下，流体压力几乎不受阻碍，因此通过阀门的压力降相对较小。升降式止回阀的阀瓣座落位于阀体上阀座密封面上。此阀门除了阀瓣可以自由地升降之外，其余部分如同截止阀一样，流体压力使阀瓣从阀座密封面上抬起，介质回流导致阀瓣回落到阀座上，并切断流动。根据使用条件，阀瓣可以是全金属结构，也可以是在阀瓣架上镶嵌橡胶垫或橡胶环的形式。像截止阀一样，流体通过升降式止回阀的通道也是狭窄的，因此通过升降式止回阀的压力降比旋启式止回阀大些，而且旋启式止回阀的流量受到的限制很少，在生产过程中，为了使介质的压力、流量等参数符合工艺流程的要求，需要安装调节机构对上述参数进行调节。调节机构
11、的主要工作原理，是靠改变阀门阀瓣与阀瓣与阀座间的流通面积，达到调节上述参数的目的。属于这类阀门的统称为控制阀，其中分为依靠介质本身动力驱动的称为自驱式控制阀如减压阀、稳压阀等，凡领先上来动力驱动的（如电力、压缩空气和液动力）称为他驱式控制阀，如电动调节阀、气动调节阀和液动调节阀等。电力驱动的阀门电力驱动阀门是常用的驱动方式的阀门，通常称这种驱动装置形式的驱动装置为阀门电动装置，阀门电动装置的特点如下：1）启闭迅速，可以大大缩短启闭阀门所需的时间；2）可以大大减轻操作人员的劳动强度，特别适用于高压、大口径阀门；3）适用于安装在不能手动操作或难于接近的位置，易于实现远距离操纵，而且安装高度以不受限
12、制；4）有利于整个系统的自动化；5）电源比气源和液源容易获得，其电线的敷设和维护也比压缩空气和液压管线简单得多。阀门电动装置的缺点是构造复杂，在潮湿的地方使用更为困难，用于易爆介质时，需要采用隔爆措施。阀门电动装置按所驱动的阀门类型不同，可分为Z型和Q型两大类。Z型阀门电动装置的输出轴可以转出很多圈，适用于驱动闸阀、截止阀、隔膜阀等；Q型阀门电动装置的输出轴只能旋转90o,适用于驱动旋塞阀、球阀和蝶阀等。按其防护类型有普通型、隔爆型（以B表示）、耐热型（以R表示）和三合一型（即户外、防腐、隔爆，以S表示）。阀门电动装置一般由传动机构（减速器）、电动机、行程控制机构、转矩限制机构、手动-电动切换
13、机构、开度指示器等组成。气动和液动阀门气动阀门和液动是以一定压力的空气、水或油为动力源,利用气缸（或液压缸）和活塞的运动来驱动阀门的，一般气动的空气压力小于0.8MPa,液动的水压或油压为2.5MPa-25MPao或隔膜阀；回转型气、液驱动装置用于驱动装置用于驱动球阀、蝶阀或旋塞阀。液动装置的驱动力大，适用于驱动大口径阀门。如用于驱动旋塞阀、球阀和蝶阀时，必须将活塞的往复运动转换面回转运动。除了采用气缸或液压缸的活塞来驱动外，不有采用气动薄膜驱动的，因其行程和驱动力较小，故主要用于调节阀。手动阀门手动阀门是最基本的驱动方式的阀门。它包括用手轮、手柄或板手直接驱动和通过传动机构进行驱动两种。当阀
14、门的启力矩较大时，可通过齿轮或蜗轮传动进行驱动，以达到省略的目的。齿轮传动分直齿圆柱齿轮传动和锥齿传动。齿轮传动减速比小，适用于闸阀和截止阀，蜗轮传动减速比较大，适用于旋塞闪、球阀和蝶阀。1、闸板阀门闸板阀门也叫闸板节门，它的特点是比较严密，常用于上水管道和热水供暖管道，由于闸板六门开启后不宜挡住异物，所以被用作供暖管纲的排污阀和小型锅炉（如立式横水管锅炉）的排污阀。这种阀门习惯上不用在蒸汽管道上，因为压力较高时，闸板阀门会因单面承受压力而难于开启。闸板阀门适合于在全开或全关的状态下工作，适宜用它调节流量。如果闸板长时期处于半开关的状态下工作，闸板的密封面会因受介质冲刷而变得不严密。2 .截止
15、阀和节流阀截止阀和节流阀这两种阀门过去统称球型阀。虽然截止阀是用于截断汽、水通路的，节流阀主要是用于调节流量的，但从外形上难以区别，不同的地方只在于阀芯。截止阀阀芯的端部是平的，而节流阀阀芯的是锥形的。铜阀芯的截止阀，无论汽、水管道均可使用。阀芯上加装皮钱，胶皮或塑料热的截止阀（俗称皮钱节门），则只用于水或低温热水管道中，否则皮钱、胶皮或塑料会变质而失去严密性。3 .旋塞及球阀旋塞去也叫明止水门，俗称转心阀门，小型旋塞过去又称考支，是一种快开阀门，按其分流情况有直通式、三通式、四通式等。旋塞的阀杆与阀芯是连成一体的，阀芯呈截锥体，其上开有矩形通孔，小型旋塞的通孔是圆形的。当阀杆顶端上的沟槽或手
16、柄与旋塞的进出口方向平行时，阀门全开，垂直时为全阀。球阀实际上是旋塞的变种，它和旋塞一样是靠改变阀芯的角度来实现阀门的开头的。球阀的阀芯是球体，球体上开有圆柱形孔、球体两侧衬氟塑料热环，作为阀座一密封圈。旋塞和球阀均是快开式阀门，阻力小、流量大。但它的密封面易磨损，开关力较大，容易卡住，故不适用于高温高压的情况。旋塞与球阀规格一般为15mm(l2in)-50mm(2in)o旋塞用于开关管路中的介质也可作节流阀门；球阀只用于开关管道介质，不宜作节流阀用，以免阀门长时间受介质冲刷而失去严密性。4、逆止阀(止回阀)逆止阀又叫止回阀，俗称单流阀门，能根据阀前阀后的压力差而自动启开，作用是自动控制液体的流动方向，使它向一个方向流动而阻止其逆向流动。逆止阀多用于给水管路，安装时有严格的方向性，一定不可装反。升降机逆止阀。这种阀门的阀芯上部有导杆，导杆和阀芯可沿着阀盖上的导向套筒自由
