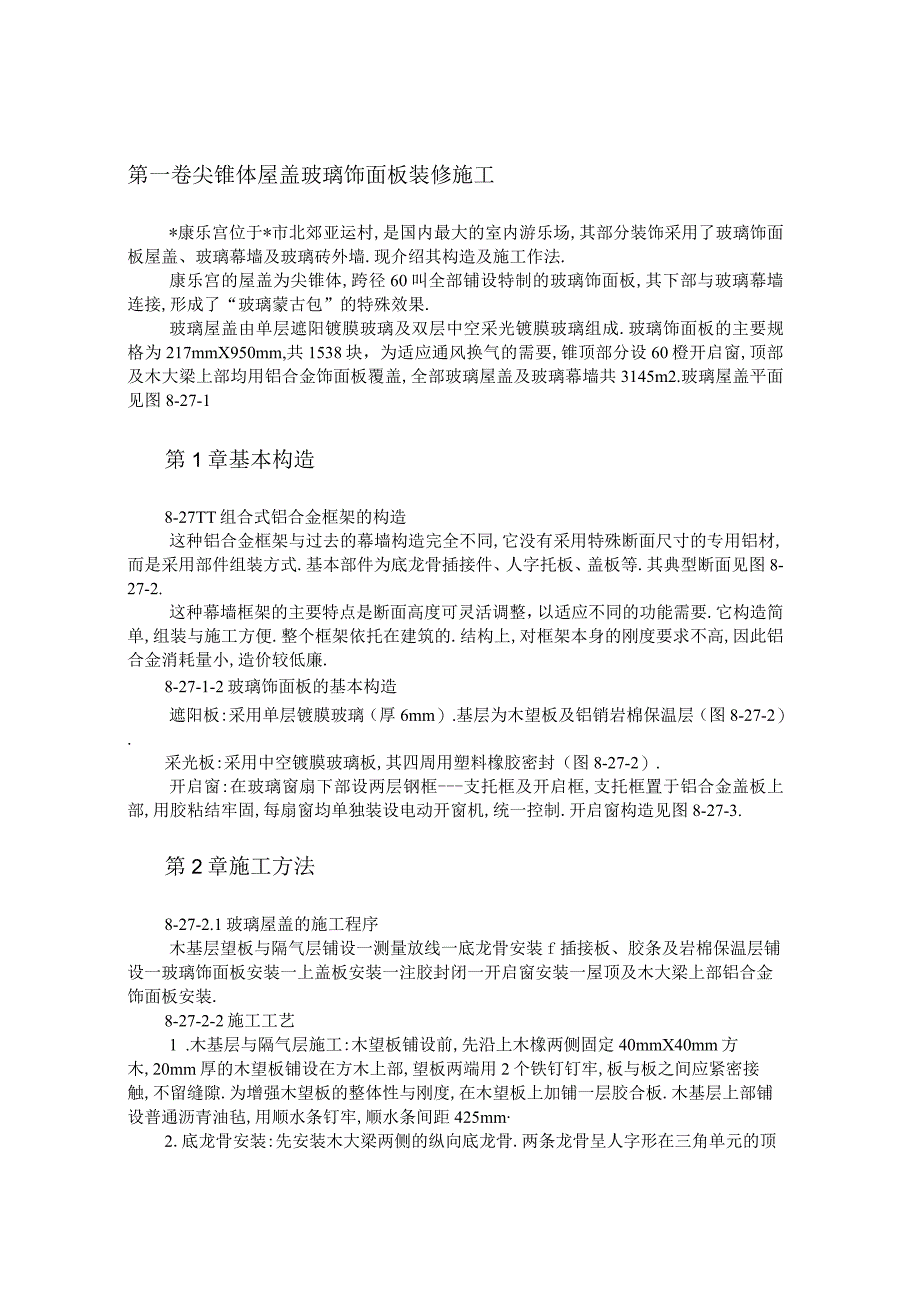

尖锥体屋盖玻璃饰面板装修施工工程文档范本.docx_第1页
第1页 / 共2页

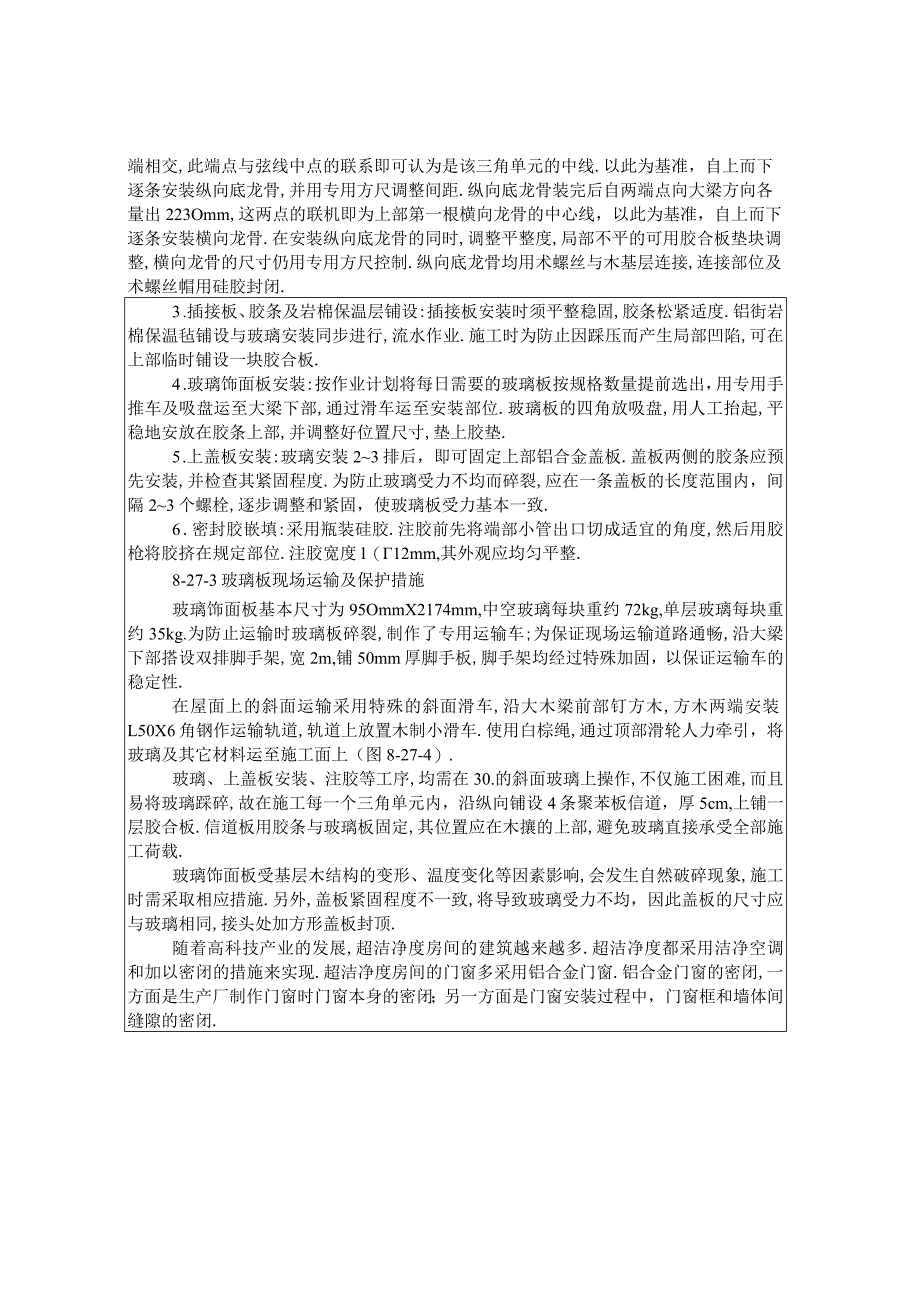

尖锥体屋盖玻璃饰面板装修施工工程文档范本.docx_第2页
第2页 / 共2页
亲,该文档总共2页,全部预览完了,如果喜欢就下载吧!
资源描述

《尖锥体屋盖玻璃饰面板装修施工工程文档范本.docx》由会员分享,可在线阅读,更多相关《尖锥体屋盖玻璃饰面板装修施工工程文档范本.docx(2页珍藏版)》请在第壹文秘上搜索。

1、第一卷尖锥体屋盖玻璃饰面板装修施工*康乐宫位于*市北郊亚运村,是国内最大的室内游乐场,其部分装饰采用了玻璃饰面板屋盖、玻璃幕墙及玻璃砖外墙.现介绍其构造及施工作法.康乐宫的屋盖为尖锥体,跨径60叫全部铺设特制的玻璃饰面板,其下部与玻璃幕墙连接,形成了“玻璃蒙古包”的特殊效果.玻璃屋盖由单层遮阳镀膜玻璃及双层中空采光镀膜玻璃组成.玻璃饰面板的主要规格为217mmX950mm,共1538块,为适应通风换气的需要,锥顶部分设60橙开启窗,顶部及木大梁上部均用铝合金饰面板覆盖,全部玻璃屋盖及玻璃幕墙共3145m2.玻璃屋盖平面见图8-27-1第1章基本构造8-27TT组合式铝合金框架的构造这种铝合金框

2、架与过去的幕墙构造完全不同,它没有采用特殊断面尺寸的专用铝材,而是采用部件组装方式.基本部件为底龙骨插接件、人字托板、盖板等.其典型断面见图8-27-2.这种幕墙框架的主要特点是断面高度可灵活调整,以适应不同的功能需要.它构造简单,组装与施工方便.整个框架依托在建筑的.结构上,对框架本身的刚度要求不高,因此铝合金消耗量小,造价较低廉.8-27-1-2玻璃饰面板的基本构造遮阳板:采用单层镀膜玻璃(厚6mm).基层为木望板及铝销岩棉保温层(图8-27-2).采光板:采用中空镀膜玻璃板,其四周用塑料橡胶密封(图8-27-2).开启窗:在玻璃窗扇下部设两层钢框-支托框及开启框,支托框置于铝合金盖板上部

3、,用胶粘结牢固,每扇窗均单独装设电动开窗机,统一控制.开启窗构造见图8-27-3.第2章施工方法8-27-2.1玻璃屋盖的施工程序木基层望板与隔气层铺设一测量放线一底龙骨安装f插接板、胶条及岩棉保温层铺设一玻璃饰面板安装一上盖板安装一注胶封闭一开启窗安装一屋顶及木大梁上部铝合金饰面板安装.8-27-2-2施工工艺1 .木基层与隔气层施工:木望板铺设前,先沿上木橡两侧固定40mmX40mm方木,20mm厚的木望板铺设在方木上部,望板两端用2个铁钉钉牢,板与板之间应紧密接触,不留缝隙.为增强木望板的整体性与刚度,在木望板上加铺一层胶合板.木基层上部铺设普通沥青油毡,用顺水条钉牢,顺水条间距425m

4、m2 .底龙骨安装:先安装木大梁两侧的纵向底龙骨.两条龙骨呈人字形在三角单元的顶端相交,此端点与弦线中点的联系即可认为是该三角单元的中线.以此为基准,自上而下逐条安装纵向底龙骨,并用专用方尺调整间距.纵向底龙骨装完后自两端点向大梁方向各量出223Omm,这两点的联机即为上部第一根横向龙骨的中心线,以此为基准,自上而下逐条安装横向龙骨.在安装纵向底龙骨的同时,调整平整度,局部不平的可用胶合板垫块调整,横向龙骨的尺寸仍用专用方尺控制.纵向底龙骨均用术螺丝与木基层连接,连接部位及术螺丝帽用硅胶封闭.3 .插接板、胶条及岩棉保温层铺设:插接板安装时须平整稳固,胶条松紧适度.铝街岩棉保温毡铺设与玻璃安装

5、同步进行,流水作业.施工时为防止因踩压而产生局部凹陷,可在上部临时铺设一块胶合板.4 .玻璃饰面板安装:按作业计划将每日需要的玻璃板按规格数量提前选出,用专用手推车及吸盘运至大梁下部,通过滑车运至安装部位.玻璃板的四角放吸盘,用人工抬起,平稳地安放在胶条上部,并调整好位置尺寸,垫上胶垫.5 .上盖板安装:玻璃安装23排后,即可固定上部铝合金盖板.盖板两侧的胶条应预先安装,并检查其紧固程度.为防止玻璃受力不均而碎裂,应在一条盖板的长度范围内,间隔23个螺栓,逐步调整和紧固,使玻璃板受力基本一致.6 .密封胶嵌填:采用瓶装硅胶.注胶前先将端部小管出口切成适宜的角度,然后用胶枪将胶挤在规定部位.注胶

6、宽度l(12mm,其外观应均匀平整.8-27-3玻璃板现场运输及保护措施玻璃饰面板基本尺寸为95OmmX2174mm,中空玻璃每块重约72kg,单层玻璃每块重约35kg.为防止运输时玻璃板碎裂,制作了专用运输车;为保证现场运输道路通畅,沿大梁下部搭设双排脚手架,宽2m,铺50mm厚脚手板,脚手架均经过特殊加固,以保证运输车的稳定性.在屋面上的斜面运输采用特殊的斜面滑车,沿大木梁前部钉方木,方木两端安装L50X6角钢作运输轨道,轨道上放置木制小滑车.使用白棕绳,通过顶部滑轮人力牵引,将玻璃及其它材料运至施工面上(图8-27-4).玻璃、上盖板安装、注胶等工序,均需在30.的斜面玻璃上操作,不仅施

7、工困难,而且易将玻璃踩碎,故在施工每一个三角单元内,沿纵向铺设4条聚苯板信道,厚5cm,上铺一层胶合板.信道板用胶条与玻璃板固定,其位置应在木攘的上部,避免玻璃直接承受全部施工荷载.玻璃饰面板受基层木结构的变形、温度变化等因素影响,会发生自然破碎现象,施工时需采取相应措施.另外,盖板紧固程度不一致,将导致玻璃受力不均,因此盖板的尺寸应与玻璃相同,接头处加方形盖板封顶.随着高科技产业的发展,超洁净度房间的建筑越来越多.超洁净度都采用洁净空调和加以密闭的措施来实现.超洁净度房间的门窗多采用铝合金门窗.铝合金门窗的密闭,一方面是生产厂制作门窗时门窗本身的密闭;另一方面是门窗安装过程中,门窗框和墙体间缝隙的密闭.
