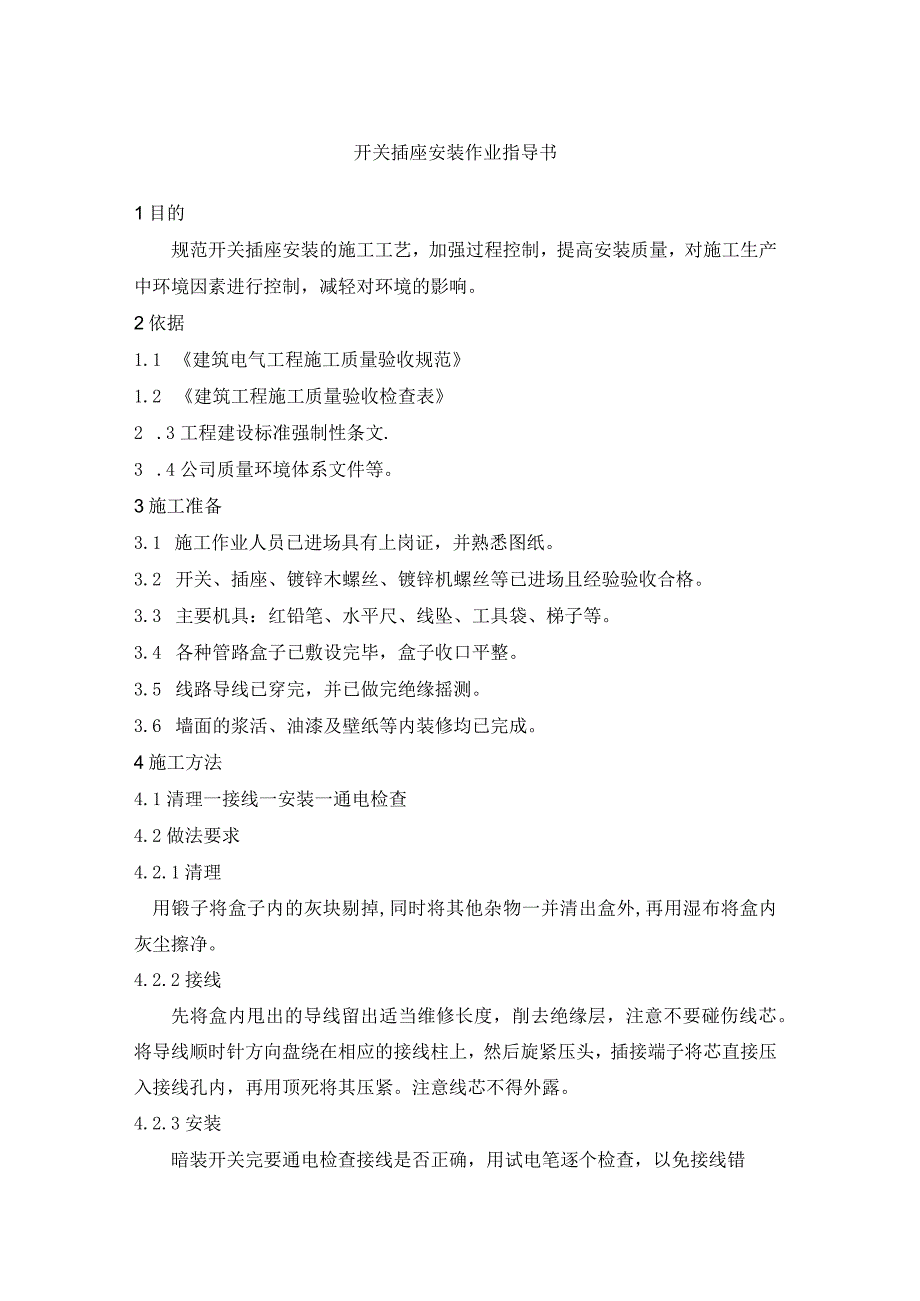

1、开关插座安装作业指导书1目的规范开关插座安装的施工工艺，加强过程控制，提高安装质量，对施工生产中环境因素进行控制，减轻对环境的影响。2依据1.1 建筑电气工程施工质量验收规范1.2 建筑工程施工质量验收检查表2 .3工程建设标准强制性条文.3 .4公司质量环境体系文件等。3施工准备3.1 施工作业人员已进场具有上岗证，并熟悉图纸。3.2 开关、插座、镀锌木螺丝、镀锌机螺丝等已进场且经验验收合格。3.3 主要机具：红铅笔、水平尺、线坠、工具袋、梯子等。3.4 各种管路盒子已敷设完毕，盒子收口平整。3.5 线路导线已穿完，并已做完绝缘摇测。3.6 墙面的浆活、油漆及壁纸等内装修均已完成。4施工方法

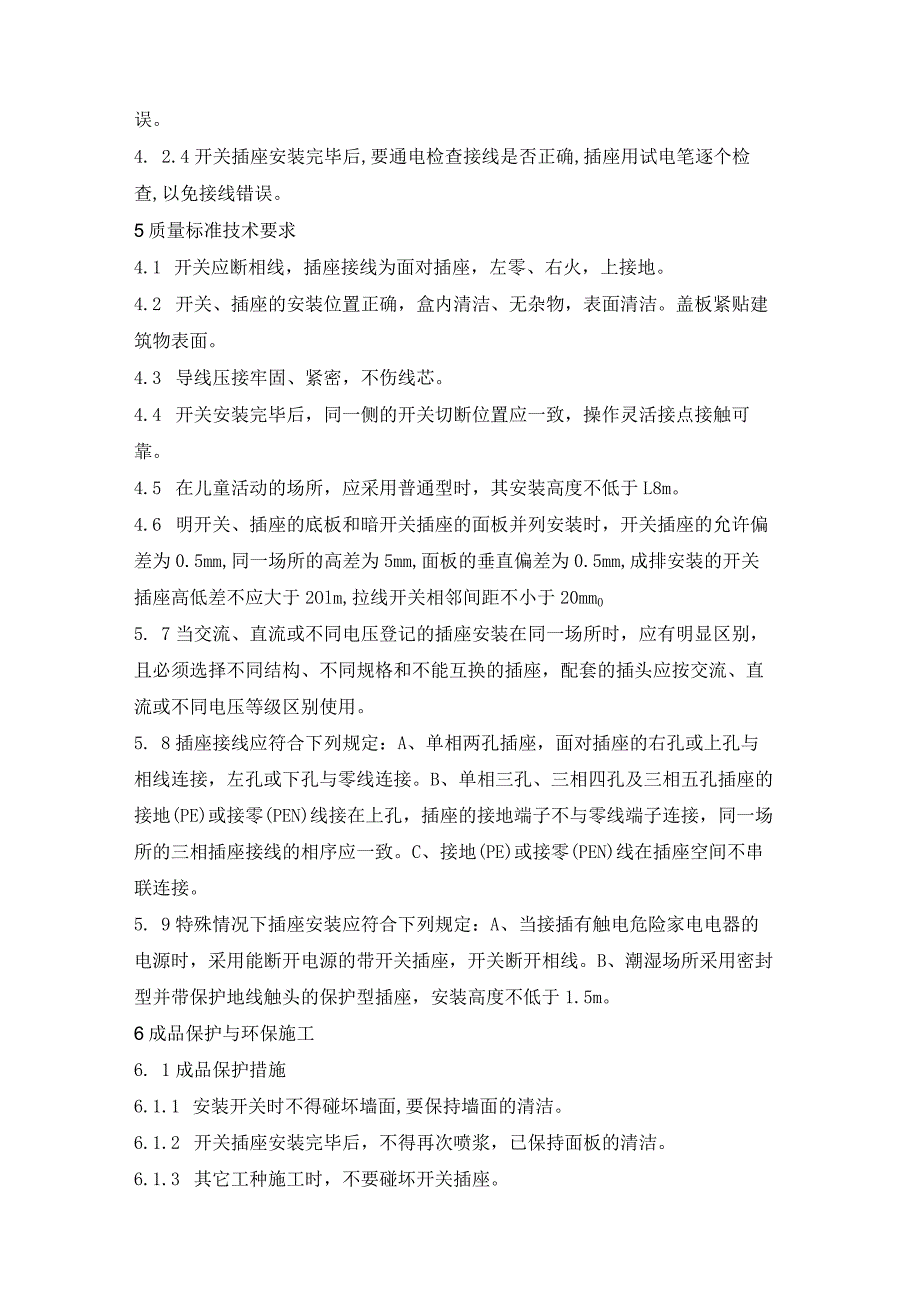

2、4.1清理一接线一安装一通电检查4.2做法要求4.2.1清理用锻子将盒子内的灰块剔掉,同时将其他杂物一并清出盒外,再用湿布将盒内灰尘擦净。4.2.2接线先将盒内甩出的导线留出适当维修长度，削去绝缘层，注意不要碰伤线芯。将导线顺时针方向盘绕在相应的接线柱上，然后旋紧压头，插接端子将芯直接压入接线孔内，再用顶死将其压紧。注意线芯不得外露。4.2.3安装暗装开关完要通电检查接线是否正确，用试电笔逐个检查，以免接线错误。4. 2.4开关插座安装完毕后,要通电检查接线是否正确,插座用试电笔逐个检查,以免接线错误。5质量标准技术要求4.1 开关应断相线，插座接线为面对插座，左零、右火，上接地。4.2 开关
3、、插座的安装位置正确，盒内清洁、无杂物，表面清洁。盖板紧贴建筑物表面。4.3 导线压接牢固、紧密，不伤线芯。4.4 开关安装完毕后，同一侧的开关切断位置应一致，操作灵活接点接触可靠。4.5 在儿童活动的场所，应采用普通型时，其安装高度不低于L8m。4.6 明开关、插座的底板和暗开关插座的面板并列安装时，开关插座的允许偏差为0.5mm,同一场所的高差为5mm,面板的垂直偏差为0.5mm,成排安装的开关插座高低差不应大于2Olm,拉线开关相邻间距不小于20mm05. 7当交流、直流或不同电压登记的插座安装在同一场所时，应有明显区别，且必须选择不同结构、不同规格和不能互换的插座，配套的插头应按交流、
4、直流或不同电压等级区别使用。5. 8插座接线应符合下列规定：A、单相两孔插座，面对插座的右孔或上孔与相线连接，左孔或下孔与零线连接。B、单相三孔、三相四孔及三相五孔插座的接地(PE)或接零(PEN)线接在上孔，插座的接地端子不与零线端子连接，同一场所的三相插座接线的相序应一致。C、接地(PE)或接零(PEN)线在插座空间不串联连接。5. 9特殊情况下插座安装应符合下列规定：A、当接插有触电危险家电电器的电源时，采用能断开电源的带开关插座，开关断开相线。B、潮湿场所采用密封型并带保护地线触头的保护型插座，安装高度不低于1.5m。6成品保护与环保施工6. 1成品保护措施6.1.1 安装开关时不得碰坏墙面,要保持墙面的清洁。6.1.2 开关插座安装完毕后，不得再次喷浆，已保持面板的清洁。6.1.3 其它工种施工时，不要碰坏开关插座。6.2环保施工措施6.2.1开关插座安装完毕后，要清理好周围的包装袋，包装盒，统一放到垃圾存放点。6.2.2剥削的导线绝缘皮及废电线头等物品要分类回收，导线头重新利用，不能再利用的和绝缘皮统一集中处理。7安全注意事项使用梯子时，要栓好放滑绳，不得两人同梯作业，且不得在最高一步操作
