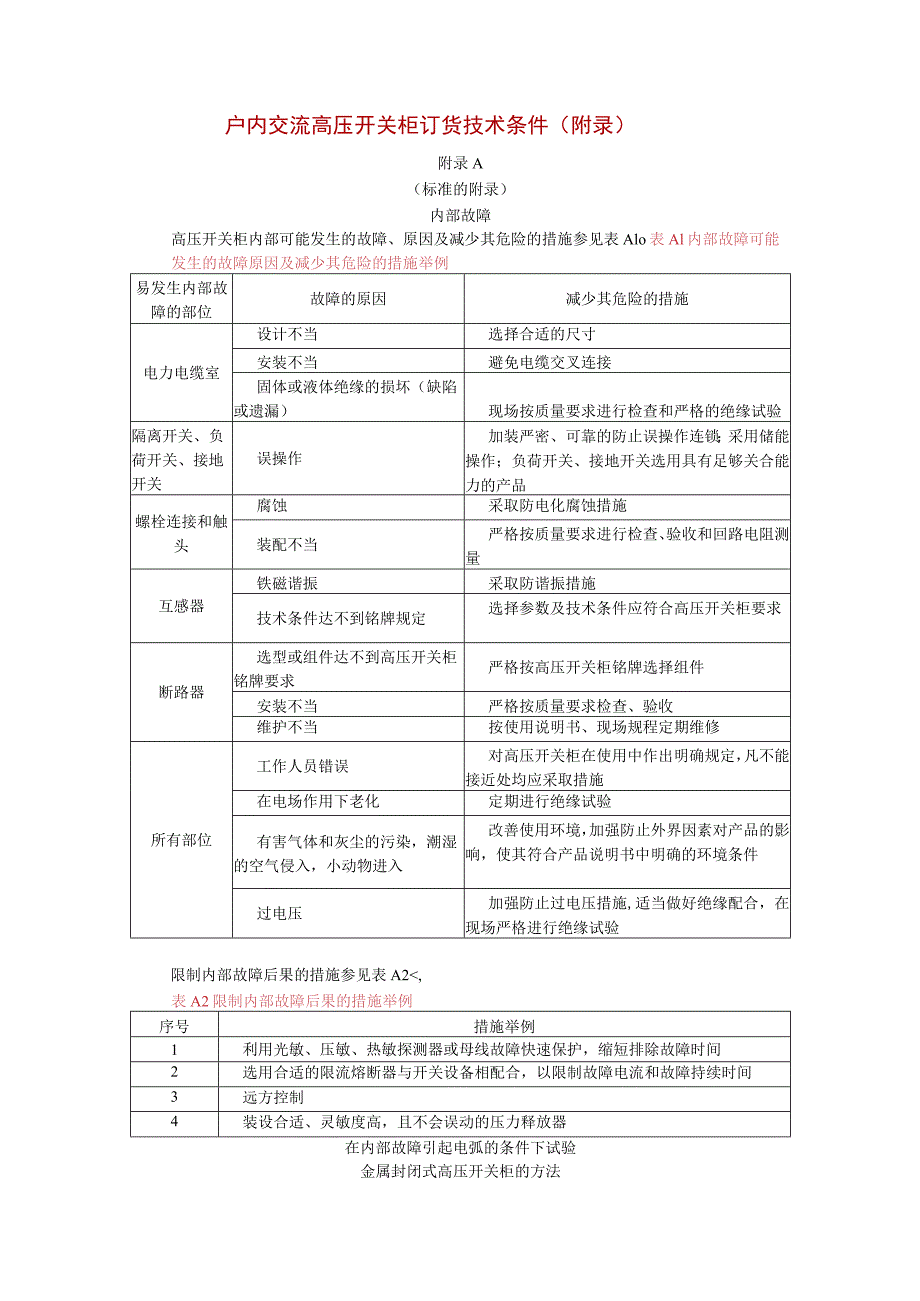

1、户内交流高压开关柜订货技术条件(附录)附录A(标准的附录)内部故障高压开关柜内部可能发生的故障、原因及减少其危险的措施参见表Alo表Al内部故障可能发生的故障原因及减少其危险的措施举例易发生内部故障的部位故障的原因减少其危险的措施电力电缆室设计不当选择合适的尺寸安装不当避免电缆交叉连接固体或液体绝缘的损坏(缺陷或遗漏)现场按质量要求进行检查和严格的绝缘试验隔离开关、负荷开关、接地开关误操作加装严密、可靠的防止误操作连锁;采用储能操作;负荷开关、接地开关选用具有足够关合能力的产品螺栓连接和触头腐蚀采取防电化腐蚀措施装配不当严格按质量要求进行检查、验收和回路电阻测量互感器铁磁谐振采取防谐振措施技术

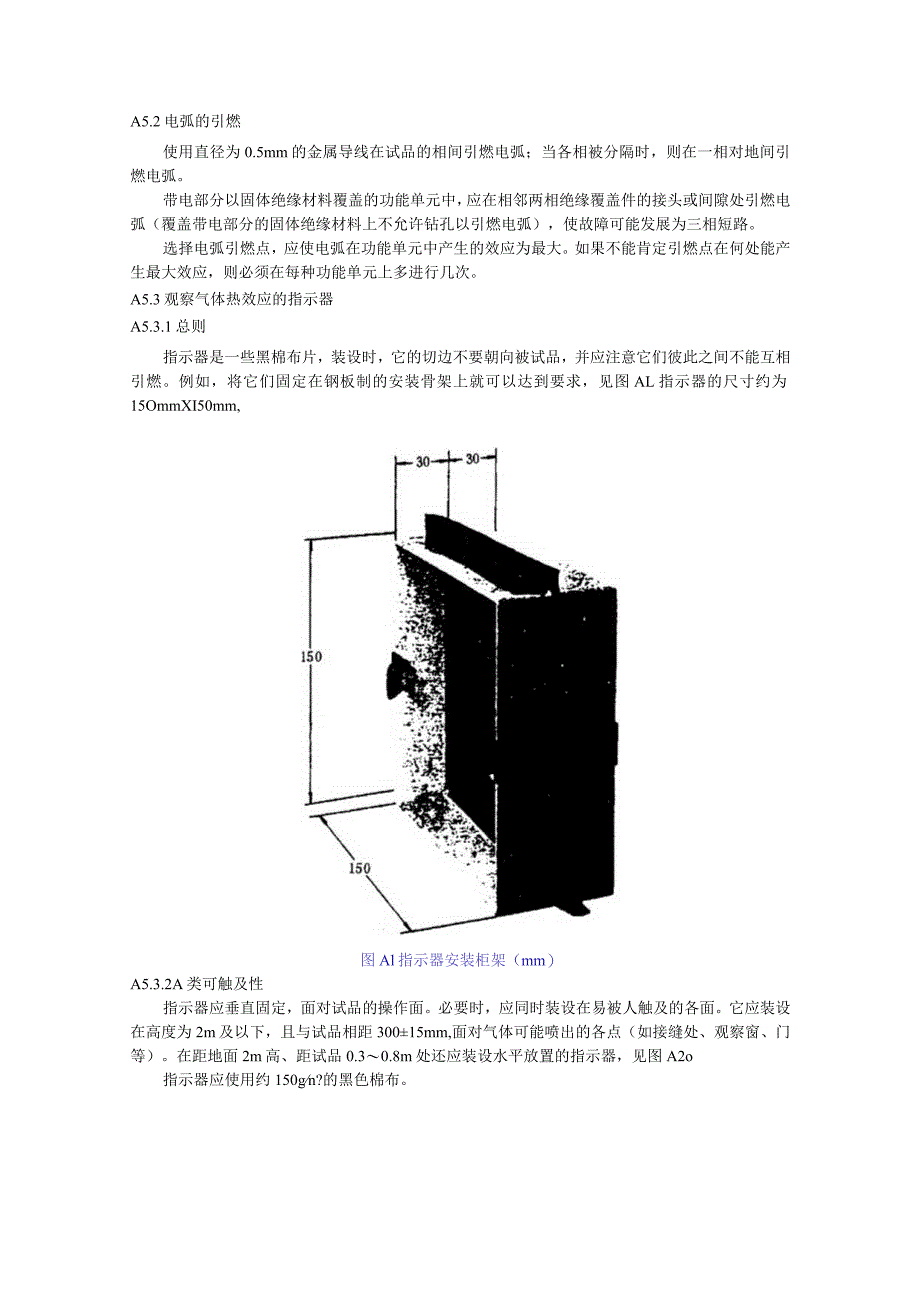

2、条件达不到铭牌规定选择参数及技术条件应符合高压开关柜要求断路器选型或组件达不到高压开关柜铭牌要求严格按高压开关柜铭牌选择组件安装不当严格按质量要求检查、验收维护不当按使用说明书、现场规程定期维修所有部位工作人员错误对高压开关柜在使用中作出明确规定,凡不能接近处均应采取措施在电场作用下老化定期进行绝缘试验有害气体和灰尘的污染,潮湿的空气侵入,小动物进入改善使用环境,加强防止外界因素对产品的影响,使其符合产品说明书中明确的环境条件过电压加强防止过电压措施,适当做好绝缘配合,在现场严格进行绝缘试验限制内部故障后果的措施参见表A22m一试品高度;i-指示器装设位置图A2指示器安装方式(a)A类可触及性

3、;(b)B类可触及性A6.5判据5水平装设的指示器(附录A第A.5.3条所指的指示器)是否点燃,如果在试验中由于灼热微粒而不是气体导致指示器燃烧,可认为符合标准。这可由高速摄影机拍摄的照片作为判断的依据。A6.6判据6所有的接地连接都是可靠的。A7试验报告在试验报告中应提供下列内容:A7.1额定值用图表示的被试单元的主要尺寸,与机械强度有关的零部件,压力释放阀的布置和试品本身在地面或墙上的固定方法。A7.2试验接线及引燃点试验线路的实际布设和电弧的引燃点A7.3指示器的装设情况根据可触及性分类而规定的指示器的材料和装设的实际情况。A7.4试验电流对试验电流记录要求如下:a)在最初三个半波内交流

4、分量的有效值;b)最大峰值;C)试验实际持续时间内交流分量平均值;d)试验持续时间。A7.5示波图试验中的实际测得电流、电压波形图。A7.6试验结果的评价根据试验情况,按附录A第A6条中的规定作出结论。A7.7其他有关说明凡本附录未规定,在试验中所发现的异常现象,均应在此项加以说明。附录B(标准的附录)按短时持续电流的热效应计算裸导体截面的方法下面的公式可用以计算承受电流持续时间为0.205s的热效应的裸导体截面:S=忠式中:S导体截面,mm2;I电流有效值,A;1a系数,以mm2K)表示,并按下列规定取值:铜为13铝为8.5铁为4.5铅为2.5/电流通过时间,s;0一一温升,,对于裸导体一般

5、取180,如果时间超过2s,但小于5s,。值可在同一公式中增加到215。本公式考虑到了温度升高并非严格的绝热过程。附录C(标准的附录)局部放电测量Cl总则局部放电测量是一种检测正在试验中设备某些缺陷的适宜的方法,同时也是对绝缘试验的有效的补充办法。经验表明,局部放电可在某些布置中引起绝缘的介质强度下降,尤其是对固体绝缘。另一方面,由于金属封闭式高压开关柜中所使用的绝缘系统的更杂性,不可能在局部放电测量结果和设备的预期寿命间建立一种可靠的关系。C2应用由于绝缘封闭型或复合绝缘的高压开关柜中大量地采用了有机绝缘材料,进行局部放电测量,并结合其他绝缘试验,检验是否存在由于设备设计不当而造成绝缘的弱点

6、。由于设计的多样化,对于试品不可能提出通用的试验规程。一般,试品应包括与设备的完整装配中具有相同的绝缘强度的组件和部件。注1应优先选择完整装配成的试品。在积木式高压开关柜中,特别是对嵌入固体绝缘内的各种带电部件和连接件,试验必须在装配完整的试品上进行。2由常规组件组合的设计中(例如仪用互感器、套管),这些组件可根据其有关的标准对它们单独试验,而本附录局部放电试验的目的是检验这些组件在装配中的布置。由于技术和经济上的原因,建议局部放电试验与必作的绝缘试验在同一组件或部件上进行。注:此试验可在一些组件或部件上进行,测量时,必须注意外部的局部放电不要影响测量。出厂试验也可以在组件上进行。决定局部放电

7、试验必要性的判据是:a)实际的使用经验,包括整个生产期间试验的结果;b)固体绝缘在最高电场区域下的电场强度值;C)设备中,主绝缘部分的绝缘材料类型。C3试验回路和测量仪器在GB7354局部放电测量中给出了推荐的试验回路和测量仪器及检验方法。三相设备可在单相试验回路,也可在三相试验回路中(见本附录表CI)试验。C3.1单相试验回路程序A作为一般的方法,适用于中性点直接接地,或不直接接地系统中运行的设备。为测量局部放电量,每相将相继接到试验电压源上,其余两相和所有工作时接地的部件都接地。程序B仅适用于中性点直接接地系统中运行的设备。为了测量局部放电量,将采用两种试验布置。首先,应在1.1U(U是额

8、定电压)试验电压下进行测量,每相应相继接到试验电压源上,其余两相接地。测量时必须隔离或移去在使用中正常接地的所有的金属部件。附加测量应在试验电压降到U/6进行,在测量过程中,工作时接地部件均接地,同时三相桥接后接到试验电压源上。C3.2三相试验回路当试验设备合适和许可时,局部放电试验可按三相布置进行。在此情况下,推荐使用三个耦合电容器按图Cl连接,可用一个放电检测器相继接到三个测量阻抗上去。对在三相回路的一个测量位置中检测器的检验是将已知电量的短时电流脉冲依次注入到每一相和地间。给出的最小偏转的刻度是用来确定电荷量的。C4试验程序根据试验回路(见木附录表Cl),将工频电压升高到大于等于1.3U或L3U/6,且在此值下保持IOso注:局部放电试验也可在工频电压试验后降压进行CL然后,按
