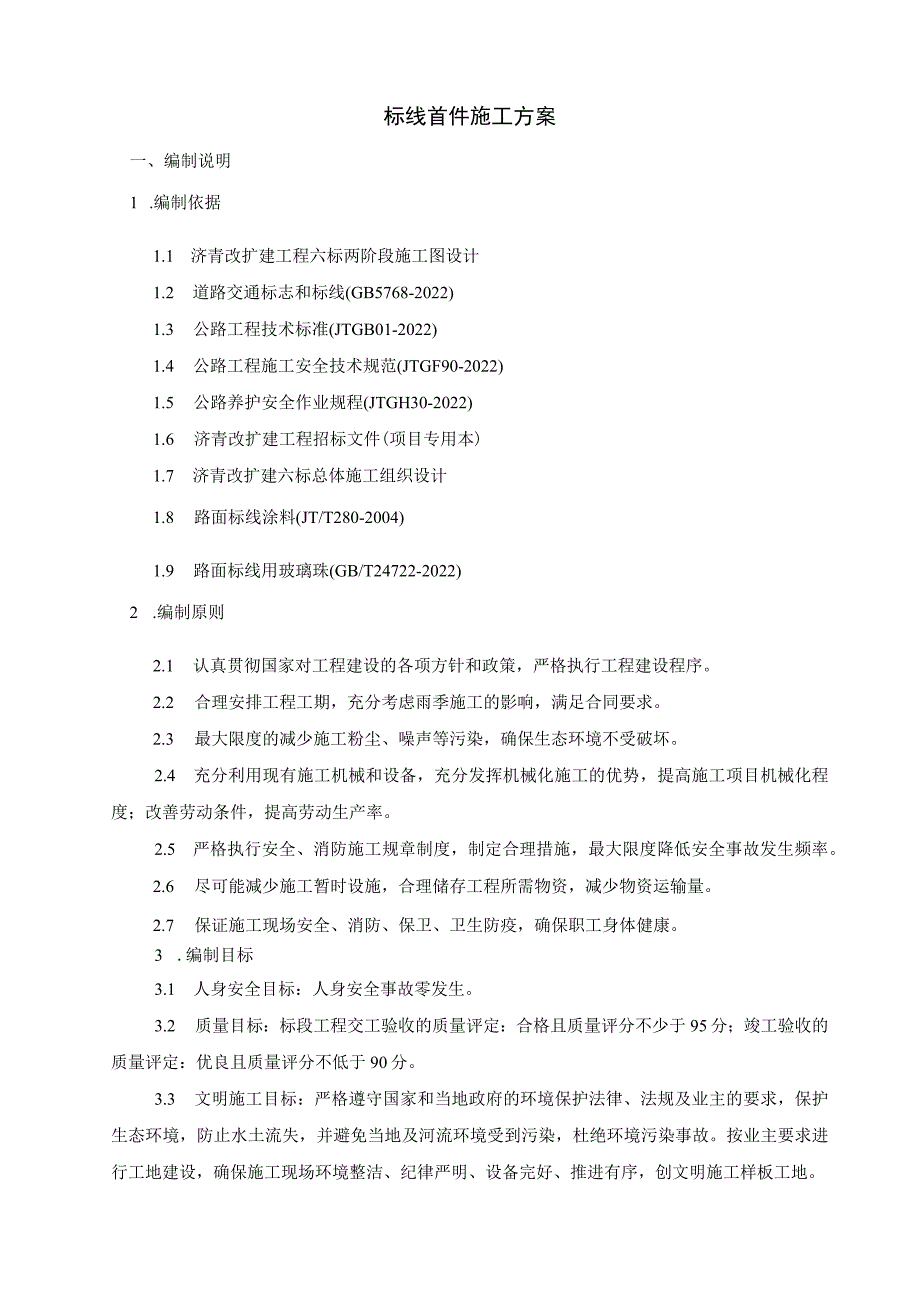

1、标线首件施工方案一、编制说明1 .编制依据1.1 济青改扩建工程六标两阶段施工图设计1.2 道路交通标志和标线(GB5768-2022)1.3 公路工程技术标准(JTGB01-2022)1.4 公路工程施工安全技术规范(JTGF90-2022)1.5 公路养护安全作业规程(JTGH30-2022)1.6 济青改扩建工程招标文件(项目专用本)1.7 济青改扩建六标总体施工组织设计1.8 路面标线涂料(JT/T280-2004)1.9 路面标线用玻璃珠(GB/T24722-2022)2 .编制原则2.1 认真贯彻国家对工程建设的各项方针和政策，严格执行工程建设程序。2.2 合理安排工程工期，充分考
2、虑雨季施工的影响，满足合同要求。2.3 最大限度的减少施工粉尘、噪声等污染，确保生态环境不受破坏。2.4 充分利用现有施工机械和设备，充分发挥机械化施工的优势，提高施工项目机械化程度；改善劳动条件，提高劳动生产率。2.5 严格执行安全、消防施工规章制度，制定合理措施，最大限度降低安全事故发生频率。2.6 尽可能减少施工暂时设施，合理储存工程所需物资，减少物资运输量。2.7 保证施工现场安全、消防、保卫、卫生防疫，确保职工身体健康。3 .编制目标3.1 人身安全目标：人身安全事故零发生。3.2 质量目标：标段工程交工验收的质量评定：合格且质量评分不少于95分；竣工验收的质量评定：优良且质量评分不

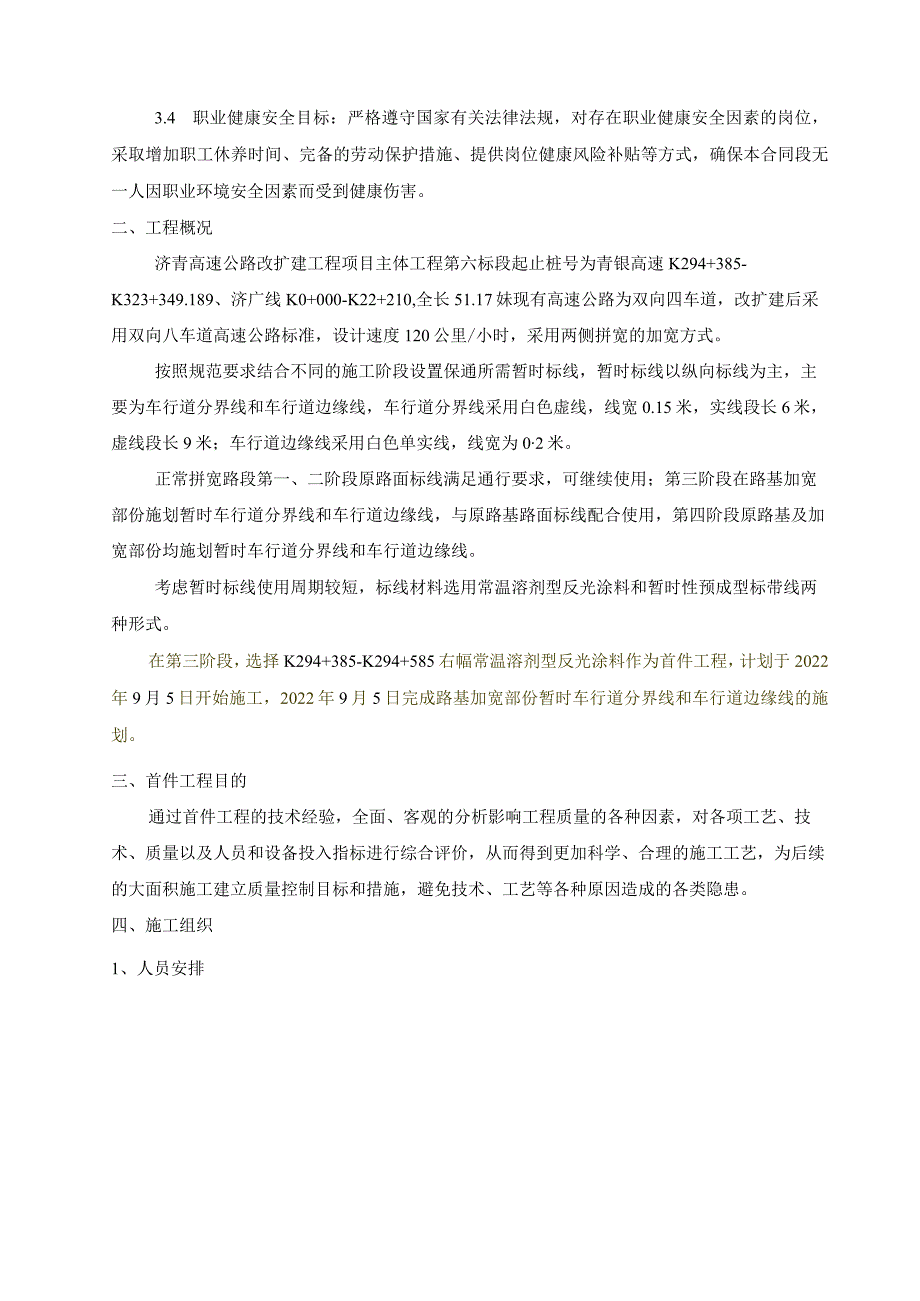

3、低于90分。3.3 文明施工目标：严格遵守国家和当地政府的环境保护法律、法规及业主的要求，保护生态环境，防止水土流失，并避免当地及河流环境受到污染，杜绝环境污染事故。按业主要求进行工地建设，确保施工现场环境整洁、纪律严明、设备完好、推进有序，创文明施工样板工地。3.4 职业健康安全目标：严格遵守国家有关法律法规，对存在职业健康安全因素的岗位，采取增加职工休养时间、完备的劳动保护措施、提供岗位健康风险补贴等方式，确保本合同段无一人因职业环境安全因素而受到健康伤害。二、工程概况济青高速公路改扩建工程项目主体工程第六标段起止桩号为青银高速K294+385-K323+349.189、济广线K0+000
4、-K22+210,全长51.17妹现有高速公路为双向四车道，改扩建后采用双向八车道高速公路标准，设计速度120公里/小时，采用两侧拼宽的加宽方式。按照规范要求结合不同的施工阶段设置保通所需暂时标线，暂时标线以纵向标线为主，主要为车行道分界线和车行道边缘线，车行道分界线采用白色虚线，线宽0.15米，实线段长6米，虚线段长9米；车行道边缘线采用白色单实线，线宽为02米。正常拼宽路段第一、二阶段原路面标线满足通行要求，可继续使用；第三阶段在路基加宽部份施划暂时车行道分界线和车行道边缘线，与原路基路面标线配合使用，第四阶段原路基及加宽部份均施划暂时车行道分界线和车行道边缘线。考虑暂时标线使用周期较短，
5、标线材料选用常温溶剂型反光涂料和暂时性预成型标带线两种形式。在第三阶段，选择K294+385-K294+585右幅常温溶剂型反光涂料作为首件工程，计划于2022年9月5日开始施工，2022年9月5日完成路基加宽部份暂时车行道分界线和车行道边缘线的施划。三、首件工程目的通过首件工程的技术经验，全面、客观的分析影响工程质量的各种因素，对各项工艺、技术、质量以及人员和设备投入指标进行综合评价，从而得到更加科学、合理的施工工艺，为后续的大面积施工建立质量控制目标和措施，避免技术、工艺等各种原因造成的各类隐患。四、施工组织1、人员安排为了保证本工程质量及施工进度，我部高度重视，成立了项目经理为直接领导的

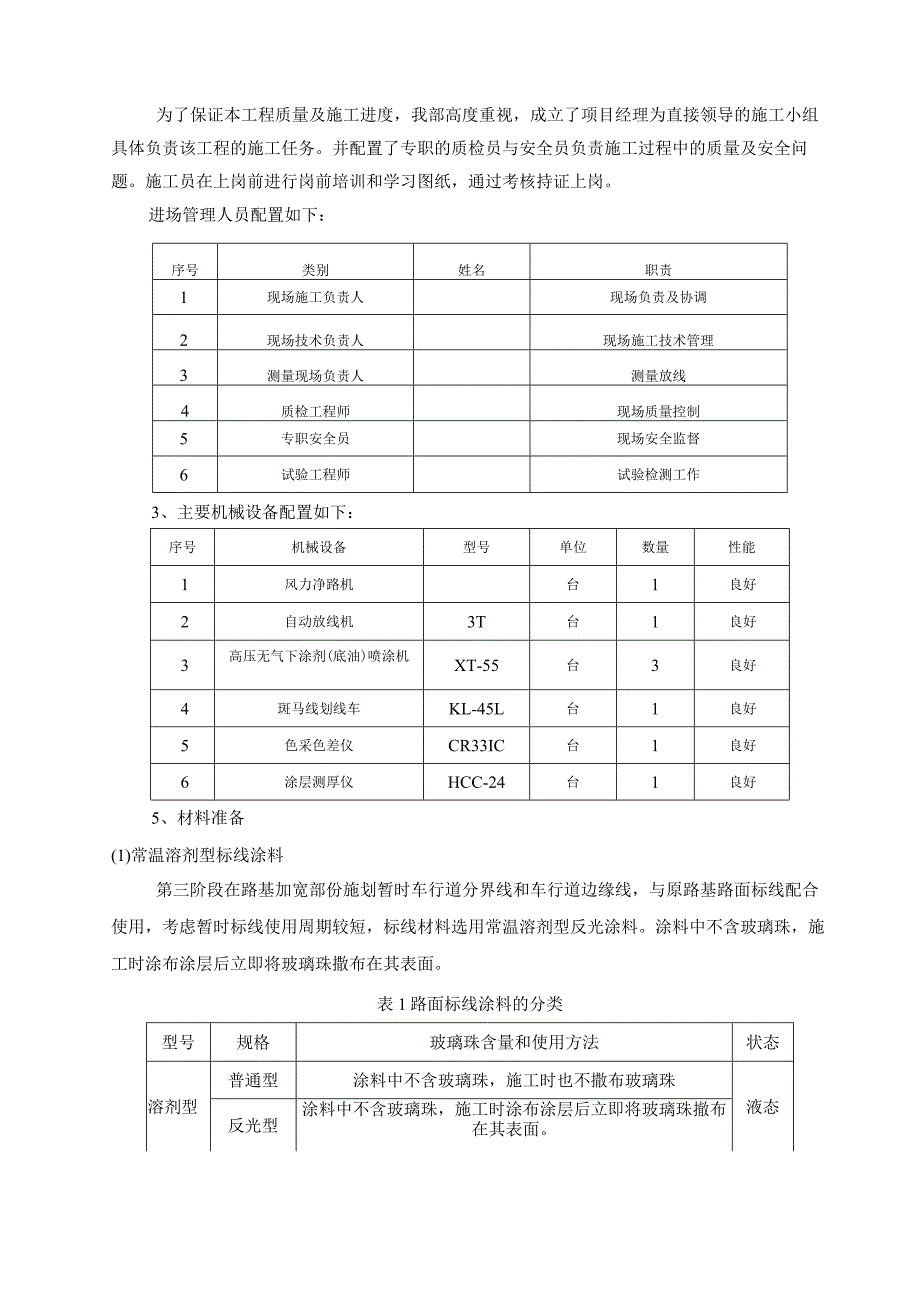

6、施工小组具体负责该工程的施工任务。并配置了专职的质检员与安全员负责施工过程中的质量及安全问题。施工员在上岗前进行岗前培训和学习图纸，通过考核持证上岗。进场管理人员配置如下：序号类别姓名职责1现场施工负责人现场负责及协调2现场技术负责人现场施工技术管理3测量现场负责人测量放线4质检工程师现场质量控制5专职安全员现场安全监督6试验工程师试验检测工作3、主要机械设备配置如下：序号机械设备型号单位数量性能1风力净路机台1良好2自动放线机3T台1良好3高压无气下涂剂(底油)喷涂机XT-55台3良好4斑马线划线车KL-45L台1良好5色采色差仪CR33IC台1良好6涂层测厚仪HCC-24台1良好5、材料准
7、备(1)常温溶剂型标线涂料第三阶段在路基加宽部份施划暂时车行道分界线和车行道边缘线，与原路基路面标线配合使用，考虑暂时标线使用周期较短，标线材料选用常温溶剂型反光涂料。涂料中不含玻璃珠，施工时涂布涂层后立即将玻璃珠撒布在其表面。表1路面标线涂料的分类型号规格玻璃珠含量和使用方法状态溶剂型普通型涂料中不含玻璃珠，施工时也不撒布玻璃珠液态反光型涂料中不含玻璃珠，施工时涂布涂层后立即将玻璃珠撤布在其表面。热熔型普通型涂料中不含玻璃珠，施工时也不撒布玻璃珠固态反光型涂料中含18%-25%的玻璃珠，施工时涂布涂层后立即将玻璃珠撒布在其表面。突起型涂料中含18%-25%的玻璃珠，施工时涂布涂层后立即将玻璃
8、珠撒布在其表面。双组份普通型涂料中不含玻璃珠，施工时也不撒布玻璃珠液态反光型涂料中不含（或者含18%-25给玻璃珠，施工时涂布涂层后立即将玻璃珠撒布在其表面。突起型涂料中含18%-25%的玻璃珠，施工时涂布涂层后立即将玻璃珠撒布在其表面。水性普通型涂料中不含玻璃珠，施工时也不撒布玻璃珠液态反光型涂料中不含（或者含18%-25%）玻璃珠，施工时涂布涂层后立即将玻璃珠撒布在其表面。表2溶剂型涂料的性能项目溶剂型普通型反光型容器中状态应无结块、结皮现象，易于搅匀粘度2100（涂4杯，s）80120（KU值）密度.gcm321.221.3施工性能空气或者无空气喷涂（或者刮除）施工性能良好加热稳定性应无
9、结块、结皮现象，易于搅匀，KU值不小于140涂膜外观干燥后，应无发皱，泛花、气泡、开裂、粘胎等现象，涂膜颜色和外观应与标准板差异不大不粘胎干燥时间，min1510遮盖率，%白色295黄色280色度性能（45/0）白色黄色涂料的色晶坐标和亮度因数应符合表3和图1的规定范围耐磨性，Hlg（200转/10OOg后减重）40（JM-100香蕉砂轮）耐水性在书中浸24h应无异常现象耐碱性在氢氧化钙和溶液中浸24h应无异常附着性（划圈法）4级柔韧性，mm5固体含量，%2602653*IMPa及附材的,点色星童鞋和兴度四跤色阳*.电的色般如薄未决*研使IU的Al色般Qt.一叼相舞儿M条惬气度由收I34自0.
10、3O.MOO3K0.290o.xaoQ.J400.370A0.73*03t0.4MO4M9.442O477。心0*0.45。.加nO)M)6.290O.19Q.7T90.MO.MS0.0e.4T0.42)OWO)O.45O.SM0.27aI普材料和速反射材料的色范围图（2）玻璃珠玻璃珠采用3号玻璃珠，其粒径分布应满足下表要求。型号玻璃珠粒径S/um玻璃珠质量百分比/%3号S2120S900-41）玻璃珠应为无色松散球状，清洁无明显杂物。在显微镜或者投影仪下，玻璃珠应为无色透明的球体，光洁圆整，玻璃珠内无明显气泡或者杂质。2）有缺陷的玻璃珠，如椭圆形珠、不圆的颗粒、失透的珠、熔融粘连的珠、有气泡
11、的玻璃珠和杂志等的质量应小于玻璃珠总质量的20%,即玻璃珠成圆率不小于80%,其中粒径在850-600范围内玻璃珠的成圆率不应小于70%。3)玻璃珠的密度应在(2.4-4.3)gcm2o4)玻璃珠的折射率(RD应符合以下规定：低折射率玻璃珠：1.5RI1.70中折射率玻璃珠：1.5RI1.90高折射率玻璃珠：RI21.9。5)在沸腾的水浴中加热后，玻璃珠表面不应呈发雾现象，中和所用0.01mlL盐酸应在15ml以下。6)玻璃珠中磁性颗粒的含量不得大于0.1虬7)所用玻璃珠通过漏斗应无停滞现象。6、施工准备施工人员熟悉施工图纸要求，正确理解设计意图，根据设计图纸及规范要求进行准确放样。7、技术准
12、备(1)在开工前组织技术人员认真学习施工图纸及招标文件的要求，澄清有关技术问题，熟悉规范和技术标准。制定施工安全保证措施，提出应急预案。组织项目管理和施工人员，进行施工图纸、技术、质量、安全、文明施工和环境保护等内容的交底。(2)测量组会同监理工程师用全站仪进行平面位置测量。(3)试验室、监理工程师对己到位的原材料进行检验，检验结果合格且得到监理工程师的认可。(4)机械设备已进场，机械性能良好，数量满足进度及工期要求。(5)工程开工前设置好施工标志牌及安全施工警示牌。8、进场道路和施工便道在路线两侧红线范围内设置便道。9、施工通信与当地通信部门联系，在项目部与各施工队之间建立内部通讯网，及时沟
13、通各施工队之间的通讯联系，并建立宽带网络，以方便信息传递，达到网络办公。10、施工生活、生产供水由于项目所在地区水系发育，水资源丰富。施工工点施工用水采用就近取水的原则。五、施工计划安排施工准备：2022年10月20日2022年10月22日标线施划：六.施工方案1、标线施工工序放线清扫标线涂布及撒玻璃珠2、施工工艺1)放线：依据施工图纸使用自动放线机进行水线敷设工作，同时对车的行进路线及水线位置进行清除障碍及污物，防止行驶车辆跳动影响水线直顺度。2)清扫：水线划好以后，依据规范要求清除标线附着面及其边缘外5cm范围的泥砂、灰尘等污物，以确保标线附着坚固。同时将划线车的行驶路线清扫干净以保证划线
14、车能平稳匀速前进。3)标线施工：常温型涂料的注意成份是合成树脂，次要成份是体质材和添加剂，再加着色材料、溶剂，进行充分搅拌，使其混合均匀。标线涂敷采用高压无气喷涂机完成，高压无气喷涂技术将涂料施加高压，能将粘度大的涂料送到喷枪，通过小口径喷嘴喷射出去，继而形成大喷射直径的雾锥，在喷涂的同时撒玻璃珠。正式划线前在铁板上试划，以确定划线车的行驶速度、线宽、标线厚度、玻璃珠撒布量等能否满足要求，调试好后，开始正式划线。4)标线保护：常温型涂料的干燥时间为5-10min,干燥之前注意保护标线不让车辆碾压。七、质量检验标准检验标准项次检查项目规定值或者允许偏差检查方法1标线线段长度(mm)6000钢卷尺；抽检10%400050300040100(T2000302标线宽度(mm)40045020钢尺：抽检10%150200+15,0100+8,03标线厚度(mm)常温型(0.120.2)
