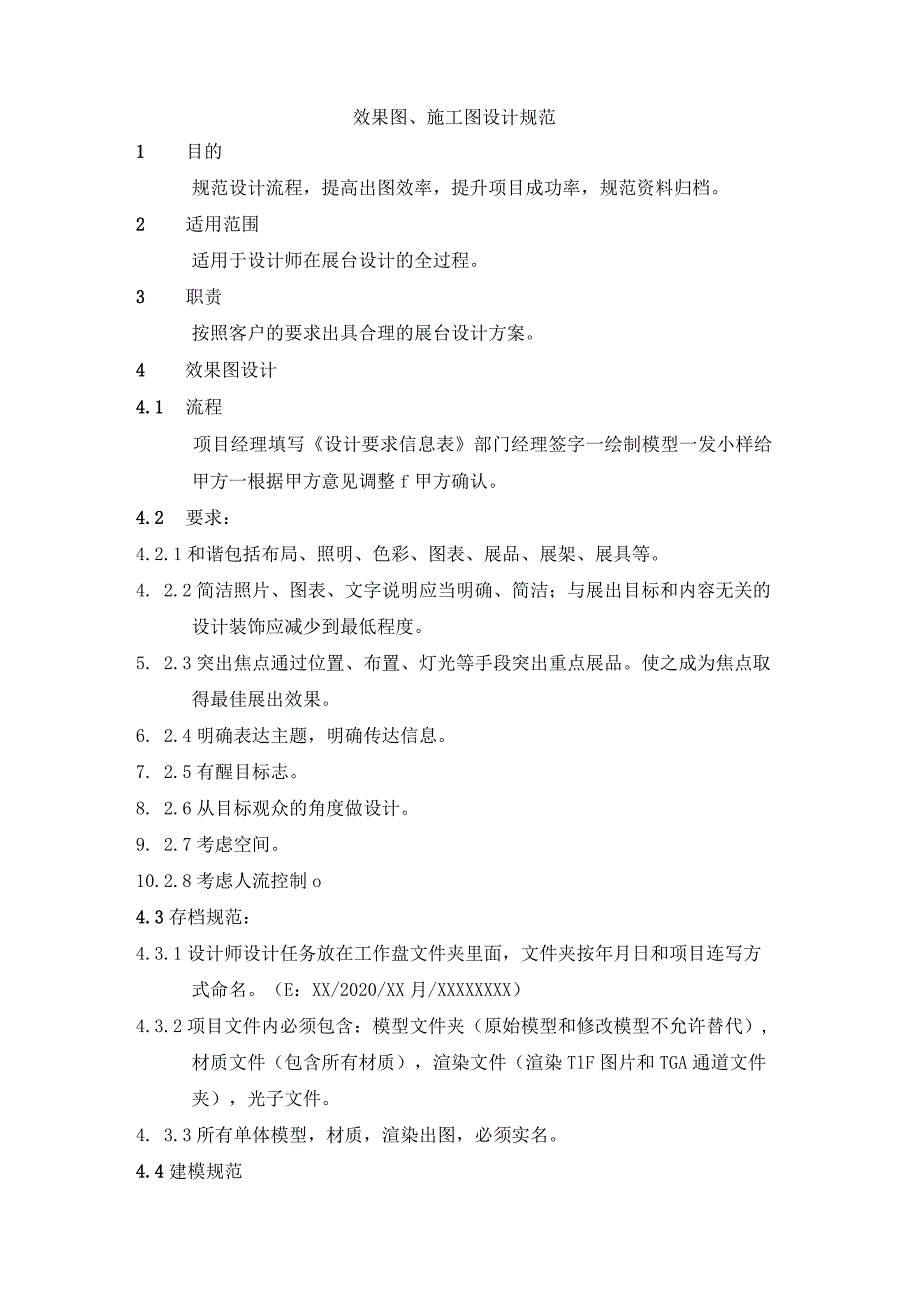

效果图、施工图设计规范2.docx_第1页
第1页 / 共2页

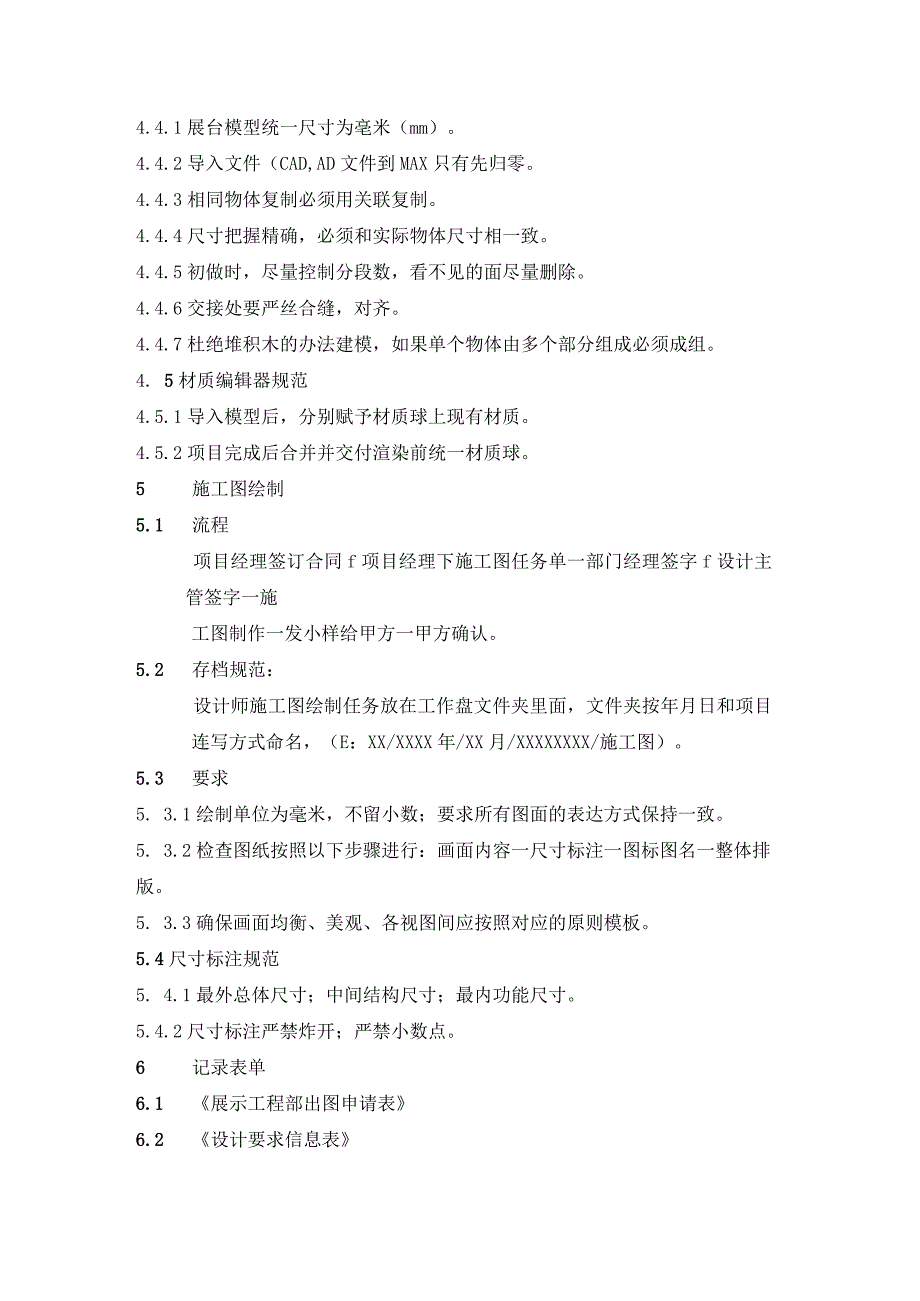

效果图、施工图设计规范2.docx_第2页
第2页 / 共2页
亲,该文档总共2页,全部预览完了,如果喜欢就下载吧!
资源描述

《效果图、施工图设计规范2.docx》由会员分享,可在线阅读,更多相关《效果图、施工图设计规范2.docx(2页珍藏版)》请在第壹文秘上搜索。

1、效果图、施工图设计规范1 目的规范设计流程,提高出图效率,提升项目成功率,规范资料归档。2 适用范围适用于设计师在展台设计的全过程。3 职责按照客户的要求出具合理的展台设计方案。4 效果图设计4.1 流程项目经理填写设计要求信息表部门经理签字一绘制模型一发小样给甲方一根据甲方意见调整f甲方确认。4.2 要求:4.2.1和谐包括布局、照明、色彩、图表、展品、展架、展具等。4. 2.2简洁照片、图表、文字说明应当明确、简洁;与展出目标和内容无关的设计装饰应减少到最低程度。5. 2.3突出焦点通过位置、布置、灯光等手段突出重点展品。使之成为焦点取得最佳展出效果。6. 2.4明确表达主题,明确传达信息

2、。7. 2.5有醒目标志。8. 2.6从目标观众的角度做设计。9. 2.7考虑空间。10. 2.8考虑人流控制o4.3存档规范:4.3.1设计师设计任务放在工作盘文件夹里面,文件夹按年月日和项目连写方式命名。(E:XX/2020/XX月/XXXXXXXX)4.3.2项目文件内必须包含:模型文件夹(原始模型和修改模型不允许替代),材质文件(包含所有材质),渲染文件(渲染TlF图片和TGA通道文件夹),光子文件。4. 3.3所有单体模型,材质,渲染出图,必须实名。4.4建模规范4.4.1展台模型统一尺寸为亳米(mm)。4.4.2导入文件(CAD,AD文件到MAX只有先归零。4.4.3相同物体复制必

3、须用关联复制。4.4.4尺寸把握精确,必须和实际物体尺寸相一致。4.4.5初做时,尽量控制分段数,看不见的面尽量删除。4.4.6交接处要严丝合缝,对齐。4.4.7杜绝堆积木的办法建模,如果单个物体由多个部分组成必须成组。4. 5材质编辑器规范4.5.1导入模型后,分别赋予材质球上现有材质。4.5.2项目完成后合并并交付渲染前统一材质球。5施工图绘制5.1 流程项目经理签订合同f项目经理下施工图任务单一部门经理签字f设计主管签字一施工图制作一发小样给甲方一甲方确认。5.2 存档规范:设计师施工图绘制任务放在工作盘文件夹里面,文件夹按年月日和项目连写方式命名,(E:XX/XXXX年/XX月/XXXXXXXX/施工图)。5.3 要求5. 3.1绘制单位为毫米,不留小数;要求所有图面的表达方式保持一致。5. 3.2检查图纸按照以下步骤进行:画面内容一尺寸标注一图标图名一整体排版。5. 3.3确保画面均衡、美观、各视图间应按照对应的原则模板。5.4尺寸标注规范5. 4.1最外总体尺寸;中间结构尺寸;最内功能尺寸。5.4.2尺寸标注严禁炸开;严禁小数点。6记录表单6.1 展示工程部出图申请表6.2 设计要求信息表
