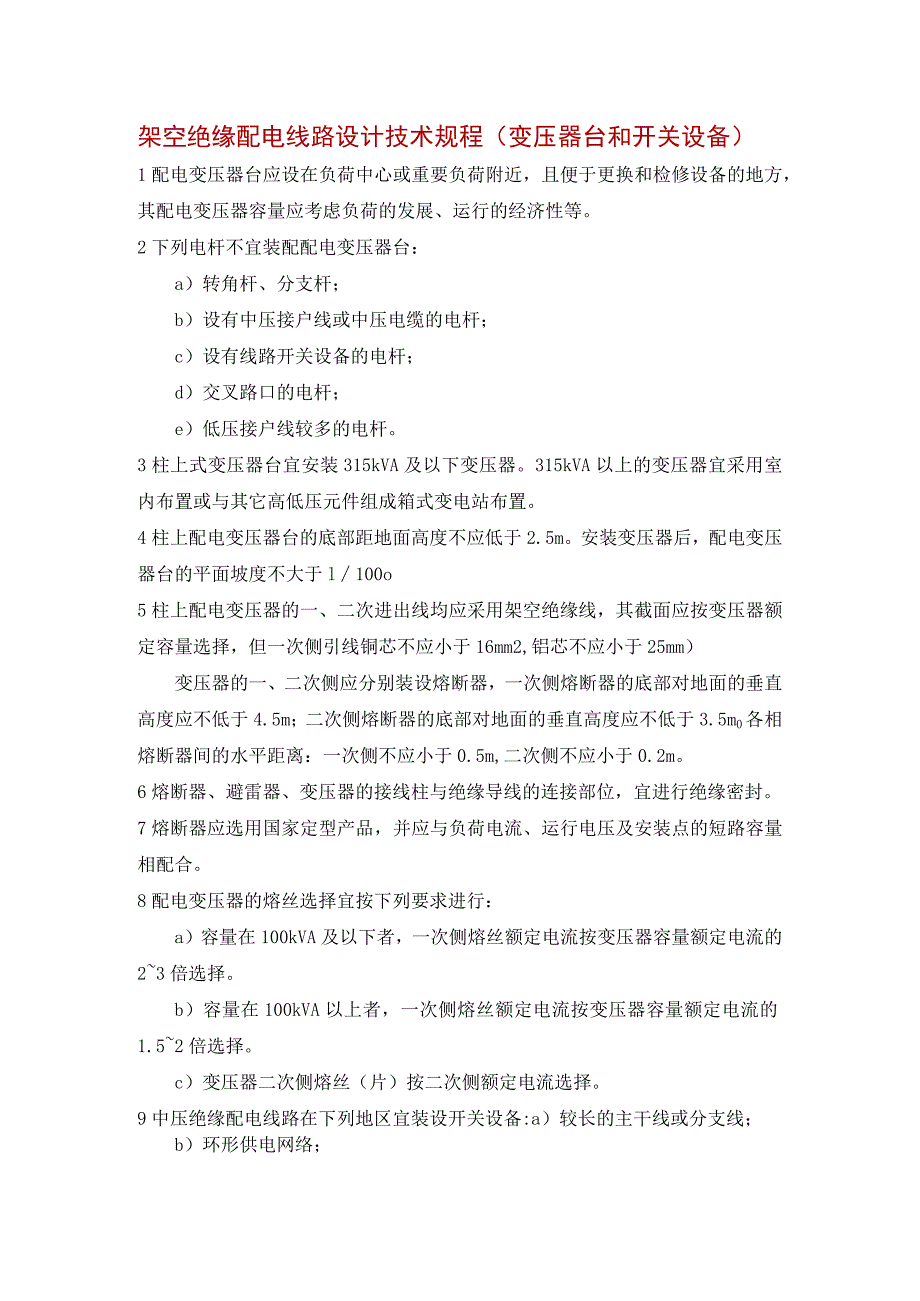

1、架空绝缘配电线路设计技术规程（变压器台和开关设备）1配电变压器台应设在负荷中心或重要负荷附近，且便于更换和检修设备的地方，其配电变压器容量应考虑负荷的发展、运行的经济性等。2下列电杆不宜装配配电变压器台：a）转角杆、分支杆；b）设有中压接户线或中压电缆的电杆；c）设有线路开关设备的电杆；d）交叉路口的电杆；e）低压接户线较多的电杆。3柱上式变压器台宜安装315kVA及以下变压器。315kVA以上的变压器宜采用室内布置或与其它高低压元件组成箱式变电站布置。4柱上配电变压器台的底部距地面高度不应低于2.5m。安装变压器后，配电变压器台的平面坡度不大于l100o5柱上配电变压器的一、二次进出线均应采
2、用架空绝缘线，其截面应按变压器额定容量选择，但一次侧引线铜芯不应小于16mm2,铝芯不应小于25mm）变压器的一、二次侧应分别装设熔断器，一次侧熔断器的底部对地面的垂直高度应不低于4.5m；二次侧熔断器的底部对地面的垂直高度应不低于3.5m0各相熔断器间的水平距离：一次侧不应小于0.5m,二次侧不应小于0.2m。6熔断器、避雷器、变压器的接线柱与绝缘导线的连接部位，宜进行绝缘密封。7熔断器应选用国家定型产品，并应与负荷电流、运行电压及安装点的短路容量相配合。8配电变压器的熔丝选择宜按下列要求进行：a）容量在100kVA及以下者，一次侧熔丝额定电流按变压器容量额定电流的23倍选择。b）容量在100kVA以上者，一次侧熔丝额定电流按变压器容量额定电流的1.52倍选择。c）变压器二次侧熔丝（片）按二次侧额定电流选择。9中压绝缘配电线路在下列地区宜装设开关设备:a）较长的主干线或分支线；b）环形供电网络；c）管区分界处。设备与绝缘导线的连接部位应装设专用绝缘罩。10在配电线路上装设电容器时，应按有关行业标准的规定执行。
