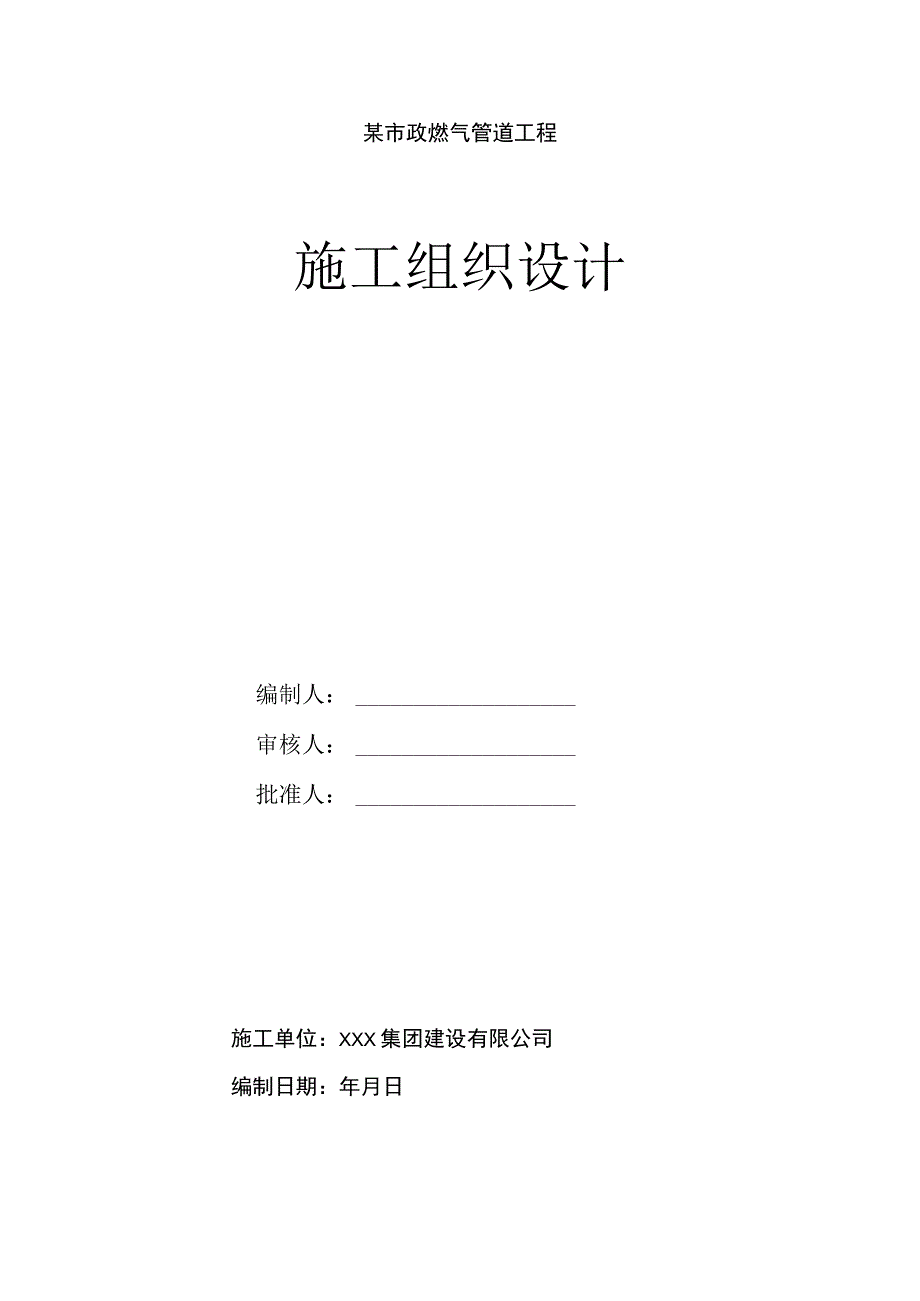

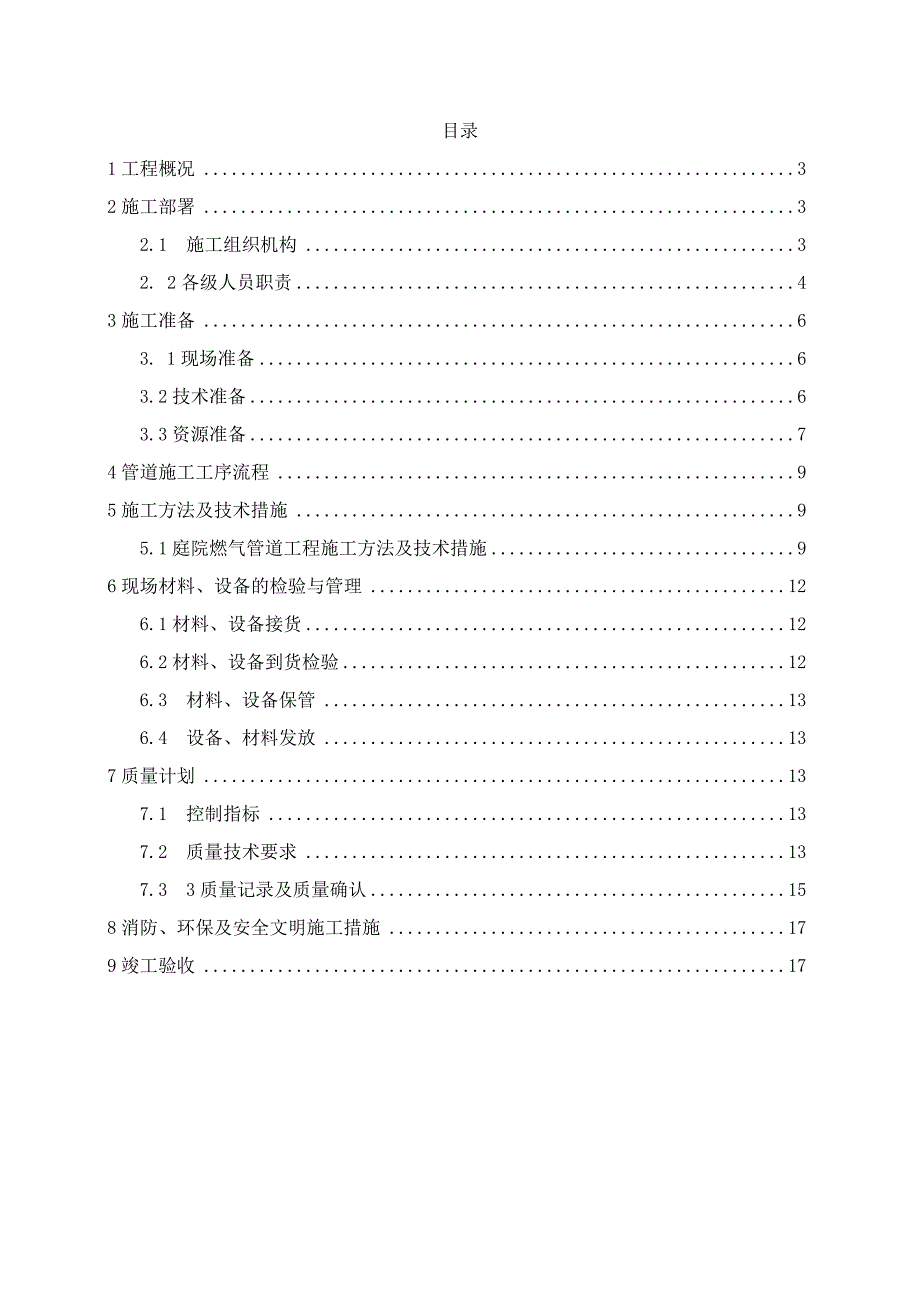

1、某市政燃气管道工程施工组织设计编制人：审核人：批准人：施工单位：XXX集团建设有限公司编制日期：年月日目录1工程概况32施工部署32.1 施工组织机构32. 2各级人员职责43施工准备63. 1现场准备63.2技术准备63.3资源准备74管道施工工序流程95施工方法及技术措施95.1庭院燃气管道工程施工方法及技术措施96现场材料、设备的检验与管理126.1材料、设备接货126.2材料、设备到货检验126.3 材料、设备保管136.4 设备、材料发放137质量计划137.1 控制指标137.2 质量技术要求137.3 3质量记录及质量确认158消防、环保及安全文明施工措施179竣工验收171工程

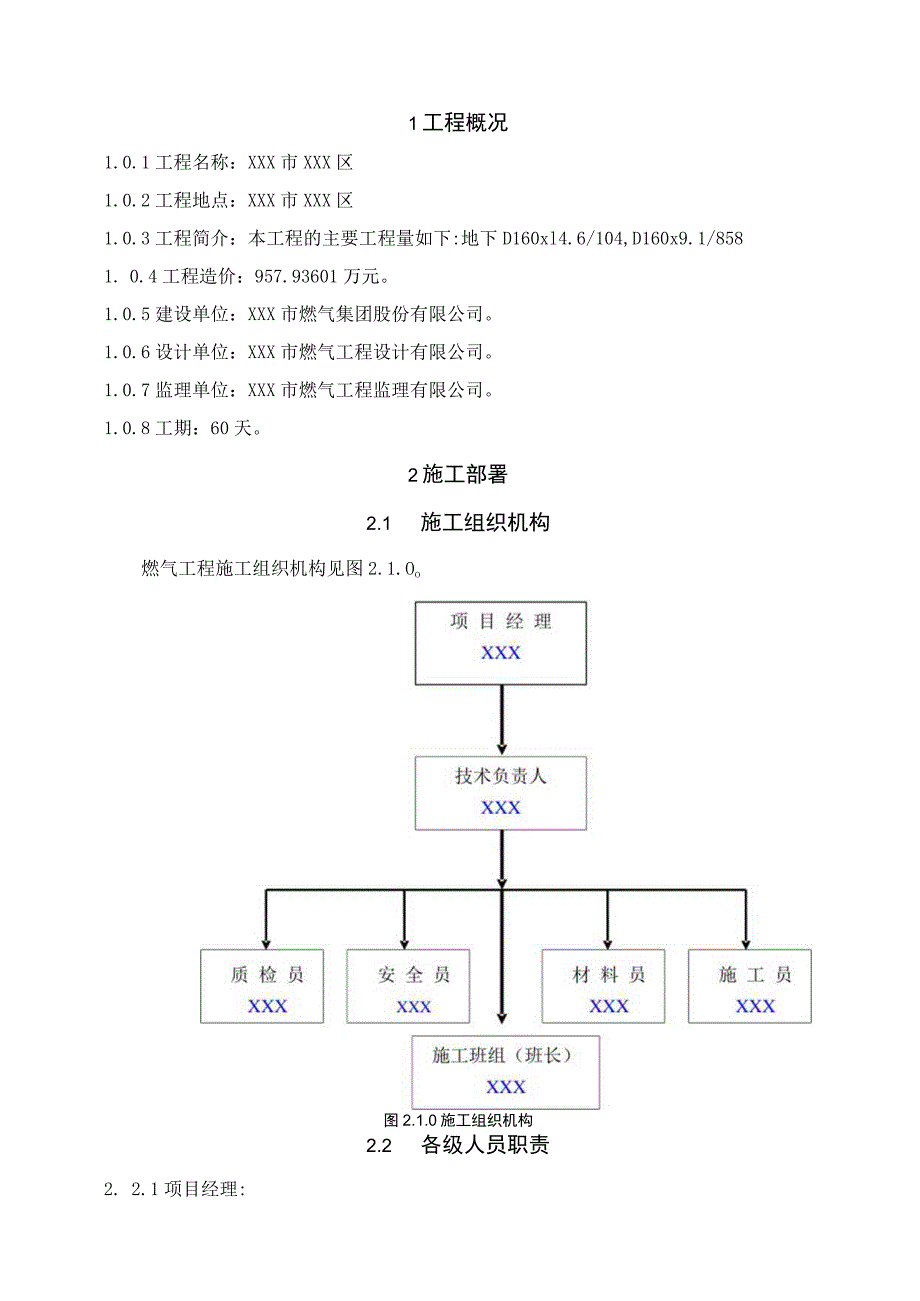

2、概况1.0.1工程名称：XXX市XXX区1.0.2工程地点：XXX市XXX区1.0.3工程简介：本工程的主要工程量如下:地下D160xl4.6/104,D160x9.1/8581. 0.4工程造价：957.93601万元。1.0.5建设单位：XXX市燃气集团股份有限公司。1.0.6设计单位：XXX市燃气工程设计有限公司。1.0.7监理单位：XXX市燃气工程监理有限公司。1.0.8工期：60天。2施工部署2.1 施工组织机构燃气工程施工组织机构见图2.1.Oo图2.1.0施工组织机构2.2 各级人员职责2. 2.1项目经理:1负责对整个项目的安全生产文明施工、工程进度、技术和质量进行全面组织、控
3、制和管理；2负责协调工程项目的外部关系；3负责组织施工方案和作业指导书的编制，组织实施安全技术措施，组织进行安全技术交底；4贯彻、落实安全生产方针、政策，严格执行国家及地方有关安全生产的法律、法规、规范、规程和规章制度，确保安全生产和文明施工；5制定项目阶段性目标和项目总体控制计划，并将总目标分解，确保项目目标的顺利实现。2.2.2技术负责人：1对整个工程项目的安全生产、技术、质量负责；2严格执行工程施工技术法规、标准和规范；3参加或组织编制施工组织设计，编制、审查施工施工组织设计时，要制定、审查安全技术措施，保证其可行性与针对性，并对所编制的施工组织设计进行检查、监督、落实，及时组织解决施工
4、现场的安全、技术问题；4结合工程项目的特点，主持工程项目的技术质量交底；5负责施工方案和作业指导书的编制，组织实施安全技术措施，保证生产施工安全和工程施工质量；6组织工程项目竣工资料的编制、收集和移交工作。2. 2.3质检员：1认真执行公司的各项质量、安全生产管理制度，检查、监督施工过程中的质量、文明施工情况；2负责对关键工序、质量控制点的监督检查，按照工序控制卡的质量要求对项目施工质量进行检查监督和确认；3参加工程项目内部验收和工程质量评定、参加质量安全事故的调查处理；4做好质量检查记录。2.2.4安全员：1认真执行公司的各项安全生产管理制度；2对班组人员进行施工安全教育，严格遵守各项安全操
5、作规程；3监督、检查施工过程中的安全生产情况，对发现的违章作业要及时予以制止、纠正，对检查中发现的违章作业应及时予以通报；4负责对深坑作业、动火作业、高空作业等危险作业进行监控；5制定安全生产措施，做好安全检查记录。2.2.5材料员：1负责整个工程项目所需的各种原材料、设备的计划、采购和供应工作；2熟知各种材料、设备的性能、价格、产地、用途，按照工程项目进度及时提出的材料计划单，并组织材料的采购、供应，不得影响工程进度；3负责组织对材料、设备的质量和数量进行检查、核实，严格控制不合格品或未经检验的材料设备入库或进入施工现场；4做好材料成本核算工作，核算预算量与实际用量的差额，核算预算价与实际价
6、的差额，核查工地材料的用量及消耗、损耗情况；5检查库房及现场材料的管理使用情况，监督仓管员等相关责任人员的工作。2.2.6施工员：1在项目经理的直接领导下组织工程项目的施工，贯彻安全第一、预防为主的方针，抓好安全生产防范措施，将工程进度和安全文明施工、工程质量进行有效的结合；2熟悉施工图纸、参与编制施工组织设计和各项施工安全、质量、技术方案，编制各单项工程进度计划及人力、物力计划和机具、用具、设备计划；3参加图纸会审，编制工程总进度计划表和月进度计划表及各施工班组的月进度计划表，合理调配生产要素，确保工程项目的施工任务顺利完成；4编制安全文明施工方案，根据工程项目施工现场合理规划布置，合理安排
7、实施、确保施工安全文明；5认真组织工程施工，监督检查施工过程中的安全生产和文明施工情况，确保工程进度和质量；6组织隐蔽工程验收，参加分部分项工程的质量评定，参加工程竣工交验。2. 2.7资料员：1负责编写、收集整理整个工程项目的各种资料，包括文件、图纸、产品合格证、会议纪要、施工过程资料等;2工程项目资料应认真填写，字迹工整，做到及时、准确、完整，确保项目的工程资料与工程进度同步；3登记保管好项目部的各种资料表格，收集保存好公司及相关部门的会议文件；4工程项目完工后及时整理装订竣工资料、竣工图纸，负责向相关单位、部门办理竣工资料的移交手续；5及时做好资料的审查、备案、归档等管理工作。2. 2.
8、8施工班组长：1按照施工方案，组织劳动力进场，做好班组的施工工艺和安全技术措施交底工作，开好班前、班后安全质量会议；2遵守安全生产规章制度，领导班组员工安全作业，确保施工进度、安全文明生产和工程质量；3认真执行班前对工人进行施工要求、作业环境的安全交底，对所使用的机具、设备、防护用具及作业环境进行安全检查，发现问题立即采取整改措施；4监督、检查本班组操作工人按图纸、规范、施工方案施工，组织班组进行自检、互检和交接检工作，发现不合格项目及时组织工人进行整改，确保工程质量符合标准；5负责传达项目部的各项管理内容和上报班组各项情况，及时进行调解，组织本班级职工学习施工技术和安全规程及制度，检查执行情
9、况；6对新员工进行安全教育培训，经常检查施工现场的安全生产文明施工情况。3施工准备3.1 现场准备3.1.1 现场搭约40平方米的临时设施，在5天内搭设完毕。3.1.2 1.2工区水电的接驳要在2天内完成。3.1.3 根据施工进度编制材料需求计划。3.1.4 施工用的各种施工机械、机具要进行全面检查维修,保证设备机具状态良好，以满足各项施工需求。3. 1.5其它的准备工作必须在7天内完成。3.2 技术准备3. 2.1执行规范：1城镇燃气设计规范GB50028-2006o2城镇燃气输配工程施工及验收规范CJJ33-2005o3UXX市中低压燃气管道工程建设技术规程SJG20-201k4现场设备、
10、工业管道焊接工程施工规范GB50236-2011o5聚乙烯燃气管道工程技术规程CJJ63-2008o6城镇燃气技术规范GB50494-2009。7城镇燃气室内工程施工及质量验收规范CJJ94-2009o3.2.2项目技术负责人尽快熟悉图纸,对图纸中出现的问题要牢记清楚。并在设计交底和图纸会审时.，将问题提供给监理与设计单位，以便在进场施工前解决。3.2.3编制好施工组织设计和技术措施。并在进场前作好安全技术交底。3.2.4根据施工项目的内容,提出各类管材、设备的订货计划和订货表，审核无误后提交物料管理部门进行加工或采购订货。3.2.5协助甲方组织图纸会审。3.2.6做好各级技术交底。3.3资源
11、准备3.3.1劳动力计划，见表3.3.1。表3.3.1劳动力计划表序号工种数量（名）计划进场时间用工量1电焊工1开工进场配合工期2PE管焊工1开工进场配合工期3司机1开工进场配合工期4管工1开工进场配合工期5电工1开工进场配合工期6杂工4开工进场配合工期3.3.2施工机具计划,见表3.3.2。表3.3.2施工机具计划表序号名称数量（台、套）进场时间使用时间1电焊机1开工进场配合工期2PFSA电熔焊机1开工进场配合工期3发电机1开工进场配合工期4烘干机1开工进场配合工期5空压机1开工进场配合工期6磨光机1开工进场配合工期7套丝机1开工进场配合工期8切管机1开工进场配合工期3.3.3设备、材料运输
12、及施工现场搬运的方法:1运输管材时，应在平坦的底面上设置支撑，并捆扎、固定，避免相互碰撞。堆放处不应有可能损伤管材的尖凸物。2管件运输时，应按箱逐层堆放整齐，并固定牢靠。3管材管件运输途中，应有遮盖物，避免雨淋和其它污染。4搬运管材时，应采用非金属绳捆扎和吊装。5搬运管材管件时，应小心轻放，排列整齐。不得抛摔和沿地拖拽，不得踩踏。搬运管材、管件时，严禁剧烈撞击。3. 3.4材料贮存：1管材应贮存在无腐蚀介质的干净环境内，避免杂乱堆放和与其它物件混放,堆放高度不得超过10层。管件应按箱逐层堆放整齐，不宜过高，应确保不倒塌，并便于存取和管理。2管材存放时，应将不同规格的管材分别堆放，并做好标志。3
13、管材管件在户外临时堆放时，应有遮盖物。4管道及管件不应与混土及砂砾、铁器等接触。4. 3.5材料计划：工程所需原材料、半成品、工程设备和零配件及外部加工严格按照规范及相关要求采购，以供货材料的检验合格记录，使用的质量及供方提供的质量记录为依据，并进行材料的现场抽样检验，合格方可使用。燃气工程设备均在XXX市燃气集团进行采购。4管道施工工序流程5. 0.1根据燃气管道的施工流程编制燃气管道施工工序流程图，见图4.0.I-I01庭院燃气管道工程施工工序流程图：测量放线一沟槽开挖一A管道安装一A管沟回填一吹扫试压一标志桩埋设一竣工测量图4.0.1-1庭院燃气管道施工工序流程4.0.2庭院燃气管道工程
14、须按管道施工工序流程进行施工，每道工序都应在自检合格后，请监理人员进行检查，对检查合格的工程需隐蔽的要进行隐蔽，并填写施工记录。5施工方法及技术措施5.1 庭院燃气管道工程施工方法及技术措施5.1.1 测量放线：按照施工现场实际坐标点和施工图坐标进行计算，放出管中心，打上中心桩，管沟开挖前做好管线中心桩的引线桩，并测量出自然地面标高，确定开挖深度和宽度，下管后复测管顶竣工标高。5.1.2 管沟开挖：采用人工开挖，根据土质情况和开挖深度确定放坡系数，根据管径确定槽底宽，计算出开口宽度，管沟挖至设计标高加IoCm的垫沙层深度。5.1.3 管道连接：管道采用电热熔焊接，焊机选用PFSA全自动电热熔焊机。焊接前对管道焊口进行表面处理，刮除管材、管件焊接区域外表面的氧化层，刮除区域长度为电热熔套筒长度的一半，除去碎屑。将刮好的管材插入内壁洁净的电热熔套筒，用夹具固定好预焊的组合件，打开管件帽，接好焊机导线，开机进行自动模式焊接。焊口应按要求进行拉伸屈服强度和断裂伸长率检查。6. 1.4PE管电熔连接时，作业步骤如下：1量出需插入段的深度并做好标志，用专用笔作好记号；2刮掉需插入段的氧化层；3清除刮刀在表面和内部造成的棱角、毛刺；4清除废屑；5将变形管道加以复原；6彻底清除管道表面和接口内部；7将管道插入接口上刻有标识部位，检查错位程度，避免斜插；8焊接时，管道直线放置；
