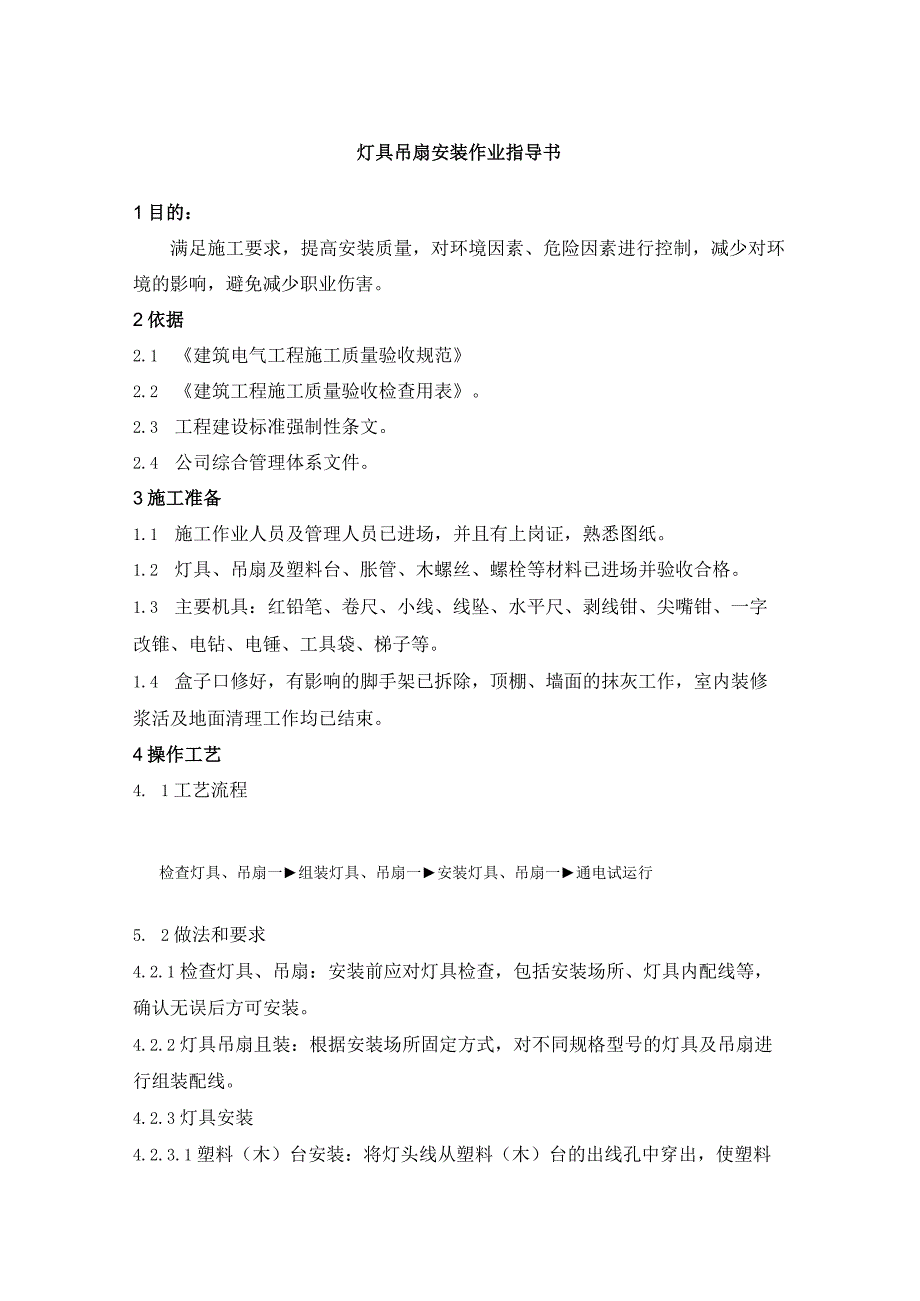

1、灯具吊扇安装作业指导书1目的：满足施工要求，提高安装质量，对环境因素、危险因素进行控制，减少对环境的影响，避免减少职业伤害。2依据2.1 建筑电气工程施工质量验收规范2.2 建筑工程施工质量验收检查用表。2.3 工程建设标准强制性条文。2.4 公司综合管理体系文件。3施工准备1.1 施工作业人员及管理人员已进场，并且有上岗证，熟悉图纸。1.2 灯具、吊扇及塑料台、胀管、木螺丝、螺栓等材料已进场并验收合格。1.3 主要机具：红铅笔、卷尺、小线、线坠、水平尺、剥线钳、尖嘴钳、一字改锥、电钻、电锤、工具袋、梯子等。1.4 盒子口修好，有影响的脚手架已拆除，顶棚、墙面的抹灰工作，室内装修浆活及地面清理

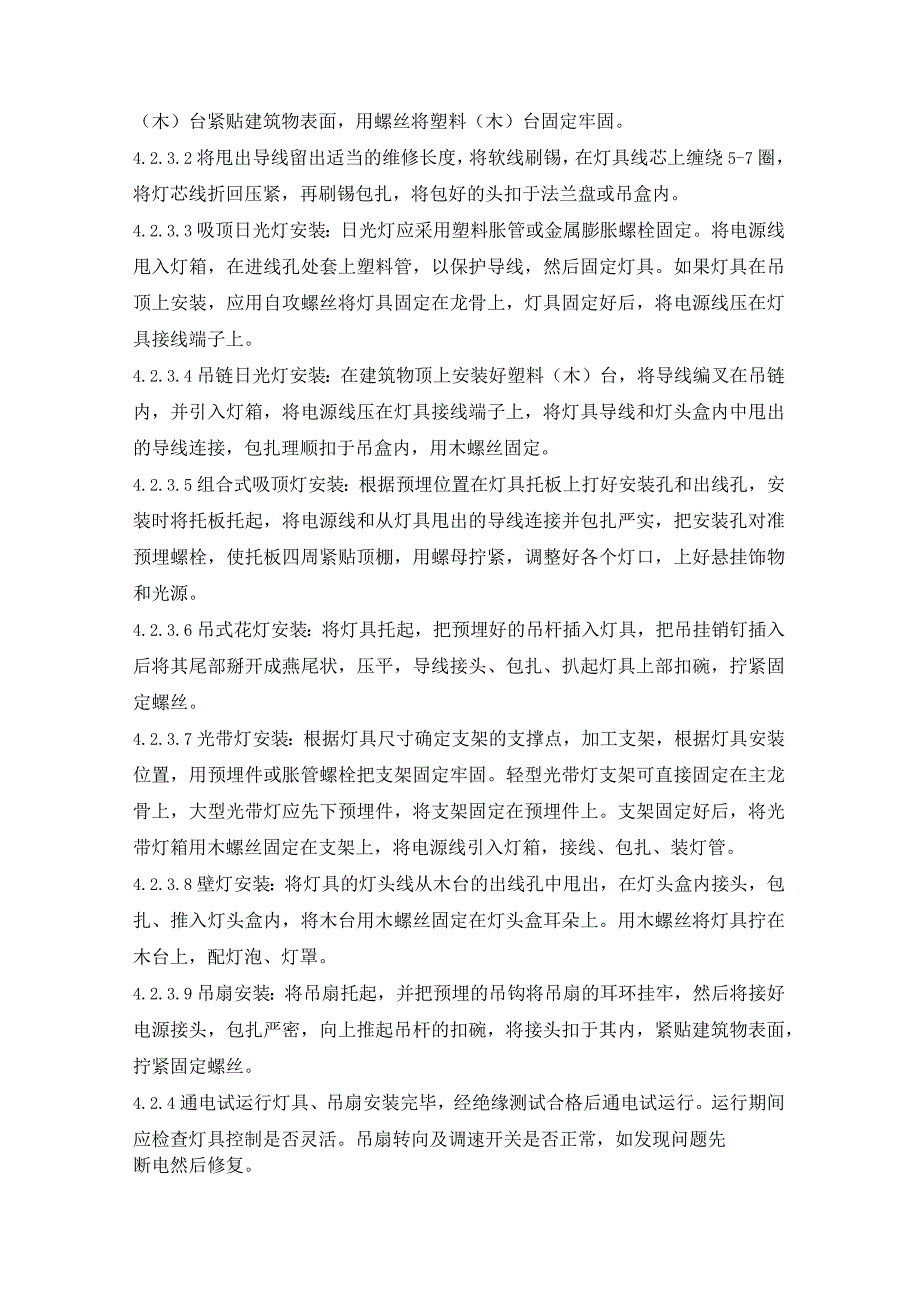

2、工作均已结束。4操作工艺4. 1工艺流程检查灯具、吊扇一组装灯具、吊扇一安装灯具、吊扇一通电试运行5. 2做法和要求4.2.1检查灯具、吊扇：安装前应对灯具检查，包括安装场所、灯具内配线等，确认无误后方可安装。4.2.2灯具吊扇且装：根据安装场所固定方式，对不同规格型号的灯具及吊扇进行组装配线。4.2.3灯具安装4.2.3.1塑料（木）台安装：将灯头线从塑料（木）台的出线孔中穿出，使塑料（木）台紧贴建筑物表面，用螺丝将塑料（木）台固定牢固。4.2.3.2将甩出导线留出适当的维修长度，将软线刷锡，在灯具线芯上缠绕5-7圈，将灯芯线折回压紧，再刷锡包扎，将包好的头扣于法兰盘或吊盒内。4.2.3.3
3、吸顶日光灯安装：日光灯应采用塑料胀管或金属膨胀螺栓固定。将电源线甩入灯箱，在进线孔处套上塑料管，以保护导线，然后固定灯具。如果灯具在吊顶上安装，应用自攻螺丝将灯具固定在龙骨上，灯具固定好后，将电源线压在灯具接线端子上。4.2.3.4吊链日光灯安装：在建筑物顶上安装好塑料（木）台，将导线编叉在吊链内，并引入灯箱，将电源线压在灯具接线端子上，将灯具导线和灯头盒内中甩出的导线连接，包扎理顺扣于吊盒内，用木螺丝固定。4.2.3.5组合式吸顶灯安装：根据预埋位置在灯具托板上打好安装孔和出线孔，安装时将托板托起，将电源线和从灯具甩出的导线连接并包扎严实，把安装孔对准预埋螺栓，使托板四周紧贴顶棚，用螺母拧紧
4、，调整好各个灯口，上好悬挂饰物和光源。4.2.3.6吊式花灯安装：将灯具托起，把预埋好的吊杆插入灯具，把吊挂销钉插入后将其尾部掰开成燕尾状，压平，导线接头、包扎、扒起灯具上部扣碗，拧紧固定螺丝。4.2.3.7光带灯安装：根据灯具尺寸确定支架的支撑点，加工支架，根据灯具安装位置，用预埋件或胀管螺栓把支架固定牢固。轻型光带灯支架可直接固定在主龙骨上，大型光带灯应先下预埋件，将支架固定在预埋件上。支架固定好后，将光带灯箱用木螺丝固定在支架上，将电源线引入灯箱，接线、包扎、装灯管。4.2.3.8壁灯安装：将灯具的灯头线从木台的出线孔中甩出，在灯头盒内接头，包扎、推入灯头盒内，将木台用木螺丝固定在灯头盒

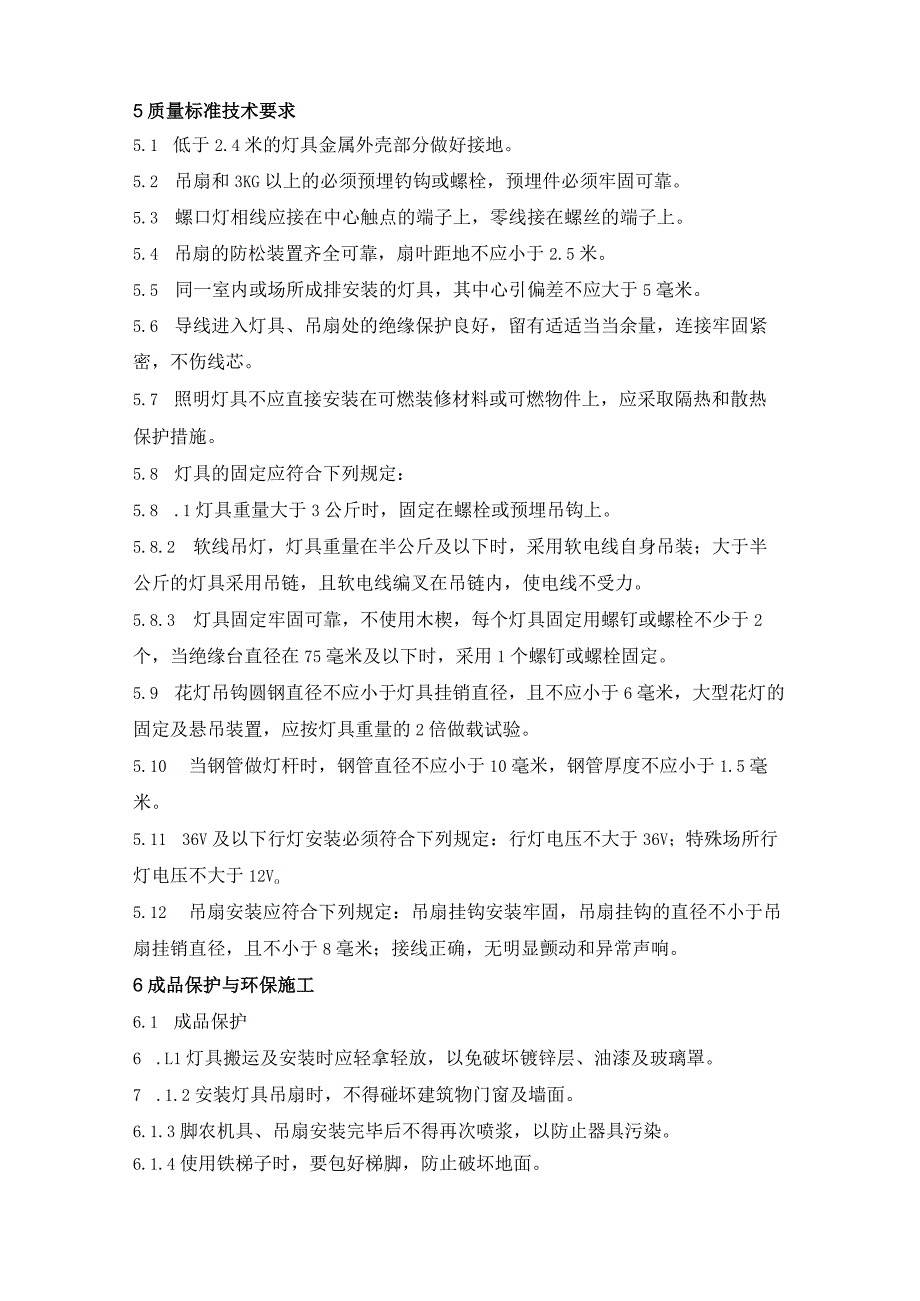

5、耳朵上。用木螺丝将灯具拧在木台上，配灯泡、灯罩。4.2.3.9吊扇安装：将吊扇托起，并把预埋的吊钩将吊扇的耳环挂牢，然后将接好电源接头，包扎严密，向上推起吊杆的扣碗，将接头扣于其内，紧贴建筑物表面，拧紧固定螺丝。4.2.4通电试运行灯具、吊扇安装完毕，经绝缘测试合格后通电试运行。运行期间应检查灯具控制是否灵活。吊扇转向及调速开关是否正常，如发现问题先断电然后修复。5质量标准技术要求5.1 低于2.4米的灯具金属外壳部分做好接地。5.2 吊扇和3KG以上的必须预埋钓钩或螺栓，预埋件必须牢固可靠。5.3 螺口灯相线应接在中心触点的端子上，零线接在螺丝的端子上。5.4 吊扇的防松装置齐全可靠，扇叶距
6、地不应小于2.5米。5.5 同一室内或场所成排安装的灯具，其中心引偏差不应大于5毫米。5.6 导线进入灯具、吊扇处的绝缘保护良好，留有适适当当余量，连接牢固紧密，不伤线芯。5.7 照明灯具不应直接安装在可燃装修材料或可燃物件上，应采取隔热和散热保护措施。5.8 灯具的固定应符合下列规定：5.8 .1灯具重量大于3公斤时，固定在螺栓或预埋吊钩上。5.8.2 软线吊灯，灯具重量在半公斤及以下时，采用软电线自身吊装；大于半公斤的灯具采用吊链，且软电线编叉在吊链内，使电线不受力。5.8.3 灯具固定牢固可靠，不使用木楔，每个灯具固定用螺钉或螺栓不少于2个，当绝缘台直径在75毫米及以下时，采用1个螺钉或
7、螺栓固定。5.9 花灯吊钩圆钢直径不应小于灯具挂销直径，且不应小于6毫米，大型花灯的固定及悬吊装置，应按灯具重量的2倍做载试验。5.10 当钢管做灯杆时，钢管直径不应小于10毫米，钢管厚度不应小于1.5毫米。5.11 36V及以下行灯安装必须符合下列规定：行灯电压不大于36V；特殊场所行灯电压不大于12Vo5.12 吊扇安装应符合下列规定：吊扇挂钩安装牢固，吊扇挂钩的直径不小于吊扇挂销直径，且不小于8毫米；接线正确，无明显颤动和异常声响。6成品保护与环保施工6.1 成品保护6 .L1灯具搬运及安装时应轻拿轻放，以免破坏镀锌层、油漆及玻璃罩。7 .1.2安装灯具吊扇时，不得碰坏建筑物门窗及墙面。
8、6.1.3脚农机具、吊扇安装完毕后不得再次喷浆，以防止器具污染。6.1.4使用铁梯子时，要包好梯脚，防止破坏地面。6.2环保措施灯具、吊扇安装过程中重要环境因素主要为噪声污染，采取以下措施进行控制：a、为降低手持电动工具噪声对周围环境的影响，手持电动工具应加强维护，确保其处于良好的工作状态，工作时间一般情况下安排在白天进行。b、手持电动工具使用机油润滑时，应在保证润滑的前提下勤加、少加防治跑、冒、滴、漏。以免污染土壤及地面。c、手持电动工具使用完毕后应及时切断电源，节约用电。停止使用时，应有专人保管、维护，避免沙尘污染电动工具，造成作业时，强度增大。d、维修电动工具使用的废旧棉丝及手套，应有专人收集统一处理，不得乱扔。7安全注意事项7.1 使用梯子时要拴好防滑绳，不得两人同梯作业，且不得在最高一步上操作。7.2 使用手持电动工具时应保证接地良好，并由可靠的漏电保护装置。7.3 用火时，要取得用火证，清理好周围易燃易爆物品，设专人看火，准备好消防器材。7.4 通电安全检查过程中如发现问题应先断电再处理。
