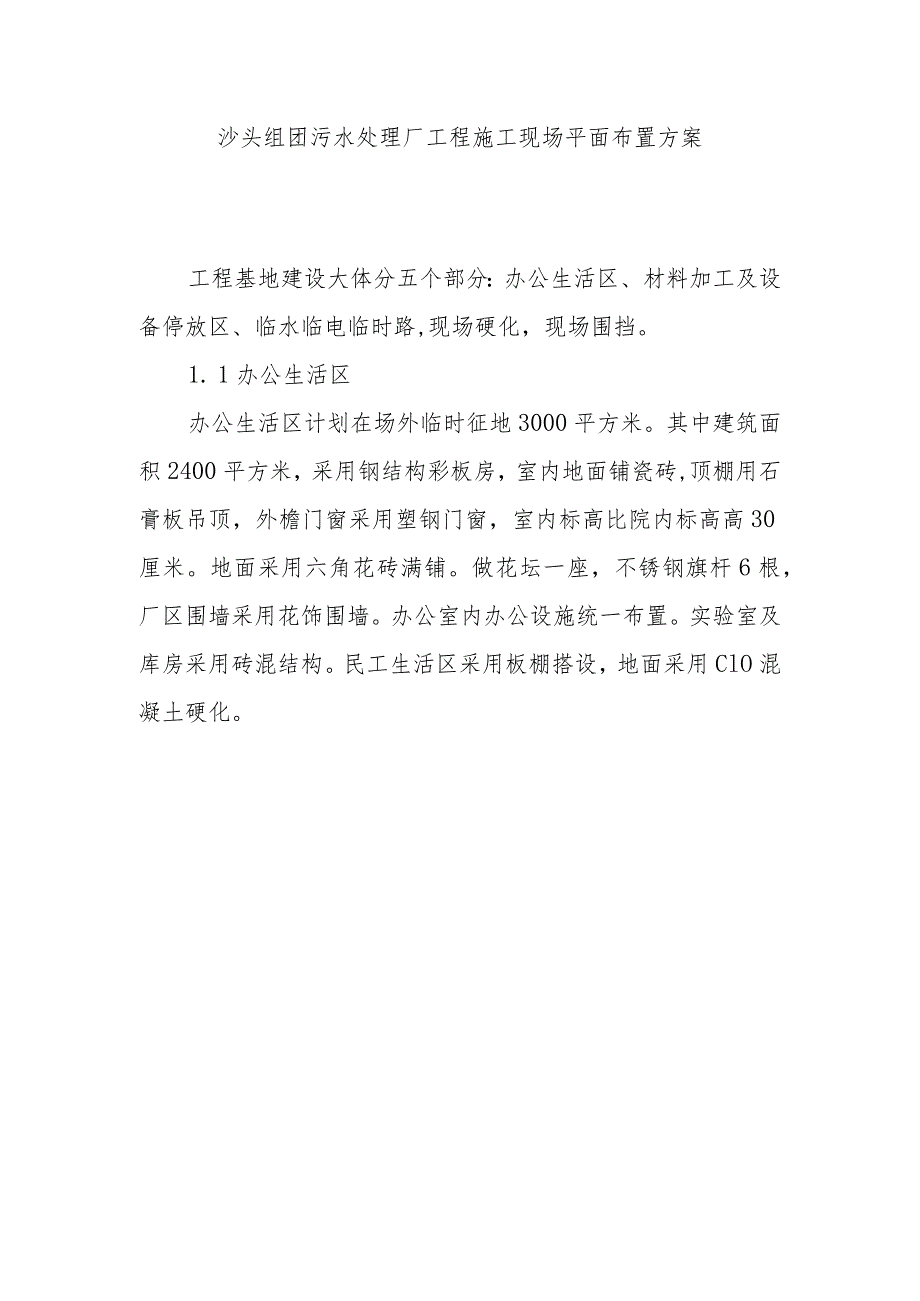

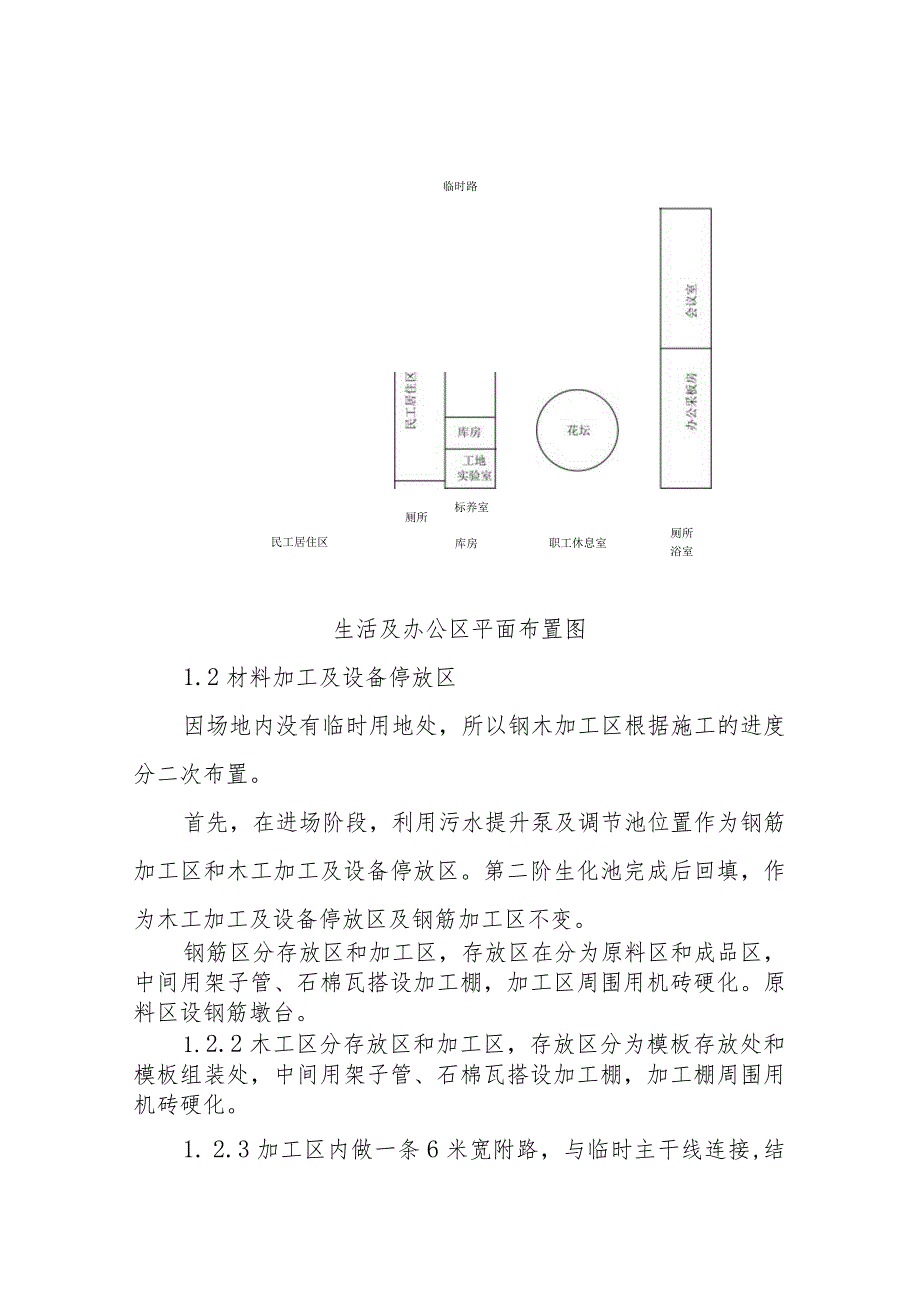

1、沙头组团污水处理厂工程施工现场平面布置方案工程基地建设大体分五个部分：办公生活区、材料加工及设备停放区、临水临电临时路,现场硬化，现场围挡。1. 1办公生活区办公生活区计划在场外临时征地3000平方米。其中建筑面积2400平方米，采用钢结构彩板房，室内地面铺瓷砖,顶棚用石膏板吊顶，外檐门窗采用塑钢门窗，室内标高比院内标高高30厘米。地面采用六角花砖满铺。做花坛一座，不锈钢旗杆6根，厂区围墙采用花饰围墙。办公室内办公设施统一布置。实验室及库房采用砖混结构。民工生活区采用板棚搭设，地面采用ClO混凝土硬化。临时路民工居住区厕所标养室库房职工休息室厕所浴室生活及办公区平面布置图1.2材料加工及设备停

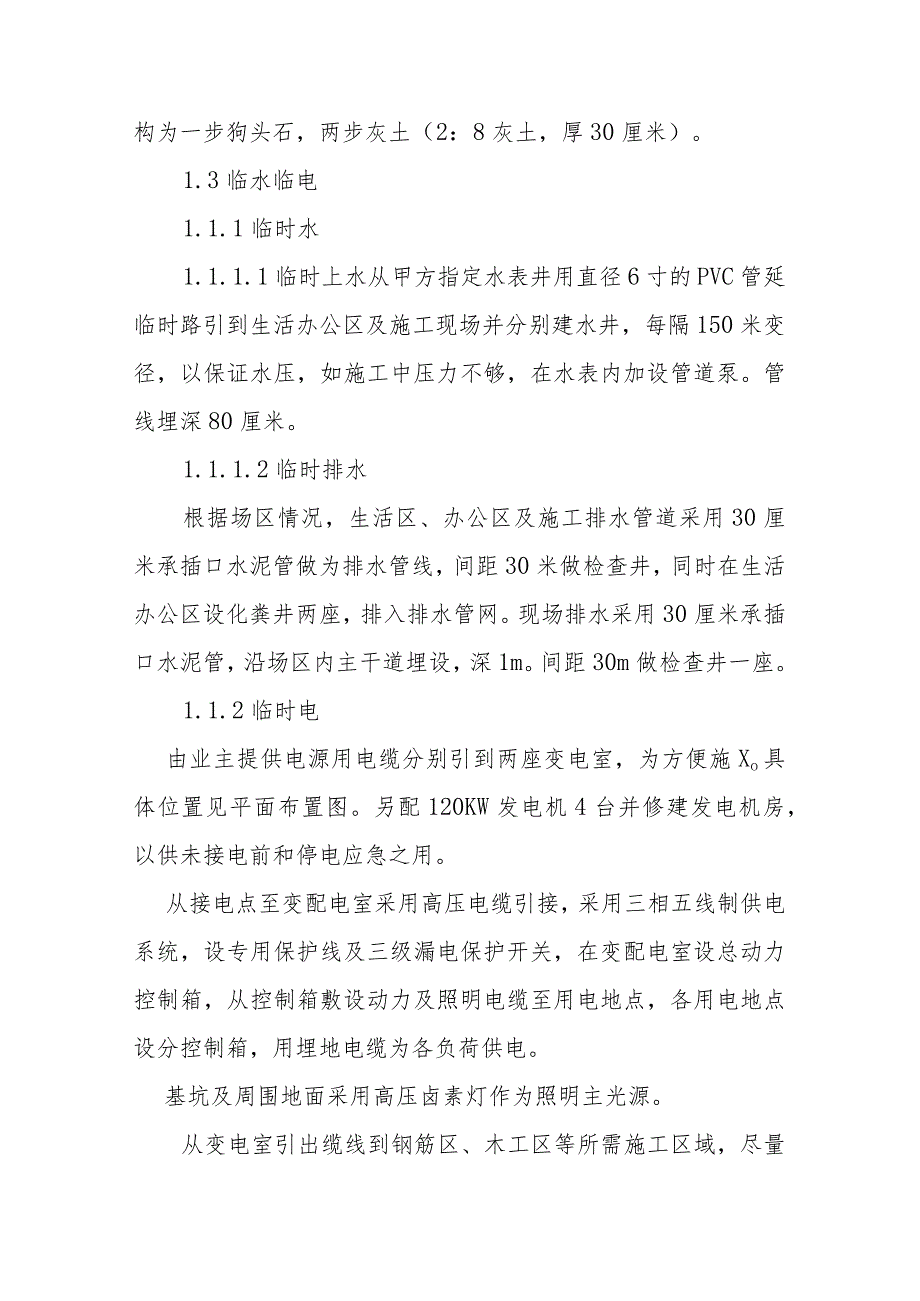

2、放区因场地内没有临时用地处，所以钢木加工区根据施工的进度分二次布置。首先，在进场阶段，利用污水提升泵及调节池位置作为钢筋加工区和木工加工及设备停放区。第二阶生化池完成后回填，作为木工加工及设备停放区及钢筋加工区不变。钢筋区分存放区和加工区，存放区在分为原料区和成品区，中间用架子管、石棉瓦搭设加工棚，加工区周围用机砖硬化。原料区设钢筋墩台。1.2.2木工区分存放区和加工区，存放区分为模板存放处和模板组装处，中间用架子管、石棉瓦搭设加工棚，加工棚周围用机砖硬化。1. 2.3加工区内做一条6米宽附路，与临时主干线连接,结构为一步狗头石，两步灰土（2：8灰土，厚30厘米）。1.3临水临电1.1.1临时
3、水1.1.1.1临时上水从甲方指定水表井用直径6寸的PVC管延临时路引到生活办公区及施工现场并分别建水井，每隔150米变径，以保证水压，如施工中压力不够，在水表内加设管道泵。管线埋深80厘米。1.1.1.2临时排水根据场区情况，生活区、办公区及施工排水管道采用30厘米承插口水泥管做为排水管线，间距30米做检查井，同时在生活办公区设化粪井两座，排入排水管网。现场排水采用30厘米承插口水泥管，沿场区内主干道埋设，深1m。间距30m做检查井一座。1.1.2临时电由业主提供电源用电缆分别引到两座变电室，为方便施Xo具体位置见平面布置图。另配120KW发电机4台并修建发电机房，以供未接电前和停电应急之用
4、。从接电点至变配电室采用高压电缆引接，采用三相五线制供电系统，设专用保护线及三级漏电保护开关，在变配电室设总动力控制箱，从控制箱敷设动力及照明电缆至用电地点，各用电地点设分控制箱，用埋地电缆为各负荷供电。基坑及周围地面采用高压卤素灯作为照明主光源。从变电室引出缆线到钢筋区、木工区等所需施工区域，尽量下套管埋地，如架空接要求电杆布设规范、美观，满足车辆行走高度。详细如图1.1.2.1施工要求：施工现场配电箱必须采用三维或凯达电器厂生产的标准电闸箱，要根据设备的额定电流选用一机一闸一箱一漏一隔离。必须达到三级控制二机保护，现场电工必须持证上岗操作证做严格按照JGJ46-88安全技术规范执行。1.1
5、.2.2架空路要求：架空线路必须采用绝缘导线。架空线路的当距与弧度，木杆架设当距不得大于30米,线间距不得小于30厘米，最大弧度处与地面的最小垂直距离不得小于4米。架空线路的终端及转角处必须做重复接地，接地电阻不得大于10欧姆。1.L2.3电缆敷设要求：敷设直埋电缆见图。电缆路径选择时尽量少拐弯。使电缆尽量少受外界因素的损坏。（如机械、化学）。散热条件好。尽量避免与其他管道交叉。应避开规划中要挖土的地方。敷设电缆一定要严格尊守相关技术规格的规定和设计的要求竣工后要按规定的手续和要求的手序和要求进行检查和试验确保线路的结果。1.L2.4敷设电缆的部分技术要求在敷设条件许可下，电缆长度可考虑的余量
6、，以作为检修时的备用直埋电缆。做波浪型埋设。下列地点的电缆，应穿钢管保护的内径，不得小于电缆外径的2倍。电缆引入建筑物、建筑物从电缆沟引出至电杆、延墙敷设的电缆、以及埋入深度小于0.25米的及与道路交叉的一段。电缆的金属外皮均应可靠得保护接地。电缆终端必须做重复接的。1.L2.5安全要求:在架空线路中防止高空堕落，必须系好安全带，不许抛扔工具以免砸伤下面的工作人员，电工一定要戴好安全帽。穿好绝缘鞋。电工一定要持证上岗，在安装电闸箱和机械设备时注意做好保护接零，使用前一定要进行验收和运行。1.4施工现场1.4.1施工总平面布置为保障施工现场物资和人员的安全，整个施工现场采用统一标准的彩板围挡。在现场建立危险品存放库房，将可能产生危险的物品与其他材料分离放置。施工现场全部用混凝土硬化，彻底消灭裸地。场地采用ClO於硬化，场地硬化厚度IOCnI。现场道路均为循环道路，以便于施工。在施工场地围挡处设铁制大门，在门内设4x6XL5（宽X长X深）洗车台，洗车台下设污水过滤池，并与场地内的排水沟连通，污水经沉淀排入场外管线。1.4.2临时用地表:用徐面和（平方案）待罟需用肝问力、A总997天小过997天麻斫浴油A97天侏.包497天庞1497天惊羔立胎797天整斤097天#17,997天MT尾住IAQn97天
