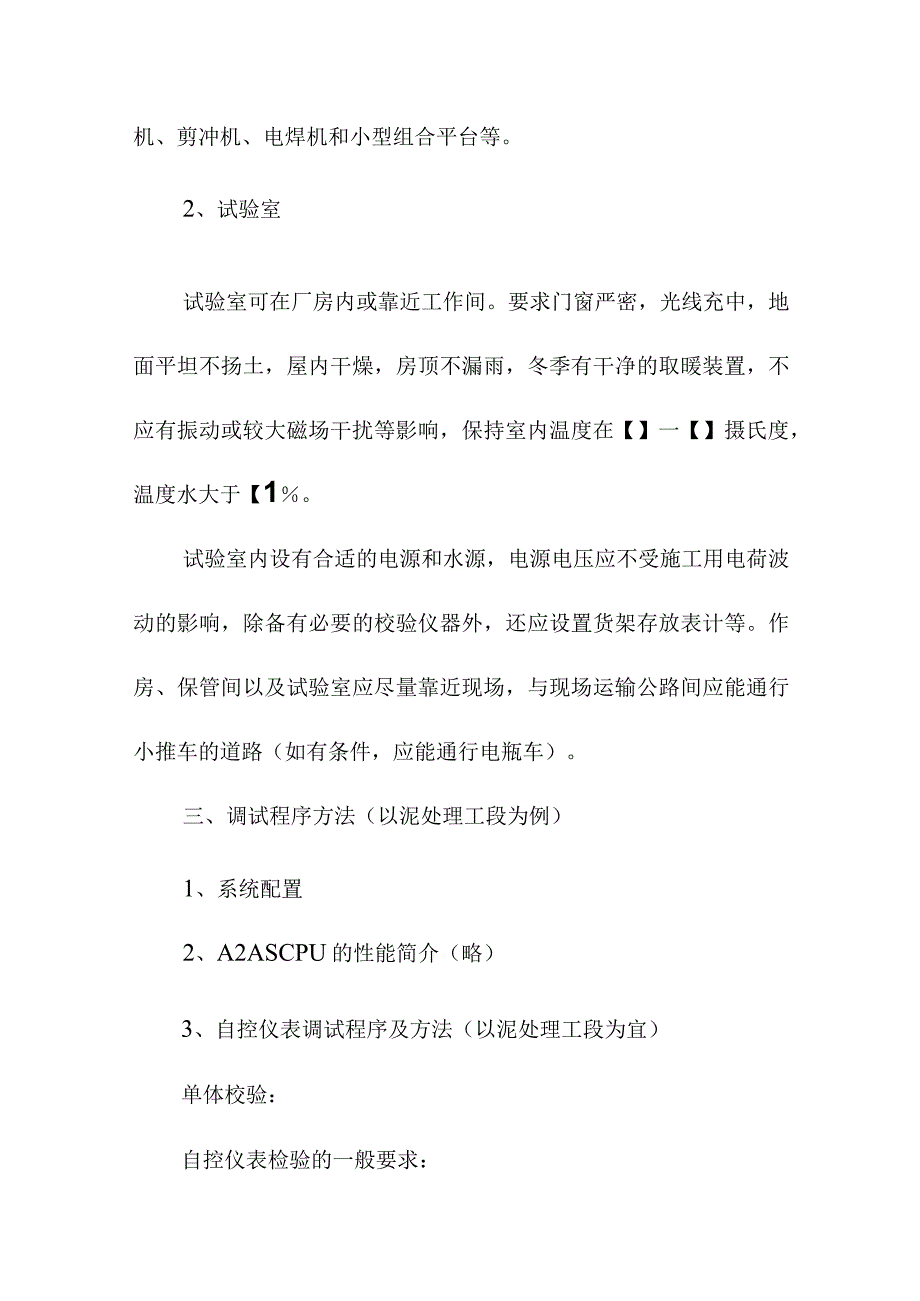

1、污水处理厂弱电安装工程施工程序及主要施工方法1.污水处理厂自控系统调试方案一、调试目的满足【】污水处理厂工艺流程的需要，并符合设计和规范的要求。二、场地要求自控系统仪表安装现场：1、工作间和（露天）工作场工作间要求门窗严密，光线充足，房顶不漏雨，地面平坦。工作场位于工作间旁，要求地面平坦，不积水；昼选择合适方位，少受日晒，风吹等影响。在工作间和工作场的范围内一般有下列设施：具有容量为-千瓦的/伏三相四线制电源。具备清洁无腐蚀性的水源；水源处应设有水槽及排水沟道。引接有氧气、乙快管道。设有能满足施工要求的钳工桌、台钻、砂轮机、弯管机、切割机、剪冲机、电焊机和小型组合平台等。2、试验室试验室可在厂

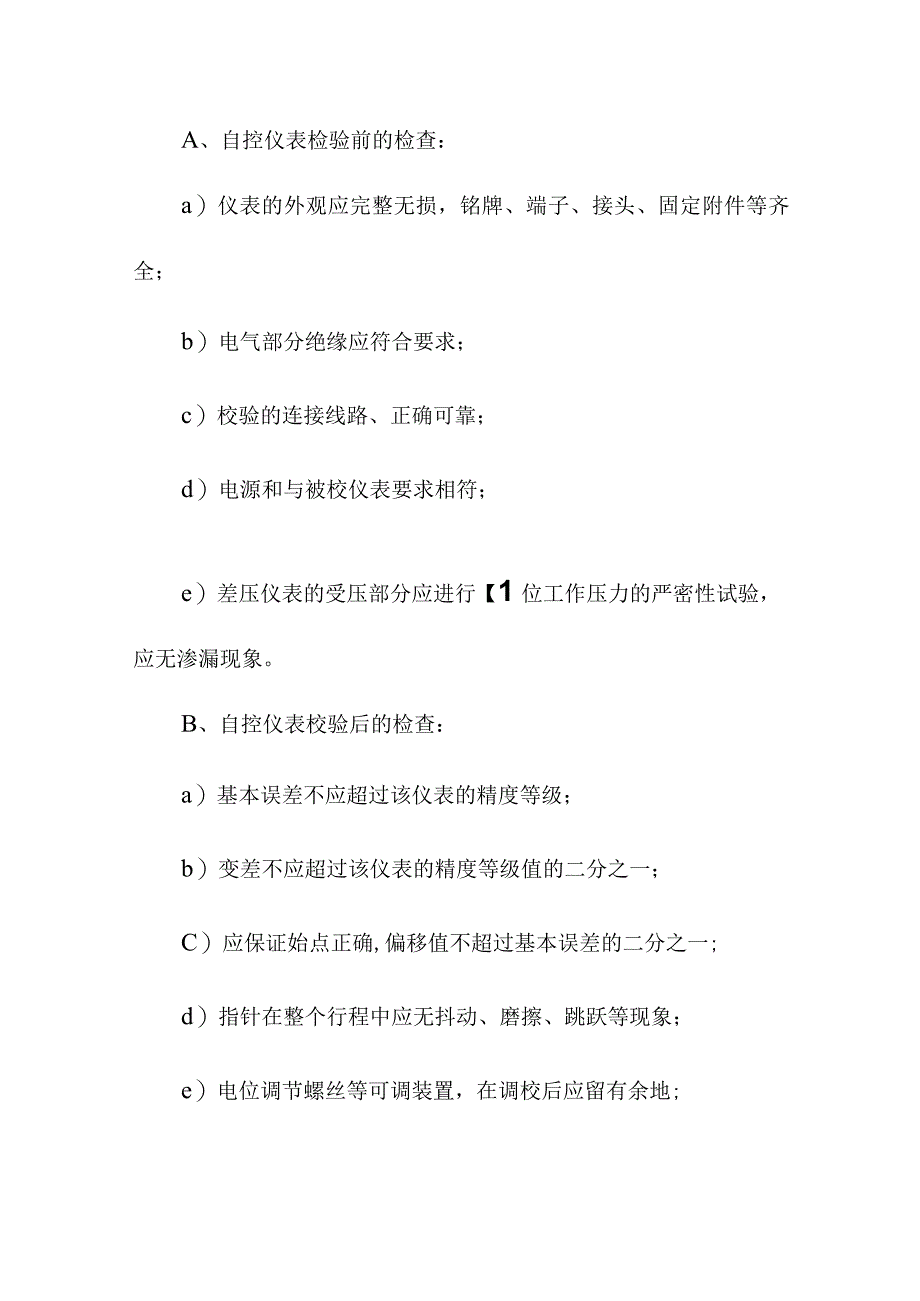

2、房内或靠近工作间。要求门窗严密，光线充中，地面平坦不扬土，屋内干燥，房顶不漏雨，冬季有干净的取暖装置，不应有振动或较大磁场干扰等影响，保持室内温度在【】一【】摄氏度，温度水大于【1。试验室内设有合适的电源和水源，电源电压应不受施工用电荷波动的影响，除备有必要的校验仪器外，还应设置货架存放表计等。作房、保管间以及试验室应尽量靠近现场，与现场运输公路间应能通行小推车的道路（如有条件，应能通行电瓶车）。三、调试程序方法（以泥处理工段为例）1、系统配置2、A2ASCPU的性能简介（略）3、自控仪表调试程序及方法（以泥处理工段为宜）单体校验：自控仪表检验的一般要求：A、自控仪表检验前的检查：a）仪表的外
3、观应完整无损，铭牌、端子、接头、固定附件等齐全；b）电气部分绝缘应符合要求；c）校验的连接线路、正确可靠；d）电源和与被校仪表要求相符；e）差压仪表的受压部分应进行【1位工作压力的严密性试验，应无渗漏现象。B、自控仪表校验后的检查：a）基本误差不应超过该仪表的精度等级；b）变差不应超过该仪表的精度等级值的二分之一；C）应保证始点正确,偏移值不超过基本误差的二分之一;d）指针在整个行程中应无抖动、磨擦、跳跃等现象；e）电位调节螺丝等可调装置，在调校后应留有余地;f）仪表附有电气接点装置时，其控制接点动作应正确。C、自控仪表安装完毕，主机试动前，还须在现场对各个系统作一次调整试验或试动作。自控仪表
4、投入前，应先对整个系统进行如下检查：a）各热工仪表的标牌、编号应正确、清楚、齐全；b）各熔断熔丝容量应符合仪表或设备的要求，并检查其通断情况；c）各电源在“断开”位；d）仪表的电气接线正确。具有线路调整电阻的测量系统应按规定配装完；e）自控仪表在送电前，庆检查其线路及设备的绝缘，一般不小于【】兆欧，用兆欧表检查绝缘时，应把有晶体管元件设备上端子接线拆下；f）当双回路供电旱，并列前应查对电源的相序是否正确（使用万用表电压档测量同相两导线间应无电压）；g）投入各种电源装置（如变压器、稳压器、整流器等）后，检查其电压，应符合各使用设备的要求。h）仪表、阀门、管件和管路接头处的扩建圈应合适无缺，接头牢
5、固。有隔离容器的，应加好隔离溶液。所有一、二次阀门均处于关闭位置（差压仪表的蹭平衡门应处于开启位置）。指示仪表单体调校质量标准和检验方法:检验项目质质量标准检验方法规格型号要符合设计要求核对设计外观般完整无损观察调零般灵活，有足够的调节幅度核对调校记录，必要时作调零检验绝缘电阻要符合产品说明核对调校记录，必要时用兆欧表测量（半导体、集成电路元件除外）严密性（气动管路）要无渗漏观察或用肥皂水试漏液柱修正值般正确核对调校记录可动部分平衡般指示值改变不应大于允许基本误差绝对值用信号发生器输入气或电信号，在谬工、70%分度线上，前后左右倾30度检验基本误差值要符合产品说明核对调校记录，必要时用信号发生
6、器输入信号检验回差值要符合产品说明核对调校记录，必要时用信号发生器输入信号检验指针移动般平衡，无跳动或卡涩现象观察报警偏差值要灵活可靠核对调校记录，必要时用信号发生器输入信号检验动作值给定指针动作要正常观察接点通断要字迹清楚数据准确项目齐全责任明确用万用表检查调校记录要观察记录仪表单体调校质量标准和检验和方法（略）变送器的单体调校质量标准和检验方法（略）调节阀、执行机构和电磁阀单体调校质量标准和检验方法（略）报警装置单体调校质量标准和检验方法（略）运算和辅助单元单体调校质量标准和检验方法（略）分析仪表单体调校质量标准和检验方法（略）D、自控仪表线路检查：管道试压的排气口应设在试验管网的最高点，
7、不能用自动排气阀作灌水时的排气口排气，管道试压的排水口应设在试验等网的最低点，不能利用与管网连通的设备或容口排水。试压时应重点检查管道焊口、法兰接口、丝扣接口、管路上的阀门、仪表口、取样口等有无变形或汇漏。同时检查膨胀节变形情况及支架、支座受力情况。试压水能进入仪表管、减压阀、自动调节阀、压力平衡及设备。对石棉水泥捻口及柔性胶卷承接口试压，必须作好管道转弯点，端部盲板支撑背力的核算，镂负荷架加固支座或支架。E、检测系统的调试（略）2.水处理厂自控系统设计概况本工程包括（综合楼工段、预处理工程、氧化沟工段、接触滤池、鼓风机房工段、泥处理工段的）自控系统和一套全厂闭路监控系统。一、自控系统由综合楼
8、工段中央控制室两台工控机通过以太网个工段及厂变配电临近站进行监控及管理。1、综合楼工段：中央控制室设两台工业对全厂生产工况进行实时监控，同时设模拟屏使生产管理人员能够更加方便直观地监视，管理整个工厂。在厂区的几个关键部位设闭路摄像头，在中央控制室设监视成全厂闭路监控系统。以确保生产的正常稳定进行。在中央控制室设报表、报警打印机、通过以太网上位机实时将各PLC子站的数据采集上来，实现自动报表输出和数据管理。2、预处理工段：现场仪表主上设置有：一体化温度变送器、双金属温度计、在线PH、SS分析仪、超声波液位计、超声波格栅液位差计及超声波明量计等仪表，以对界区内污水的温度、水质、液位、流量等参数进行
9、监测和控制以保证装置的正常运行。在本工段仪表控制室内设有1#PLC子站以对现场采集的各种参数进行显示、越限报警及自动控制，同时本工段的各种工艺参数还可通过计算机网络送到中央控制室进行集中显示和处理，以较低的成本实现了DCS系统“分散控制,集中管理”的功能。3、氧化沟工段：根据工艺要求，在每条氧化沟中设有温度、酸度、氧化还原电位、浊度检测。对每条氧化沟的二台曝气转蝶频调速，通过ORP参数信号采用PID调节方式以保证物对氧需要的变化，ORP的控制范围是】0RPmvo4、接触滤池、鼓风机房工段：接触滤池部分共设有台电动蝶阀它们分为组每【】台分别对应【】个滤池。这些蝶阀同风机连动PLC程序控制其启、闭
10、以实现滤池正常工作与滤池清洗之间的自动切换过程。由于电动蝶阀的选型由工艺专业负责因此蝶阀及其电动执行机构以及与电动执行机构配套的BFA电动控制部分设备及相关材料均不体现在自控专业设备表中。仪表专业所需阀开、闭状态反馈触点信号及风机启、停的控制及状态反馈触点信号均须由设备供货方提供，在设备定货时应向厂家提出这些要求。5、泥处理工段：现场仪表主上设置有：压力变送、压力表、超声波液位计、电磁流量，以对界区内处理介质的压力、泥位、流量等参数进行监测和控制以保证装置的正常运行。二、在本工段仪表控制室内有3#PLC子站以对现场采及格的各种进行显示、越限报自动控制，同时本工段的各种工艺参数还可通过计算机风格送到中央控制室进行显示和处理，以较低的成本实现的DCS系统“分散控制，集中管理”的功能。1、监控系统：有【】台摄像头对氧化沟控制室、预处理控制室、粗隔栅、细隔栅、泥处理控制室、脱水机房进行监控，有两台变向变焦旋转式摄像头对氧化沟1、氧化沟2进行监控。2、电源方式：有电气专业引至中央控制室，电源箱安装在闭路监控盘的下部，开关由厂家成套。3、接地方式：由保护接地和信号接地构成，通过电缆引入中央控制室接地铀板上。各子站接地干线通过电缆引到接地铀板上。保护接地电阻小于【】欧姆；信号接地电阻小中央控制室由临近机房及自控主机房构成，位于综合楼工段。
