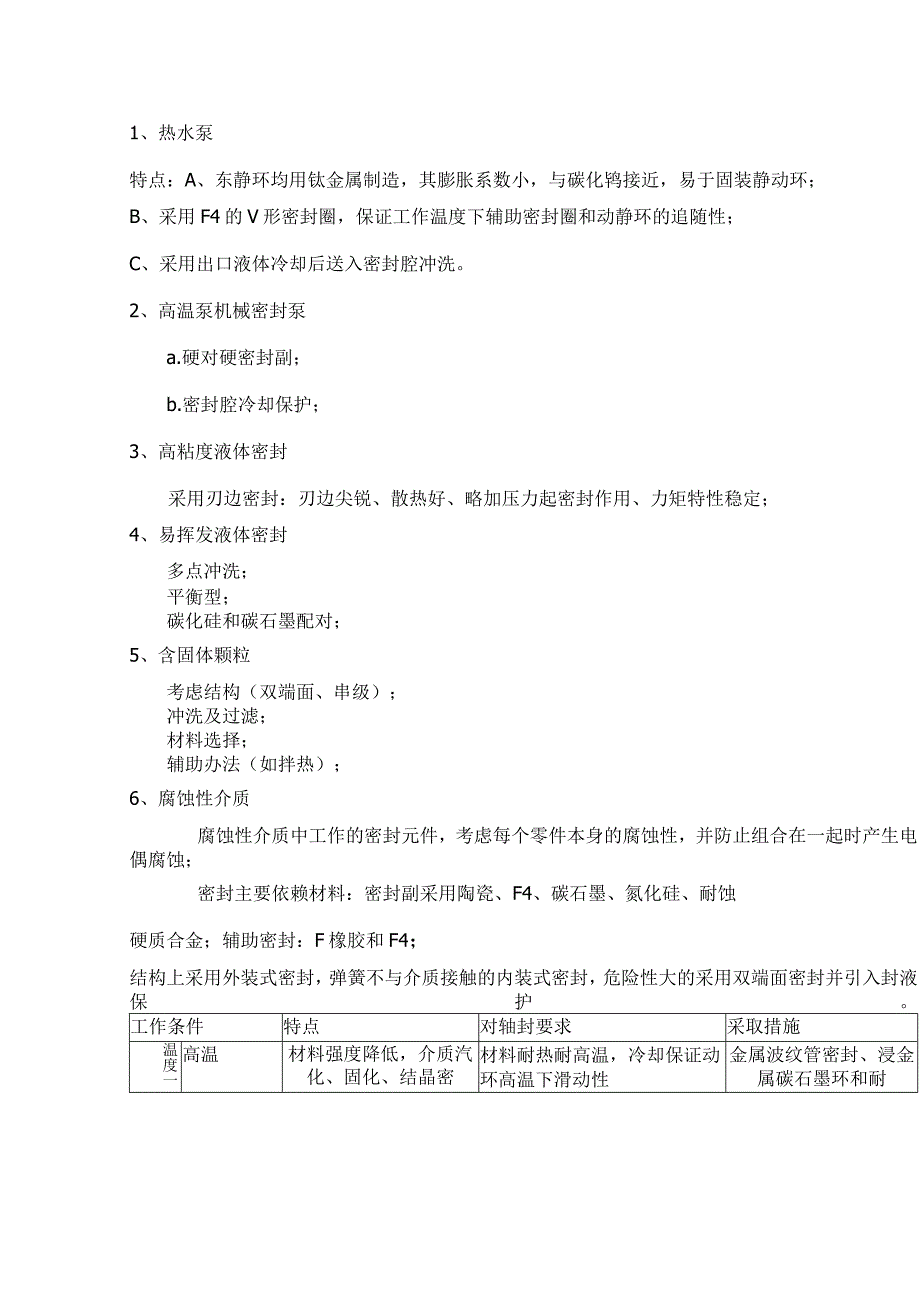

1、1、热水泵特点：A、东静环均用钛金属制造，其膨胀系数小，与碳化鸨接近，易于固装静动环；B、采用F4的V形密封圈，保证工作温度下辅助密封圈和动静环的追随性；C、采用出口液体冷却后送入密封腔冲洗。2、高温泵机械密封泵a.硬对硬密封副；b.密封腔冷却保护；3、高粘度液体密封采用刃边密封：刃边尖锐、散热好、略加压力起密封作用、力矩特性稳定；4、易挥发液体密封多点冲洗；平衡型；碳化硅和碳石墨配对；5、含固体颗粒考虑结构（双端面、串级）；冲洗及过滤；材料选择；辅助办法（如拌热）；6、腐蚀性介质腐蚀性介质中工作的密封元件，考虑每个零件本身的腐蚀性，并防止组合在一起时产生电偶腐蚀；密封主要依赖材料：密封副采用

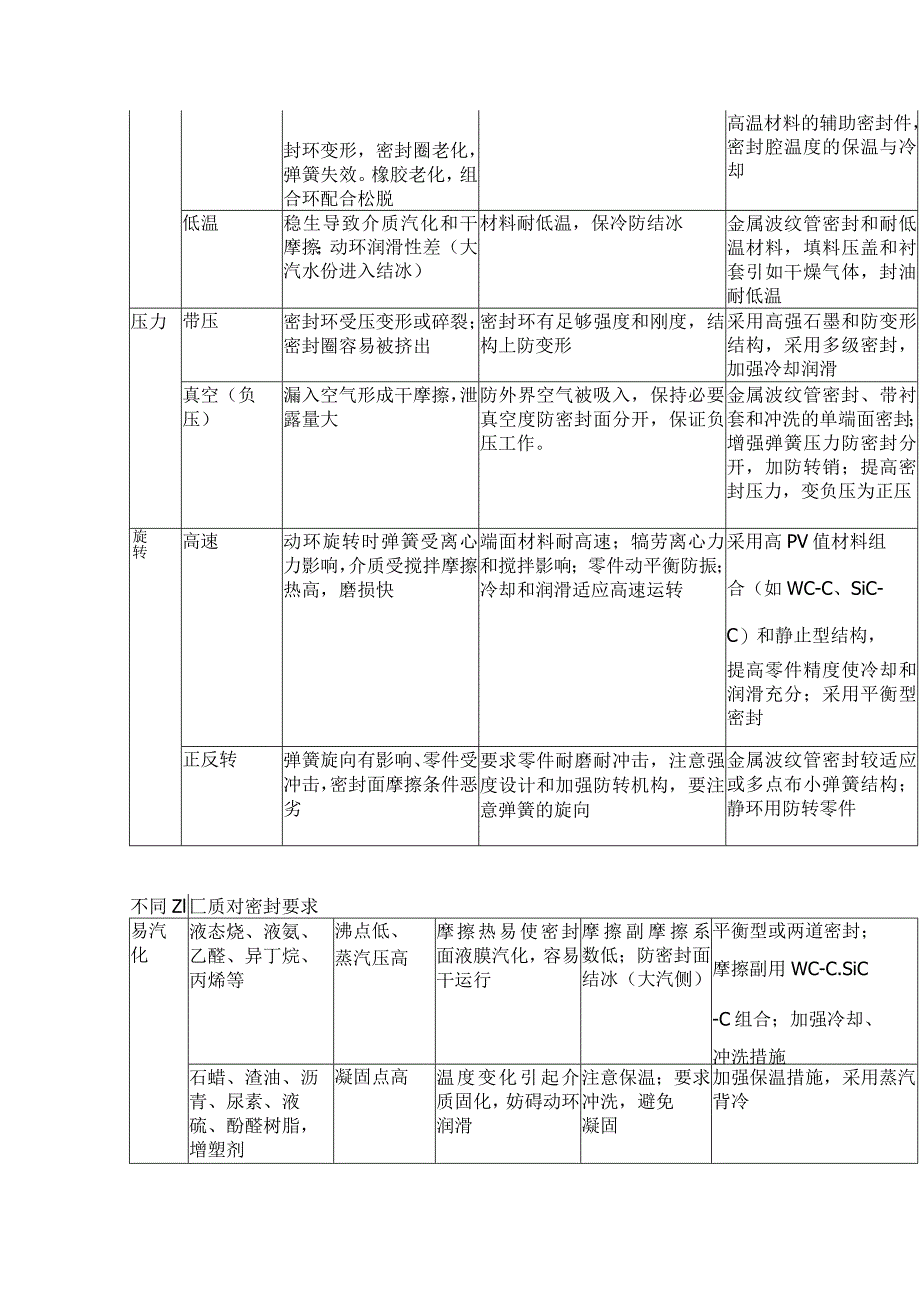

2、陶瓷、F4、碳石墨、氮化硅、耐蚀硬质合金；辅助密封：F橡胶和F4；结构上采用外装式密封，弹簧不与介质接触的内装式密封，危险性大的采用双端面密封并引入封液保护。工作条件特点对轴封要求采取措施温度一高温材料强度降低，介质汽化、固化、结晶密材料耐热耐高温，冷却保证动环高温下滑动性金属波纹管密封、浸金属碳石墨环和耐封环变形，密封圈老化，弹簧失效。橡胶老化，组合环配合松脱高温材料的辅助密封件，密封腔温度的保温与冷却低温稳生导致介质汽化和干摩擦；动环润滑性差（大汽水份进入结冰）材料耐低温，保冷防结冰金属波纹管密封和耐低温材料，填料压盖和衬套引如干燥气体，封油耐低温压力带压密封环受压变形或碎裂；密封圈容易被
3、挤出密封环有足够强度和刚度，结构上防变形采用高强石墨和防变形结构，采用多级密封，加强冷却润滑真空（负压）漏入空气形成干摩擦，泄露量大防外界空气被吸入，保持必要真空度防密封面分开，保证负压工作。金属波纹管密封、带衬套和冲洗的单端面密封；增强弹簧压力防密封分开，加防转销；提高密封压力，变负压为正压旋转高速动环旋转时弹簧受离心力影响，介质受搅拌摩擦热高，磨损快端面材料耐高速；犒劳离心力和搅拌影响；零件动平衡防振；冷却和润滑适应高速运转采用高PV值材料组合（如WC-C、SiC-C）和静止型结构，提高零件精度使冷却和润滑充分；采用平衡型密封正反转弹簧旋向有影响、零件受冲击，密封面摩擦条件恶劣要求零件耐磨

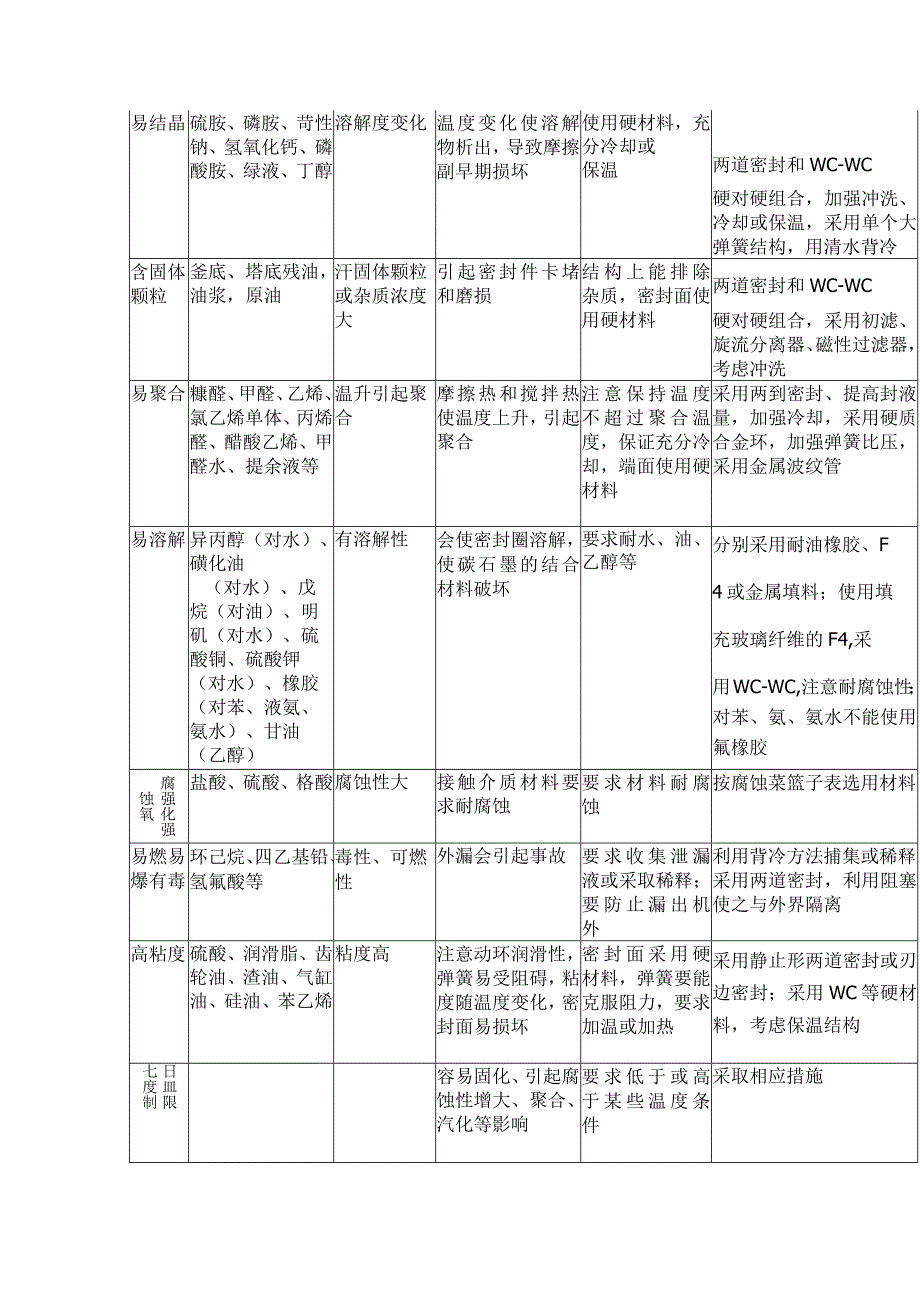

4、耐冲击，注意强度设计和加强防转机构，要注意弹簧的旋向金属波纹管密封较适应或多点布小弹簧结构；静环用防转零件不同Zl匚质对密封要求易汽化液态烧、液氨、乙醛、异丁烷、丙烯等沸点低、蒸汽压高摩擦热易使密封面液膜汽化，容易干运行摩擦副摩擦系数低；防密封面结冰（大汽侧）平衡型或两道密封；摩擦副用WC-C.SiC-C组合；加强冷却、冲洗措施石蜡、渣油、沥青、尿素、液硫、酚醛树脂，增塑剂凝固点高温度变化引起介质固化，妨碍动环润滑注意保温；要求冲洗，避免凝固加强保温措施，采用蒸汽背冷易结晶硫胺、磷胺、苛性钠、氢氧化钙、磷酸胺、绿液、丁醇溶解度变化温度变化使溶解物析出，导致摩擦副早期损坏使用硬材料，充分冷却或保
5、温两道密封和WC-WC硬对硬组合，加强冲洗、冷却或保温，采用单个大弹簧结构，用清水背冷含固体颗粒釜底、塔底残油，油浆，原油汗固体颗粒或杂质浓度大引起密封件卡堵和磨损结构上能排除杂质，密封面使用硬材料两道密封和WC-WC硬对硬组合，采用初滤、旋流分离器、磁性过滤器，考虑冲洗易聚合糠醛、甲醛、乙烯、氯乙烯单体、丙烯醛、醋酸乙烯、甲醛水、提余液等温升引起聚合摩擦热和搅拌热使温度上升，引起聚合注意保持温度不超过聚合温度，保证充分冷却，端面使用硬材料采用两到密封、提高封液量，加强冷却，采用硬质合金环，加强弹簧比压，采用金属波纹管易溶解异丙醇（对水）、磺化油（对水）、戊烷（对油）、明矶（对水）、硫酸铜、硫
6、酸钾（对水）、橡胶（对苯、液氨、氨水）、甘油（乙醇）有溶解性会使密封圈溶解，使碳石墨的结合材料破坏要求耐水、油、乙醇等分别采用耐油橡胶、F4或金属填料；使用填充玻璃纤维的F4,采用WC-WC,注意耐腐蚀性；对苯、氨、氨水不能使用氟橡胶腐强化强蚀氧盐酸、硫酸、格酸腐蚀性大接触介质材料要求耐腐蚀要求材料耐腐蚀按腐蚀菜篮子表选用材料易燃易爆有毒环己烷、四乙基铅、氢氟酸等毒性、可燃性外漏会引起事故要求收集泄漏液或采取稀释；要防止漏出机外利用背冷方法捕集或稀释，采用两道密封，利用阻塞使之与外界隔离高粘度硫酸、润滑脂、齿轮油、渣油、气缸油、硅油、苯乙烯粘度高注意动环润滑性，弹簧易受阻碍，粘度随温度变化，密封面易损坏密封面采用硬材料，弹簧要能克服阻力，要求加温或加热采用静止形两道密封或刃边密封；采用WC等硬材料，考虑保温结构日皿限七度制容易固化、引起腐蚀性增大、聚合、汽化等影响要求低于或高于某些温度条件采取相应措施
