1、安全仪器监测工（技师）职业技能标准职业标准工作内容技能要求相关知识、基本操作技能（一）安全监控系统安装维护1、熟悉并掌握本矿安全监控系统软件的安装、操作及日常维护方法。2、熟悉并掌握本矿安全监控系统硬件安装、操作及日常维护方法。3、能看懂较复杂的电路图和接线图。能绘制简单的电气图。4、能看懂安全监控系统布置图、断电控制电气接线图。5、能正确熟练使用常用的仪器、仪表和安装工具。对安装用特殊工具、精密仪器有一定的了解。1、计算机及软件基本知识、基本操作技能。2、计算机、电子技术、通讯基本知识3、图形符号的画法和意义。文字符号的标注法和意义。4、监控系统布置图、断电控制电气接线图的规定画法。5、常用
2、仪器、仪表工具的使用方法、注意事项、维护保养方法。（二）安全监控系统“装置”安装、维护1、熟悉并掌握安全监控系统“装置”安装、维护方法。2、熟悉并掌握安全监控系统“装置”的设置标准。3、熟悉并掌握安全监控系统“装置”的调校、试验方法。4、熟悉并掌握井下各类馈电开关的闭锁原理及接线方法。1、各类传感器、断电控制器、声光报警器的工作原理及使用、维护方法。2、煤矿安全规程及安全监控系统相关标准中“装置”安设标准。3、计量器具、仪表相关检定、校验方法。4、各类型型馈电开关电气原理及其接线方法。二、基本知识（一）理论知识1、熟悉并掌握安全监控系统基本知识。2、熟悉并掌握矿用传感器原理知识。3、熟悉并掌握
3、矿井监控信息传输基本知识。4、熟悉并掌握电子技术基础知识。5、熟悉并掌握电气防爆原理及相关规定。6、熟悉并掌握断电控制基本知识。7、了解并掌握安全监控系统信息传输网络基本知识。1、安全监控系统组成、特点、分类及通用要求2、矿用传感器基础知识（甲烷传感器、一氧化碳传感器、温度、开停、开关传感器等）。3、基本概念、传输线理论、网络结构与多路复用。4、基础电路、运算放大电路及应用、数字集成电路、电源电路、信号变换电路、显示电路、执行电路等。5、电气防爆通用要求、隔爆型电气设备原理及相关规定、本安型电气设备原理及相关规定。6隔爆型磁力起动器及其控制、隔爆兼本安型磁力起动器及其控制、隔爆型馈电开关及其控

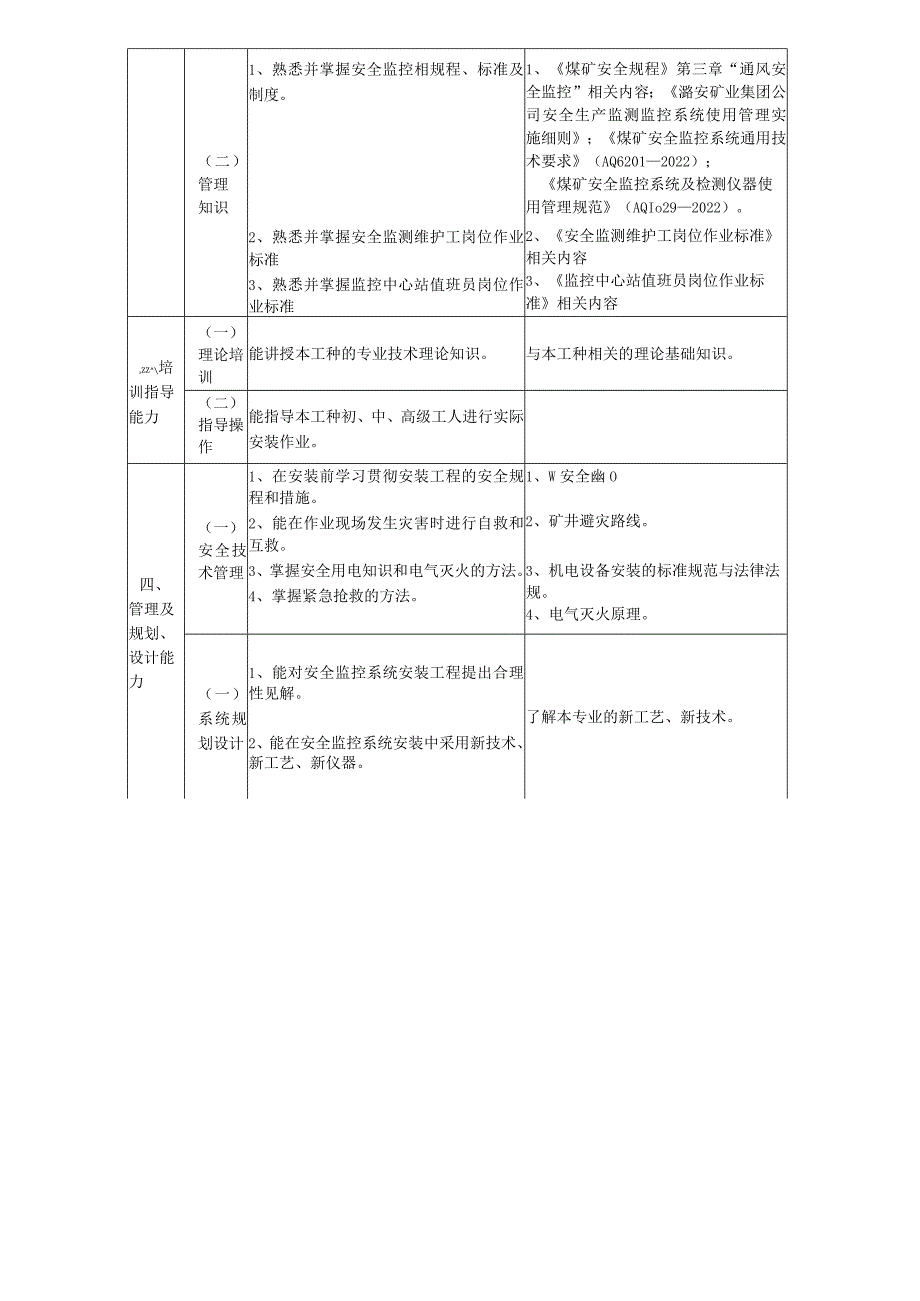

4、制。7、安全监控系统信息传输网络组成、特点、分类及通用要求（二）管理知识1、熟悉并掌握安全监控相规程、标准及制度。2、熟悉并掌握安全监测维护工岗位作业标准3、熟悉并掌握监控中心站值班员岗位作业标准1、煤矿安全规程第三章“通风安全监控”相关内容；潞安矿业集团公司安全生产监测监控系统使用管理实施细则；煤矿安全监控系统通用技术要求（AQ62012022）；煤矿安全监控系统及检测仪器使用管理规范（AQIo292022）。2、安全监测维护工岗位作业标准相关内容3、监控中心站值班员岗位作业标准相关内容aZZ培训指导能力（一）理论培训能讲授本工种的专业技术理论知识。与本工种相关的理论基础知识。（二）指导操作

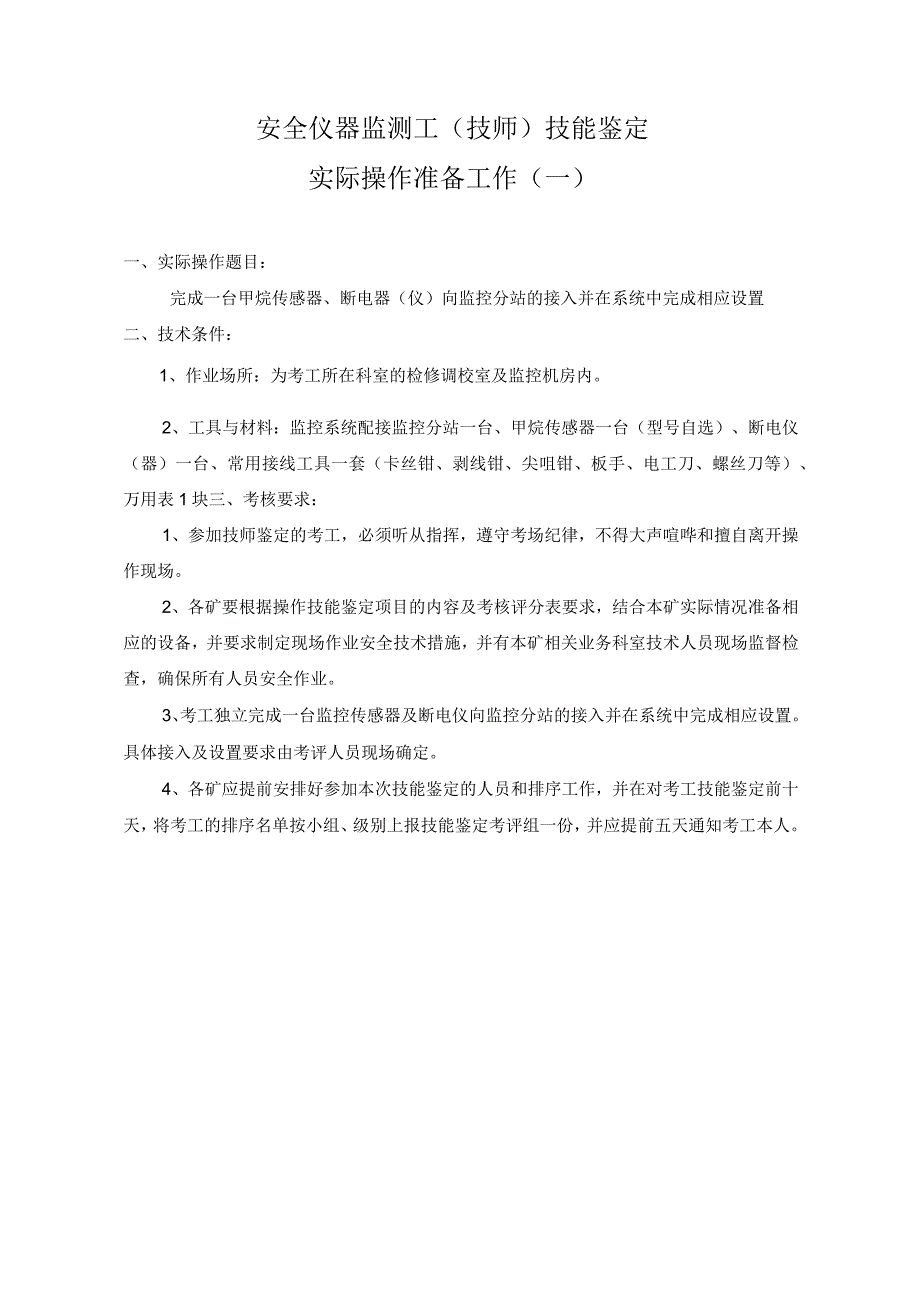

5、能指导本工种初、中、高级工人进行实际安装作业。四、管理及规划、设计能力（一）安全技术管理1、在安装前学习贯彻安装工程的安全规程和措施。2、能在作业现场发生灾害时进行自救和互救。3、掌握安全用电知识和电气灭火的方法。4、掌握紧急抢救的方法。1、W安全幽O2、矿井避灾路线。3、机电设备安装的标准规范与法律法规。4、电气灭火原理。（一）系统规划设计1、能对安全监控系统安装工程提出合理性见解。2、能在安全监控系统安装中采用新技术、新工艺、新仪器。了解本专业的新工艺、新技术。安全仪器监测工（技师）技能鉴定实际操作准备工作（一）一、实际操作题目：完成一台甲烷传感器、断电器（仪）向监控分站的接入并在系统中完
6、成相应设置二、技术条件：1、作业场所：为考工所在科室的检修调校室及监控机房内。2、工具与材料：监控系统配接监控分站一台、甲烷传感器一台（型号自选）、断电仪（器）一台、常用接线工具一套（卡丝钳、剥线钳、尖咀钳、板手、电工刀、螺丝刀等）、万用表1块三、考核要求：1、参加技师鉴定的考工，必须听从指挥，遵守考场纪律，不得大声喧哗和擅自离开操作现场。2、各矿要根据操作技能鉴定项目的内容及考核评分表要求，结合本矿实际情况准备相应的设备，并要求制定现场作业安全技术措施，并有本矿相关业务科室技术人员现场监督检查，确保所有人员安全作业。3、考工独立完成一台监控传感器及断电仪向监控分站的接入并在系统中完成相应设置
7、。具体接入及设置要求由考评人员现场确定。4、各矿应提前安排好参加本次技能鉴定的人员和排序工作，并在对考工技能鉴定前十天，将考工的排序名单按小组、级别上报技能鉴定考评组一份，并应提前五天通知考工本人。单位：签号：考评地点：考评日期：年月考核项目标准分考核内容考核标准评分标准扣分实得分一、准备工作101、检查作业所用的工具、设备：2、准备操作所需监控系统及装置。1、说明作业所用的工具、设备的理由：2、配合考评人员准备操作所需监控系统及装置。1、未说明理由扣5分；理由不当扣15分；2、配合不到位扣1-5分。二、分站供电10接监控分站电源线接线正确（按防爆标准执行）接线正确得4分,接线一处不符合防爆标
8、准扣2分三、监控主机及监控分站参数设置301、设置监控分站地址号2、在监控主机中设定传感器端Il号、报警、解报、断电、复电门限值；1、按考评员要求设定监控分站地址号。2、按考评员要求设定传感器端口号、报警、解报、断电、复电门限值：1、传感器端口号、报警、解报、断电、基电门限值每项设定正确得3分：2、地址号码设定正确得5分。四、接甲烷传感器15接甲烷传感器电源及信号线接线正确（按防爆标准执行）接线正确得8分,接线一处不符合防爆标准扣2分五、接断电仪15接断电仪电源线及控制线接线正确（按防爆标准执行）接线正确得8分,接线一处不符合防爆标准扣2分六、监控分站故障排查101、根据故障现象，正确排除故障
9、,使传感器信号正常上传至监控主机；2、以卷面形式叙述故障情况及排查思路。1、根据故障现象，正确排除故障：（故障由考评员依据设备型号现场设定，故障点1处：2、以卷面形式正确叙述故障情况及排查思路。1、采用正确的方法排除故得5分；2、正确叙述故障情况及排查思路得5分。七、安全与文明生产10现场操作的安全及标准化1、操作安全：2、操作规范（符合质量标准化标准要求）.1、浮现危及自身及他人安全的行为者扣10分；2、不文明、合理操作扣5分，损坏设备扣5分。工时要求必须在规定的时间内完成，否则每超过1分钟扣1分合计考评意见考评员签字：安全仪器监测工（技师）技能鉴定实际操作考核评分表（答辩部份）单位：姓名：
10、考评地点：考评日期：年月日鉴定项目及范围鉴定内容标准分评分标准扣分实得分1、熟悉各种工具、仪表的正确使用1.1 熟练掌握工具、仪表的使用方法。1.2 能对所用工具、仪表进行调定。1.3 能判断工具、仪表是否完好。1.4 能正确读出仪表指数。10使用不熟练扣5分；不会使用、读数、调定、不懂完好标准均不得分。2、基础知识2.1 、熟悉并掌握安全监控系统基本知识。2.2 、熟悉并掌握矿用传感器原理知识。2.3 熟悉并掌握电气防爆原理及相关规定。2.4 熟悉并掌握断电控制基本知识。30一项不掌握扣10分，扣完为止。3、基本技能3.1会绘制监控系统布置图及断电控制接线图。3.2熟练掌握安全监控系统安装、
11、检修、维护相关知识。40一项不会扣10分，扣完为止。4、故障判断与处理对监控系统（摹拟故障）进行分析判断和处理。采用口述方式作答。10判断不许确扣5分，不会处理扣5分。5、特殊事故处理5.1 针对安全监控系统及装置运行过程中浮现的特殊问题，采取相应措施，考评员提问，应试者口述。5.2 熟悉灾害预防知识、避灾路线。10不会处理扣5分，不熟悉灾害预防扣5分。答辩时间1、考评员根据所提问题规定相应的答辩时间。2、从进入考试地点后开始计时。每超过规定时间1分钟扣1分。合计考评意见考评员签字：安全仪器监测工（技师）技能鉴定实际操作准备工作（二）一、实际操作题目：现场完成低浓度载体催化式甲烷传感器调校及瓦
12、斯电闭锁试验二、技术条件：1、作业场所：井下某一采掘面瓦斯监测点（注：所使用为低浓度载体催化式甲烷传感器）2、工具与材料：1%-2%CH4校准气体、配套的减压阀、气体流量计和橡胶软管、空气样。常用工具一套（卡丝钳、剥线钳、尖咀钳、板手、电工刀、螺丝刀等）三、考核要求：1、参加技师鉴定的考工，必须听从指挥，遵守考场纪律，不得大声喧哗和擅自离开操作现场。2、各矿要根据操作技能鉴定项目的内容及考核评分表要求，结合本矿实际情况准备相应的设备，并要求制定现场作业安全技术措施，并有本矿相关业务科室技术人员现场监督检查，确保所有人员安全作业。3、考工在井下现场独立完成一台低浓度载体催化式甲烷传感器调校及瓦斯
13、电闭锁试验工作。具体要求由考评人员现场确定。4、各矿应提前安排好参加本次技能鉴定的人员和排序工作，并在对考工技能鉴定前十天，将考工的排序名单按小组、级别上报技能鉴定考评组一份，并应提前五天通知考工本人。单位：姓名：考评地点：考评日期：年月考核项目标准分考核内容考核标准评分标准扣分实得分准备检查作业所用的说明作业所用的工具、设备的理由。未说明理由扣5分。工作5工具、设备。理由不当扣15分。1、空气样调零点。1、零点应控制在0.00%0.03CH41、空气样调零点正确之内。得10分。2、标准气样同传2、正确连接调校装置并打开气瓶。2、连接并开气瓶正确感器气室连接：打开气瓶。3、先用小流量向传感器缓慢通入同得5分。低浓度载3、通气进行调校该传感器断电浓度值相同或者略大3、通气、调校及超限及超限闭锁试验。于其浓度的校气体，在显示值缓慢上升的过程中，观察其报警值和断闭锁试验操作正确得30分。体催电门值。调节流量控制阀把流量调化式节到传感器说明书规定的流量，使甲烷其测量值稳定显示，持续时间大于传感7590So使显示值于标准气浓度一致。器调若超差应更换传感器，预热后重新校及测试。超限4、观察报警、断电值；声、光报警闭锁试验4、观察报警、断及断电情况。4、报警值、断电值；电值；声、光报警声、光报警及断电情及断电情况。5、是否在显示值小于复电浓度值时，况判断正确得10分。5
