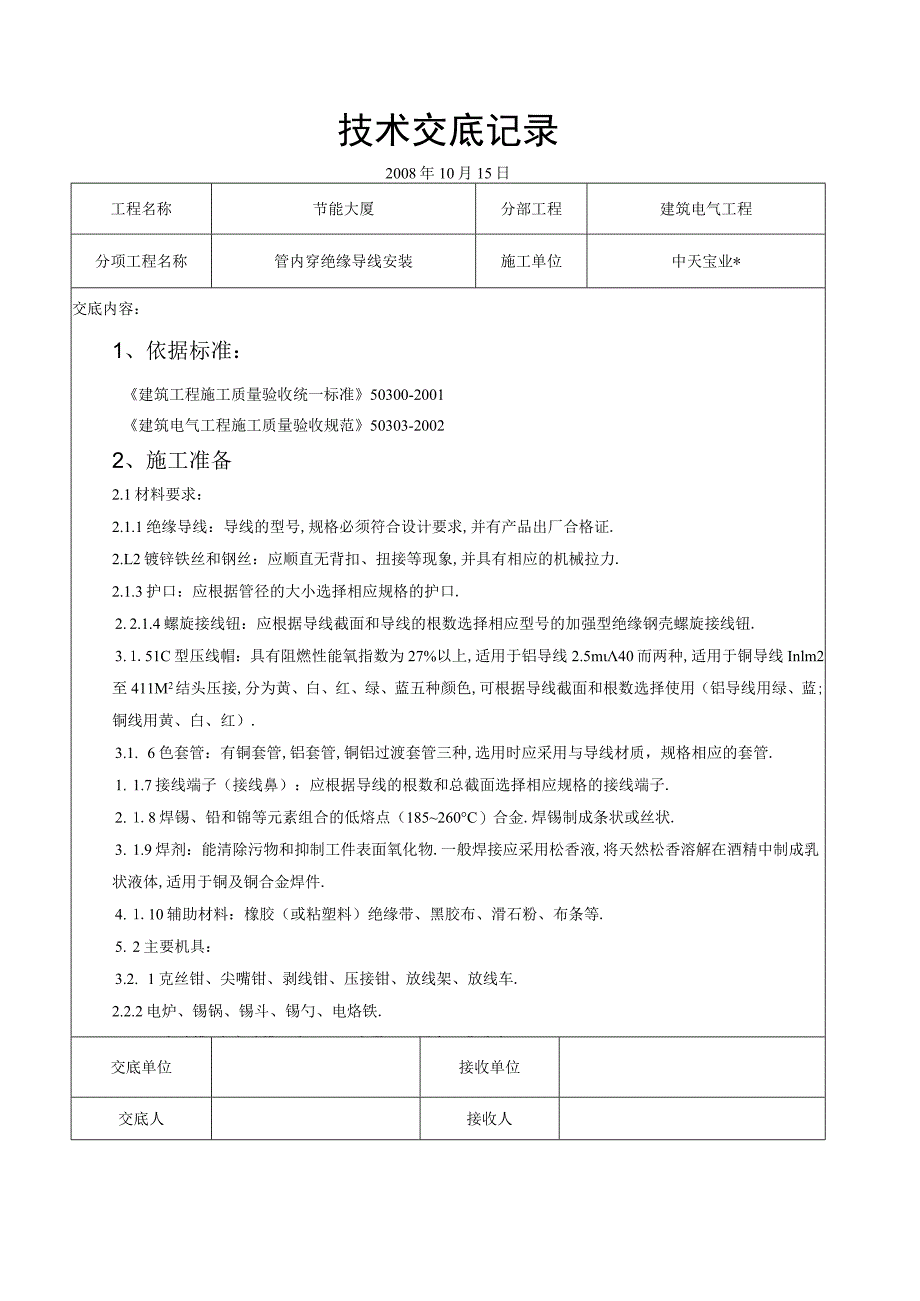

1、技术交底记录2008年10月15日工程名称节能大厦分部工程建筑电气工程分项工程名称管内穿绝缘导线安装施工单位中天宝业*交底内容：1、依据标准：建筑工程施工质量验收统一标准50300-2001建筑电气工程施工质量验收规范50303-20022、施工准备2.1材料要求：2.1.1绝缘导线：导线的型号,规格必须符合设计要求,并有产品出厂合格证.2.L2镀锌铁丝和钢丝：应顺直无背扣、扭接等现象,并具有相应的机械拉力.2.1.3护口：应根据管径的大小选择相应规格的护口.2. 2.1.4螺旋接线钮：应根据导线截面和导线的根数选择相应型号的加强型绝缘钢壳螺旋接线钮.3. 1.51C型压线帽：具有阻燃性能氧指
2、数为27%以上,适用于铝导线2.5m40而两种,适用于铜导线Inlm2至411M2结头压接,分为黄、白、红、绿、蓝五种颜色,可根据导线截面和根数选择使用（铝导线用绿、蓝;铜线用黄、白、红）.3.1. 6色套管：有铜套管,铝套管,铜铝过渡套管三种,选用时应采用与导线材质，规格相应的套管.1. 1.7接线端子（接线鼻）：应根据导线的根数和总截面选择相应规格的接线端子.2. 1.8焊锡、铅和锦等元素组合的低熔点（185260C）合金.焊锡制成条状或丝状.3. 1.9焊剂：能清除污物和抑制工件表面氧化物.一般焊接应采用松香液,将天然松香溶解在酒精中制成乳状液体,适用于铜及铜合金焊件.4. 1.10辅助

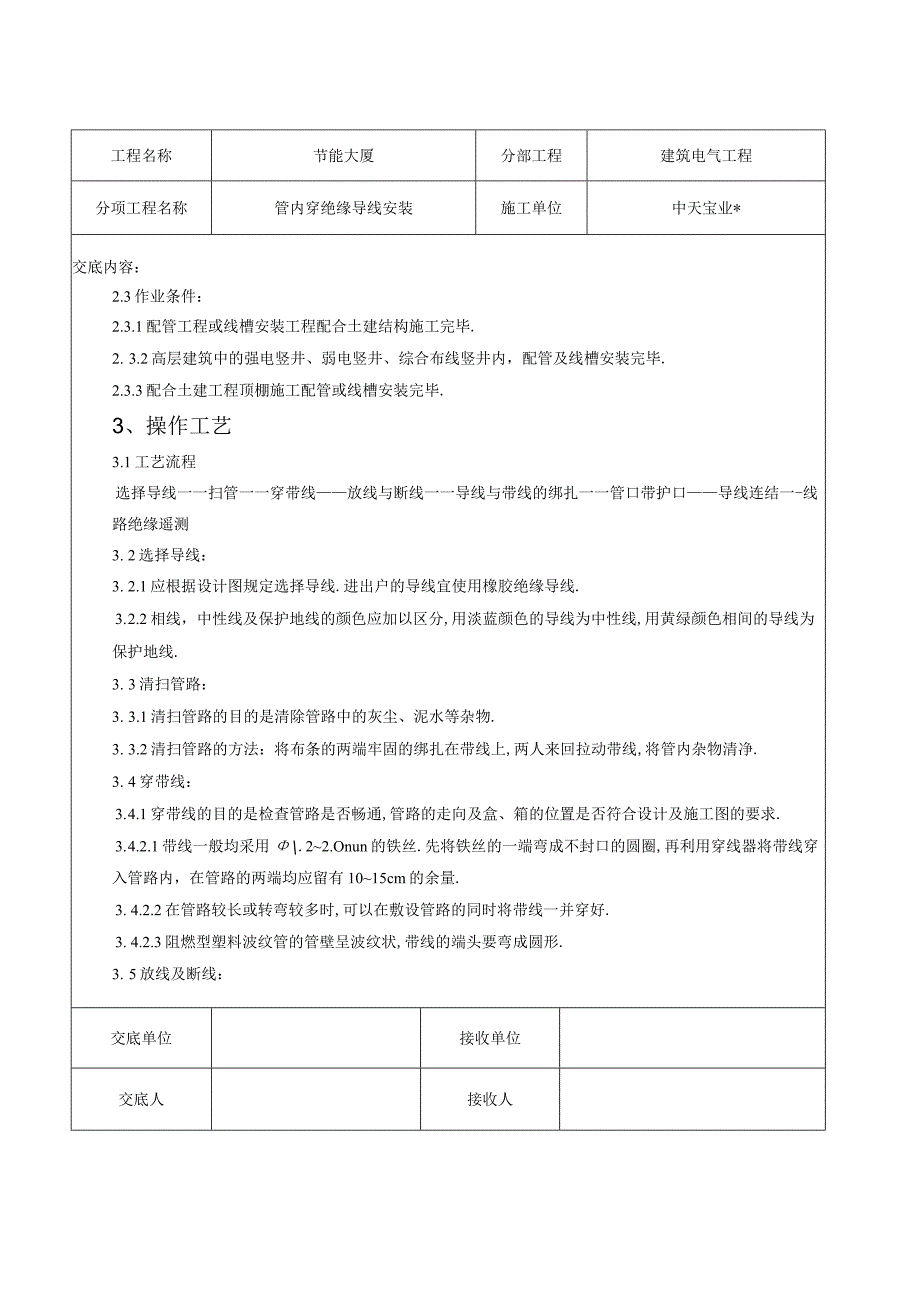

3、材料：橡胶（或粘塑料）绝缘带、黑胶布、滑石粉、布条等.5. 2主要机具：3.2. 1克丝钳、尖嘴钳、剥线钳、压接钳、放线架、放线车.2.2.2电炉、锡锅、锡斗、锡勺、电烙铁.2.2.3一字改锥,十字改锥、电工刀、高凳、万用表、兆欧表.交底单位接收单位交底人接收人工程名称节能大厦分部工程建筑电气工程分项工程名称管内穿绝缘导线安装施工单位中天宝业*交底内容：2.3作业条件：2.3.1配管工程或线槽安装工程配合土建结构施工完毕.2. 3.2高层建筑中的强电竖井、弱电竖井、综合布线竖井内，配管及线槽安装完毕.2.3.3配合土建工程顶棚施工配管或线槽安装完毕.3、操作工艺3.1工艺流程选择导线一一扫管一
4、一穿带线放线与断线一一导线与带线的绑扎一一管口带护口导线连结一-线路绝缘遥测3. 2选择导线：3. 2.1应根据设计图规定选择导线.进出户的导线宜使用橡胶绝缘导线.3. 2.2相线，中性线及保护地线的颜色应加以区分,用淡蓝颜色的导线为中性线,用黄绿颜色相间的导线为保护地线.3. 3清扫管路：3. 3.1清扫管路的目的是清除管路中的灰尘、泥水等杂物.3. 3.2清扫管路的方法：将布条的两端牢固的绑扎在带线上,两人来回拉动带线,将管内杂物清净.3. 4穿带线：3. 4.1穿带线的目的是检查管路是否畅通,管路的走向及盒、箱的位置是否符合设计及施工图的要求.3. 4.2.1带线一般均采用.22.Onu

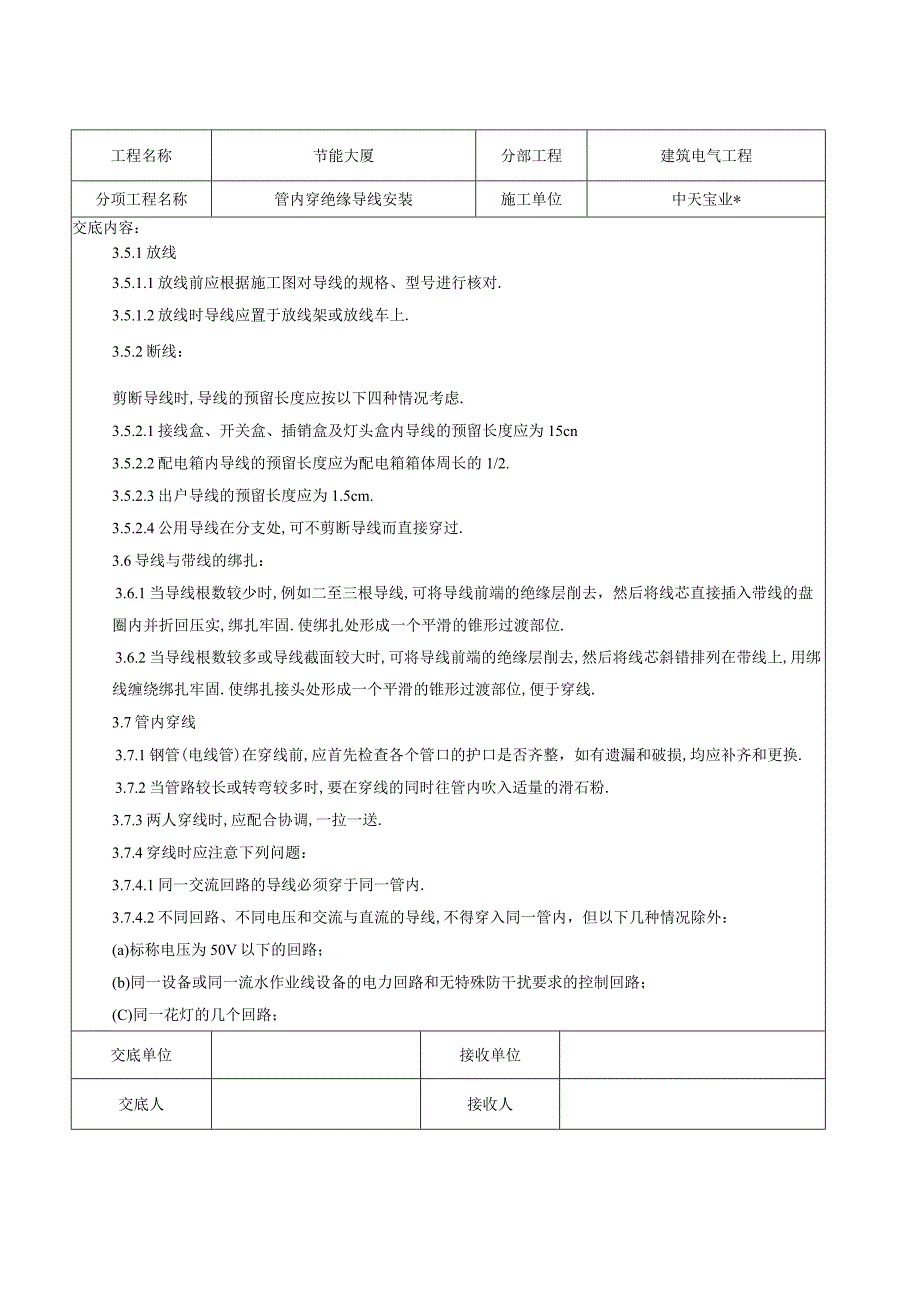

5、n的铁丝.先将铁丝的一端弯成不封口的圆圈,再利用穿线器将带线穿入管路内，在管路的两端均应留有1015cm的余量.3. 4.2.2在管路较长或转弯较多时,可以在敷设管路的同时将带线一并穿好.3. 4.2.3阻燃型塑料波纹管的管壁呈波纹状,带线的端头要弯成圆形.3. 5放线及断线：交底单位接收单位交底人接收人工程名称节能大厦分部工程建筑电气工程分项工程名称管内穿绝缘导线安装施工单位中天宝业*交底内容：3.5.1放线3.5.1.1放线前应根据施工图对导线的规格、型号进行核对.3.5.1.2放线时导线应置于放线架或放线车上.3.5.2断线：剪断导线时,导线的预留长度应按以下四种情况考虑.3.5.2.1
6、接线盒、开关盒、插销盒及灯头盒内导线的预留长度应为15cn3.5.2.2配电箱内导线的预留长度应为配电箱箱体周长的1/2.3.5.2.3出户导线的预留长度应为1.5cm.3.5.2.4公用导线在分支处,可不剪断导线而直接穿过.3.6导线与带线的绑扎：3.6.1当导线根数较少时,例如二至三根导线,可将导线前端的绝缘层削去，然后将线芯直接插入带线的盘圈内并折回压实,绑扎牢固.使绑扎处形成一个平滑的锥形过渡部位.3.6.2当导线根数较多或导线截面较大时,可将导线前端的绝缘层削去,然后将线芯斜错排列在带线上,用绑线缠绕绑扎牢固.使绑扎接头处形成一个平滑的锥形过渡部位,便于穿线.3.7管内穿线3.7.1
7、钢管(电线管)在穿线前,应首先检查各个管口的护口是否齐整，如有遗漏和破损,均应补齐和更换.3.7.2当管路较长或转弯较多时,要在穿线的同时往管内吹入适量的滑石粉.3.7.3两人穿线时,应配合协调,一拉一送.3.7.4穿线时应注意下列问题：3.7.4.1同一交流回路的导线必须穿于同一管内.3.7.4.2不同回路、不同电压和交流与直流的导线,不得穿入同一管内，但以下几种情况除外：(a)标称电压为50V以下的回路；(b)同一设备或同一流水作业线设备的电力回路和无特殊防干扰要求的控制回路；(C)同一花灯的几个回路；交底单位接收单位交底人接收人工程名称节能大度分部工程建筑电气工程分项工程名称管内穿绝缘导
8、线安装施工单位中天宝业*交底内容：(d)同类照明的几个回路,但管内的导线总数不应多于8根.3.7.4.3导线在变形缝外,补偿装置应活动自如.导线应留有一定的余度.3.7.4.4敷设于垂直管路中的导线，当超过下列长度时,应在管口处和接线盒中加以固定：(a)截面积为50mf及以下的导线为30m;(b)截面积为7095mm2的导线为20m;(C)截面积在18024OnIm2之间的导线为18m.3.8导线连接：3.8.1导线连接应具备的条件：3.8.1.1导线接头不能增加电阻值.3.8,1.2受力导线不能降低原机械强度.3.8.1.3不能降低原绝缘强度.为了满足上述要求,在导线做电气连接时,必须先削掉
9、绝缘再进行连接,而后加焊,包缠绝缘.3.8.2剥削绝缘使用工具及方法：3.8.2.1剥削绝缘使用工具：由于各种导线截面、绝缘层薄厚程度、分层多少都不同，因此使用剥线的工具也不同.常用的工具有电工刀、克丝钳和剥线钳,可进行削、勒及剥削绝缘层.一般4三2以下的导线原则上使用剥线钳,但使用电工刀时,不允许采用刀在导线周围转圈剥线绝缘层的方法.3.8.2.2剥削绝缘方法：a单层剥法：不允许采用电工刀转圈剥削绝缘层,应使用剥线钳,见图3.8.2.2(a)所示./星料皮/线芯/编织十15巡米+“I/_I7c_(a)图3.8.2.2Q)塑料导线剥线示意；S)编织橡皮绝缘导线剥线示意交底单位接收单位交底人接收
10、人工程名称节能大厦分部工程建筑电气工程分项工程名称管内穿绝缘导线安装施工单位中天宝业*交底内容:b分段剥法：一般适用于多层绝缘导线剥削，如编织橡皮绝缘导线,用电工刀先削去外层编织层，并留有约12m的绝缘台,线芯长度随结线方法和要求的机械强度而定，见图3T3(b)所示.3.8.2.3斜削法：用电工刀以45角倾斜切入绝缘层，当初近线芯时就应停止用力,接着应使刀面的倾斜角度改为15左右,沿着线芯表面向前头端部推出，然后把残存的绝缘层剥离线芯,用刀口插入背部以45角削断,见图3.8.2.3所示.图3. 8. 2. 3斜削法示意图3.8.3单芯铜导线的直线连接:3.8.3.1绞接法:适用于4m11f及以
11、下的单芯线连接.将两线互相交叉,用双物同时把两芯互绞两圈后,将两个线芯在另一个芯线上缠绕5圈,剪掉余头,见图3.8.3.1所示.-2圈kfflll2图3.8.3.1单芯铜导线的直线连接3.8.3.2缠绕卷法：有加辅助线和不加辅助线两种,适用于6m11T及以上的单芯线的直线连接.将两线相互并合,加辅助线后用绑线在并合部位蹭向两端缠绕(即公卷)，其长度为导线直径10倍,然后将两+o+o+-5M零线直径10倍户线芯端头折回,在此向外单独缠绕5圈,与辅助线捻绞2圈,将余线剪掉,见图3.8.3.2所示.+什叶图3.8.3.2缠绕卷法示意图交底单位接收单位交底人接收人分项工程名称管内穿绝缘导线安装施工单位
12、中天宝业*交底内容：工程名称节能大厦分部工程建筑电气工程3.8.4单芯铜线的分支连接：3.8.4.1绞接法：适用于4mnf以下的单芯线.用分支线路的导线往干线上交叉,先打好一个圈结以防止脱落,然后再密5圈.分线缠绕完后，剪去余线.分线打结连接和小截面分线连接的具体作法见图3.8.4.1.1和图3.8.4.1.2所示.3.8.4.2缠卷法：适用于6m肝及以上的单芯为导线直径的10倍,单卷缠绕5圈后剪断余下53+10+10图3.8.4.2缠卷法线的线头F分支夹见图:戋直径与接.将分支线折成90紧靠干线,其公卷的长度k8.4.2所示.10倍IU4+4-交底单位接收单位交底人接收人工程名称节能大厦分部
13、工程建筑电气工程分项工程名称管内穿绝缘导线安装施工单位中天宝业*交底内容：3.8,4.3十字分支导线连接做法见图3.8.4.3.UU4-o三图3.8.4.3.1十字$三=图3.8.4.3.2十字,3.8.5多芯铜线直接连接：多芯铜导线的连接共有三种方法,即单卷法、缠卷去,将两线芯导线的接合处的中心线剪掉2/3,将攻开的线端合成一体,叉接方法见图3.8.5所示.图3.8.51图3.8.4.3.2所示.1.o偏寸_1.支导线一侧连接做法J+i(4-上支导线两侧连接做法法和复卷法.首先用细砂布将线芯表面的氧化膜清，卜侧线芯做伞状张开,相互交错叉成一体,并将已张叉接方法交底单位接收单位交底人接收人工程
14、名称节能大厦分部工程建筑电气工程分项工程名称管内穿绝缘导线安装施工单位中天宝业*交底内容：3.8.5.1单卷法：取任意一侧的两根相邻的线芯,在接合处中央交叉,用其中的一根线芯做为绑线,在导线上缠绕57圈后,再用另一根线芯与绑线相绞后把原来的绑线压住上面继续按上述方法缠绕,其长度为导线直径的10倍,最后缠卷的线端与一条线捻绞2圈后剪断.另一侧的导线依次进行.注意应把线芯相绞处排列在一条直线上,见图3.8.5.1所示.函三皿脚;IIIIl耶MIII嗟型峥I导线直径10倍图3.8.5.1单卷法直线连接3.8.5.2缠卷法：与单芯铜线直线缠绕连接法相同.3.8.5.3狂卷法：适用于多芯软导线的连接.把合拢的导线一端用短绑线做临时绑扎、以防止松散，将另一端线芯全部紧密缠绕3圈，多余线端依次阶梯形剪掉.另一侧也按此方法办理,见图3.8.5.3所示.图3.8.5.3复卷法3.8.6多芯铜导线分支连接3.8.6.1缠卷法：将分支线折成90。紧靠干线.在绑线端部适当处弯成半圆形,将绑线短端弯成与
