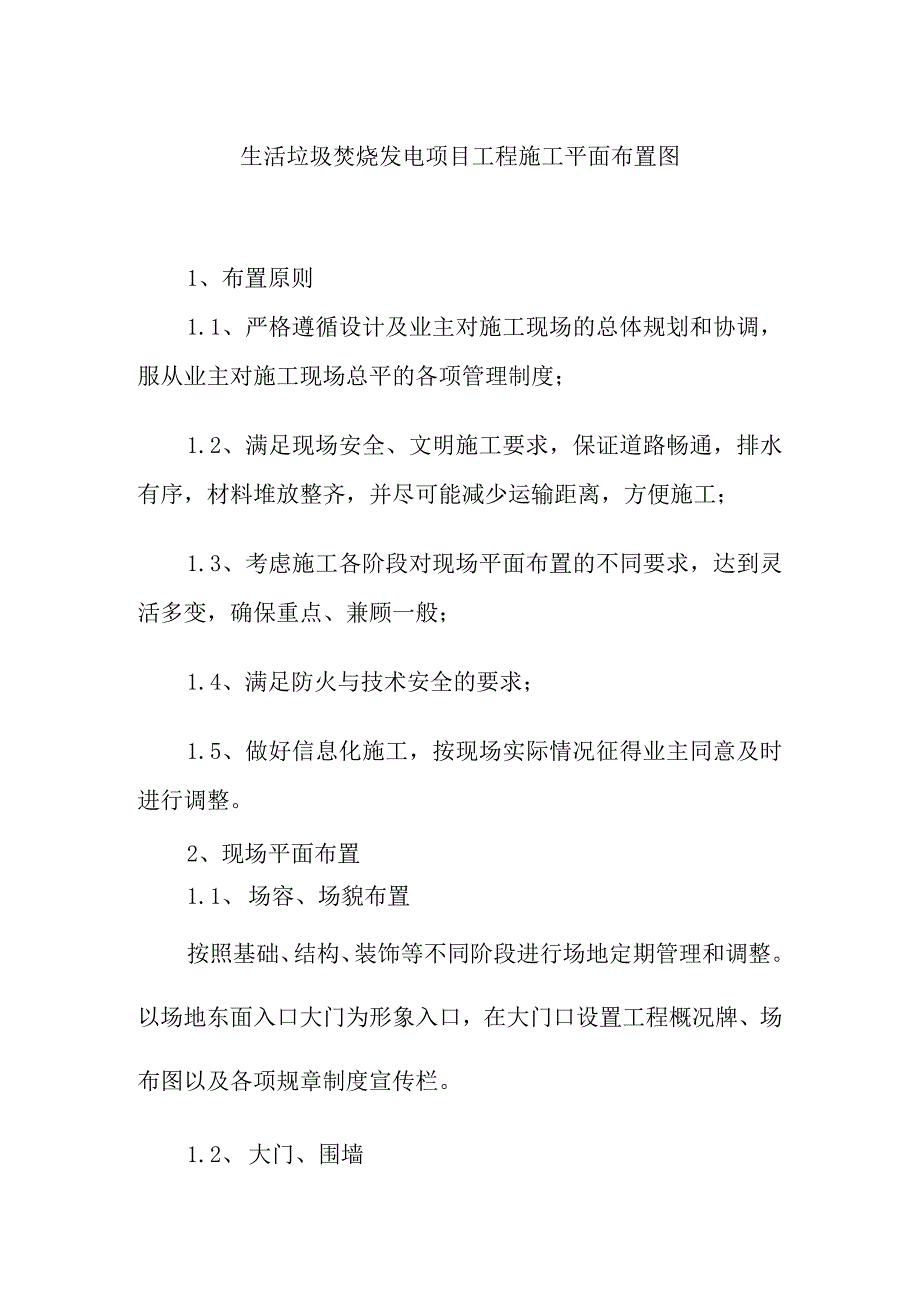

生活垃圾焚烧发电项目工程施工平面布置图.docx_第1页
第1页 / 共4页

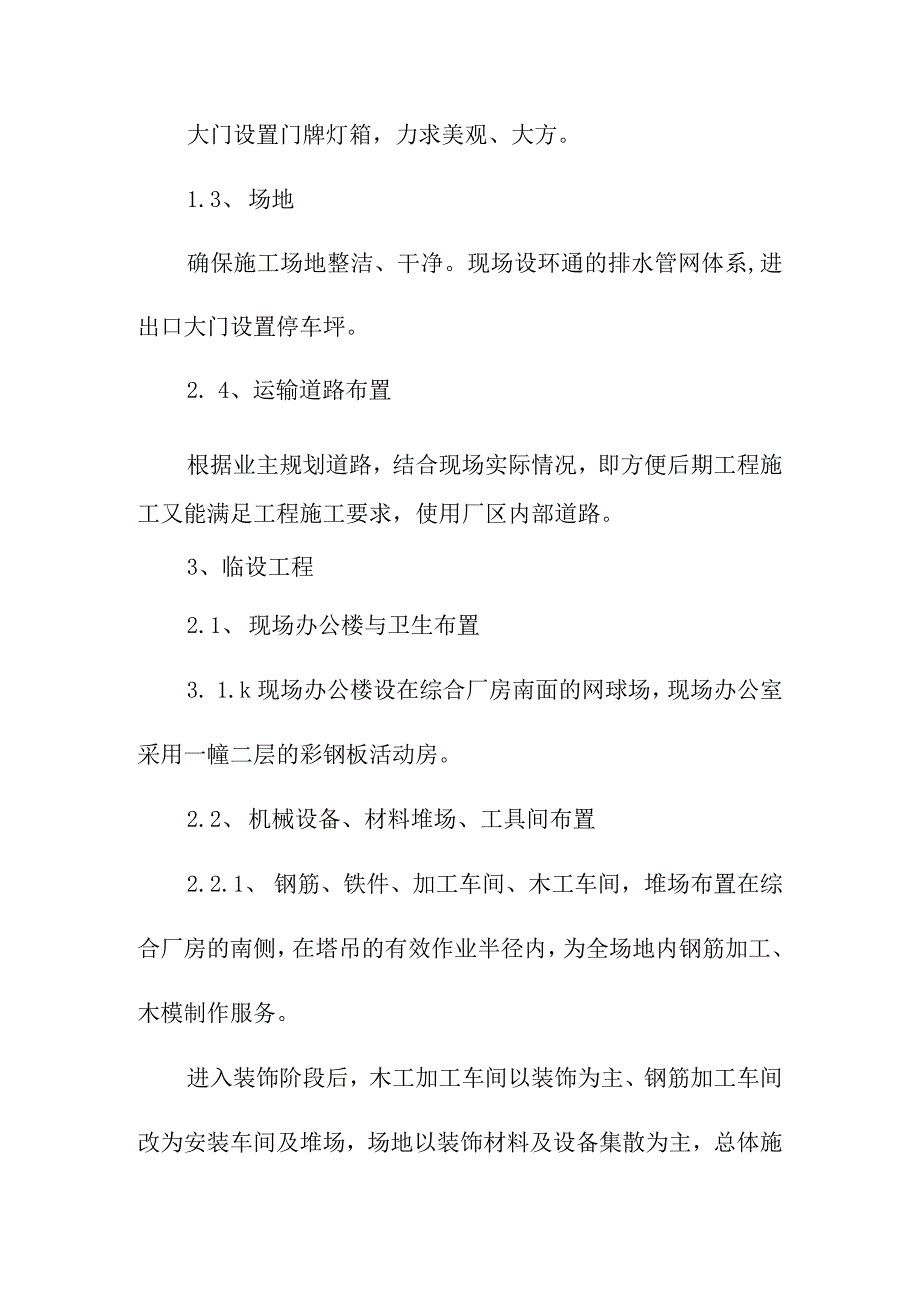

生活垃圾焚烧发电项目工程施工平面布置图.docx_第2页
第2页 / 共4页
生活垃圾焚烧发电项目工程施工平面布置图.docx_第3页
第3页 / 共4页
生活垃圾焚烧发电项目工程施工平面布置图.docx_第4页
第4页 / 共4页
亲,该文档总共4页,全部预览完了,如果喜欢就下载吧!
资源描述

《生活垃圾焚烧发电项目工程施工平面布置图.docx》由会员分享,可在线阅读,更多相关《生活垃圾焚烧发电项目工程施工平面布置图.docx(4页珍藏版)》请在第壹文秘上搜索。

1、生活垃圾焚烧发电项目工程施工平面布置图1、布置原则1.1、严格遵循设计及业主对施工现场的总体规划和协调,服从业主对施工现场总平的各项管理制度;1.2、满足现场安全、文明施工要求,保证道路畅通,排水有序,材料堆放整齐,并尽可能减少运输距离,方便施工;1.3、考虑施工各阶段对现场平面布置的不同要求,达到灵活多变,确保重点、兼顾一般;1.4、满足防火与技术安全的要求;1.5、做好信息化施工,按现场实际情况征得业主同意及时进行调整。2、现场平面布置1.1、 场容、场貌布置按照基础、结构、装饰等不同阶段进行场地定期管理和调整。以场地东面入口大门为形象入口,在大门口设置工程概况牌、场布图以及各项规章制度宣

2、传栏。1.2、 大门、围墙大门设置门牌灯箱,力求美观、大方。1.3、 场地确保施工场地整洁、干净。现场设环通的排水管网体系,进出口大门设置停车坪。2. 4、运输道路布置根据业主规划道路,结合现场实际情况,即方便后期工程施工又能满足工程施工要求,使用厂区内部道路。3、临设工程2.1、 现场办公楼与卫生布置3. 1.k现场办公楼设在综合厂房南面的网球场,现场办公室采用一幢二层的彩钢板活动房。2.2、 机械设备、材料堆场、工具间布置2.2.1、 钢筋、铁件、加工车间、木工车间,堆场布置在综合厂房的南侧,在塔吊的有效作业半径内,为全场地内钢筋加工、木模制作服务。进入装饰阶段后,木工加工车间以装饰为主、

3、钢筋加工车间改为安装车间及堆场,场地以装饰材料及设备集散为主,总体施工场地延续结构施工阶段的布置原则,单纯结构施工用地被装饰材料和加工场地所取代。2.2.2、 搅拌机、砂、石堆场布置在综合厂房的北侧,为全场地内的零星砂及砂浆服务。3. 2.3.砖堆场靠近拟建建筑物就近临时堆放,减少运距,提高生产效益。3.2.4、烟囱单独设立一个施工临设,设立钢筋,模板周转材料(设备)堆场加工场及预制构件加工场地。4、垂直运输工具布置4.1、 综合厂房主体施工阶段设两台QTZ40塔吊,作为钢筋、模板等材料的运输,结构施工时在主厂房北侧、西侧及南侧各设置一台汽车吊作为塔吊垂直运输的补充。为保证两台塔吊的正常使用,塔吊拟设置在主厂房的北侧和西侧,这样既不影响设备吊装,又能覆盖大部分主厂房,保证了结构施工时的物料吊运。4.2、 发电厂房设置一台QTZ40塔吊。4.3、 其他单体工程不设运输电梯,垂直运输主要采用汽车吊进行材料的运输。4.4、 现场平面布置图施工现场平面布置图结合甲方提供的总平面图,考虑工程实际情况,分为基础、主体施工阶段平面布置图及安装、装饰装修阶段平面布置图。具体详见附图二基础、主体阶段施工平面布置图、附图三安装、装饰装修阶段施工平面布置图。
