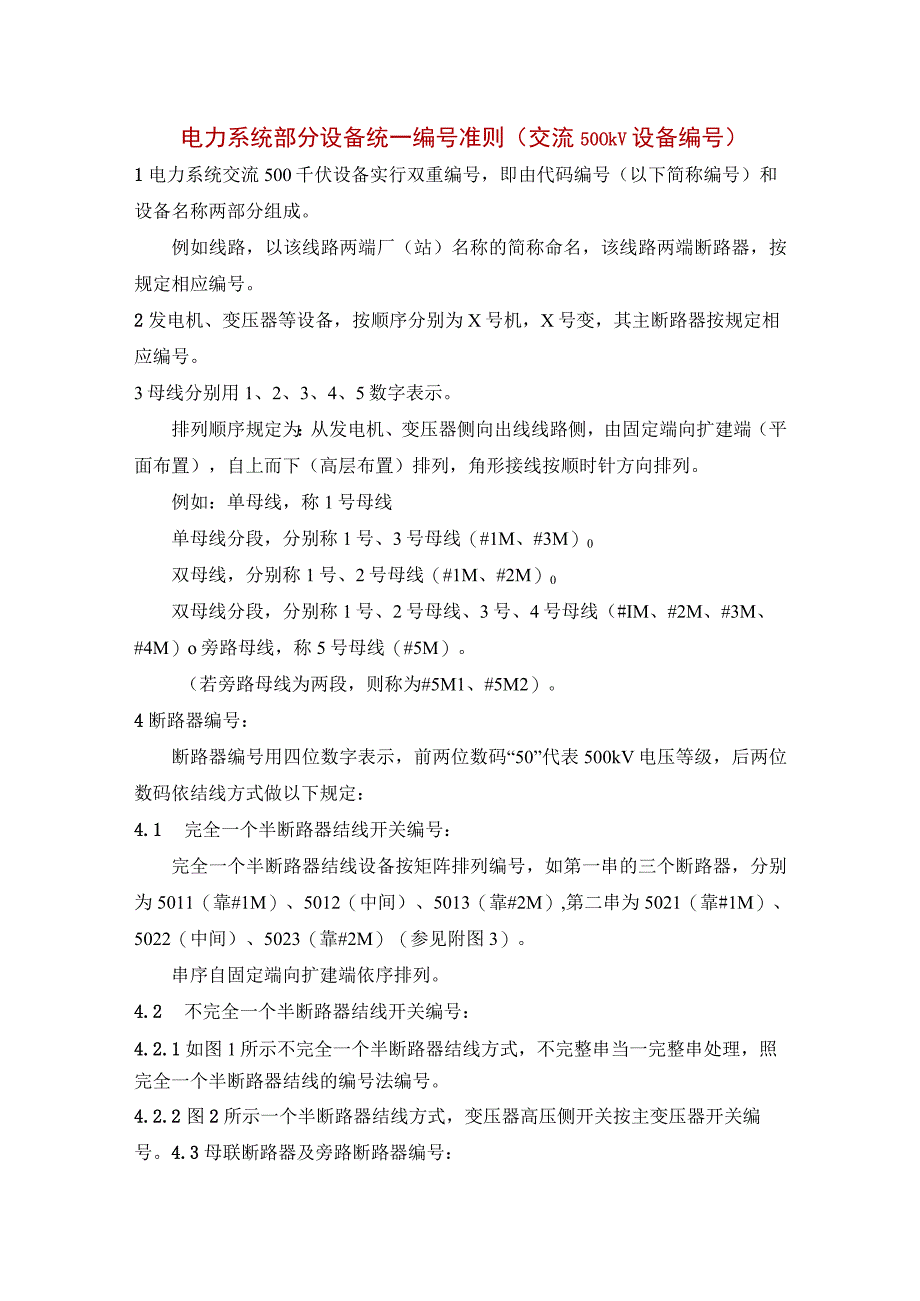

电力系统部分设备统一编号准则(交流500kV设备编号).docx_第1页
第1页 / 共8页

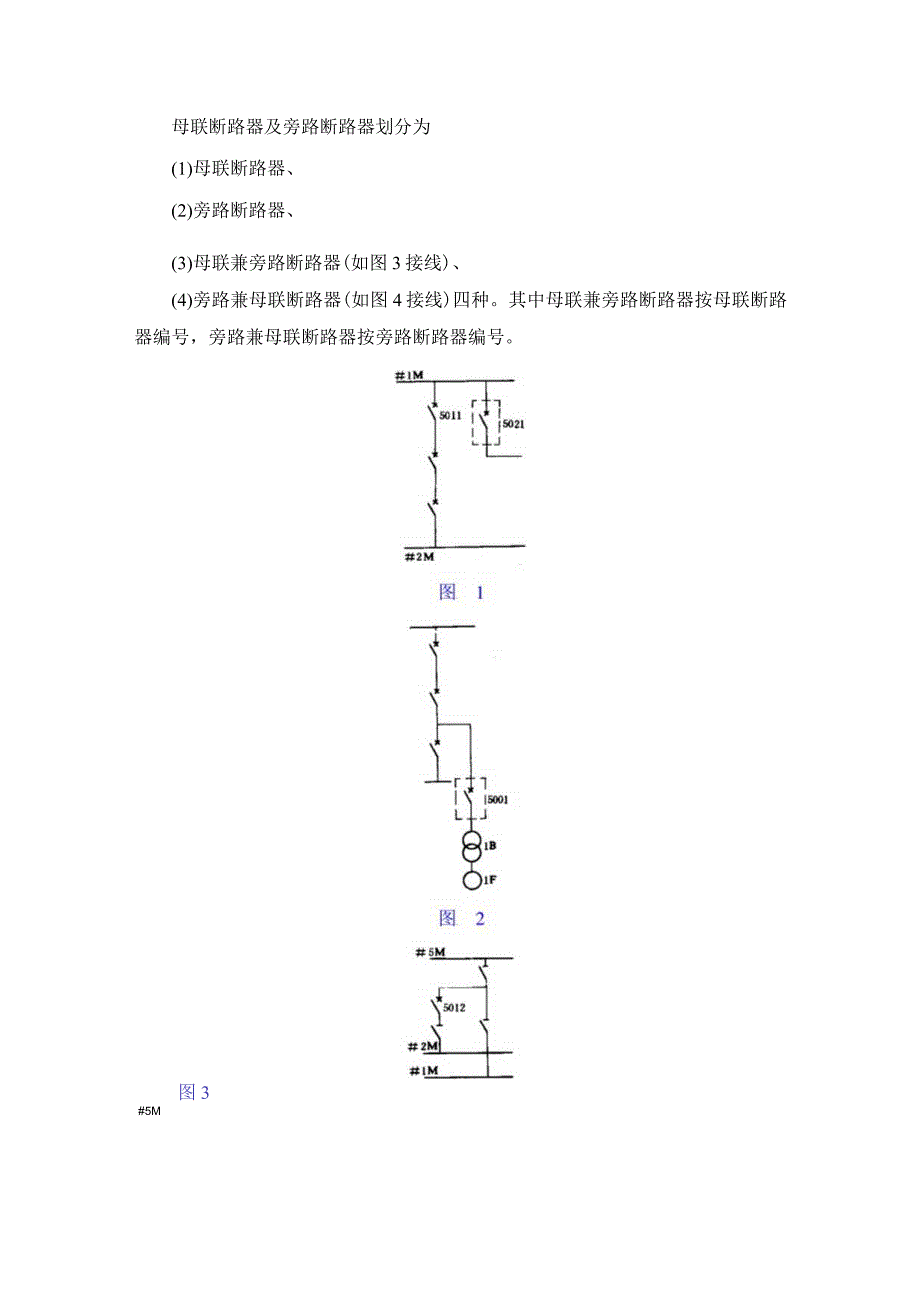

电力系统部分设备统一编号准则(交流500kV设备编号).docx_第2页
第2页 / 共8页
电力系统部分设备统一编号准则(交流500kV设备编号).docx_第3页
第3页 / 共8页
电力系统部分设备统一编号准则(交流500kV设备编号).docx_第4页
第4页 / 共8页
电力系统部分设备统一编号准则(交流500kV设备编号).docx_第5页
第5页 / 共8页
电力系统部分设备统一编号准则(交流500kV设备编号).docx_第6页
第6页 / 共8页
电力系统部分设备统一编号准则(交流500kV设备编号).docx_第7页
第7页 / 共8页
电力系统部分设备统一编号准则(交流500kV设备编号).docx_第8页
第8页 / 共8页
亲,该文档总共8页,全部预览完了,如果喜欢就下载吧!
资源描述

《电力系统部分设备统一编号准则(交流500kV设备编号).docx》由会员分享,可在线阅读,更多相关《电力系统部分设备统一编号准则(交流500kV设备编号).docx(8页珍藏版)》请在第壹文秘上搜索。

1、电力系统部分设备统一编号准则(交流50OkV设备编号)1电力系统交流500千伏设备实行双重编号,即由代码编号(以下简称编号)和设备名称两部分组成。例如线路,以该线路两端厂(站)名称的简称命名,该线路两端断路器,按规定相应编号。2发电机、变压器等设备,按顺序分别为X号机,X号变,其主断路器按规定相应编号。3母线分别用1、2、3、4、5数字表示。排列顺序规定为:从发电机、变压器侧向出线线路侧,由固定端向扩建端(平面布置),自上而下(高层布置)排列,角形接线按顺时针方向排列。例如:单母线,称1号母线单母线分段,分别称1号、3号母线(#1M、#3M)0双母线,分别称1号、2号母线(#1M、#2M)0双

2、母线分段,分别称1号、2号母线、3号、4号母线(#IM、#2M、#3M、#4M)o旁路母线,称5号母线(#5M)。(若旁路母线为两段,则称为#5M1、#5M2)。4断路器编号:断路器编号用四位数字表示,前两位数码“50”代表500kV电压等级,后两位数码依结线方式做以下规定:4.1 完全一个半断路器结线开关编号:完全一个半断路器结线设备按矩阵排列编号,如第一串的三个断路器,分别为5011(靠#1M)、5012(中间)、5013(靠#2M),第二串为5021(靠#1M)、5022(中间)、5023(靠#2M)(参见附图3)。串序自固定端向扩建端依序排列。4.2 不完全一个半断路器结线开关编号:4

3、.2.1 如图1所示不完全一个半断路器结线方式,不完整串当一完整串处理,照完全一个半断路器结线的编号法编号。4.2.2 图2所示一个半断路器结线方式,变压器高压侧开关按主变压器开关编号。4.3母联断路器及旁路断路器编号:母联断路器及旁路断路器划分为(1)母联断路器、(2)旁路断路器、(3)母联兼旁路断路器(如图3接线)、(4)旁路兼母联断路器(如图4接线)四种。其中母联兼旁路断路器按母联断路器编号,旁路兼母联断路器按旁路断路器编号。图3#5M母联断路器用被联结的二条母线编号组成,小数在前,大数在后。例如:1、2号母线间的联络断路器为5012。3、4号母线间的联络断路器为5034。4号母线与5号

4、旁路母线间断路器为5045o4.4 出线断路器编号:出线断路器从5051起,按出线间隔顺序编号。如:从固定端起第一个出线间隔的断路器为5051,从固定端起第二个出线间隔断路器为5052,o4.5 主变压器断路器编号:按主变压器序号,其高压侧断路器相应编号为50015010。主变压器中、低压侧断路器按1.3编号。4.6 500kV的高压备用厂用变压器高压侧的断路器编号为5000o4.7 500kV联络变压器断路器编号:对双绕组500kV联络变压器序号确定和断路器编号问题可按以下原则之一处理:a.按全厂、站主变压器序号统一编号。断路器编号与主变序号相对应。b.单独给联络变压器以序号可采用50,49

5、,其主断路器为5050,5049o4.8 500kV角形结线的断路器从起始点顺时针编号,如:50015002、5003、5004、o4.9 500kV电抗器、电容器、滤波器断路器编号按以下原则处理:a.出线上的电抗器、串联补偿电容器的断路器,以该出线断路器号加元件符号表示。b.接在母线上的电抗器、滤波器断路器,按照出线元件处理。5隔离开关编号:5.1 母线隔离开关编号:母线隔离开关由所属的断路器和母线号五位数字组成。如:母联5012号断路器的隔离开关,1号母线侧为50121,2号母线侧为50122(参见附图l)o5.2 旁联隔离开关编号:旁联隔离开关由所属旁联断路器号加相应母线号六位数字组成。

6、a.专用旁联隔离开关(如图5所示)编号末两位分别为所联主母线和旁母线号。图5b.旁路兼母联断路器所属旁联隔离开关(如图4所示)编号,末两位分别为相关连两主母线号,其中,最末一位为隔离开关所接主母线号。其编号代表意义如下:XX旁联隔离开关所接主母线号旁联隔离开关所接旁母线号旁联断路器号5.3 线路出线隔离开关、主变压器的主变隔离开关编号:用断路器号和“6”五位数字组成。一个半断路器结线方式的线路出线隔离开关,按隶属母线侧隔离开关编号(参见附图3)。角形接线方式的出线隔离开关按顺时针方向相应隶属于滞后的断路器编号(参见附图4)。如:出线断路器5051,其线路侧隔离开关为50516:1号主变压器断路

7、器5001,其主变侧隔离开关为50016(参见附图2)o5.4 一个半断路器结线断路器、隔离开关编号:用断路器号和所向母线号五位数字组成。5.5 电压互感器隔离开关编号:由表示电压等级的“5”、母线号和“9”三位数字组成。如:1号母线的电压互感器隔离开关为519(参见附图1)。5.6 避雷器隔离开关编号:以“8”作为避雷器的标志,编号原则同3.5.5。如:1号母线的避雷器隔离开关为518(参见附图2)o5.7 线路侧电抗器、串联补偿器隔离开关按元件单元式编号,靠线路侧隔离开关为“1”,另侧为“2”。接在母线上的电抗器、滤波器隔离开关编号母线侧同3.5.1的规定,另侧按3.5.3的规定。6接地隔

8、离开关编号:6.1 接地隔离开关,除以下各款特殊规定外,均按隶属关系,由“隔离开关号+7”组成。如:5051断路器与50512隔离开关间的接地隔离开关编号为505127。6.2 线路出线上线路侧的接地隔离开关由“隔离开关号+隔离开关组别+7”组成(参见附图Do如:出线5051断路器,出线隔离开关为50516,其线路侧第一组接地隔离开关为5051617,隔离开关侧接地隔离开关则为505167O6.3 母线上的接地隔离开关,由“电压级5+母线编号+组别+7”四位数组成。如:1号母线上有两组接地隔离开关从固定端向扩建端依次编号为5117和5127o6.4 电压互感器等元件的接地隔离开关,分别在该元件隔离开关编号之后加“7”表示。如:1号母线的电压互感器隔离开关519与互感器间的接地隔离开关为5197,靠母线侧的接地隔离开关同3.6.3O6.5 主变压器中性点接地隔离开关以“电压级5+主变压器号+0”组成。附录附图1交流500kV双母线带旁路结线设备编号图例附图3交流50OkV一个半断路器结线设备编号图例
