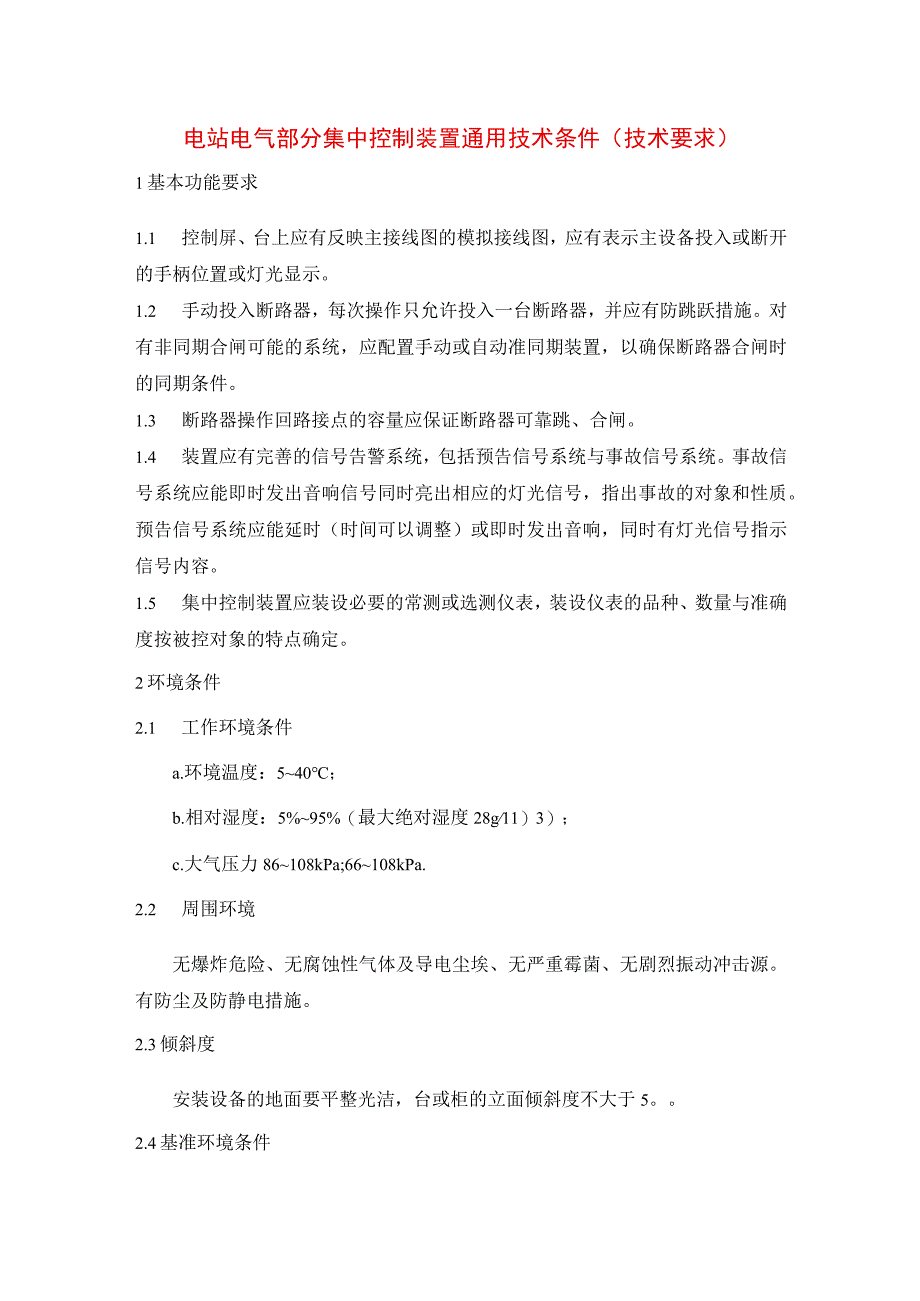

1、电站电气部分集中控制装置通用技术条件（技术要求）1基本功能要求1.1 控制屏、台上应有反映主接线图的模拟接线图，应有表示主设备投入或断开的手柄位置或灯光显示。1.2 手动投入断路器，每次操作只允许投入一台断路器，并应有防跳跃措施。对有非同期合闸可能的系统，应配置手动或自动准同期装置，以确保断路器合闸时的同期条件。1.3 断路器操作回路接点的容量应保证断路器可靠跳、合闸。1.4 装置应有完善的信号告警系统，包括预告信号系统与事故信号系统。事故信号系统应能即时发出音响信号同时亮出相应的灯光信号，指出事故的对象和性质。预告信号系统应能延时（时间可以调整）或即时发出音响，同时有灯光信号指示信号内容。1

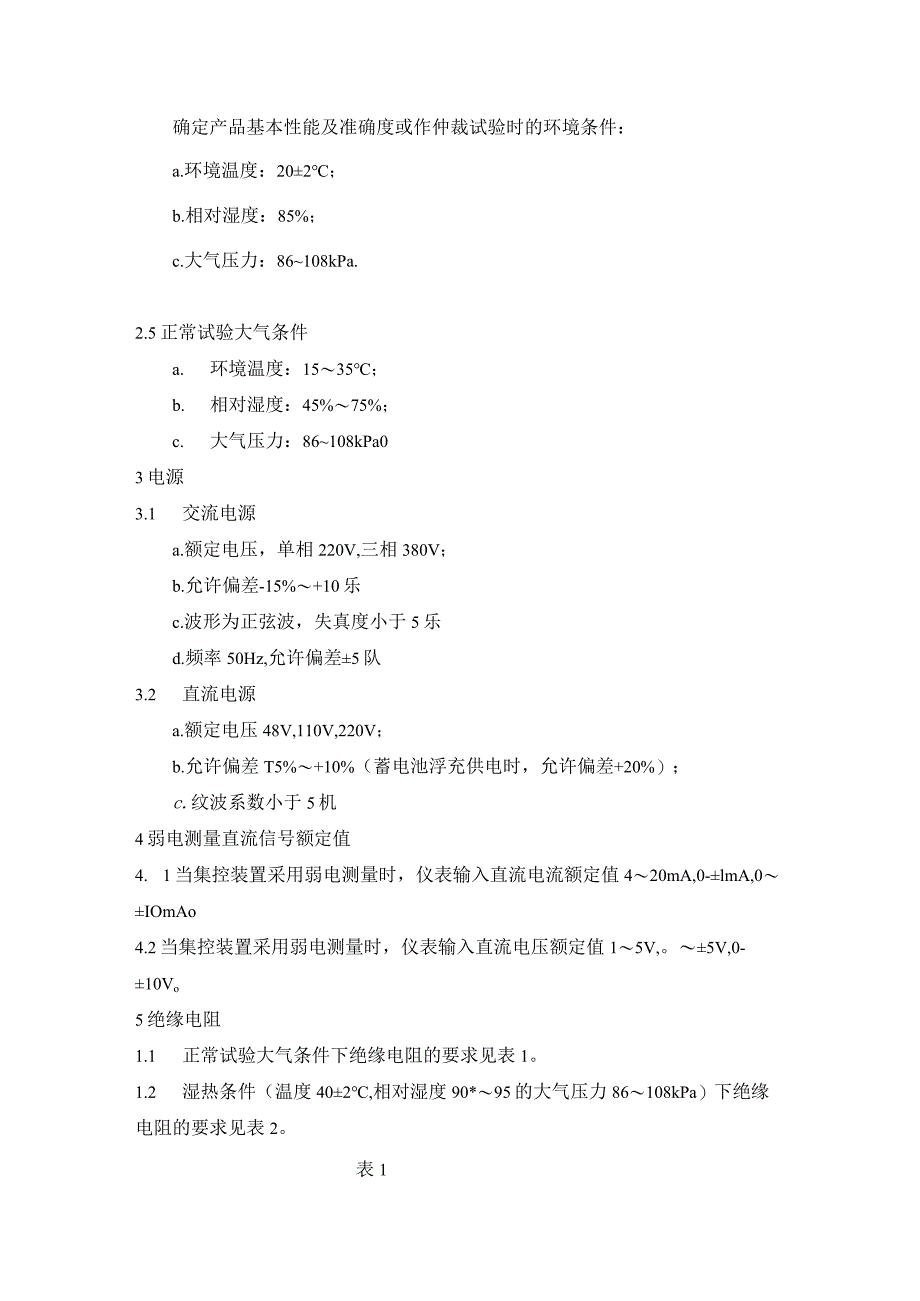

2、.5 集中控制装置应装设必要的常测或选测仪表，装设仪表的品种、数量与准确度按被控对象的特点确定。2环境条件2.1 工作环境条件a.环境温度：540；b.相对湿度：5%95%（最大绝对湿度28g11）3）；c.大气压力86108kPa;66108kPa.2.2 周围环境无爆炸危险、无腐蚀性气体及导电尘埃、无严重霉菌、无剧烈振动冲击源。有防尘及防静电措施。2.3倾斜度安装设备的地面要平整光洁，台或柜的立面倾斜度不大于5。2.4基准环境条件确定产品基本性能及准确度或作仲裁试验时的环境条件：a.环境温度：202；b.相对湿度：85%；c.大气压力：86108kPa.2.5正常试验大气条件a. 环境温度
3、：1535；b. 相对湿度：45%75%；c. 大气压力：86108kPa03电源3.1 交流电源a.额定电压，单相220V,三相380V；b.允许偏差-15%+10乐c.波形为正弦波，失真度小于5乐d.频率50Hz,允许偏差5队3.2 直流电源a.额定电压48V,110V,220V；b.允许偏差T5%+10%（蓄电池浮充供电时，允许偏差+20%）；c.纹波系数小于5机4弱电测量直流信号额定值4. 1当集控装置采用弱电测量时，仪表输入直流电流额定值420mA,0-lmA,0IOmAo4.2当集控装置采用弱电测量时，仪表输入直流电压额定值15V,。5V,0-10Vo5绝缘电阻1.1 正常试验大气

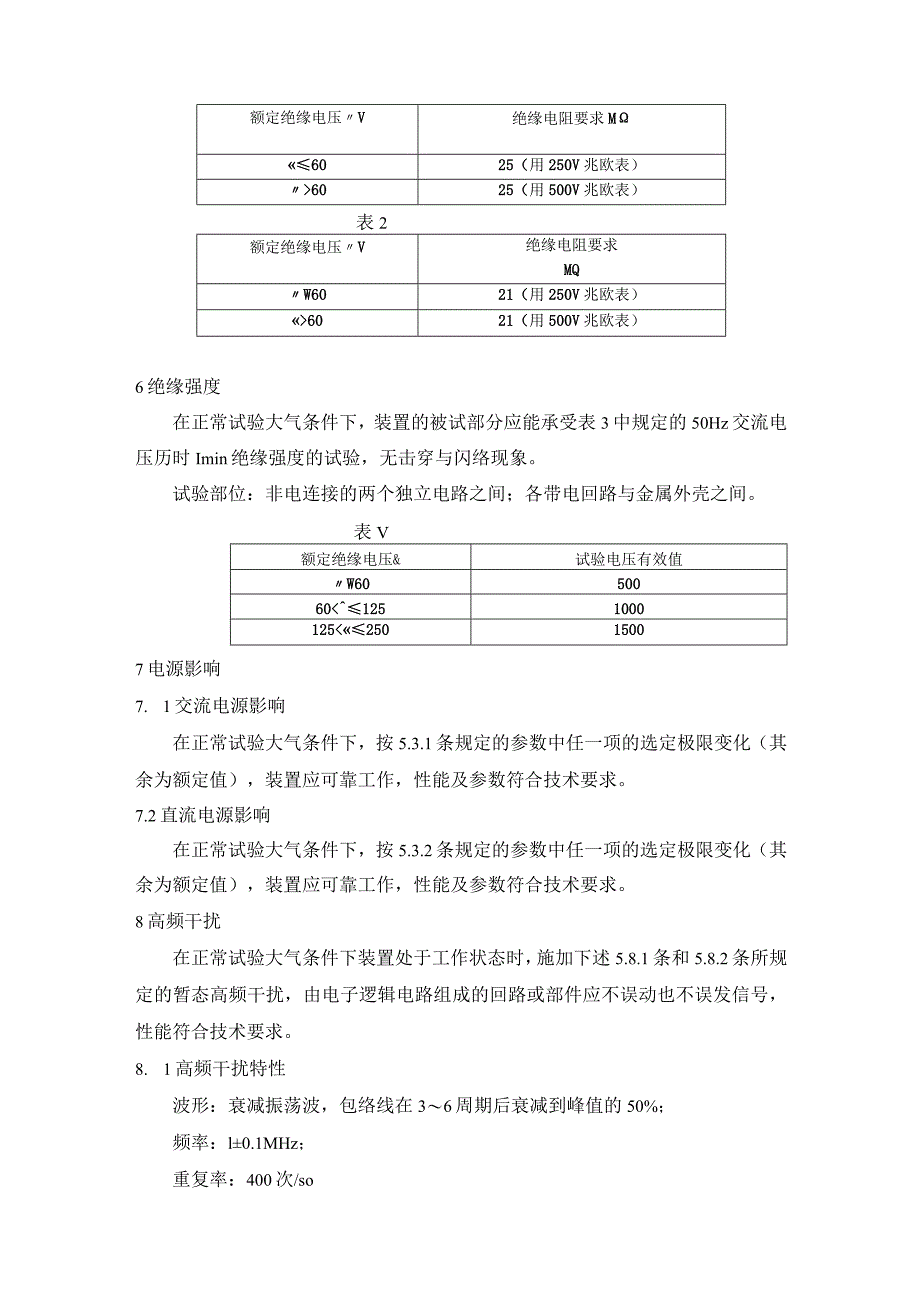

4、条件下绝缘电阻的要求见表1。1.2 湿热条件（温度402,相对湿度90*95的大气压力86108kPa）下绝缘电阻的要求见表2。表1额定绝缘电压V绝缘电阻要求M6025（用250V兆欧表）6025（用500V兆欧表）表2额定绝缘电压V绝缘电阻要求MQW6021（用250V兆欧表）6021（用500V兆欧表）6绝缘强度在正常试验大气条件下，装置的被试部分应能承受表3中规定的50Hz交流电压历时Imin绝缘强度的试验，无击穿与闪络现象。试验部位：非电连接的两个独立电路之间；各带电回路与金属外壳之间。表V额定绝缘电压&试验电压有效值W6050060125100012525015007电源影响7. 1
5、交流电源影响在正常试验大气条件下，按5.3.1条规定的参数中任一项的选定极限变化（其余为额定值），装置应可靠工作，性能及参数符合技术要求。7.2直流电源影响在正常试验大气条件下，按5.3.2条规定的参数中任一项的选定极限变化（其余为额定值），装置应可靠工作，性能及参数符合技术要求。8高频干扰在正常试验大气条件下装置处于工作状态时，施加下述5.8.1条和5.8.2条所规定的暂态高频干扰，由电子逻辑电路组成的回路或部件应不误动也不误发信号，性能符合技术要求。8. 1高频干扰特性波形：衰减振荡波，包络线在36周期后衰减到峰值的50%；频率：l0.1MHz；重复率：400次/so8.2高频干扰电压值8
6、. 2.1下列回路按共模IkV,串模0.5kV（均指干扰发生器未与被试品连接的空载情况下的第一半波峰值）进行试验：a.装置接于专用的稳压电源或逆变电源，从电源到装置的引线长度小于50m的电源回路;b.不直接与电流互感器或电压互感器连接的信号输入回路;c.引线有较好屏蔽接地的信号输入电路。9. 2.2下列回路按共模2.5kV、串模IkV（均指干扰发生器在未接入被试品的空载情况下的第一半波峰值）进行试验：a.直接接于站内公用蓄电池的直流电源回路；b.直接与电流互感器连接的输入回路；c.引线长度在50m以上又没有采取有效屏蔽接地的输入信号回路；d.与负载的连接线长度在50m以上的输出回路。9功率消耗
7、装置在额定负载下所消耗的功率，应在各自装置的技术条件中规定，交流用VA表示，直流用W表示。10连续通电试验装置完成调试后，在出厂前进行不少于72h连续稳定通电试验，交直流电压为额定值，各项参数和性能均应符合技术要求。11振动在正常试验大气条件下，装置的关键部件在经受频率10150Hz（偏差2%）单振幅0.075mm（偏差15%）两个互相垂直的方向（同一平面内）,各持续2h的振动后，主要参数与性能仍应满足技术要求。结构与元件无松动及损坏。12机械结构要求12.1 屏、台面板应采用金属或其他阻燃材料并保证机械强度。12.2 屏、台组装后底脚平稳，面板平整，屏、台正面不允许向前倾斜。12. 3屏、台
8、壳体的内外敞露部分应涂漆，几面屏、台组装一起时，色泽要一致。12.4 插件应插拔方便。带电插拔插件时应保证电流互感器二次回路不开路，电压回路不短路。12.5 为保证检修安全，屏、台内部应有安全接地构件，连接处应保证可靠接地并有明显接地标记。12.6 屏、台架应具备与地基固定的构件，并应有供运输吊卸的构件。13主接线模拟图的要求13.1 屏、台正面或操作面上的主接线模拟图的图形符号应符合GB4728的规定。13.2 模拟母线的颜色应符合电力系统的有关规定，详见附录A（补充件）。14导线连接的要求14.1屏、台内各电气部件之间的连接导线应为铜质导线，其额定绝缘电压不低于500Vo14. 2导线与电
9、气元件的端子或端子排之间应通过压接的连接片连接。14.3 接线端子的额定电压、电流应满足连接电路的要求，电流互感器二次回路的连接端子应为专用试验端子，以保证在换接前把电路可靠短接。14.4 端子排离屏顶不小于40Onlnb离地面距离不小于20OnInb两排端子排之间的距离不小于15OninIo14.5 导线与可拆卸的端子排连接处必须有标号片，标志符号应与图纸一致。15电气元件安装要求14.6 开关面板、把手与位置指示器线条的颜色一般应为黑色或深灰色。当选择其他颜色时，应与模拟母线条的颜色接近。14.7 装于交流三相电路或直流电路，分相装设的电气元件，以面对设备正面为准，元件安装位置见表4。表4电路安装位置从左到右从上到下从前到后交流三相电路B、C、零A、B、C、零A、B、C、零直流电路+、-+、-+、-15. 3开关按钮等操作元件的面板上应具有表示功能的文字符号，如“分”J合”、“投入”、“退出”、“增”、“减”等。16. 4在屏上安装需要读数的指示仪表，离地面高度不得大于2m。
