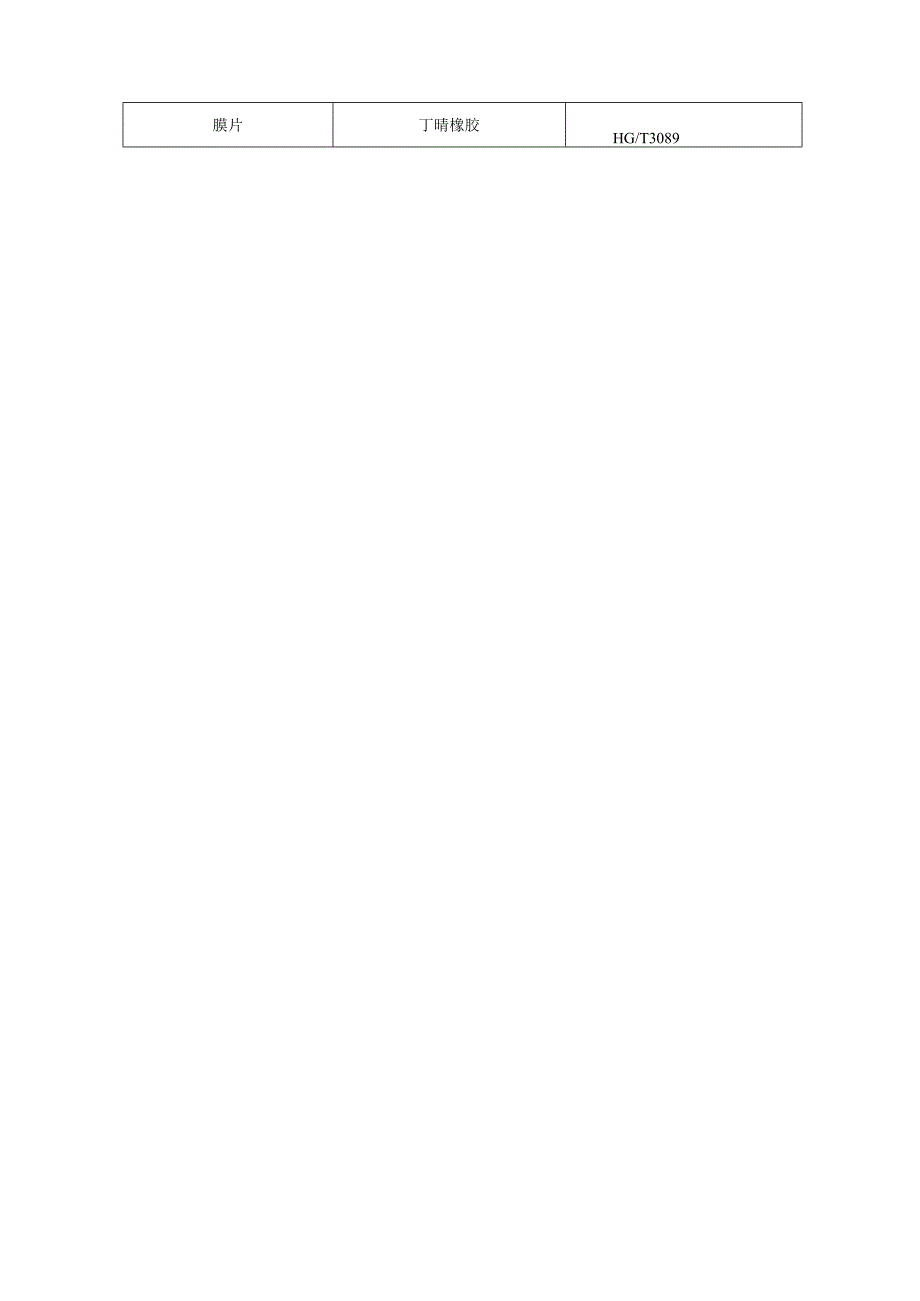

管道燃气自闭阀技术要求.docx_第2页
第2页 / 共5页

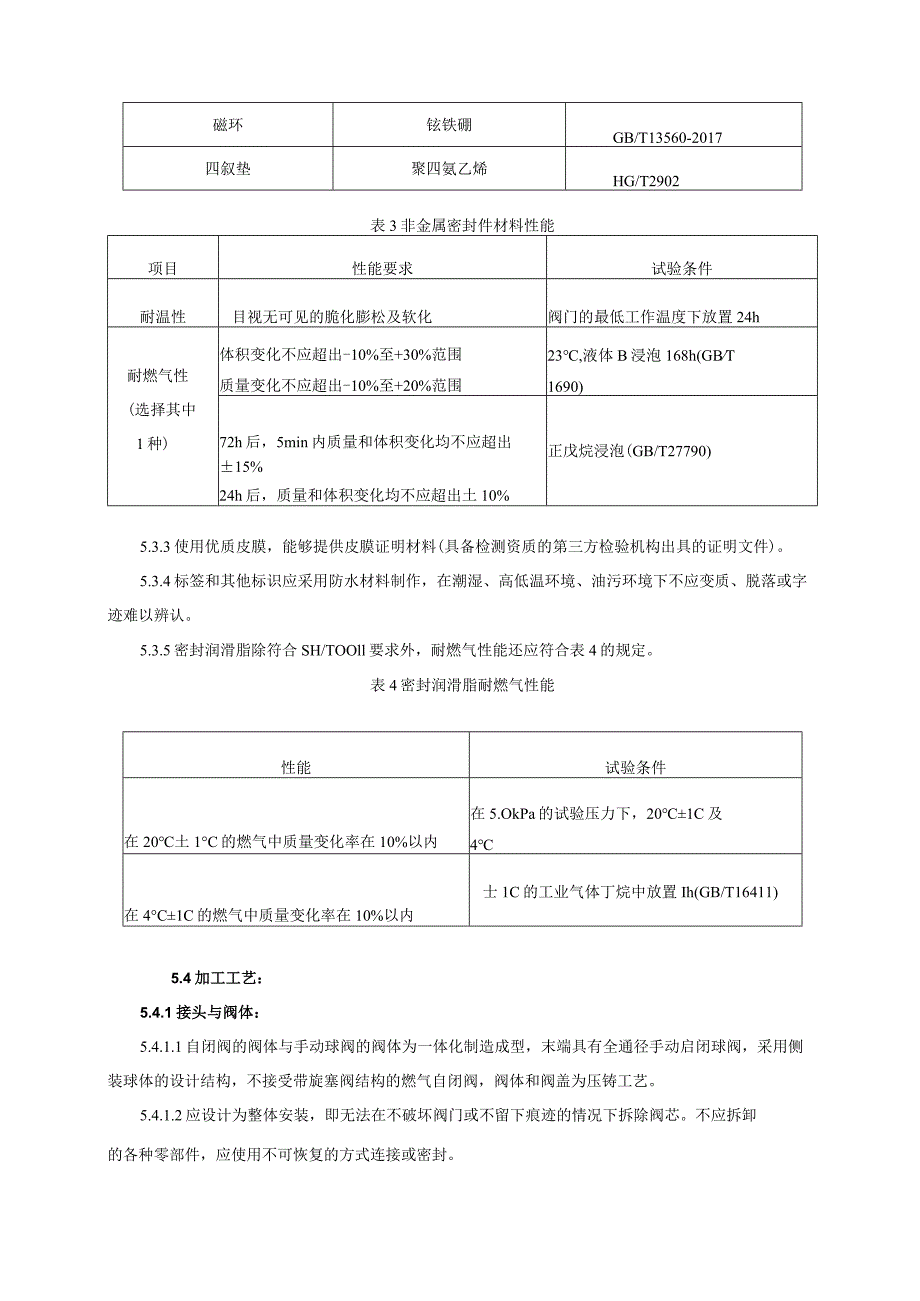

管道燃气自闭阀技术要求.docx_第3页
第3页 / 共5页
管道燃气自闭阀技术要求.docx_第4页
第4页 / 共5页
管道燃气自闭阀技术要求.docx_第5页
第5页 / 共5页
亲,该文档总共5页,全部预览完了,如果喜欢就下载吧!
资源描述

《管道燃气自闭阀技术要求.docx》由会员分享,可在线阅读,更多相关《管道燃气自闭阀技术要求.docx(5页珍藏版)》请在第壹文秘上搜索。

1、附件:管道燃气自闭阀技术要求5.1执行标准:须满足管道燃气自闭阀CJ/T447-2014和CJ/T180-2014的规定,必须有过流切断功能、超压切断功能和欠压切断功能三项必要性能,应有手动复位机构,且切断后不应自动复位,工作状态标识明确(超欠压要有明显的指示),自闭阀的阀体与手动球阀的阀体为一体化制造成型,末端具有手动启闭球阀,采用侧装球体的设计结构,不接受带旋塞阀结构的燃气自闭阀,阀体和阀盖为压铸工艺,且阀体应有钢印的品牌标志。5.2规格及使用条件进气端规格:DN15工作温度:-1040工作介质:符合GB/T13611规定的城镇燃气额定进口压力:2000Pa5.3材料:自闭阀采用铝合金,其

2、余各零部件所用材料应符合CJ/T180中材料的相关要求,各零部件所用材料应能保证在设计寿命期限内,在规定的产品使用方法及环境条件下,其性能特点没有明显的改变。能够提供自闭阀阀体材质证明材料(由材料供应商提供的第三方检验机构出具的证明文件)。自闭阀阀体外表必须进行静电喷涂防腐蚀处理。5.3. 1金属材料应符合表1的要求,也可采用同等或同等级以上机械性能的其他材料,但需提供材料技术文件。表1金属材和部件材料名称牌号(代号)备注壳体铝合金压铸件YLl12/113接头铜合金锻件HPb59-1注:上述部件也可使用与上述材料的机械性能和化学性能相当或更好的材料。5.3.2非金属密封材料应符合表2要求,材料

3、性能还应符合表3要求。表2非金属密封件材料部件材料名称材料标准切断杆共聚甲醛HG/T2902膜片丁晴橡胶HG/T3089磁环铉铁硼GB/T13560-2017四叙垫聚四氨乙烯HG/T2902表3非金属密封件材料性能项目性能要求试验条件耐温性目视无可见的脆化膨松及软化阀门的最低工作温度下放置24h耐燃气性(选择其中1种)体积变化不应超出-10%至+30%范围质量变化不应超出-10%至+20%范围23,液体B浸泡168h(GBT1690)72h后,5min内质量和体积变化均不应超出15%24h后,质量和体积变化均不应超出土10%正戊烷浸泡(GB/T27790)5.3.3使用优质皮膜,能够提供皮膜证

4、明材料(具备检测资质的第三方检验机构出具的证明文件)。5.3.4标签和其他标识应采用防水材料制作,在潮湿、高低温环境、油污环境下不应变质、脱落或字迹难以辨认。5.3.5密封润滑脂除符合SH/TOOll要求外,耐燃气性能还应符合表4的规定。表4密封润滑脂耐燃气性能性能试验条件在20土1C的燃气中质量变化率在10%以内在5.OkPa的试验压力下,201C及4在4C1C的燃气中质量变化率在10%以内士1C的工业气体丁烷中放置Ih(GB/T16411)5.4加工工艺:5.4.1接头与阀体:5.4.1.1自闭阀的阀体与手动球阀的阀体为一体化制造成型,末端具有全通径手动启闭球阀,采用侧装球体的设计结构,不

5、接受带旋塞阀结构的燃气自闭阀,阀体和阀盖为压铸工艺。5.4.1.2应设计为整体安装,即无法在不破坏阀门或不留下痕迹的情况下拆除阀芯。不应拆卸的各种零部件,应使用不可恢复的方式连接或密封。5.4.1.3应有手动复位机构,且切断后不应自动复位。5.4.1.4自闭阀应有明显不易混淆的关闭、正常开启、超压闭状态指示。5.4.1.5自闭阀进口与户内管道连接使用螺纹连接,自闭阀进口采用内螺纹连接,里口设置限位装置,防止内部机构受损。投标产品燃气自闭阀进气口侧必须设置有杂质过滤装置,具有杂质过滤功能。5.4.1.6自闭阀出口采用外螺纹。外螺纹应符合GB/T7307-2001550非密封管螺纹标准要求。5.4

6、.1.7进、出口螺纹尺寸。进口:DN15(内)螺纹(G1/2)出口:DNl5(外)螺纹(G1/2)。5.4.1.8外形尺寸:长度140三自闭阀皮膜应具有足够驱动部件的加载面积,自闭阀壳体外径小于65mm必需提供图纸证明资料。5.4.1.9密封结构:投标产品采用直通式结构,内部采用滑块或连杆式机构,切断装置设置在进口端,即采用顺向关闭结构(密封垫置于阀口前端进气侧),必需提供图纸证明资料。5.4.2气密性5.4.2.1外气密性用15kPa压力测试1min,泄漏量应小于20mlh5.4.2.2内气密性用O.6kPa及15kPa的压力分别测试Imin,泄漏量应小于40mlh5.4.3性能5.4.3.

7、1超压自动关闭压力自闭阀超压自动关闭压力:8kPa+2kPa5.4.3.2欠压自动关闭压力天然气自闭阀:0.8kPa0.2kPa;5.4.3.3过流自动关闭性能a)按测试的流量值与标称的过流自动关闭流量偏差应小于10%;b)在压力波动范围内,过流自动关闭功能应正常。5.4.3.4关闭时间自闭阀完全关闭的时间应小于或等于3so5.4.3.5额定流量流量值与标称的额定流量偏差应小于土10%o5.4.4外观所有阀门及部件应无毛刺、砂眼、裂纹等缺陷;应清洁无金属屑或芯砂等杂物;应无可能导致零部件损伤、人身伤害或误操作的锋利边缘和棱角。5.4.5标志要求5.4.5.1在产品的适当位置设置标志或铭牌,其内

8、容应包括:a)产品名称、商标和型号;b)额定进口压力、额定流量、过流自动关闭流量;C)制造厂名称;d)产品编号;e)生产日期;f)燃气流动方向。5.4.5.2使用说明书每只自闭阀带有使用说明书,其内容包括以下各项:a)外形尺寸;b)基本参数;C)使用和安装方法;d)安全注意事项;e)使用期限。5.4.6包装、运输、储存要求5.4.6.1每个管道燃气自闭阀产品应采用独立包装盒包装,且包装盒内应附有产品合格证、使用说明书。5.4.6.2外包装箱表面应标明产品名称、型号、数量、重量、出厂日期,应有“小心轻放、防潮、防震”等标识。5.4.6.3管道燃气自闭阀运输过程中应防止剧烈震动、挤压、雨淋及化学物侵蚀。
