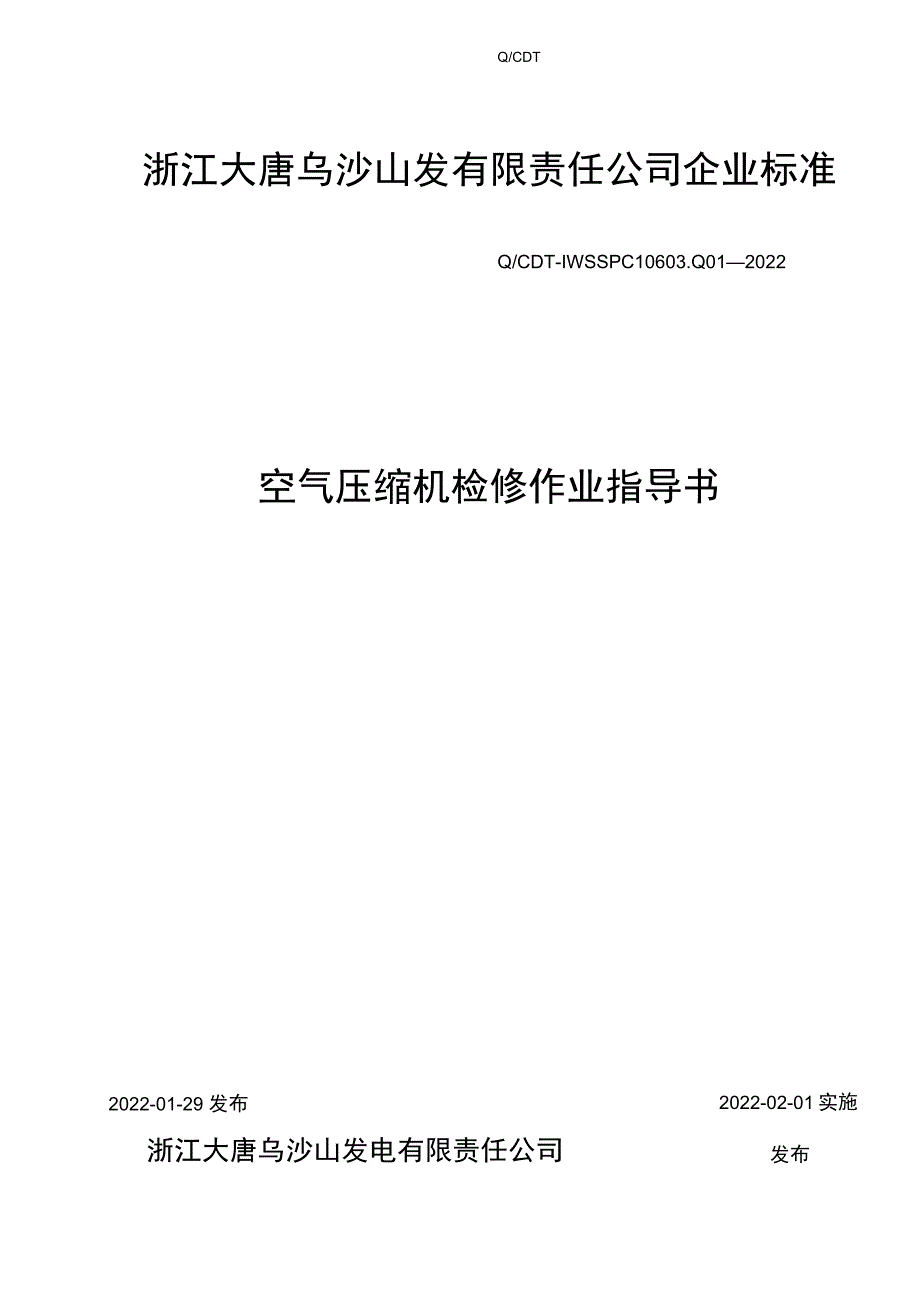

空气压缩机检修作业指导书.docx_第1页
第1页 / 共9页

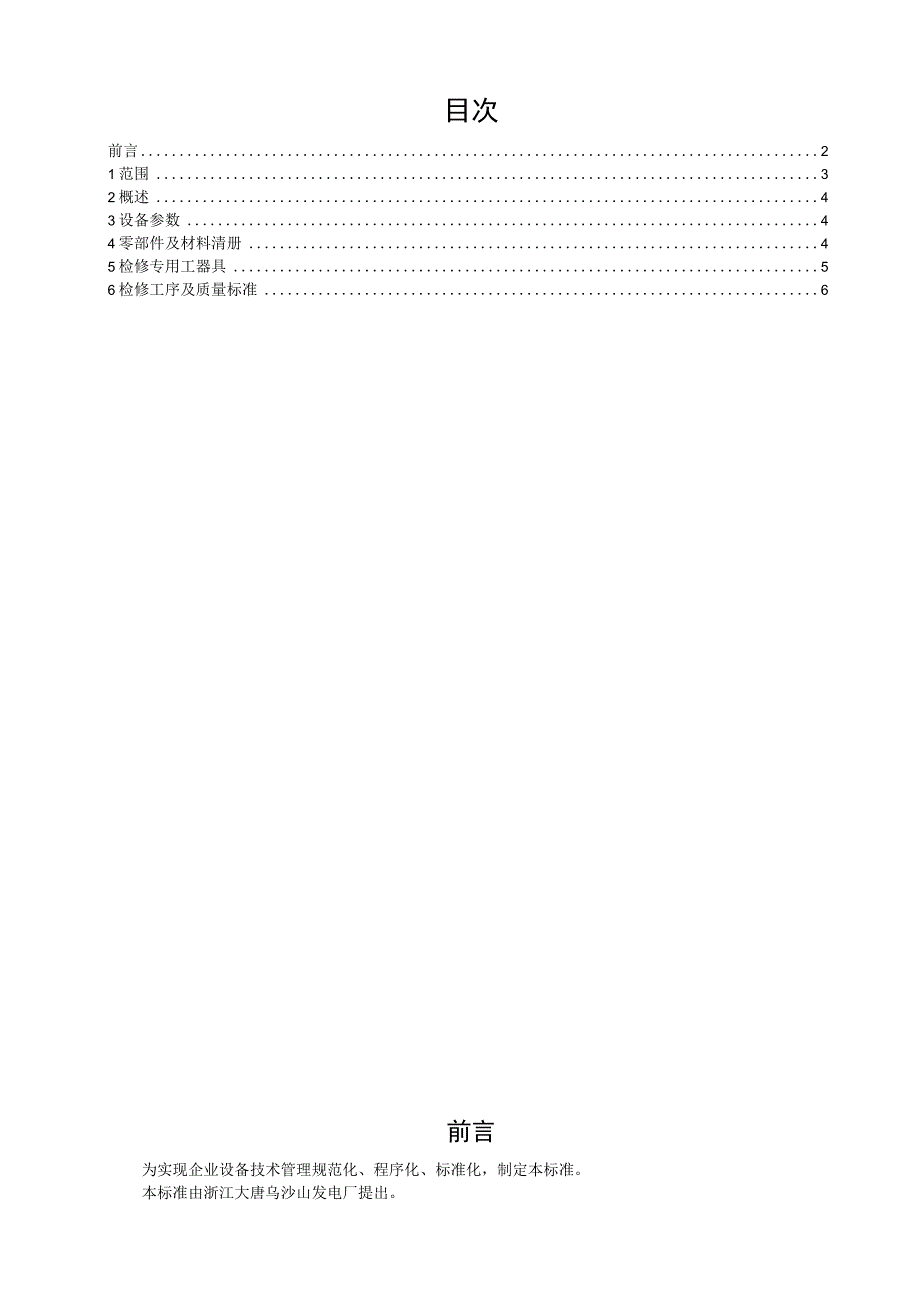

空气压缩机检修作业指导书.docx_第2页
第2页 / 共9页

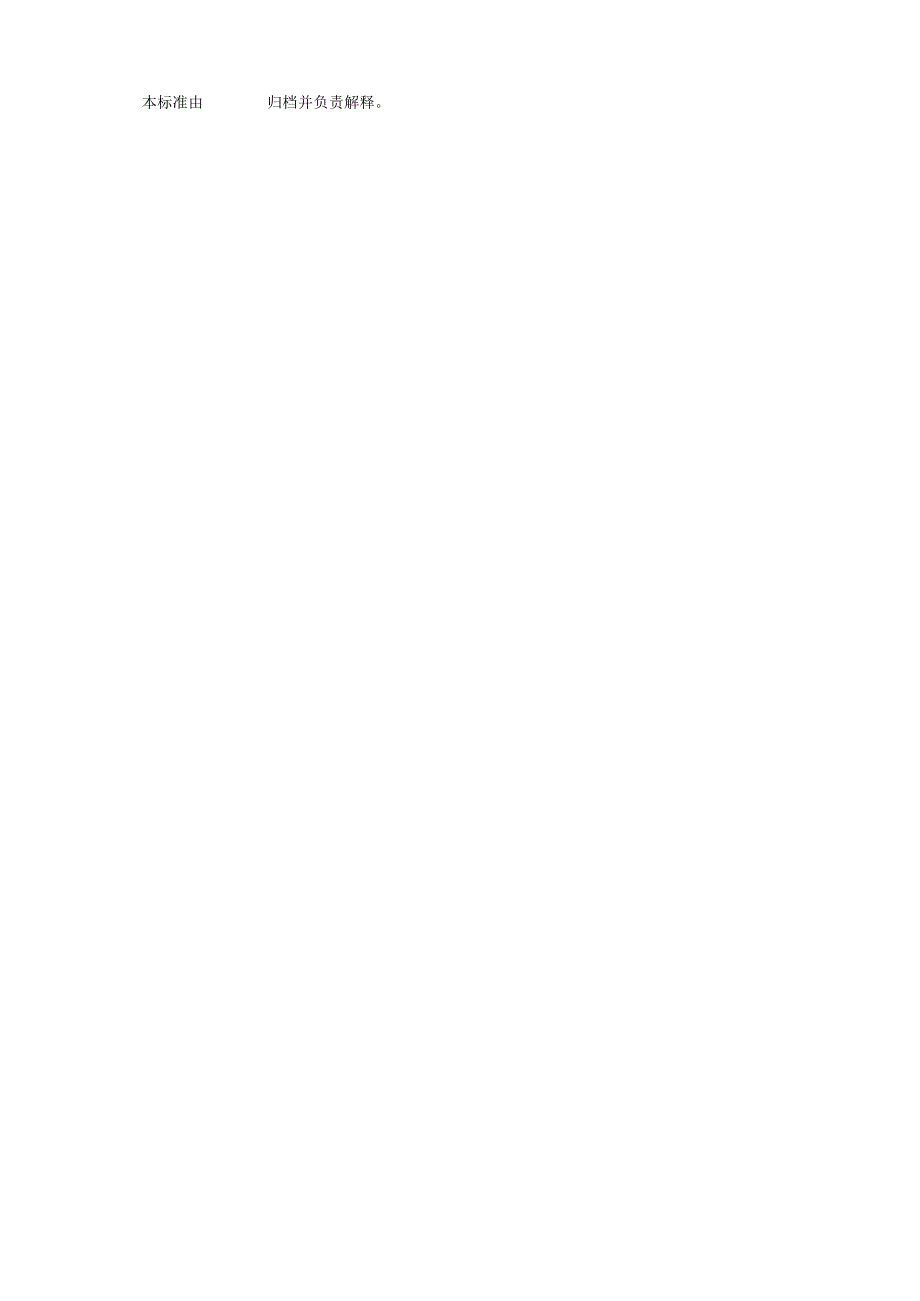

空气压缩机检修作业指导书.docx_第3页
第3页 / 共9页
空气压缩机检修作业指导书.docx_第4页
第4页 / 共9页
空气压缩机检修作业指导书.docx_第5页
第5页 / 共9页
空气压缩机检修作业指导书.docx_第6页
第6页 / 共9页
空气压缩机检修作业指导书.docx_第7页
第7页 / 共9页
空气压缩机检修作业指导书.docx_第8页
第8页 / 共9页
空气压缩机检修作业指导书.docx_第9页
第9页 / 共9页
亲,该文档总共9页,全部预览完了,如果喜欢就下载吧!
资源描述

《空气压缩机检修作业指导书.docx》由会员分享,可在线阅读,更多相关《空气压缩机检修作业指导书.docx(9页珍藏版)》请在第壹文秘上搜索。

1、Q/CDT浙江大唐乌沙山发有限责任公司企业标准Q/CDT-IWSSPC10603.Q012022空气压缩机检修作业指导书2022-01-29 发布2022-02-01实施浙江大唐乌沙山发电有限责任公司发布目次前言21范围32概述43设备参数44零部件及材料清册45检修专用工器具56检修工序及质量标准6前言为实现企业设备技术管理规范化、程序化、标准化,制定本标准。本标准由浙江大唐乌沙山发电厂提出。本标准由归档并负责解释。本标准起草单位:本标准主要起草人:本标准是首次发布。空气压缩机检修作业指导书1范围本标准规定了空气压缩机的概述、设备参数、零部件清册、检修专用工具、检修特殊安全措施、检修工序及质

2、量标准、检修记录等相关的技术标准。本标准合用于浙江大唐乌沙山电厂空气压缩机维护检修的技术管理工作。2概述浙江大唐乌沙山电厂4台600MW机组共配置上一台喷油螺杆式空压机,供厂用和仪表用压缩空气,其中#1、#2机组共用4台空压机,#3、#4机组共用4台空压机,8台空压机分为2个单元。正常运行时,每一个单元_2台运行,一1台备用一1台检修备用。2个单元8台空压机分别布置在两个独立的空压机房内。3设备参数技术规范空气压缩机技术参数吸入空气具体参数为:最低/最高温度:-6.9/38.5最低/平均空气湿度:12/79%含尘量:平均大气压力:1016.0hPa冷却水冷却水系统型式:闭式循环冷却水冷却水温度

3、:最高38冷却水压力(正常/最高):0.6/1.0MPa序号名称单位技术参数备注1容积流量Nm3min40现场吸气参数折算到标准状态的吸气量2进气压力MPa(a)0.13环境温度16.9平均气温4排气压力MPa(g)0.85冷却方式水冷6排气温度c45或者不高于进口冷却水温84零部件及材料清册序号部件名称材质及牌号单位尺寸数量/分量产地备注1阴、阳转子AISI/1141钢套285mm1美国2油气分离器铸铁套1美国3空气过滤器纸套1美国4油过滤器纸套2美国5油冷却器海军铜套1美国6后冷却器海军铜套1美国7传动齿轮齿轮钢套18气缸体铸铁套15检修专用工器具序号名称规格和型号单位数量产地生产厂家备注

4、1油过滤器拆卸扳手个8上海英格索兰5.1维护保养为了使空压机能够正常可靠地运行,保证机组的使用寿命,须制定详细的维护计划,执行定人操作、定期维护、定期检查保养,使空压机组保持清洁、无油、无污垢。一、注意事项:A.维修及更换各部件时必须确定:空压机系统内的压力都已释放,与其它压力源已隔开,主电路上的开关已经断开,且已做好不许合闸的安全标识。B.冷却润滑油的更换时间取决于使用环境、湿度、尘埃和空气中是否有酸碱性气体。新购置的空压机首次运行500小时须更换新油,以后按正常换油周期每4000小时更换一次,年运行不足4000小时的机器应每年更换一次。C.油过滤器在第一次开机运行300-500小时必须更换

5、,第二次在使用2000小时更换,以后则按正常时间每2000小时更换。D.维修及更换空气过滤器或者进气阀时切记防止任何杂物落入压缩机主机腔内。操作时将主机入口封闭,操作完毕后,要用手按主机转动方向旋转数圈,确定无任何妨碍,才干开机。E.每次换油时,须同时更换油过滤器。F.请采用本公司原装配件,否则由此引起的机器事故,本公司不负任何责任。二、清洁冷却器空压机每运行2000h摆布,为清除散热表面灰尘,需将风扇支架上的冷却器吹扫孔盖打开,用吹尘气枪对冷却器进行吹扫,直至散热表面灰尘吹扫干净。尚若散热表面污垢严重,难以吹扫干净,可将冷却器卸下,倒出冷却器内的油并将四个进出口封闭以防止污物进入,然后用压缩

6、空气吹除两面的灰尘或者用水冲洗,最后吹干表面的水渍。装回原位。切记!勿用铁刷等硬物刮除污物,以免损坏散热器表面.三、排放冷凝水空气中的水分可能会在在油气分离罐中凝结,特殊是在潮湿天气,当排气温度低于空气的压力露点或者停机冷却时,会有更多的冷凝水析出。油中含有过多的水分将会造成润滑油的乳化,影响机器的安全运行,如:-造成压缩机主机润滑不良;-油气分离效果变差,油气分离器压差变大;-引起机件锈蚀。因此,应根据湿度情况制定冷凝水排放时间表冷凝水的排放方法应在机器停机、油气分离罐内无压力、充分冷却、冷凝水得到充分沉淀后进行,如早上开机前。拧出油气分离罐底部的球阀前螺堵。缓慢打开球阀排水,直到有油流出,

7、关闭球阀。拧上球阀前螺堵。四、安全阀安全阀在整机出厂前已调定,不提倡用户私自调整安全阀。如确需调整,则应在当地劳动安全部门或者本公司维修人员指导下进行,否则对因此而引起的一切后果,公司概不负责。五、维护工作建议对普通用户,我们提供一些压缩机维护建议,用户可参考实行。周:a.检查机组有无异常声响和泄漏;b检查仪表读数是否正确;c.检查温度显示是否显示正常。额月:a.检查机内是否有锈蚀、松动之处,如有锈蚀则去锈上油或者涂漆,松动处上紧;b.排放冷凝水。每三个月:a.清除冷却器外表面及风扇罩、扇叶处的灰尘;b.加注润滑油于电动机轴承上;c.检查软管有无老化、破裂现象;d.检查电器元件,清洁电控箱。六

8、、压缩机补油在运行状态下,压缩机的油位应保持在最低与最高油位之间,油多会影响分离效果,油少会影响机器润滑及冷却性能,在换油周期内,如果油面低于最低油位,应及时补充润滑油,方法是: 停机等内压释放完毕(确认系统无压力),拉下电源总开关。 打开油气分离罐上的加油口,补充适量的冷却润滑油。本机正常运行后的换油时间参见定期维护保养表。6检修工序及质量标准6. 1、技术性能详见空压机维护规程6.2、 检修前的准备6.2.1、 召开检修前准备会,明确检修负责人。6.2.2、 布置安全措施,提醒注意事项。6.2.3、 检修材料、备件和工具准备并落实到位。6.3、 检修中的安全措施6.3.1、 确认机组已停机

9、,并关闭出风阀,机组内无压力。6.3.2、 将手车摇至实验位置,观察工作指示灯是否灭,合上接地开关,观察接地指示灯是否亮,并挂牌。6.4、 本体检修内容和方法6.4.2拆卸工序6.4.2.1总串及半串的复查6.4.2.1.1联系静设备人员将机组出入口及油分离器出入口加盲板,氮气置换至少三遍以上。6.4.2.1.2复查同心度,断开联轴器,测量轴间距,中间节压缩前为143mm,压缩后为139.5mm。6.4.2.1.3仪表配合拆卸能量指示器,拆除附属油管路等,做好封口和废油回收工作。6.4.2.1.4拆除入口过滤器螺栓,压缩机出入口发兰螺栓及地脚螺栓。6.4.2.L5配合静设备将压缩机吊装运至维修

10、厂房,等待检修。吊装方案详见附页。6.4.2.1.6压缩机半联轴器为锥形联接,拆下半联轴器背帽,采用拉拔法进行拆卸。6.4.2.L7拆下轴封压盖,取出机械密封,复查原始密封压缩量,取出动环。6.4.2.L8拆除平衡活塞钢套螺栓,顶丝对称顶出钢套,松开活塞背帽,取下活塞。6.4.2.L9为拆卸方便,将机组立起,枕木要安放坚固、平稳。取出排气端盖定位销、拆除螺栓,顶丝梢微顶起后,天吊配合用手拉葫芦平稳吊起6.4.2.1.10将机组平放在枕木上,深度尺测量排气端轴头到压盖端面相对位置,也可打表确认。6.4.2.L11撬开定位轴承防转垫片,松开背帽,取出阴阳转子轴承及内外调整垫片,一定做好标记分类摆放

11、。6.4.2.L12轻轻敲击排气端转子轴头,使阴阳转子全部串至吸气端,再次测量轴头到端面相对位置,并观察百分表数值,二者比较确定转子的半串量。即:转子排气端面与排气端座的轴向间隙,标准为0.080.IOmmo6.4.2.1.13同时来回串动阴阳转子,记录总串量。6.4.2.2转子的抽出6.4.2.2.1取出排气端座定位销,松开螺拴,用上述方法吊出排气端盖。6.4.2.2.2按旋转方向,转动主动转子,多人配合利用软绳扣、木棒等将从动转子旋转抽出。6.4.2.2.3上述方法,取出主动转子,在取出过程中注意配合,防止轴头碰伤轴瓦。6.4.2.2.4取出滑阀。6.4.3检查与装配6.4.3.1检查转子

12、轴颈表面及轴封部件表面不得有任何锈蚀、裂纹等缺陷,主轴颈表面经磨光加工后应子细测出其尺寸。6.4.3.2止推轴承大修后必需更换新件。6.4.3.3所有垫片及O型圈更换新件。6.4.3.4各主轴承按原位装入吸排气端座轴承孔内,并测量轴承内径,使内径符合与转子轴颈配合的间隙要求。6.4.3.5滑阀更换胶圈回装,测量并记录滑阀行程。6.4.3.6在吸气座与机体贴合的平面上均匀涂抹一层薄薄的密封胶。6.4.3.7将排气端座放在机体排出端,以定位销定位后,以螺栓固定。在装排气端座时注意轴承内孔,切勿擦伤主轴承。可将机体立起便于回装。6.4.3.8转子排气端面与排气端座间隙调整及止推轴承外圈紧力的测量6.

13、4.3.8.1转子排气端面与排气端座间隙调整是需在确认阴阳转子总串之后进行。6.4.3.8.2将转子同时推至排气端,分别打表确认调零。6.4.3.8.3分别放入止推轴承内外调整垫片、止推轴承,并以圆螺母将止推轴承内座圈固定在转子轴颈上,要注意止推轴承方向,确认圆螺母紧固后轻轻向吸气端敲击转子。6.4.3.8.4观察百分表数值,此串量与总串量之差的绝对值即为转子排气端面与排气端座的轴向间隙。为确保测量准确,可反复测量多次,直到一样为止。6.4.3.8.5深度尺测量止推轴承与轴承压盖紧力,装上轴承压盖并紧固螺栓,按压缩机运转方向轻轻盘动主动转子,转动应灵便。6.4.3.9机械密封的回装6.4.3.

14、9.1装入密封动环等件,测量密封静环与密封压盖的垂直度,测量密封压缩量以总压缩量的60%为宜。6.4.3.9.2在动环磨擦面上涂冷冻机油,安装到位回后均匀紧固密封压盖螺栓。6.4.3.9其他部件的回装64.3.10.1回装平衡活塞,紧固圆螺母。6.4.3.10.2回装后端盖,注意平衡活塞及钢套内壁应均匀涂抹冷冻机油,以防损坏密封圈。6.4.3.10.3回装能量指示器,注意指示针与滑阀位置要相对应。仪表专业工程师需在场确认。6.4.3.10.4再次确认全部安装完成,出入口及油管路封口,收好所有管线。6.4.3.10.5将装好的压缩机吊入机组平台基础,详见附页吊装方案。6.4.3.11机组找正,连接联轴器,对中标准:要求径向偏差0.15Innb端面偏差0.08mm。6.4.3.12出入口法兰垫片更换,螺拴均匀紧固。6.4.3.13油冷却器、分离器检查清洗,油过滤器滤芯的更换。6.4.4检修质量标准6.4.4.1压缩机主要技术数据装配间隙一览表(单位:mm)
