1、第二级FanUC系统操作面板的使用任务要求1 .知道Fanuc系统操作面板按键的含义。2 .能正确输入加工程序并对程序进行修改。任务内容1.任何数控机床的操作面板都是由三个部分组成。在图中指出每部分的位置。目阂困吓e绛ImEI皿场鹿BHQ现在位置（绝对座标）。-250.000-500.000JoG T 1000ACT . ieoo XX/分SOTPEF HOT READY【绝对】【相对“媒台“ HHDU（麒作）超程 珠松_2.填表:按钮键名称功能替换键DELET把输入区之中的数据插入到当前光标之后的位置取消键EOB对数字和字母进行切换输入3.连线按钮键名称功能POS位置显示页面键显示坐标位置O

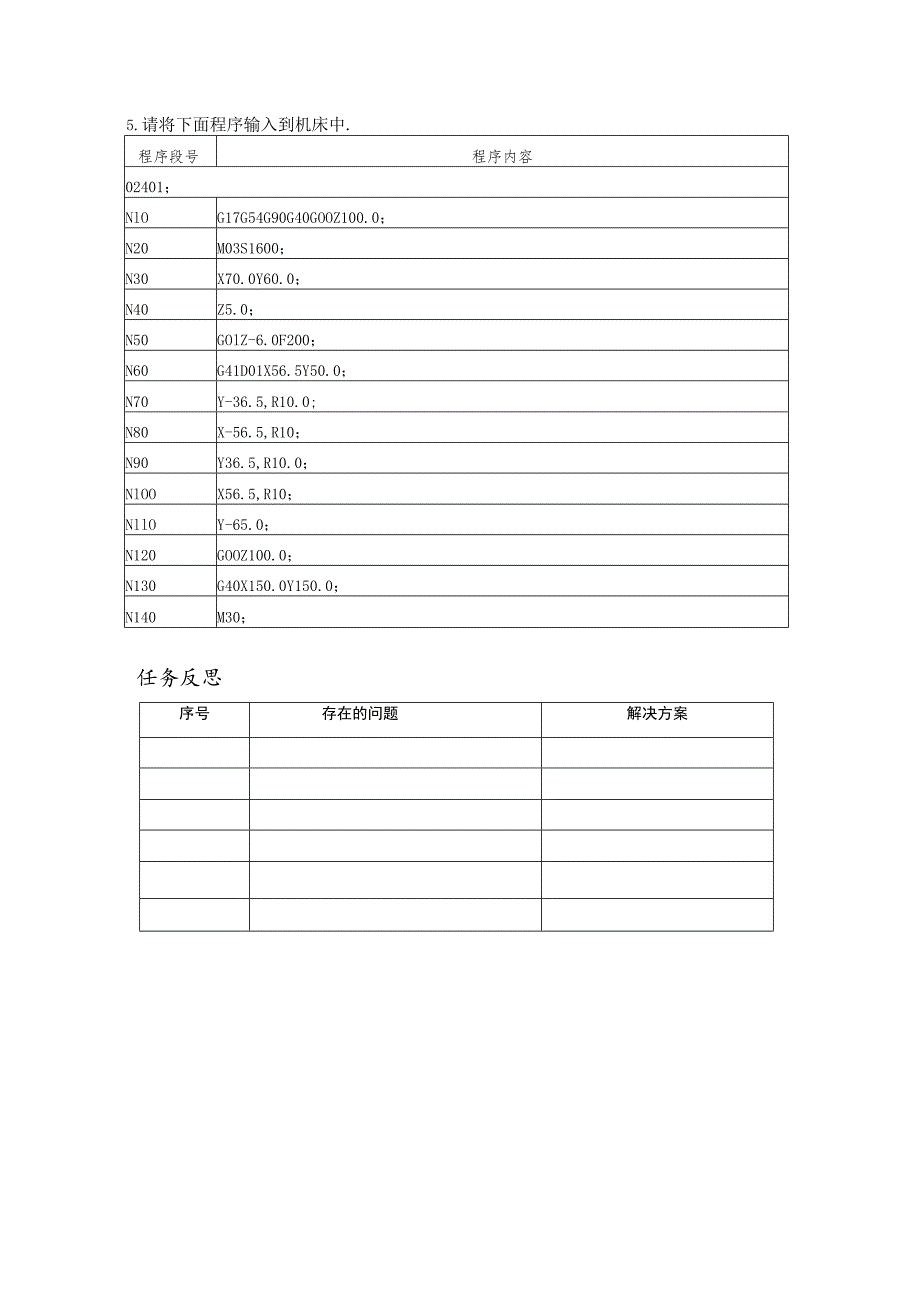

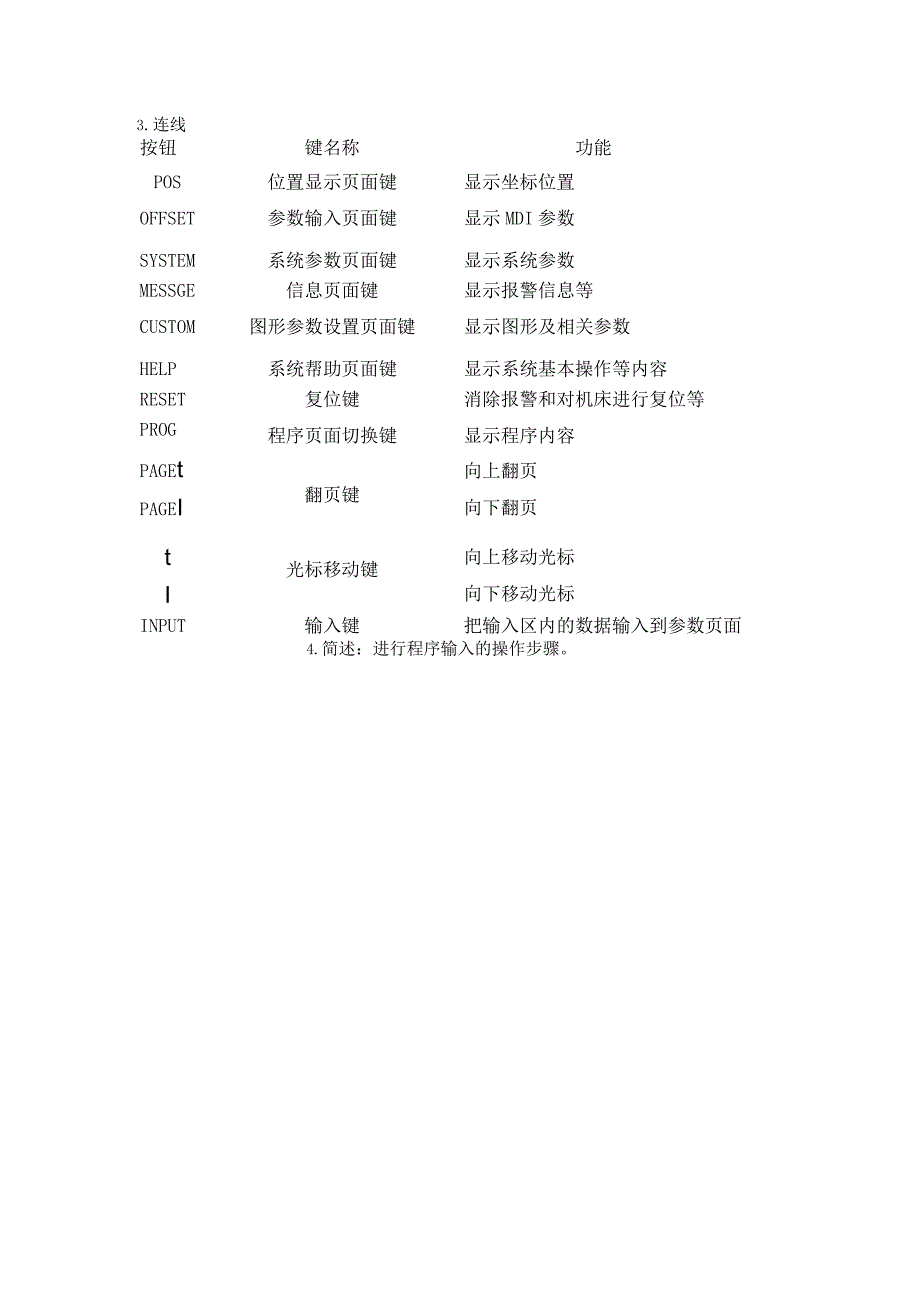

2、FFSET参数输入页面键显示MDI参数SYSTEM系统参数页面键显示系统参数MESSGE信息页面键显示报警信息等CUSTOM图形参数设置页面键显示图形及相关参数HELP系统帮助页面键显示系统基本操作等内容RESET复位键消除报警和对机床进行复位等PROG程序页面切换键显示程序内容PAGEt向上翻页PAGEI翻页键向下翻页t光标移动键向上移动光标I向下移动光标INPUT输入键把输入区内的数据输入到参数页面4.简述：进行程序输入的操作步骤。5.请将下面程序输入到机床中.程序段号程序内容02401；NlOG17G54G90G40GOOZ100.0；N20M03S1600；N30X70.0Y60.0；N40Z5.0；N50GOlZ-6.0F200；N60G41D01X56.5Y50.0；N70Y-36.5,R10.0;N80X-56.5,R10；N90Y36.5,R10.0；NlOOX56.5,R10；NllOY-65.0；N120GOOZ100.0；N130G40X150.0Y150.0；N140M30；任务反思序号存在的问题解决方案
