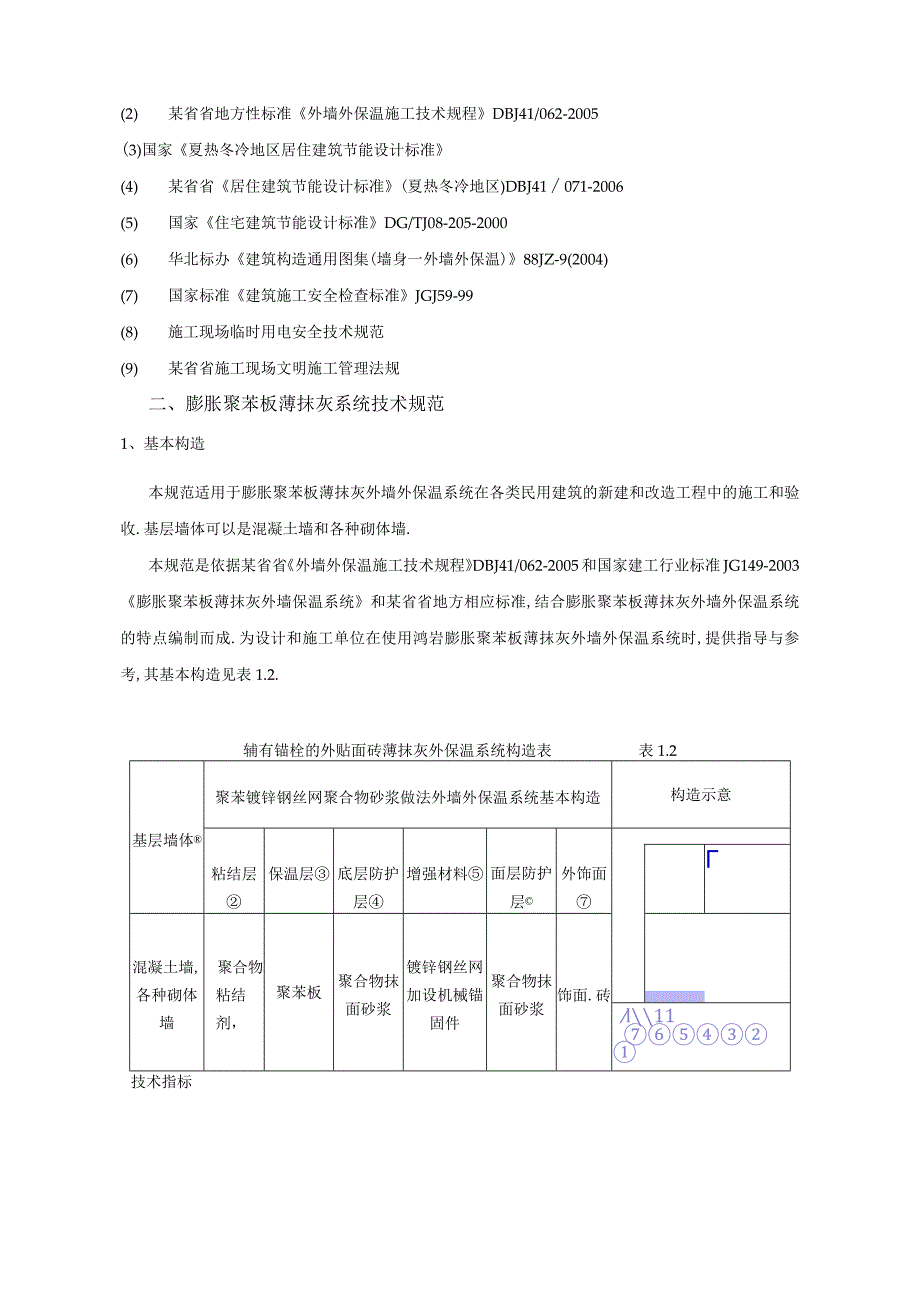

1、膨胀聚苯板薄抹灰外墙外保温系统体系外贴面砖外墙外保温施工组织设计方案目录一、编制依据二、技术规范三、施工工艺四、质量检验五、施工条件六、施工部署七、施工进度计划及工期保证措施八、成品保护九、安全技术措施一、编制依据(1) 国家膨胀聚苯板薄抹灰外墙外保温系统JG1492003(2) 某省省地方性标准外墙外保温施工技术规程DBJ41/062-2005(3)国家夏热冬冷地区居住建筑节能设计标准(4) 某省省居住建筑节能设计标准(夏热冬冷地区)DBJ41071-2006(5) 国家住宅建筑节能设计标准DG/TJ08-205-2000(6) 华北标办建筑构造通用图集(墙身一外墙外保温)88JZ-9(20
2、04)(7) 国家标准建筑施工安全检查标准JGJ59-99(8) 施工现场临时用电安全技术规范(9) 某省省施工现场文明施工管理法规二、膨胀聚苯板薄抹灰系统技术规范1、基本构造本规范适用于膨胀聚苯板薄抹灰外墙外保温系统在各类民用建筑的新建和改造工程中的施工和验收.基层墙体可以是混凝土墙和各种砌体墙.本规范是依据某省省外墙外保温施工技术规程DBJ41/062-2005和国家建工行业标准JG149-2003膨胀聚苯板薄抹灰外墙保温系统和某省省地方相应标准,结合膨胀聚苯板薄抹灰外墙外保温系统的特点编制而成.为设计和施工单位在使用鸿岩膨胀聚苯板薄抹灰外墙外保温系统时,提供指导与参考,其基本构造见表1.

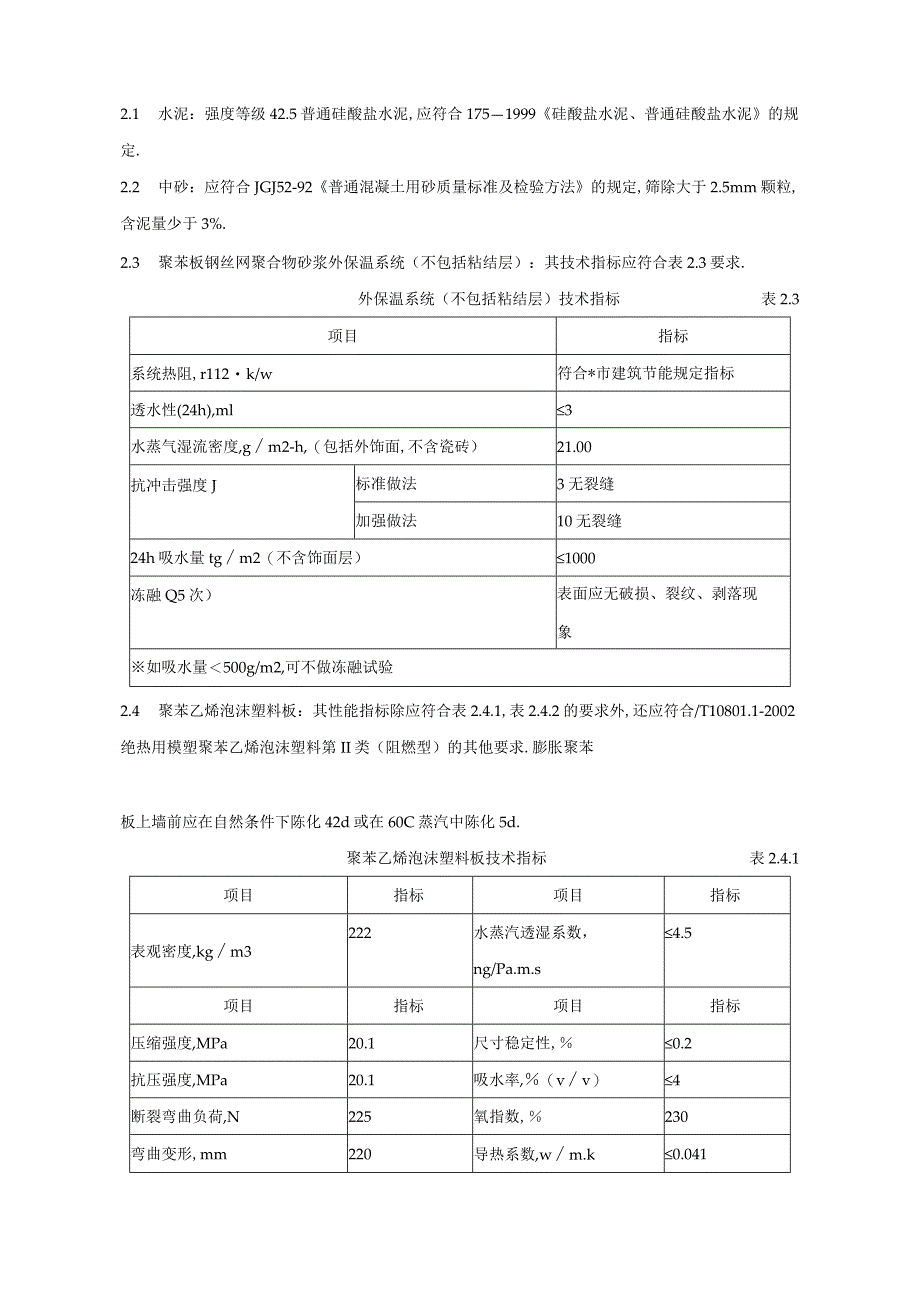

3、2.辅有锚栓的外贴面砖薄抹灰外保温系统构造表表1.2基层墙体聚苯镀锌钢丝网聚合物砂浆做法外墙外保温系统基本构造构造示意粘结层保温层底层防护层增强材料面层防护层外饰面混凝土墙,各种砌体墙聚合物粘结剂，聚苯板聚合物抹面砂浆镀锌钢丝网加设机械锚固件聚合物抹面砂浆饰面.砖l11技术指标2.1 水泥：强度等级42.5普通硅酸盐水泥,应符合1751999硅酸盐水泥、普通硅酸盐水泥的规定.2.2 中砂：应符合JGJ52-92普通混凝土用砂质量标准及检验方法的规定,筛除大于2.5mm颗粒,含泥量少于3%.2.3 聚苯板钢丝网聚合物砂浆外保温系统（不包括粘结层）：其技术指标应符合表2.3要求.外保温系统（不包括
4、粘结层）技术指标表2.3项目指标系统热阻,r112k/w符合*市建筑节能规定指标透水性(24h),ml3水蒸气湿流密度,gm2-h,（包括外饰面,不含瓷砖）21.00抗冲击强度J标准做法3无裂缝加强做法10无裂缝24h吸水量tgm2（不含饰面层）1000冻融Q5次）表面应无破损、裂纹、剥落现象如吸水量500g/m2,可不做冻融试验2.4 聚苯乙烯泡沫塑料板：其性能指标除应符合表2.4.1,表2.4.2的要求外,还应符合/T10801.1-2002绝热用模塑聚苯乙烯泡沫塑料第II类（阻燃型）的其他要求.膨胀聚苯板上墙前应在自然条件下陈化42d或在60C蒸汽中陈化5d.聚苯乙烯泡沫塑料板技术指标表
5、2.4.1项目指标项目指标表观密度,kgm3222水蒸汽透湿系数，ng/Pa.m.s4.5项目指标项目指标压缩强度,MPa20.1尺寸稳定性,0.2抗压强度,MPa20.1吸水率,（vv）4断裂弯曲负荷,N225氧指数,230弯曲变形,mm220导热系数,wm.k0.041聚苯乙烯泡沫塑料板的允许偏差表2.4.2项目允许偏差项目允许偏差厚度,mm不大于501.5宽度,mm1.5大于502.0对角线差,mm3.0长度,mm900+1.5板边平直,mm2.012002.0版面平整度,mm1.02.5 聚合物水泥砂浆胶粘剂：其技术指标见表2.5.聚合物水泥砂浆胶粘剂技术指标表2.5项目指标拉伸粘结强
6、度,Mpa（与水泥砂浆）常温常态20.70耐水20.50拉伸粘结强度,Mpa（与18土Ikg/m3聚苯板）常温常态20.10,或聚苯板破坏耐水20.10,或聚苯板破坏可操作时间,h222.6 聚合物抹面砂浆：其技术指标见表2.6.抹面砂浆总厚度宜控制在6mm9mm.聚合物抹面砂浆技术指标表2.6项目指标拉伸粘结强度,Mpa（与18kgm3聚苯板）常温常态20.10,或聚苯板破坏耐水20.10,或聚苯板破坏耐冻融20.10,或聚苯板破坏柔韧性抗压强度/抗折强度（水泥基）W3.0开裂应变（无水泥基）,21.5可操作时间,h222.7 耐碱型玻璃纤维网格布：其性能指标应符合表2.7的要求.耐碱型玻璃
7、纤维网格布技术指标表2.7试验项目性能指标（标准网布）网孔中心距,mm46单位面积质量,gm2160断裂应变,W5耐碱断裂强力保留值（经纬向）,250耐碱断裂强力保留值,N50mm2750含胶量,耐碱型玻璃纤维网格布28耐碱型玻璃纤维网格布2202.8镀锌钢丝网满足表2.8性能指标:镀锌钢丝网性能指标表2.8项目单位指标工艺热镀锌电焊网丝径mm1网孔大小mm12.5X12.5焊点抗拉力N65镀锌层重量gm21222.9 机械锚固件：制作螺钉的材料应是不锈钢或经表面处理的金属;塑料套管和圆盘应用聚酰胺（PA6或PA6.6）、聚乙烯（PE）或聚本烯（PP）等材料制成,不得使用回收的再生材料.外保温
8、系统与基层墙体的联结可以是粘结,也可以是粘结和机械锚固相结合.在以下情况时应当使用机械锚固件：1）基层墙体表面状况不易保证粘结强度；2）施工条件不适合粘结；3）设计要求采用机械锚固件或增设机械锚固件作辅助粘结手段.锚固件技术性能指标应符合表2.9的要求：有效锚固深度和螺钉长度根据基层墙体材料和设计要求并参照生产厂使用说明确定.锚固承载力应大于设计承载力.机械锚固件的主要技术性能指标表2.9序号试验项目技术指标1单个锚栓最大拉力承载力（已考虑安全系数）C25以上的混凝土中，0.60KN2单个锚栓对系统传热增加值,wk0.0042.10 其他材料1）发泡聚乙烯圆棒或条：用于填塞伸缩缝,作密封膏的背
9、衬材料,其直径按缝宽的1.3背选用.2）建筑密封膏：应采用聚氨酯、硅酮、本烯酸酯型建筑密封膏,其技术性能除应符合JC482聚氨酯建筑密封膏、16776建筑用硅酮结果密封膏、JC/T484本烯酸酯建筑密封膏的有关要求外,尚应与本系统有关产品进行相容试验.3施工准备3.1施工条件1）基层墙体经过工程验收达到质量标准的结构承重墙面或非承重墙面即可进行外墙外保温施工.对既有建筑墙体进行保温改造时,需对外墙外表面进行检查,空鼓处要彻底清除,开裂处应认真修补,通过检测确认其与所用胶粘剂有良好的附着力.如果基层墙体的附着力不能满足要求,应对基层墙体外表面作彻底清理,或增加粘结面积率,或考虑加设机械锚固件.进
10、行外墙外保温施工的墙体基面的尺寸偏差还应符合表3.1的规定.对于未达到以上标准的墙面应按照以下方法进行处理：对新建工程,墙面的混凝土残渣和脱模剂必须清理干净,墙面平整度超差部分应剔凿或修补.伸出墙面的（设备、管道）联结件已安装完毕,并留出外保温施工的余地.墙体基面的允许尺寸偏差表3.1工程做法项目允许偏差,W,mm砌体工程墙面垂直度每层5（2m托线板检查）全高10mIO经纬仪或吊线检查10m20表面平整度52m直尺和楔形塞尺检查混凝土工程垂直度层高W5m85m10全高H/100000且30表面平整度2m长度82）门窗口门窗洞口经过验收,洞口尺寸位置达到设计和质量要求;门窗框或辅框应已立完.3）
11、气候条件操作地点环境和基底温度不低于5,风力不大于5级,雨天不能施工.夏季施工,施工面应避免阳光直射,必要时可在脚手架上搭设防晒布,遮挡墙面.如施工中突遇降雨,应采取有效措施,防止雨水冲刷墙面.3.2 材料准备材料进场后组织有关人员按照本标准第四章规定的技术要求进行查点验收.材料应分类挂牌存收.聚苯板应成捆立放,防雨防潮;钢丝网、网格布也应防雨存放;液态胶存放温度不得低于5;干混料存放注意防雨防潮和保质期.3.3 施工机具外接电源设备、电动搅拌器、开槽器、角磨机、电锤、称量衡器、密齿手锯、壁纸刀、剪刀、钢丝刷、腻子刀、抹子、阴阳角抿子、托线板、2m靠尺、墨斗等.三、施工工艺1、施工程序根据工程
12、进度及现场情况,分两组同向“流水”作业,安装聚苯板由下到上施工,抹灰由上到下施工,常温施工时流水间隔24小时以上.本系统操作程序见下图：抹底层抹面砂浆2、施工要点2.1 材料配制保温板粘结剂、保温板抗裂抹面砂浆的配制：保温板粘结剂、保温板抗裂抹面砂浆按产品使用说明书配合比配制.专人负责,严格计量,机械搅拌,确保搅拌均匀,要求无结块、粉团.搅好的浆料在静35分钟,再搅拌,从而打破初始的组合,才能更好发挥本系统的性能.配好的浆料应在两小时内用完,注意防晒避风,以免水分蒸发过快.一次配制量不易过多应在可操作时间内用完,禁止使用过时砂浆.2.2 弹控制线根据建筑立面设计和外墙外保温技术要求,在墙面弹出
13、外门窗水平、垂直控制线及伸缩线、装饰缝线等.2.3 挂基准线在建筑外墙大角（阴角、阳角）及其他必要处挂垂直基准钢线,每个楼层适当位置挂水平线,以控制聚苯板的垂直度和平整度.2.4 配制聚合物砂浆胶粘剂2.6 安装角钢托：角钢托按水平线安装每3米高度安装一道,其做法如图2、图3所示:高粘结度胶粘贴面破面得每层楼板附近保溟块接缝处 设此角钢托L404 （d=30,40用），L605 （d=50,60用）， d60时用不等边角钢，长边 =d+10,长 150,中距900, 用二个。6膨胀螺栓与墙体固 定 Z7 / 用于漉凝土墙二个06 膨胀螺栓1.6摩镀侈钢丝网网孑L20X20图13镀锌角钢托的安装
14、（.）2.7 粘贴聚苯板外保温用聚苯板或挤塑板尺寸为600mm900mm600mm1200mm两种,非标准尺寸或局部不规则处可现场裁切,但必须注意切口与板面垂直.整块墙面的边角处应用最小尺寸超过300mm的聚苯板.聚苯板的拼缝不得正好在门窗口的四角处.具体操作如图1所示：粘贴方式有点框法和条粘法.点框法适用于平整度小于8mm（2米范围内）的墙面,对于平整度大于8mm（2米范围内）的墙面,应采用1:2.5水泥砂浆找平,如不找平会导致粘结砂浆用量增加,当设计要求外饰面为面砖时,选用密度不小于22kg/m3、导热系数不大于0.041wm.k的聚苯板,粘结面积不小于50%.,加强处见个体工程设计;条粘法适用于平整度较好的墙面.不得在聚苯板侧面涂抹胶粘剂.具体做法如图4、图
