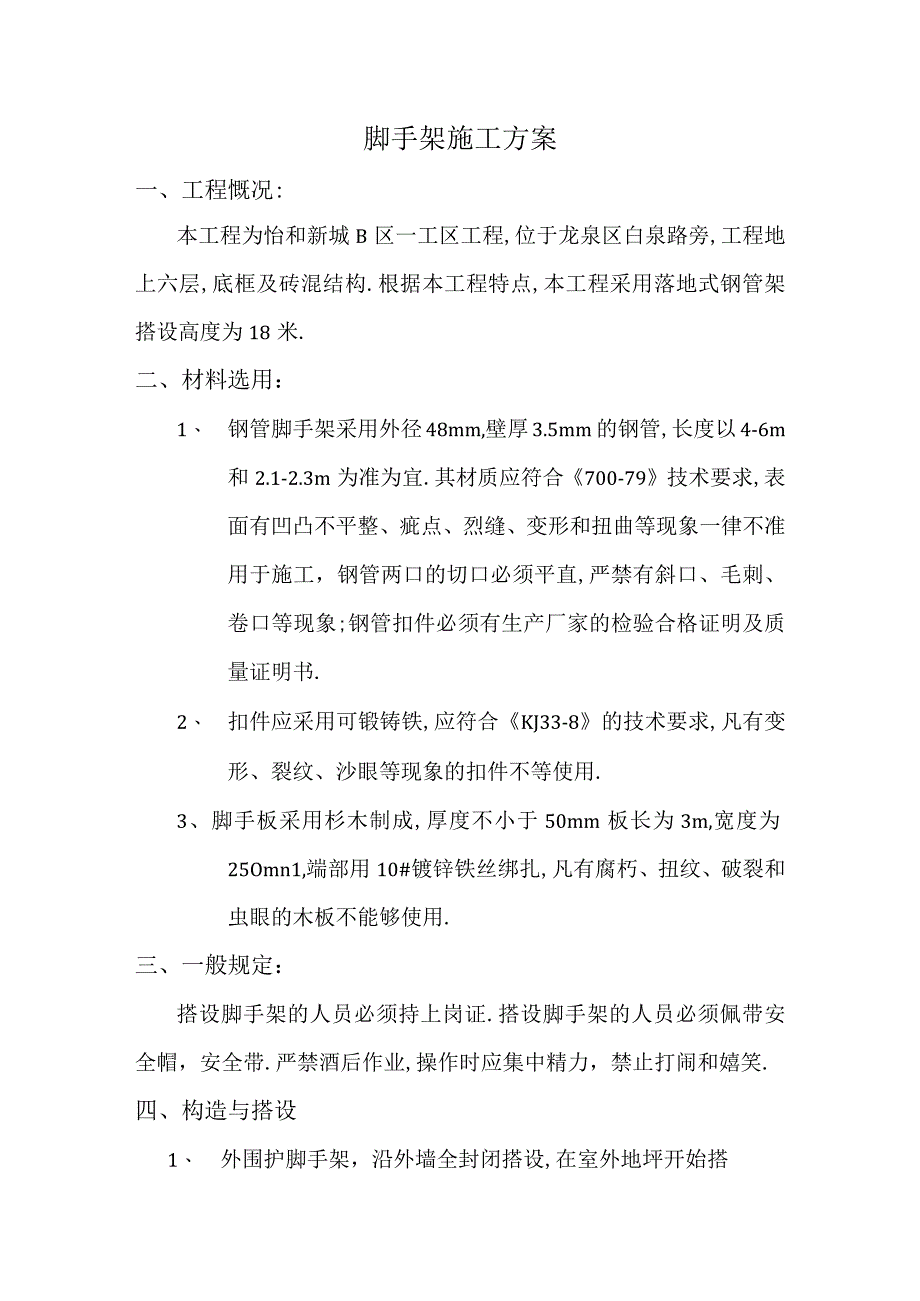

1、脚手架施工方案一、工程慨况:本工程为怡和新城B区一工区工程,位于龙泉区白泉路旁,工程地上六层,底框及砖混结构.根据本工程特点,本工程采用落地式钢管架搭设高度为18米.二、材料选用：1、 钢管脚手架采用外径48mm,壁厚3.5mm的钢管,长度以4-6m和2.1-2.3m为准为宜.其材质应符合700-79技术要求,表面有凹凸不平整、疵点、烈缝、变形和扭曲等现象一律不准用于施工，钢管两口的切口必须平直,严禁有斜口、毛刺、卷口等现象;钢管扣件必须有生产厂家的检验合格证明及质量证明书.2、 扣件应采用可锻铸铁,应符合KJ33-8的技术要求,凡有变形、裂纹、沙眼等现象的扣件不等使用.3、脚手板采用杉木制成

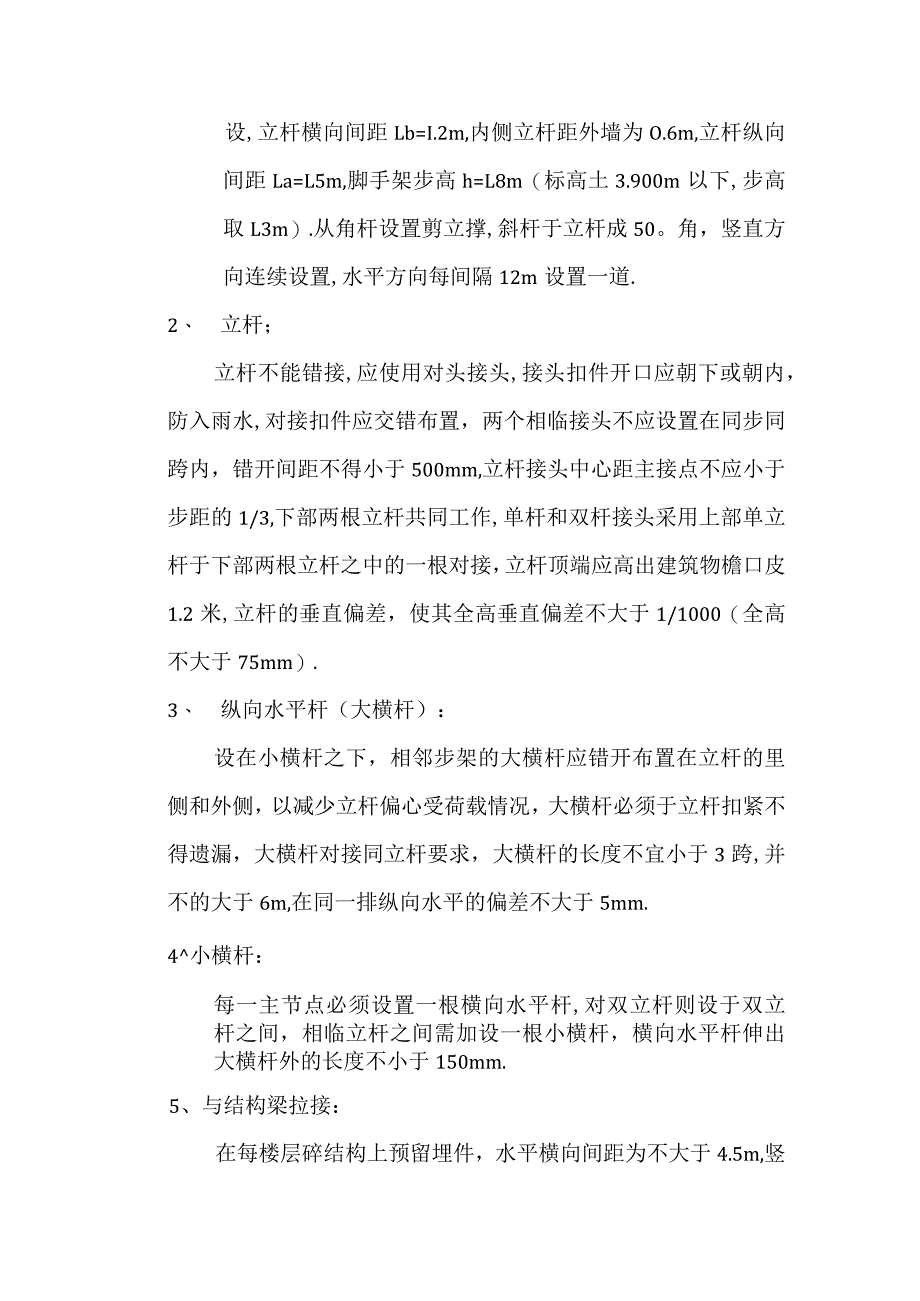

2、,厚度不小于50mm板长为3m,宽度为25Omn1,端部用10#镀锌铁丝绑扎,凡有腐朽、扭纹、破裂和虫眼的木板不能够使用.三、一般规定：搭设脚手架的人员必须持上岗证.搭设脚手架的人员必须佩带安全帽，安全带.严禁酒后作业,操作时应集中精力，禁止打闹和嬉笑.四、构造与搭设1、 外围护脚手架，沿外墙全封闭搭设,在室外地坪开始搭设,立杆横向间距Lb=I.2m,内侧立杆距外墙为O.6m,立杆纵向间距La=L5m,脚手架步高h=L8m（标高土3.900m以下,步高取L3m）.从角杆设置剪立撑,斜杆于立杆成50。角，竖直方向连续设置,水平方向每间隔12m设置一道.2、 立杆；立杆不能错接,应使用对头接头,接
3、头扣件开口应朝下或朝内，防入雨水,对接扣件应交错布置，两个相临接头不应设置在同步同跨内，错开间距不得小于500mm,立杆接头中心距主接点不应小于步距的1/3,下部两根立杆共同工作,单杆和双杆接头采用上部单立杆于下部两根立杆之中的一根对接，立杆顶端应高出建筑物檐口皮1.2米,立杆的垂直偏差，使其全高垂直偏差不大于1/1000（全高不大于75mm）.3、 纵向水平杆（大横杆）：设在小横杆之下，相邻步架的大横杆应错开布置在立杆的里侧和外侧，以减少立杆偏心受荷载情况，大横杆必须于立杆扣紧不得遗漏，大横杆对接同立杆要求，大横杆的长度不宜小于3跨,并不的大于6m,在同一排纵向水平的偏差不大于5mm.4小横

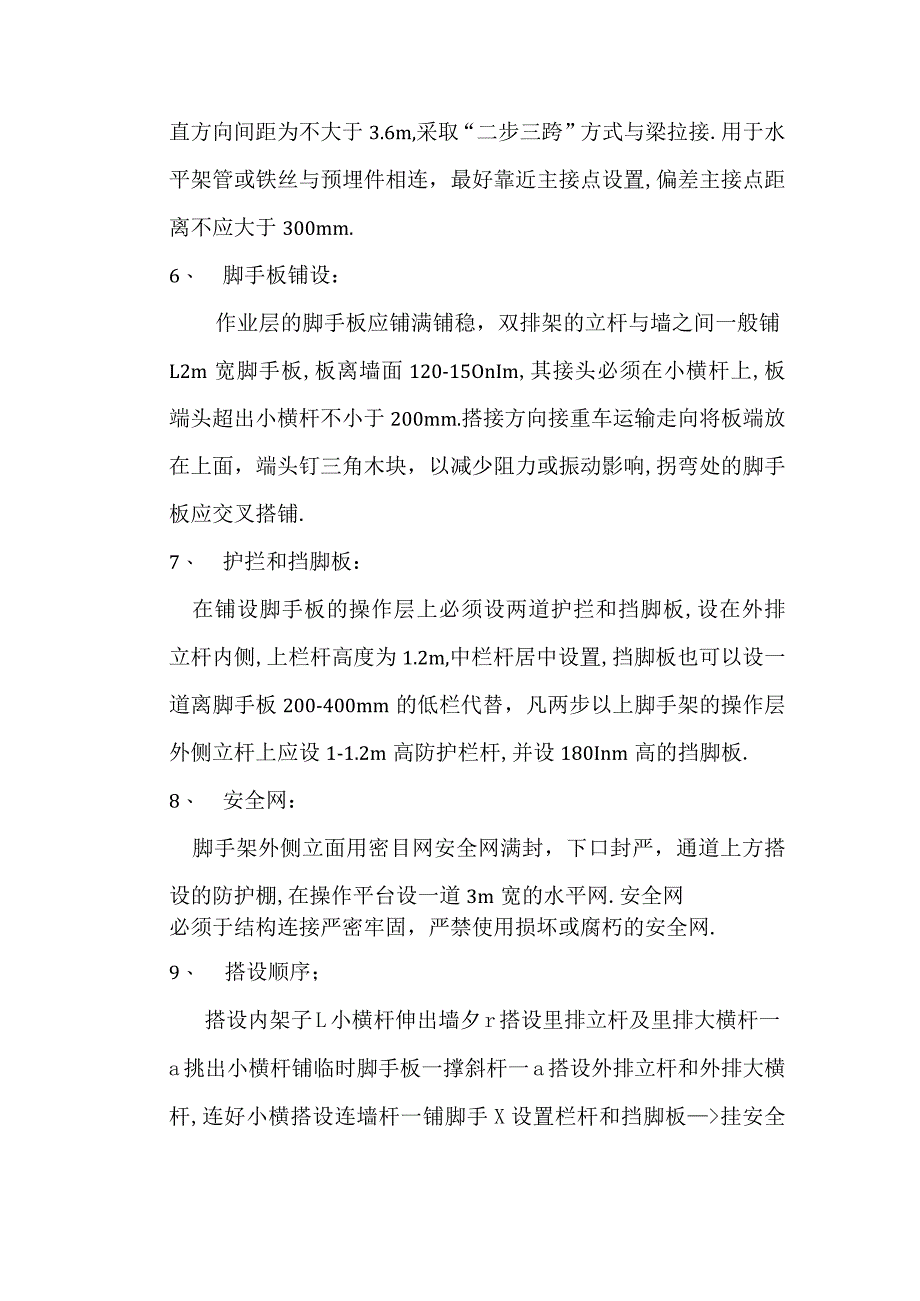

4、杆：每一主节点必须设置一根横向水平杆,对双立杆则设于双立杆之间，相临立杆之间需加设一根小横杆，横向水平杆伸出大横杆外的长度不小于150mm.5、与结构梁拉接：在每楼层碎结构上预留埋件，水平横向间距为不大于4.5m,竖直方向间距为不大于3.6m,采取“二步三跨”方式与梁拉接.用于水平架管或铁丝与预埋件相连，最好靠近主接点设置,偏差主接点距离不应大于300mm.6、 脚手板铺设：作业层的脚手板应铺满铺稳，双排架的立杆与墙之间一般铺L2m宽脚手板,板离墙面120-15OnIm,其接头必须在小横杆上,板端头超出小横杆不小于200mm.搭接方向接重车运输走向将板端放在上面，端头钉三角木块，以减少阻力或振
5、动影响,拐弯处的脚手板应交叉搭铺.7、 护拦和挡脚板：在铺设脚手板的操作层上必须设两道护拦和挡脚板,设在外排立杆内侧,上栏杆高度为1.2m,中栏杆居中设置,挡脚板也可以设一道离脚手板200-400mm的低栏代替，凡两步以上脚手架的操作层外侧立杆上应设1-1.2m高防护栏杆,并设180Inm高的挡脚板.8、 安全网：脚手架外侧立面用密目网安全网满封，下口封严，通道上方搭设的防护棚,在操作平台设一道3m宽的水平网.安全网必须于结构连接严密牢固，严禁使用损坏或腐朽的安全网.9、 搭设顺序；搭设内架子L小横杆伸出墙夕r搭设里排立杆及里排大横杆一a挑出小横杆铺临时脚手板一撑斜杆一a搭设外排立杆和外排大横
6、杆,连好小横搭设连墙杆一铺脚手X设置栏杆和挡脚板挂安全网.下列施工阶段应进行质量检查：脚手架搭设每搭设完IOnl高度后操作层施工荷载前达到设计高度后四、验收外架应由技术负责人主持,安全员、工长、搭设和使用负责人参加，共同进行验收.经检查验收合格后，详细填写验收单,做出结论，同意使用或进行整改有关人员签字，连同搭设方案和搭设图纸一并存档备查.五、避雷措施本工程在脚手架顶端处四大角用10的镀锌圆钢2m长与支架体焊接作为避雷针.在脚手架底部用BVRlOnlm2作为接地线并用10的镀锌圆钢长为2.5m埋入地下作为接地线,并与接地线连接牢固.六、搭设方法本工程脚手架连续进行搭设,一层至六层采用落地式脚手
7、架.主体和装修均采用落地式结构架,基限荷载为2700KN/m,架下为夯实地面,立杆下面垫100X100方木,扫地杆距离不大于30cm,主杆纵距为1.5m,横距为1.2m,步距为1.8m,水平方向每6m与楼层拉接一次,外层采用全密目安全网.脚手架部分的验算：由于本工程脚手架搭设,从1至18米.内杆距墙0.6m,按脚手架铺两层,两步同时操作计算.荷载以一步一个纵距脚手架为计算单元.脚手架步数：181.8=10步脚手架自重：(查表)NgK尸0.42IKN附属设施(两层)自重：查表NgL=2.323KN施工荷载：(查表)Nqk=2X8.91=17.82KN主杆受竖向荷载处为六层、验算主杆N=1.2(n
8、NGK1+NGK2)+1.4NQK=1.2(100.421+2.232)1.417.82=32.79KNNW+8m=32.79107(0.4522489)+44.8=118.98Nmm2KaKhF=O.85205=139.4Nmm2118.98Nmm2139.4Nmm2所以：安全、受力分析计算出各杆件内力最大值进行验算N1=16.74KNN2=17.79KNN3=6.9+3.7=10.6KNN4=16.81KN、验算斜撑斜撑1（双杆）入=LL=206215.8=130.5查表得：W=O.432NW=16.811070.432489=79.57Nmm2139.4Nmm2所以：安全、验算水平杆：N
9、A=10.6107489=21.68Nmm2G=1.9KNm2故满足悬挑平台承重荷载要求P栏=1.2X(1.1+1.0X37X0.0385+1.2140.135)=0.25KNRB=l2q+P栏杆横杆自重二1/2X1.9X1.8+0.25=1.96KNRlB=RBXtgB=I.9X0.828=1.6KN杆件1在AB段受力如下：Mmax=l8ql2=l8l.961.82=0.79KN.mRib=1.6KNRa=121.91.8+1.90.2=2.09KNNAnMnaxRWnx=(1.610348)+0.79106(l.155078)=138.57nm2f=205Nmm2满足要求B杆件1抗滑移验算：Rc+Rib+Rla=1.6+2.09V0.276=2.17KN=150所以杆件2应加强连接由=243查表得二0.138NA=35100.138489)=52.01Nmm2K折减f=0.9205=184.5Nmm2故满足要求D、杆件3验算：接受力简图计算得：R3a=RaCOS=2.09KN/0.964=2.17KN稳定性验算：长细比:=LI=3110/15.8=196.8.=150所以杆件3进行加强连接由人=196.8查表得二0.206NA=2170(0.2X4879)=2202Nmm2K折减F=0.9205=184.5Nmm2故满足要求.
