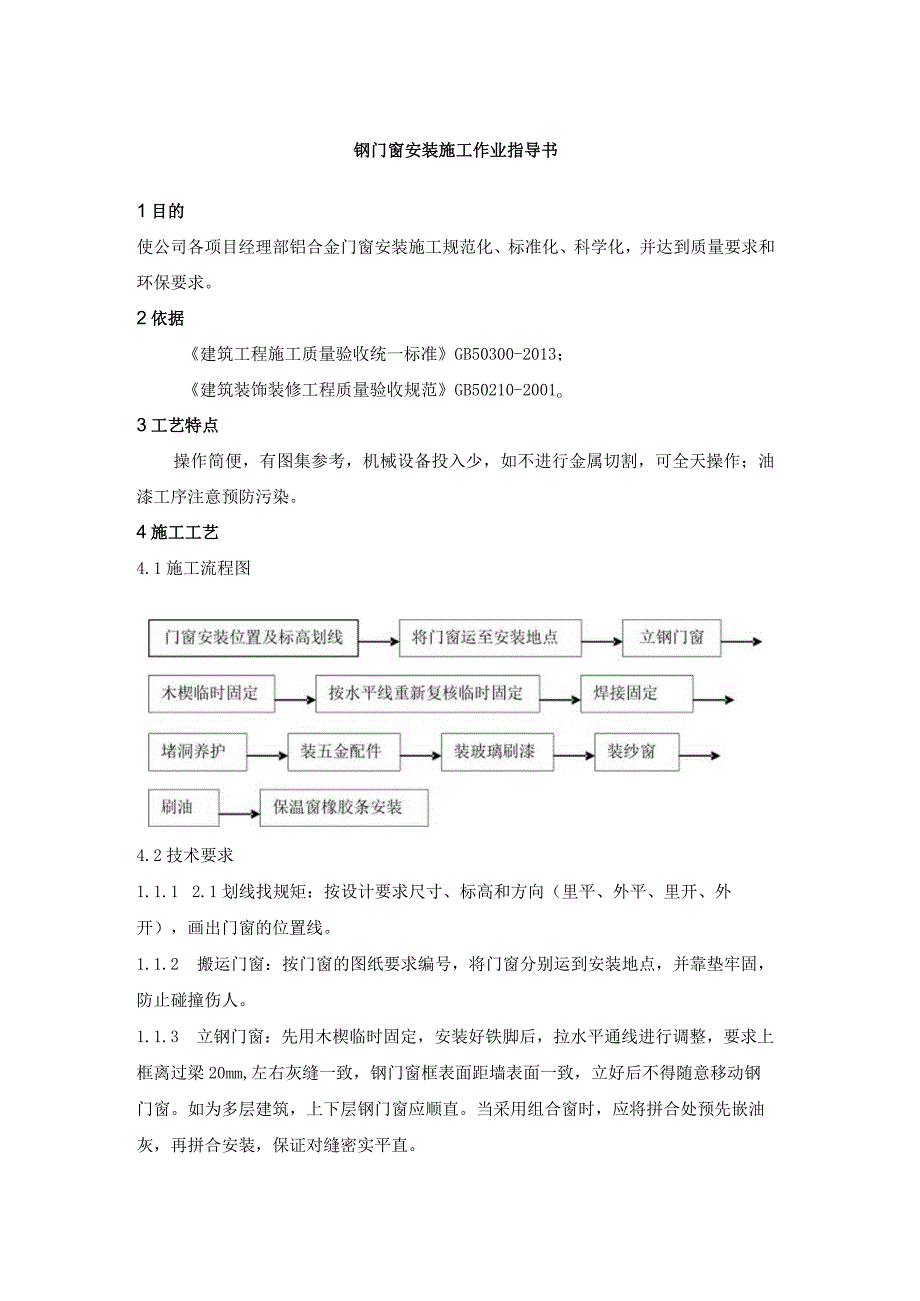

1、钢门窗安装施工作业指导书1目的使公司各项目经理部铝合金门窗安装施工规范化、标准化、科学化，并达到质量要求和环保要求。2依据建筑工程施工质量验收统一标准GB50300-2013；建筑装饰装修工程质量验收规范GB50210-2001o3工艺特点操作简便，有图集参考，机械设备投入少，如不进行金属切割，可全天操作；油漆工序注意预防污染。4施工工艺4.1施工流程图4.2技术要求1.1.1 2.1划线找规矩：按设计要求尺寸、标高和方向（里平、外平、里开、外开），画出门窗的位置线。1.1.2 搬运门窗：按门窗的图纸要求编号，将门窗分别运到安装地点，并靠垫牢固，防止碰撞伤人。1.1.3 立钢门窗：先用木楔临时

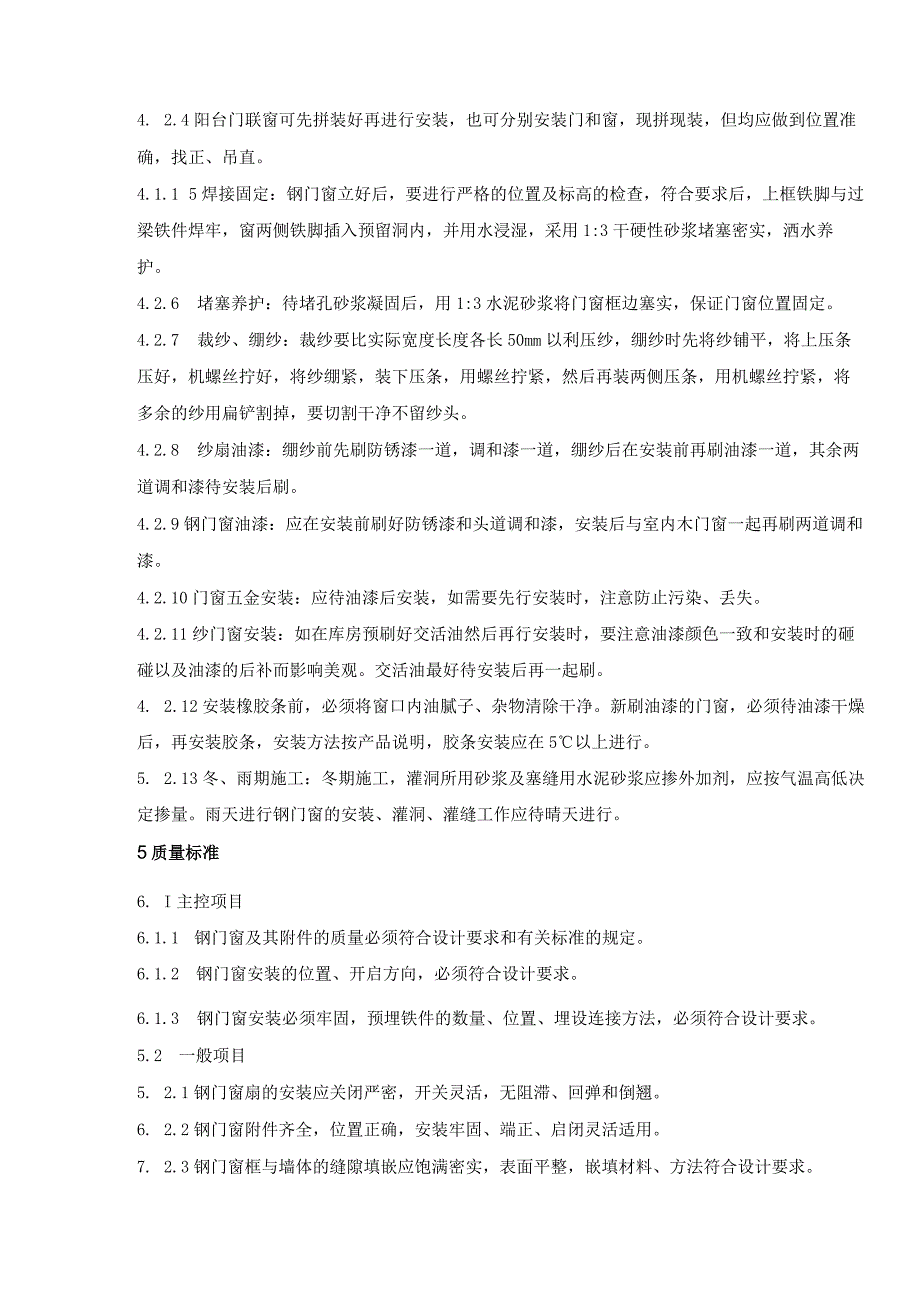

2、固定，安装好铁脚后，拉水平通线进行调整，要求上框离过梁20mm,左右灰缝一致，钢门窗框表面距墙表面一致，立好后不得随意移动钢门窗。如为多层建筑，上下层钢门窗应顺直。当采用组合窗时，应将拼合处预先嵌油灰，再拼合安装，保证对缝密实平直。4. 2.4阳台门联窗可先拼装好再进行安装，也可分别安装门和窗，现拼现装，但均应做到位置准确，找正、吊直。4.1.1 5焊接固定：钢门窗立好后，要进行严格的位置及标高的检查，符合要求后，上框铁脚与过梁铁件焊牢，窗两侧铁脚插入预留洞内，并用水浸湿，采用1:3干硬性砂浆堵塞密实，洒水养护。4.2.6 堵塞养护：待堵孔砂浆凝固后，用1:3水泥砂浆将门窗框边塞实，保证门窗位
3、置固定。4.2.7 裁纱、绷纱：裁纱要比实际宽度长度各长50mm以利压纱，绷纱时先将纱铺平，将上压条压好，机螺丝拧好，将纱绷紧，装下压条，用螺丝拧紧，然后再装两侧压条，用机螺丝拧紧，将多余的纱用扁铲割掉，要切割干净不留纱头。4.2.8 纱扇油漆：绷纱前先刷防锈漆一道，调和漆一道，绷纱后在安装前再刷油漆一道，其余两道调和漆待安装后刷。4.2.9钢门窗油漆：应在安装前刷好防锈漆和头道调和漆，安装后与室内木门窗一起再刷两道调和漆。4.2.10门窗五金安装：应待油漆后安装，如需要先行安装时，注意防止污染、丢失。4.2.11纱门窗安装：如在库房预刷好交活油然后再行安装时，要注意油漆颜色一致和安装时的砸碰
4、以及油漆的后补而影响美观。交活油最好待安装后再一起刷。4. 2.12安装橡胶条前，必须将窗口内油腻子、杂物清除干净。新刷油漆的门窗，必须待油漆干燥后，再安装胶条，安装方法按产品说明，胶条安装应在5以上进行。5. 2.13冬、雨期施工：冬期施工，灌洞所用砂浆及塞缝用水泥砂浆应掺外加剂，应按气温高低决定掺量。雨天进行钢门窗的安装、灌洞、灌缝工作应待晴天进行。5质量标准6. I主控项目6.1.1 钢门窗及其附件的质量必须符合设计要求和有关标准的规定。6.1.2 钢门窗安装的位置、开启方向，必须符合设计要求。6.1.3 钢门窗安装必须牢固，预埋铁件的数量、位置、埋设连接方法，必须符合设计要求。5.2

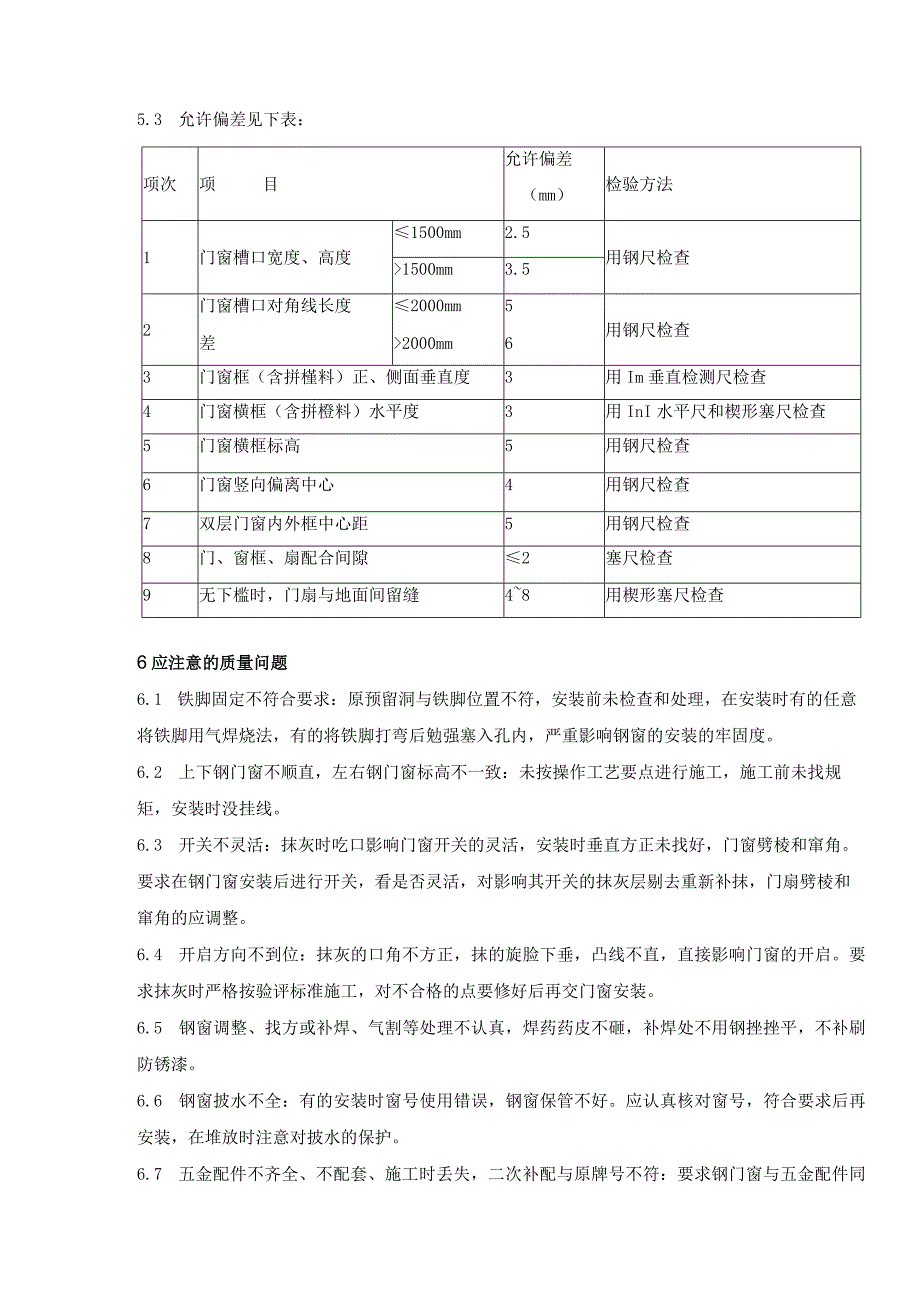

5、一般项目5. 2.1钢门窗扇的安装应关闭严密，开关灵活，无阻滞、回弹和倒翘。6. 2.2钢门窗附件齐全，位置正确，安装牢固、端正、启闭灵活适用。7. 2.3钢门窗框与墙体的缝隙填嵌应饱满密实，表面平整，嵌填材料、方法符合设计要求。5.3 允许偏差见下表：项次项目允许偏差（mm）检验方法1门窗槽口宽度、高度1500mm2.5用钢尺检查1500mm3.52门窗槽口对角线长度差2000mm2000mm56用钢尺检查3门窗框（含拼槿料）正、侧面垂直度3用Im垂直检测尺检查4门窗横框（含拼橙料）水平度3用InI水平尺和楔形塞尺检查5门窗横框标高5用钢尺检查6门窗竖向偏离中心4用钢尺检查7双层门窗内外框中
6、心距5用钢尺检查8门、窗框、扇配合间隙2塞尺检查9无下槛时，门扇与地面间留缝48用楔形塞尺检查6应注意的质量问题6.1 铁脚固定不符合要求：原预留洞与铁脚位置不符，安装前未检查和处理，在安装时有的任意将铁脚用气焊烧法，有的将铁脚打弯后勉强塞入孔内，严重影响钢窗的安装的牢固度。6.2 上下钢门窗不顺直，左右钢门窗标高不一致：未按操作工艺要点进行施工，施工前未找规矩，安装时没挂线。6.3 开关不灵活：抹灰时吃口影响门窗开关的灵活，安装时垂直方正未找好，门窗劈棱和窜角。要求在钢门窗安装后进行开关，看是否灵活，对影响其开关的抹灰层剔去重新补抹，门扇劈棱和窜角的应调整。6.4 开启方向不到位：抹灰的口角
7、不方正，抹的旋脸下垂，凸线不直，直接影响门窗的开启。要求抹灰时严格按验评标准施工，对不合格的点要修好后再交门窗安装。6.5 钢窗调整、找方或补焊、气割等处理不认真，焊药药皮不砸，补焊处不用钢挫挫平，不补刷防锈漆。6.6 钢窗披水不全：有的安装时窗号使用错误，钢窗保管不好。应认真核对窗号，符合要求后再安装，在堆放时注意对披水的保护。6.7 五金配件不齐全、不配套、施工时丢失，二次补配与原牌号不符：要求钢门窗与五金配件同时加工配套进场，并考虑合理的损坏率，一次加工定货备足。7环保措施7.1 进行钢门窗焊接时，作业点周围设围档以防止火花飞溅，并保证通风良好，应戴防毒面具以防有毒害废弃物引起的中毒。7
8、.2 焊接后应及时回收可再利用的焊药焊剂，并将废弃的焊条、钢筋头分类放在非燃的容器内，不许乱扔，同时清理下来的药皮、药渣交由环保部门统一处理。7.3 进行钢门窗油漆时应避免空气污染，垃圾污染（废油刷、油漆桶、稀料桶、废砂布、废手套等应分类回收处理，严禁直接倒入垃圾池）。7.4 清洗油刷用的稀料应用专用器具盛放，严禁直接洒落地面，废料需定向回收，交有资质的单位统一处理。8成品保护8.1 钢门窗进场后，应按规格、型号分类存放，然后挂牌并标明其规格型号和数量，用帆布或塑料布盖好，严防乱堆乱放，防止钢窗变形和生锈。8.2 钢门窗运输时要轻拿轻放，并采取保护措施，避免挤压、磕碰，防止变形损坏。8.3抹灰时残留在钢窗及钢门框扇上的砂浆应及时清理干净。8.4脚手架严禁以钢门窗为固定点和架子的支点，禁止将架子拉、绑在钢门窗和窗扇上，防止钢门窗移位变形。8.5拆架子时，注意有开启的门窗扇关上后，再落架子，防止撞坏钢窗。9安全措施9.1 钢门窗焊接作业前应穿戴好防护用品，电焊机外壳应做接零和接地保护,要设单独开关，按规范要求接线，并安装防护罩。9.2 氧气瓶表面及焊割工具严禁粘油脂，必须设置回火防止器，以保安全。9.3 钢门窗油漆施工时必须通风良好，现场严禁火源。
