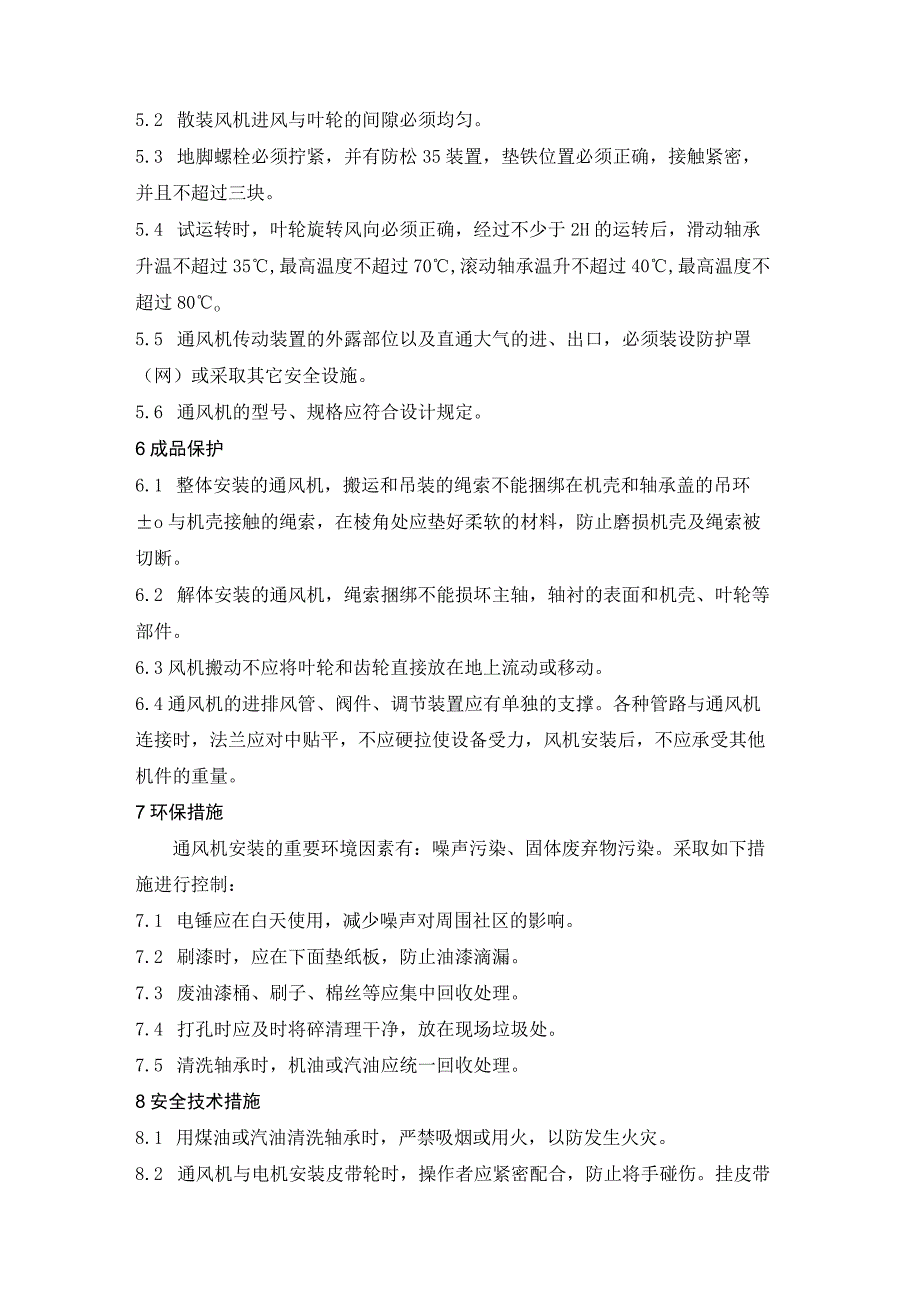

通风机安装作业指导书.docx_第2页
第2页 / 共3页
通风机安装作业指导书.docx_第3页
第3页 / 共3页
亲,该文档总共3页,全部预览完了,如果喜欢就下载吧!
资源描述

《通风机安装作业指导书.docx》由会员分享,可在线阅读,更多相关《通风机安装作业指导书.docx(3页珍藏版)》请在第壹文秘上搜索。

1、通风机安装作业指导书1目的规范通风机安装工艺,加强通风机安装的过程控制,提高安装质量。对通风机安装的重要环境因素进行控制,减少对环境的影响。2依据2.1 机械设备安装工程施工及验收通用规范2.2 建筑工程施工质量验收检查用表2.3 工程建设标准强制性条文。2.4 公司综合管理体系文件。3施工准备3.1 施工现场环境:除机房内的装修和地面未完外,基本具备安装条件。3.2 主要机具:倒角机、滑轮、绳索、撬棍活扳手、高凳、电锤。4施工方法4.1 操作工艺流程:基础验收一开箱检查一搬运一清洗一安装、找平找正一试运转f检查验收。4.2做法要求4.2.1 风机安装前应在基础表面铲除麻面,以使二次浇灌的碎或

2、水泥砂浆能与基础紧密结合。4.2.2 风机设备开箱检查,应按设备清单核实叶轮、机壳和其它部位的主要尺寸,检查出风口的位置是否按图纸施工,并做好检查记录。4.2.3 风机设备安装前,应将轴承、传动部位及调节机构进行拆卸、清洗。装配后使其传动、调节灵活。4.2.4整体安装风机吊装时直接放置在基础上,用垫铁找平找正。垫铁一般应放在地脚螺栓两侧,斜垫铁必须成对使用。4.2.5通风机出口的接出风管应顺时轮旋转方向直接弯管。在现场条件允许的情况下应保证出口至弯管内设导流叶片弥补。5质量标准5.1 风机叶轮严禁与壳体碰擦。5.2 散装风机进风与叶轮的间隙必须均匀。5.3 地脚螺栓必须拧紧,并有防松35装置,

3、垫铁位置必须正确,接触紧密,并且不超过三块。5.4 试运转时,叶轮旋转风向必须正确,经过不少于2H的运转后,滑动轴承升温不超过35,最高温度不超过70,滚动轴承温升不超过40,最高温度不超过80o5.5 通风机传动装置的外露部位以及直通大气的进、出口,必须装设防护罩(网)或采取其它安全设施。5.6 通风机的型号、规格应符合设计规定。6成品保护6.1 整体安装的通风机,搬运和吊装的绳索不能捆绑在机壳和轴承盖的吊环o与机壳接触的绳索,在棱角处应垫好柔软的材料,防止磨损机壳及绳索被切断。6.2 解体安装的通风机,绳索捆绑不能损坏主轴,轴衬的表面和机壳、叶轮等部件。6.3风机搬动不应将叶轮和齿轮直接放

4、在地上流动或移动。6.4通风机的进排风管、阀件、调节装置应有单独的支撑。各种管路与通风机连接时,法兰应对中贴平,不应硬拉使设备受力,风机安装后,不应承受其他机件的重量。7环保措施通风机安装的重要环境因素有:噪声污染、固体废弃物污染。采取如下措施进行控制:7.1 电锤应在白天使用,减少噪声对周围社区的影响。7.2 刷漆时,应在下面垫纸板,防止油漆滴漏。7.3 废油漆桶、刷子、棉丝等应集中回收处理。7.4 打孔时应及时将碎清理干净,放在现场垃圾处。7.5 清洗轴承时,机油或汽油应统一回收处理。8安全技术措施8.1 用煤油或汽油清洗轴承时,严禁吸烟或用火,以防发生火灾。8.2 通风机与电机安装皮带轮时,操作者应紧密配合,防止将手碰伤。挂皮带时,操作者不要把手指深入皮带轮内,防止发生事故。8.3 电锤的绝缘线应良好,无破损,插座完好。
