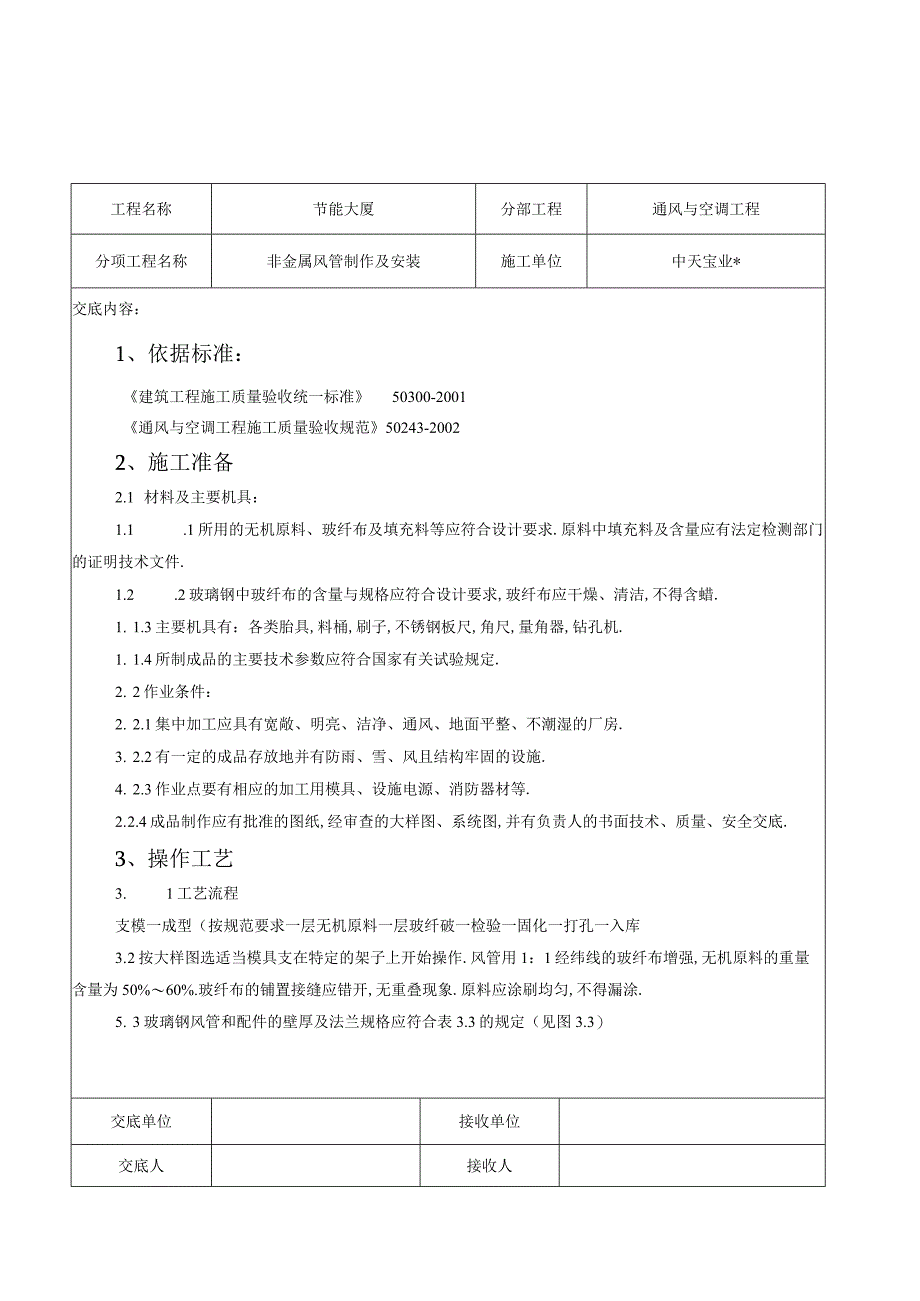

1、工程名称节能大厦分部工程通风与空调工程分项工程名称非金属风管制作及安装施工单位中天宝业*交底内容：1、依据标准：建筑工程施工质量验收统一标准50300-2001通风与空调工程施工质量验收规范50243-20022、施工准备2.1 材料及主要机具：1.1 .1所用的无机原料、玻纤布及填充料等应符合设计要求.原料中填充料及含量应有法定检测部门的证明技术文件.1.2 .2玻璃钢中玻纤布的含量与规格应符合设计要求,玻纤布应干燥、清洁,不得含蜡.1. 1.3主要机具有：各类胎具,料桶,刷子,不锈钢板尺,角尺,量角器,钻孔机.1. 1.4所制成品的主要技术参数应符合国家有关试验规定.2. 2作业条件：2.
2、 2.1集中加工应具有宽敞、明亮、洁净、通风、地面平整、不潮湿的厂房.3. 2.2有一定的成品存放地并有防雨、雪、风且结构牢固的设施.4. 2.3作业点要有相应的加工用模具、设施电源、消防器材等.2. 2.4成品制作应有批准的图纸,经审查的大样图、系统图,并有负责人的书面技术、质量、安全交底.3、操作工艺3. 1工艺流程支模一成型（按规范要求一层无机原料一层玻纤破一检验一固化一打孔一入库3. 2按大样图选适当模具支在特定的架子上开始操作.风管用1：1经纬线的玻纤布增强,无机原料的重量含量为50%60%.玻纤布的铺置接缝应错开,无重叠现象.原料应涂刷均匀,不得漏涂.5. 3玻璃钢风管和配件的壁厚

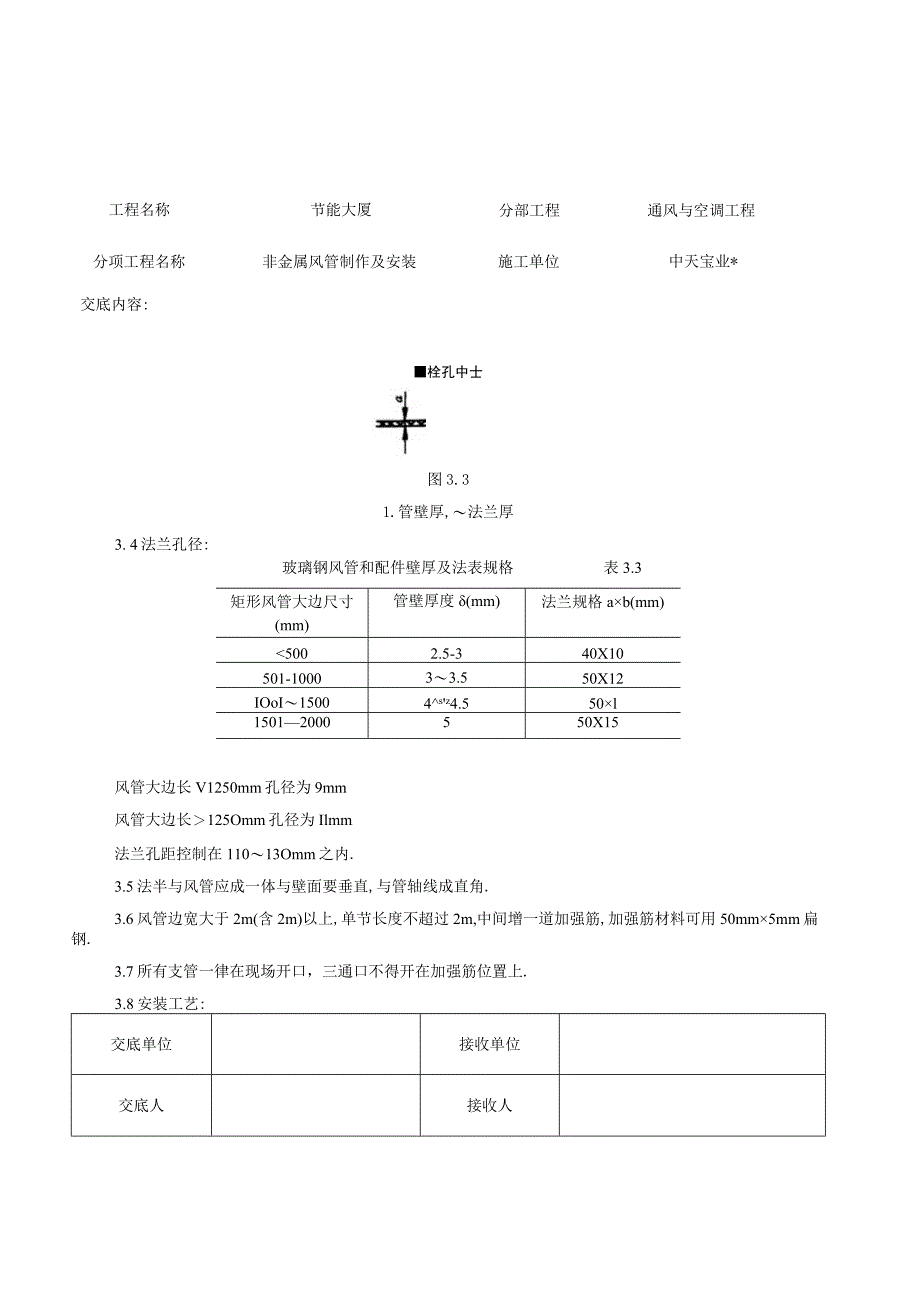

3、及法兰规格应符合表3.3的规定（见图3.3）交底单位接收单位交底人接收人工程名称节能大厦分部工程通风与空调工程分项工程名称非金属风管制作及安装施工单位中天宝业*交底内容:栓孔中士图3.31.管壁厚,法兰厚3. 4法兰孔径:矩形风管大边尺寸(mm)管壁厚度(mm)法兰规格ab(mm)5002.5-340X10501-100033.550X12IOoI15004sz4.550l15012000550X15玻璃钢风管和配件壁厚及法表规格表3.3风管大边长V1250mm孔径为9mm风管大边长125Omm孔径为Ilmm法兰孔距控制在11013Omm之内.3.5法半与风管应成一体与壁面要垂直,与管轴线成直

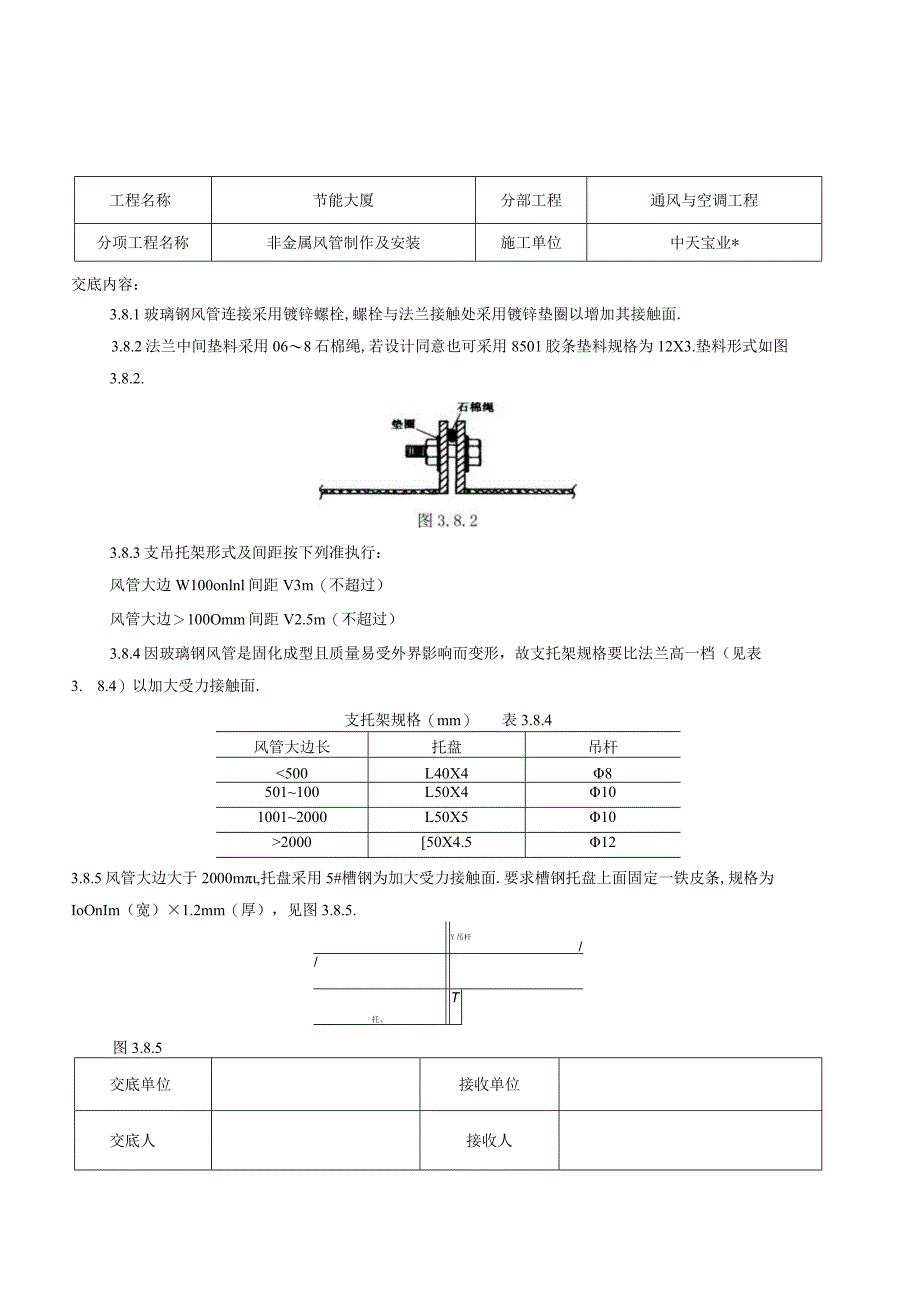

4、角.3.6风管边宽大于2m(含2m)以上,单节长度不超过2m,中间增一道加强筋,加强筋材料可用50mm5mm扁钢.3.7所有支管一律在现场开口，三通口不得开在加强筋位置上.3.8安装工艺:交底单位接收单位交底人接收人工程名称节能大厦分部工程通风与空调工程分项工程名称非金属风管制作及安装施工单位中天宝业*交底内容：3.8.1玻璃钢风管连接采用镀锌螺栓,螺栓与法兰接触处采用镀锌垫圈以增加其接触面.3.8.2法兰中间垫料采用068石棉绳,若设计同意也可采用8501胶条垫料规格为12X3.垫料形式如图3.8.2.3.8.3支吊托架形式及间距按下列准执行：风管大边W100onlnl间距V3m（不超过）风
5、管大边100Omm间距V2.5m（不超过）3.8.4因玻璃钢风管是固化成型且质量易受外界影响而变形，故支托架规格要比法兰高一档（见表3. 8.4）以加大受力接触面.支托架规格（mm）表3.8.4风管大边长托盘吊杆200050X4.5123.8.5风管大边大于2000m,托盘采用5#槽钢为加大受力接触面.要求槽钢托盘上面固定一铁皮条,规格为IoOnIm（宽）1.2mm（厚），见图3.8.5.Y吊杆/托、T图3.8.5交底单位接收单位交底人接收人工程名称节能大厦分部工程通风与空调工程分项工程名称非金属风管制作及安装施工单位中天宝业*交底内容：3. 8.6所有风管现场开洞、孔位置规格要正确、要求先打
6、眼后开洞.3 .9验收每批产品之后,将检查结果上报监理工程师审核,不合格的产品不能用于工程安装，责任供货单位或厂家进行处理.4 .10成品抽查率按系统的5%进行检验.4质量标准4.1玻璃钢风管内表面应平整光滑（手感好），外表面应整齐美观,厚度均匀,边缘无毛刺,不得有气泡（气孔）分层现象,外表面不得扭曲、不平度不大于3mm,内外壁的直线度每米不大于5mm.4. 2法兰与风管应成一体与壁面要垂直,与管轴线成直角.不垂直度不大于2mm.4. 3法兰自身表面应平整,不平度不大于2%。.4.4法兰孔要打在法兰中心线（除去壁厚），并保证在一条直线上.误差不得超过2mm.4.5风管两对角线之差不大于3mm.
7、4. 6管表面气泡数量每平米不得多于5个,气泡单个面积不大于IOmm2.4.7每节管可见裂纹,不得超过二处,裂纹不得超过管长的十分之一,裂纹距管边缘不得小于50mm,管件严禁有贯通性裂纹.4、质量标准4. 1一般规定4.1.1 本章适用于建筑工程通风与空调工程中,使用的金属、非金属风管与复合材料风管或风道的加工、制作质量的检验与验收.4.1.2 对风管制作质量的验收,应按其材料、系统类别和使用场所的不同分别进行,主要包括风管的材质、规格、强度、严密性与成品外观质量等项内容.4.1.3 风管制作质量的验收,按设计图纸与50243-2002的规定执行.工程中所选用的购风管,还必须提供相应的产品合格
8、证明文件或进行强度和严密性的验证,符合要求的方可使用.4.1.4 通风管道规格的验收,风管以外径或外边长为准,风道以内径或内边长为准.通风管道的规格宜按照表4.1.4-1,表4.1.4-2的规定.圆形风管应优先采用基本系列.非规则椭圆型风管参照矩型风管，并以长径平面边长及短径尺寸为准.交底单位接收单位交底人接收人2008年10月15日工程名称节能大厦分部工程通风与空调工程分项工程名称非金属风管制作及安装施工单位中天宝业*交底内容：表4.1.4T圆形风管规格(mm)风管直径D基本系列辅助系列基本系列辅助系列100802502409028026012011032030014013036034016
9、01504003801801704504202001905004802202105605306306001250118070067014001320800750160015009008501800170010009502000190011201060表4.1.4-2矩形风管规格(mm)风管边长1203208002000400016040010002500一20050012503000一25063016003500一4.1.5风管系统按其系统的工作压力划分为三个类别,其类别划分应符合表4.L5的规定.表4.L5风管系统类别划分系统类别系统工作压力P(Pa)密封要求低压系统内500接缝和接管连接处
10、严密中压系统5001500接缝和接管连接处增加密封措施交底单位接收单位交底人接收人工程名称节能大厦分部工程通风与空调工程分项工程名称非金属风管制作及安装施工单位中天宝业*交底内容：4. 4.1.6镀锌钢板及各类含有复合保护层的钢板,应采用咬口连接或斜接,不得采用影响其保护层防腐性能的焊接连接方法.5. 1.7风管的密封,应以板材连接的密封为主,可采用密封胶嵌缝和其他方法密封.密封胶性能应符合使用环境的要求,密封面宜设在风管的正压侧.4. 2主控项目4.1.1 非金属风管的材料品种、规格、性能与厚度等应符合设计和现行国家产品标准的规定.当设计无规定时,应按50243-2002执行.硬聚氯乙烯风管
11、板材的厚度,不得小于表4.2.IT或表4.2.1-的规定;有机玻璃钢风管板材的厚度,不得小于表4.2.1-3的规定;无机玻璃钢风管板材的厚度符合表4.2.1-4的规定,相应的玻璃布层数不应少于表4.2.1-5的规定,其表面不得出现返卤或严重泛霜.用于高压风管系统的非金属风管厚度应按设计规定.表4.2.IT中、低压系统硬聚氯乙烯圆形风管板材厚度(mm)风管直径D板材厚度D3203.0320D6304.0630D10005.01000D20006.0表4.2.1-2中、低压系统硬聚氯乙烯矩形风管板材厚度(mm)风管长边尺寸b板材厚度b3203.0320b5004.0500b8005.0800b12
12、506.01250b20008.0交底单位接收单位交底人接收人工程名称节能大厦分部工程通风与空调工程分项工程名称非金属风管制作及安装施工单位中天宝业*交底内容：表4.2.1-3中、低压系统有机玻璃钢风管板材厚度(Inm)圆形风管直径D或短形风管长边尺寸b壁厚D(b)2002.5200D(b)4003.2400D(b)6304.0630D(b)10004.81000D(b)20006.2表4.2.1-4中、低压系统无机玻璃钢风管板材厚度(三)圆形风管直径D或短形风管长边尺寸b壁厚D(b)3002.53.5300D(b)5003.54.5500D(b)10004.55.51000D(b)15005.56.5150020007.58.5表4.2.1-5中、低压系统无机玻璃钢风管玻璃纤维布厚度与层数(mm)圆形风管直径D或矩形风管长边b风管管体玻璃纤维布厚度风管法兰玻璃纤维布厚度0.30.40.30.4玻璃才6层数D(b)3005487300D(b)50075108500D(b)1000861391000D(b)1500971410150020001492016检查数量:按材料与风管加工批数量抽查10%,不得少于5
