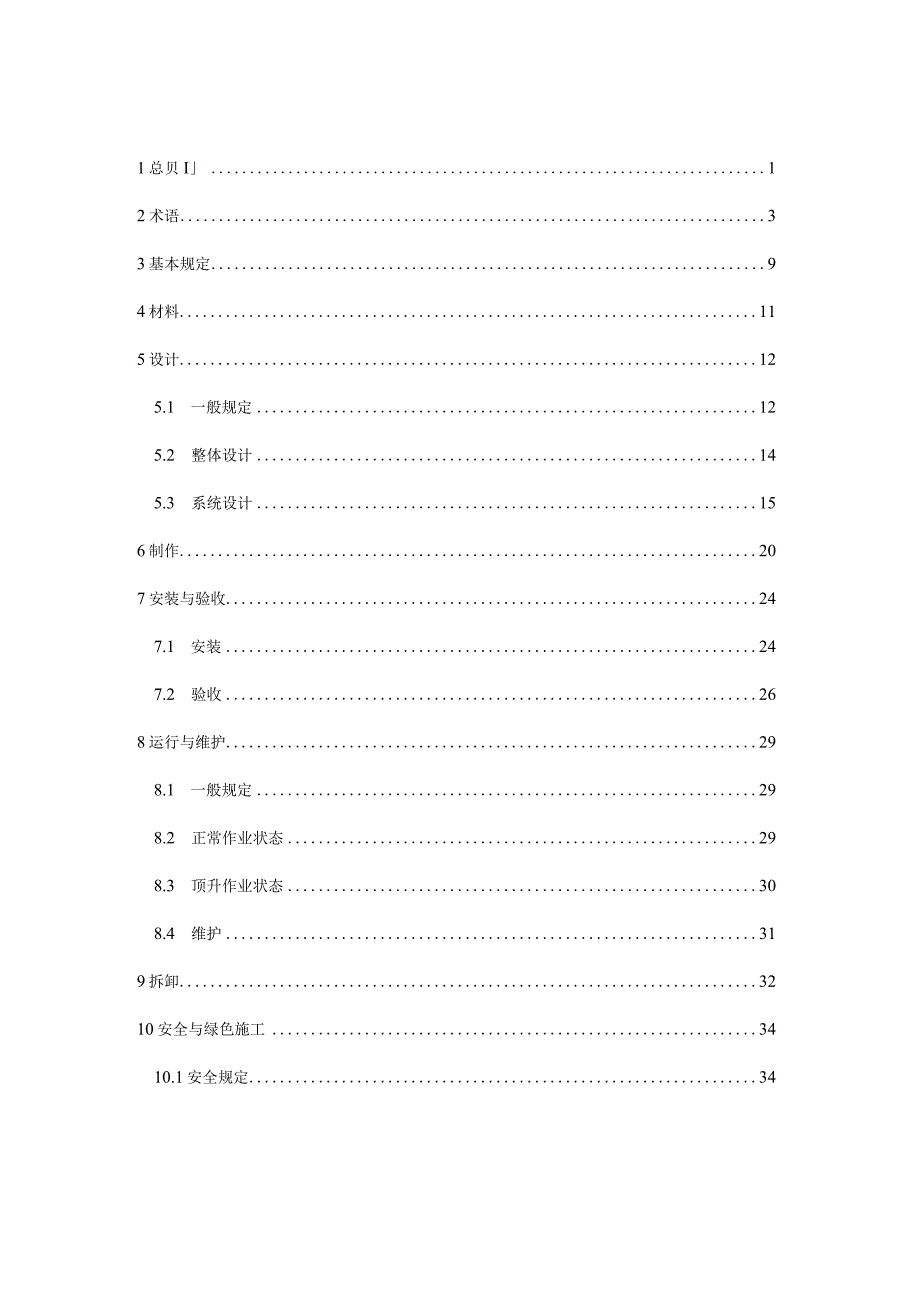

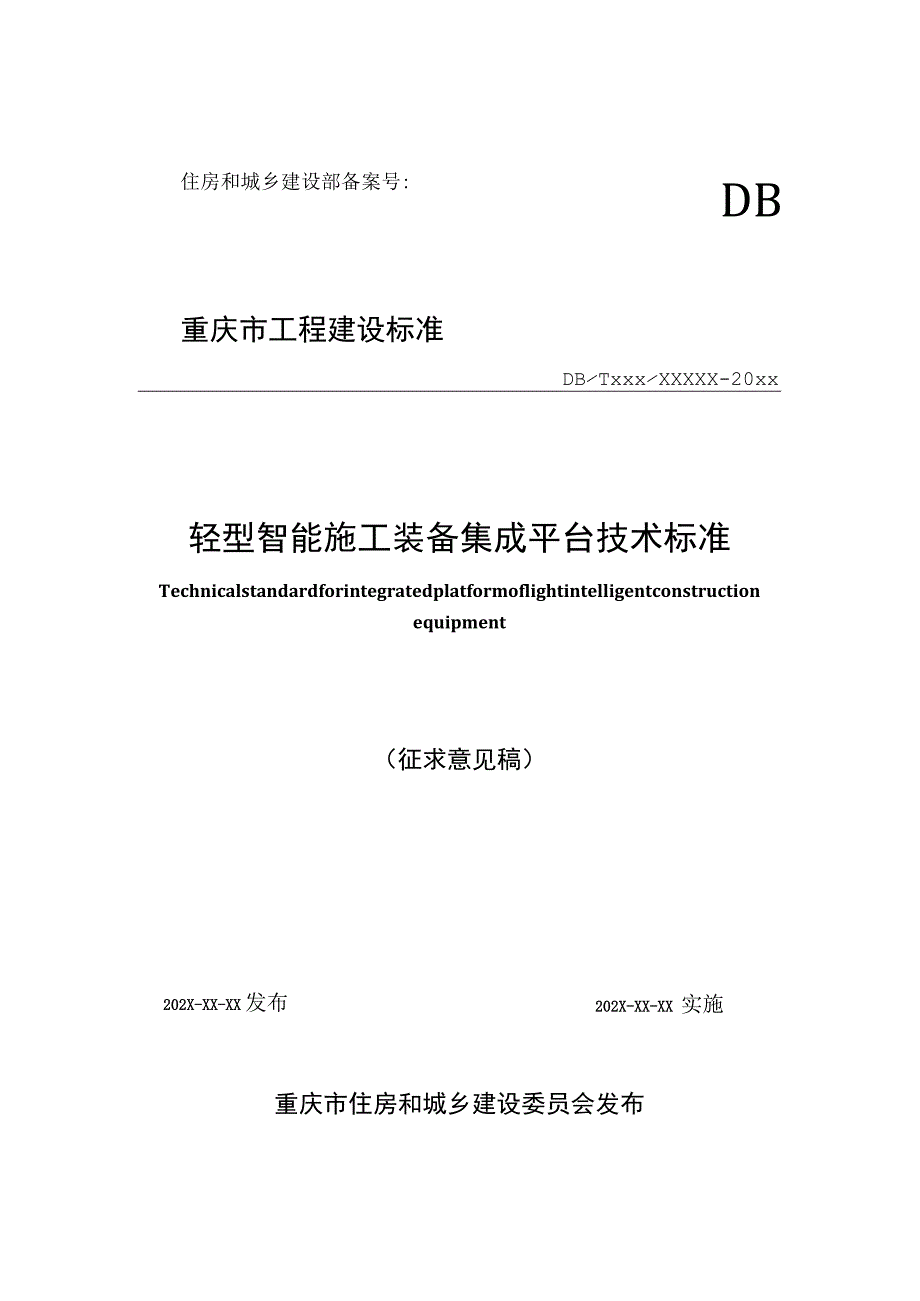

1、DB住房和城乡建设部备案号:重庆市工程建设标准DBTxxxXXXXX-20xx轻型智能施工装备集成平台技术标准Technicalstandardforintegratedplatformoflightintelligentconstructionequipment（征求意见稿）202X-XX-XX 实施202X-XX-XX发布重庆市住房和城乡建设委员会发布1总贝I12术语33基本规定94材料115设计125.1 一般规定125.2 整体设计145.3 系统设计156制作207安装与验收247.1 安装247.2 验收268运行与维护298.1 一般规定298.2 正常作业状态298.3 顶升作

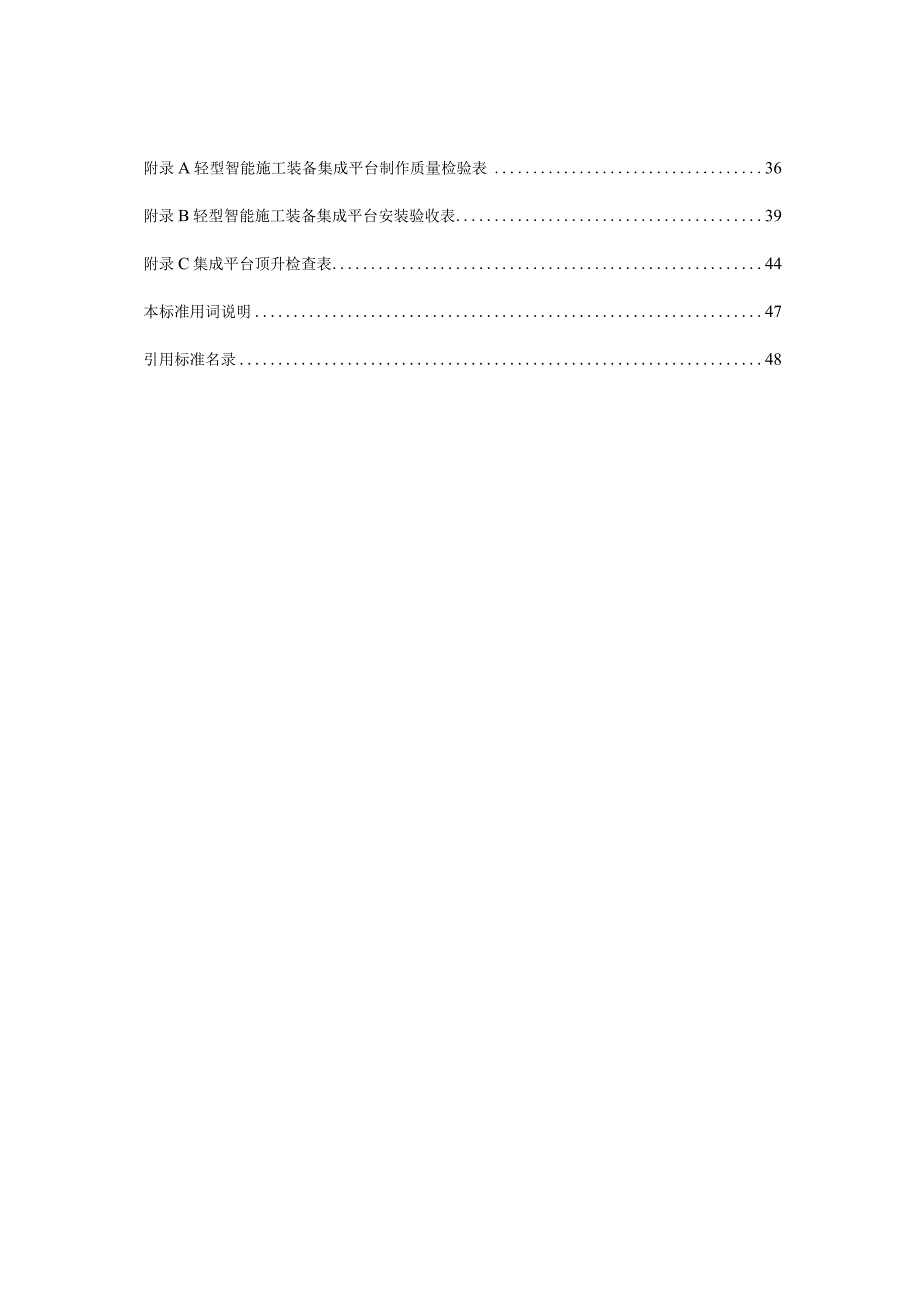

2、业状态308.4 维护319拆卸3210安全与绿色施工3410.1安全规定34附录A轻型智能施工装备集成平台制作质量检验表36附录B轻型智能施工装备集成平台安装验收表39附录C集成平台顶升检查表44本标准用词说明47引用标准名录48Contents1 GeneralProvisions12 Terms33 BasicRequirements94 Materials115 Design125.1 Generalrequirements125.2 Overalldesign145.3 DesigningSystems156 Manufacture207 Installationandaccepta
3、nce247.1 Install247.2 acceptancecheck268 Operationandmaintenance298.1 Generalrequirements298.2 Normaloperationcondition298.3 Jackingoperationstatus308.4 Maintain319 Dismantle3210 Safeandgreenconstruction3410.1 Safetyrequirement34AppendixALightintelligentconstructionequipmentintegrationplatformtomake
4、qualityacceptancetable36AppendixBLightintelligentconstructionequipmentintegratedplatforminstallationacceptancetable39AppendixCLightintelligentconstructionequipmentintegratedplatformjackingchecklist44ExplanationofWordinginThisStandcird471.istofQuotedStandards481总则1.0.1为在建筑施工中贯彻执行国家的技术经济政策，做到安全适用、技术先进
5、、经济合理、确保质量，制定本标准。【条文说明】轻型智能施工装备集成平台利用设备集成、附墙支座、空间可变框架等方式提高了施工效率、改善了施工作业环境，其主要特点是：将用于高层建筑施工的施工升降机、布料机、模板、临水临电等生产设备设施（以上统称为集成装备）集成于集成平台上，集成装备随集成平台同步顶升，大幅提高施工效率。采用低位支承的理念和附墙支座支承的创新技术，将支承点放置在新浇筑混凝土楼层以下，混凝土龄期长，强度高，承载力大，集成平台顶升不受新浇筑的混凝土龄期限制，施工速度快。采用空间钢框架作为集成平台受力骨架，抗风能力强，一般可抵抗14级大风；空间钢框架形状可变，可适应墙体内收、外扩或倾斜等情
6、况。集成平台立面跨越58个标准层，可同时提供钢筋绑扎、混凝土浇筑、混凝土养护的作业面，各工序同步、流水施工，高效作业。平面、立面均采用全封闭安全防护，确保施工作业安全。鉴于以上特点，集成平台施工技术迅速发展，已在国内多个高层建筑中得到应用。已有的集成平台由各施工单位和专业厂家共同设计，专业厂家生产。然而，各施工单位在集成平台的设计、制作、安装及施工管理上存在差异，为规范集成平台的设计、制作、安装、验收、运行、维护、拆卸，做到技术先进、经济合理、安全适用，特制定本标准。1.0.2本标准适用于高层或超高层建筑施工所使用的轻型智能施工装备集成平台的设计、制作、安装、验收、运行、维护及拆卸。【条文说明
7、】本标准仅针对集成平台的设计、制作、安装、验收、运行、维护及拆卸编写，有关钢结构工程、混凝土工程施工中的一般技术问题应参照国家现行有关标准执行。1.0.3轻型智能施工装备集成平台的设计、制作、安装、验收、运行、维护及拆卸，除符合本标准外，尚应符合国家现行有关标准的规定【条文说明】根据标准编写及标准间关系的有关规定，本规范总则中应反映其他相关标准、规范的作用。2术语2.0.1轻型智能施工装备集成平台Lightintelligentconstructionequipmentintegrationplatform采用附墙支座及空间全钢框架结构作为受力骨架的用于高层或超高层建筑施工的轻型智能化施工装备
8、集成平台系统，其包括支承系统、钢平台系统、动力及智能控制系统、模板系统、挂架系统、安全防护系统、监测系统、集成装备及集成设施，简称集成平台。集成平台具有集成液压自动布料机、自动开合雨棚、自动喷淋等智能功能。【条文说明】集成平台包括支承系统、钢平台系统、动力及控制系统、挂架系统、监测系统，集成装备施工升降机、布料机等施工装备，模板、操作架、临水临电等施工设施。支承系统附着在混凝土结构上，钢平台系统立在支承系统上，挂架系统依附于钢平台系统，当新浇筑的混凝土脱模，且上层钢筋绑扎完毕后，动力及控制系统带动集成装备整体上升一层，反复循环作业，监测系统可实时监控集成平台运行状态。如图2.0.1所示：图2.
9、0.1集成平台体系示意图I-支撑系统；2-钢平台系统；3-动力及控制系统；4-挂架系统；5-吊挂模板；6-混凝土液压布料机；A-顶部平台堆载层；B-贝雷架桁架层；C-钢筋绑扎作业层；D-模板作业层；E-混凝土养护层；E、F、G-附墙支座受力层2.0.2支承系统supportingsystem位于集成平台下部，承担集成平台的荷载，并将荷载传递给混凝土的承力部件，包括多个支承点，每个支承点包括附墙支座、C型套架等。【条文说明】支承系统组成如图2.0.27所示：5-下换步换向盒；6-液压油缸；7-上换步换向盒集成平台运行按照其荷载条件及支承状态可分为作业、顶升和提升三个阶段（图2.0.2-2）o不同
10、的阶段支承系统的传力方式也不同，在作业时，附墙支座受力，集成平台荷载通过导就立柱传递至附墙支座。在顶升时，集成平台荷载通过换向盒传递至顶升油缸，再由顶升油缸及C型套架传递至附墙支座。在提升时，由换向盒及导轨立柱传递至附墙支座。D（1）施工作业（2）油缸顶升（3）油缸回收图2.0.2-2支承系统传力路径2.0.3钢平台系统steelframesystem钢平台系统由上、下弦杆和腹杆以及上弦杆顶面铺设的花纹钢板组成，是用以承载模板、挂架及集成装备的空间桁架结构。【条文说明】钢平台系统为各类设备设施的载体，在整个集成平台体系中起到中枢与纽带的作用。2.0.4动力及智能控制系统Powerandinte
11、lligentcontrolsystem为集成平台沿主体结构整体顶升或提升提供动力的装置，包括动力油缸、传动与控制组件、液压泵站。2.0.5挂架系统scaffoldingsystem附着在钢平台系统上，是外立面施工的操作架和防护架，包括挑梁、滑轮、吊杆、立面防护网、翻板、楼梯、走道板、兜底防护等。【条文说明】挂架系统可为施工作业人员提供操作面、交通通道和安全防护。2.0.6监测系统monitoringsystem用于对集成平台使用情况进行检查、量测和监测的装置及配套的远程控制系统。【条文说明】监测系统可实时监测集成平台的运行状态，确保集成平台安全运行。2.0.7附墙支座Attachedwall
12、support将集成平台荷载传递给混凝土墙柱的传力部件，包括支座底板、附墙挂爪和挂爪销轴。2.0.8固定件fixedmember固定附墙支座的部件，固定件与附墙支座分别布置在主体结构墙体两侧，通过对拉杆件进行连接。2.0.9C型套架TypeCsleeve将集成平台荷载传递至附墙支座的传力支架，包括换向盒连接板和复位挂靴。2.0.10爪靴clawshoring承力件上的传力部件，通过与支承架上的挂爪相互咬合进行传力。2.0.11导轨立柱Guiderailcolumn钢平台和附墙支座之间的承力结构。2.0.12换向盒Reversingbox用以调整导轨立柱与顶升油缸的传力方向，可自由翻转。2.0.
13、13顶升油缸jackingcylinder带动集成平台沿主体结构爬升的液压油缸。2.0.14传动与控制组件driveandcontrolcomponent将液压泵站的动力传递至顶升油缸，控制动力及控制系统运行并监测运行状态的组合部件。2.0.15集成装备及集成设施integratedequipment装配于集成平台上的施工设备及设施，主要包括布料机、消防水箱、可开合雨棚、自动喷淋等。2.0.16正常作业状态Normaloperatingcondition集成平台固定于建筑物上，利用集成平台进行施工的状态。【条文说明】监控顶升油缸是否按输入指令正常工作的组合部件，主要包括安装于顶升油缸上的压力传
14、感器和位移传感器，用于控制油缸行程的电磁阀组以及中央控制台。2.0.17顶升作业状态JaCkingoperationstatus集成平台本身向上顶升的状态。2.0.18停工状态Downtimecondition因客观因素导致建筑停止施工的状态，此时集成平台静止固定于建筑上。2.0.19运行与维护OPeratiOnandmaintenance集成平台的顶升作业和正常作业的过程，并定期对集成平台进行维护保养。3基本规定3.0.1集成平台应包括支承系统、钢平台系统、动力及智能控制系统、模板系统、挂架系统、安全防护系统、监测系统、集成装备及集成设施。3.0.2集成平台的支承系统，应符合下列规定：1能够
15、承受正常运行与维护期间可能出现的各种作用；2C型套架的形状、尺寸应满足支承立柱和顶升油缸的连接及传力要求。3.0.3集成平台的钢平台系统，应符合下列规定：1当钢平台系统局部调整时，其他部分应仍能保持原有的形状和承载力；2当单个支点发生液压油缸损坏、液压油泄露等液压油缸失效、无法承载的情况时，钢平台系统不应有过大的变形、不可修复的损坏或发生倾覆；3杆件布置位置应能满足挂架、模板的悬挂需求和集成设备设施的安置需求。3.0.4集成平台的动力及控制系统发生失效或故障时，不应对施工人员造成伤害和对集成平台带来不可逆的损坏。3.0.5集成平台的挂架系统，应符合下列规定：1在设计、安装、运行、拆除时均应考虑正、负风压对挂架的作用；2在正常使用时，不应产生影响施工人员操作的变形、晃动；3挂架和已施工的水平结构之间应具有应急逃生通道。3.0.6集成平台的监测系统，应符合下列规定：1应具备监测数据采集、分析、处理、展示和超限预警等功能；2宜具备对动
