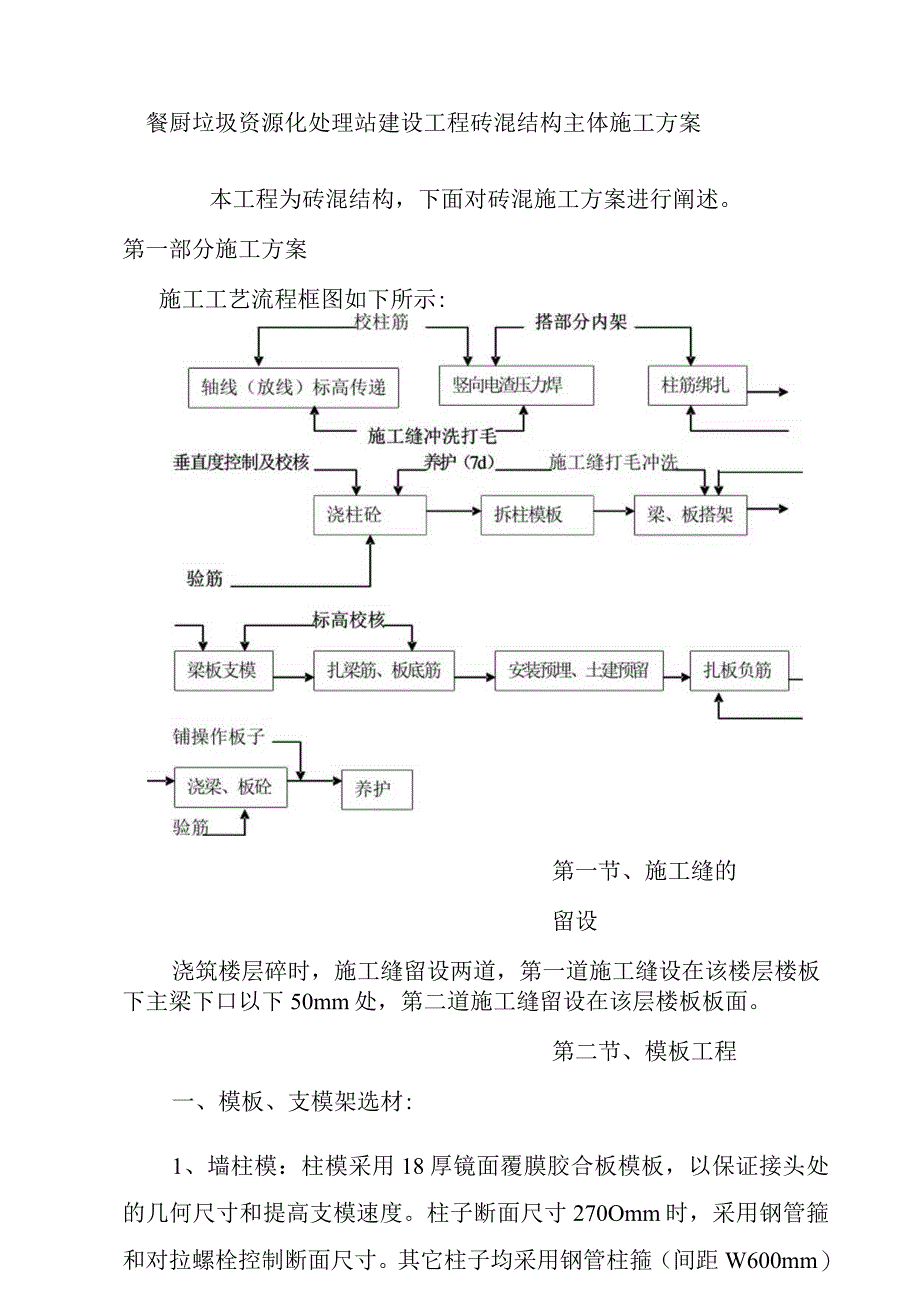

1、餐厨垃圾资源化处理站建设工程砖混结构主体施工方案本工程为砖混结构，下面对砖混施工方案进行阐述。第一部分施工方案施工工艺流程框图如下所示:第一节、施工缝的留设浇筑楼层碎时，施工缝留设两道，第一道施工缝设在该楼层楼板下主梁下口以下50mm处，第二道施工缝留设在该层楼板板面。第二节、模板工程一、模板、支模架选材:1、墙柱模：柱模采用18厚镜面覆膜胶合板模板，以保证接头处的几何尺寸和提高支模速度。柱子断面尺寸270Omm时，采用钢管箍和对拉螺栓控制断面尺寸。其它柱子均采用钢管柱箍（间距W600mm）控制断面尺寸，支撑架必须与梁架及楼板满堂架连成整体。2、梁模：采用胶合板模板，梁底模按3/1000起拱（

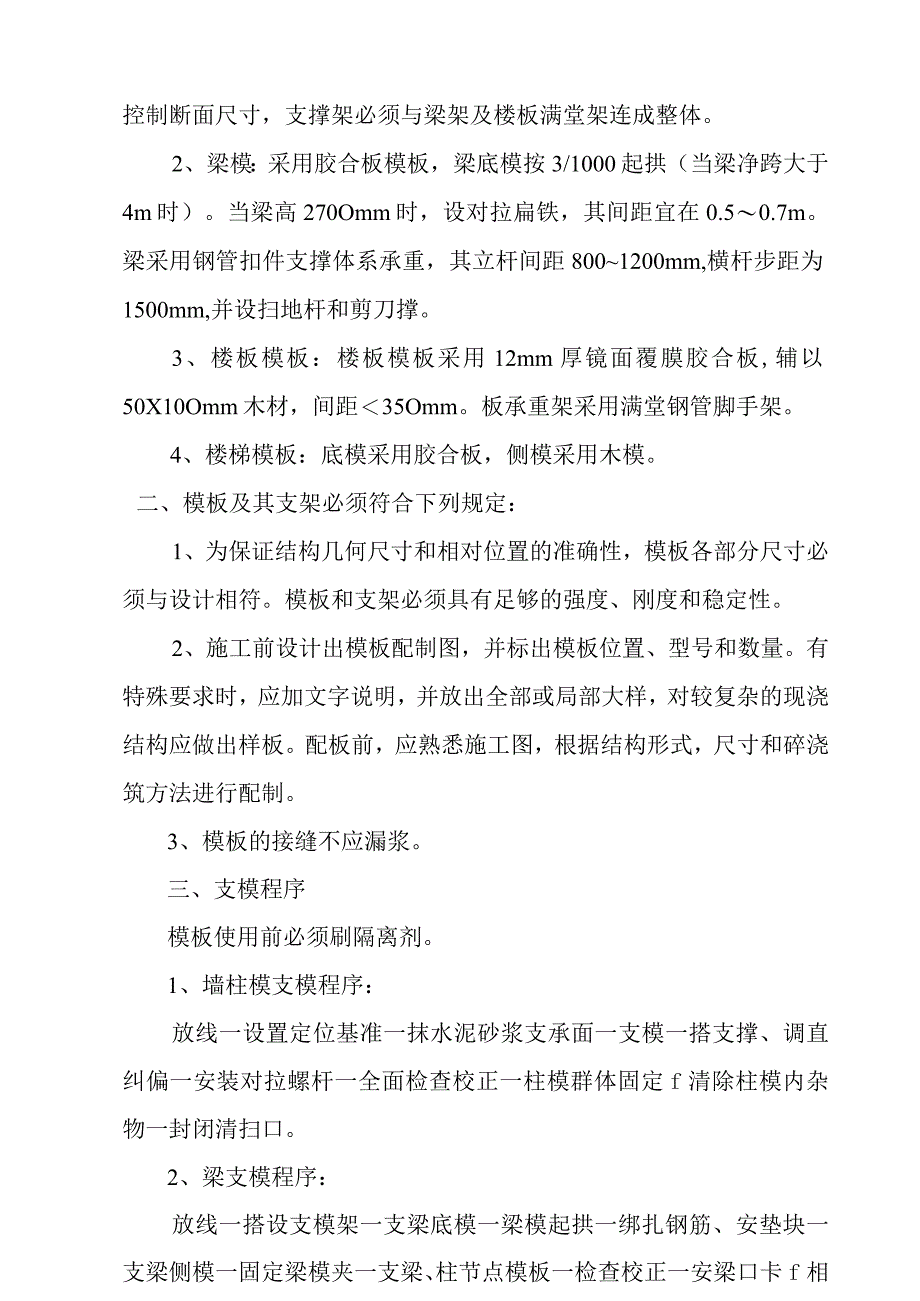

2、当梁净跨大于4m时）。当梁高270Omm时，设对拉扁铁，其间距宜在0.50.7m。梁采用钢管扣件支撑体系承重，其立杆间距8001200mm,横杆步距为1500mm,并设扫地杆和剪刀撑。3、楼板模板：楼板模板采用12mm厚镜面覆膜胶合板,辅以50X10Omm木材，间距35Omm。板承重架采用满堂钢管脚手架。4、楼梯模板：底模采用胶合板，侧模采用木模。二、模板及其支架必须符合下列规定：1、为保证结构几何尺寸和相对位置的准确性，模板各部分尺寸必须与设计相符。模板和支架必须具有足够的强度、刚度和稳定性。2、施工前设计出模板配制图，并标出模板位置、型号和数量。有特殊要求时，应加文字说明，并放出全部或局部

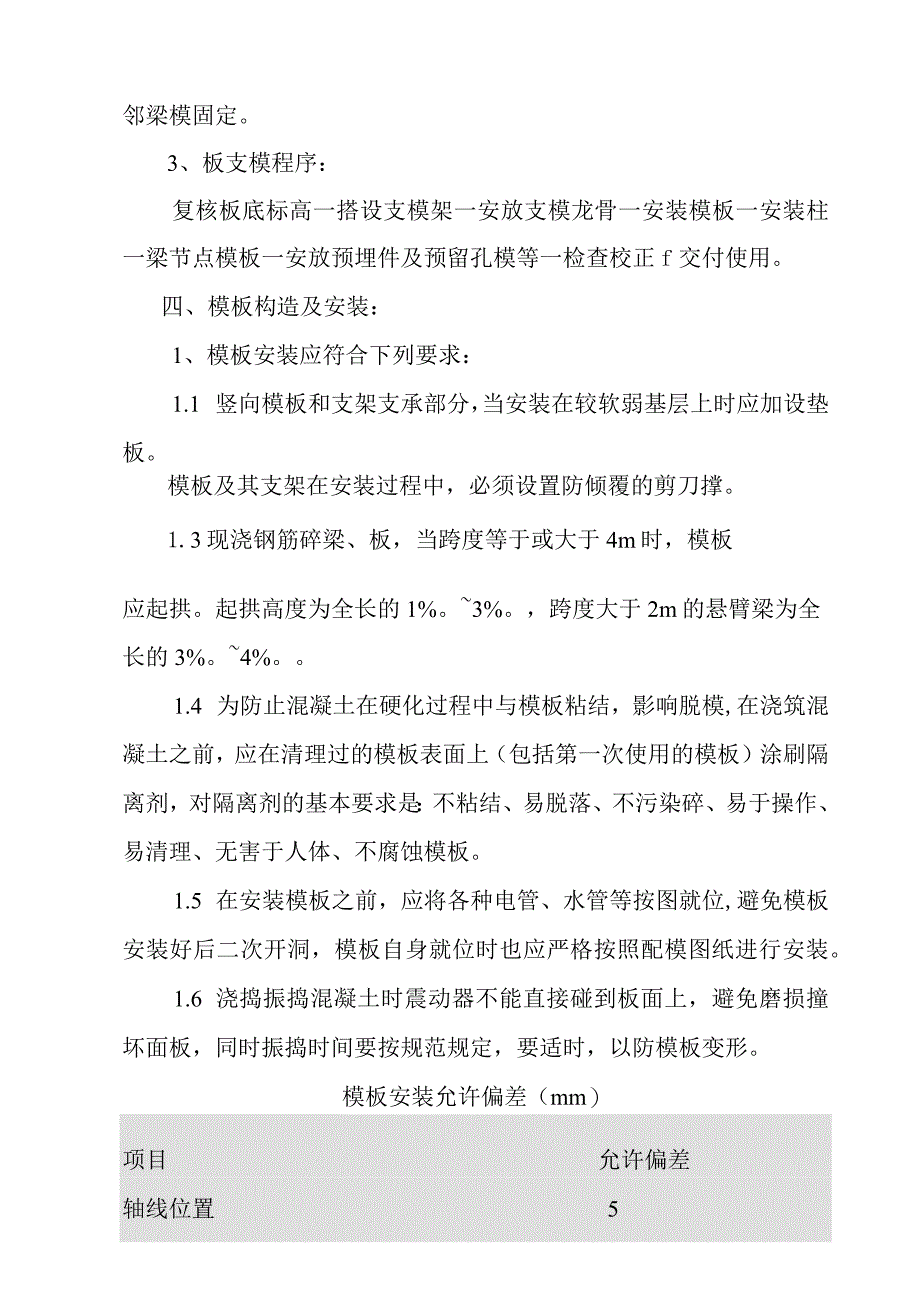

3、大样，对较复杂的现浇结构应做出样板。配板前，应熟悉施工图，根据结构形式，尺寸和碎浇筑方法进行配制。3、模板的接缝不应漏浆。三、支模程序模板使用前必须刷隔离剂。1、墙柱模支模程序：放线一设置定位基准一抹水泥砂浆支承面一支模一搭支撑、调直纠偏一安装对拉螺杆一全面检查校正一柱模群体固定f清除柱模内杂物一封闭清扫口。2、梁支模程序：放线一搭设支模架一支梁底模一梁模起拱一绑扎钢筋、安垫块一支梁侧模一固定梁模夹一支梁、柱节点模板一检查校正一安梁口卡f相邻梁模固定。3、板支模程序：复核板底标高一搭设支模架一安放支模龙骨一安装模板一安装柱一梁节点模板一安放预埋件及预留孔模等一检查校正f交付使用。四、模板构造及
4、安装：1、模板安装应符合下列要求：1.1 竖向模板和支架支承部分，当安装在较软弱基层上时应加设垫板。模板及其支架在安装过程中，必须设置防倾覆的剪刀撑。1.3现浇钢筋碎梁、板，当跨度等于或大于4m时，模板应起拱。起拱高度为全长的1%。3%。，跨度大于2m的悬臂梁为全长的3%。4%。1.4 为防止混凝土在硬化过程中与模板粘结，影响脱模,在浇筑混凝土之前，应在清理过的模板表面上（包括第一次使用的模板）涂刷隔离剂，对隔离剂的基本要求是：不粘结、易脱落、不污染碎、易于操作、易清理、无害于人体、不腐蚀模板。1.5 在安装模板之前，应将各种电管、水管等按图就位,避免模板安装好后二次开洞，模板自身就位时也应严
5、格按照配模图纸进行安装。1.6 浇捣振捣混凝土时震动器不能直接碰到板面上，避免磨损撞坏面板，同时振捣时间要按规范规定，要适时，以防模板变形。模板安装允许偏差（mm）项目允许偏差轴线位置5底模上表面标高5基础10截面内部尺寸柱、墙、梁+4-5全高W5m6层高垂直全高5m8相邻两板表面高低差2表面平整（2m长度上）五、模板的拆除：模板拆出要预先制定好拆摸顺序，根据施工现场所在地面的温度情况，掌握好混凝土达到初凝的时间，模时不得用铁撬撬开模板，还要保护模板边角和混凝土边角，拆下的模板要及时清理，清理残渣时，严禁用铁铲、钢刷之类的工具清理，可用模板清洁剂，使其自然脱落或用木铲刮除残留混凝土。拆除模时间
6、：侧模板以不损坏碎表面及楞角时，方可拆模，底模拆除时间详下表所示：结构类型结构跨度（m）按设计的碎强度标准值的百分率（）板2,8758100梁8758100悬臂构件2752100第二节、钢筋工程本工程钢筋均在现场加工制作，负责加工墙柱、梁、板用钢筋，分件配料制作，现场绑扎。一、对钢筋原材的要求1、碎结构所采用的钢筋应符合现行国家标准的规定。2、钢筋应有出厂质量证明书或试验报告单，钢筋表面或每捆(盘)钢筋均应有标志。进场后，加工前应进行抽样试验，符合国家标准，合格后方可使用。3、钢筋在加工过程中，如发现脆断、焊接性能不良或力学性能显著不正常等现象，还应根据国家标准对该批钢筋进行化学检验。4、钢筋
7、在运输和储存时，不得损害标志，并应按批分别堆放，避免锈蚀或油污。5、钢筋的级别、种类和直径应按设计要求采用。当需代换时，应征得设计单位的同意。二、钢筋采购：钢筋采购应严格对供应商考核和提出供货要求，特别是在用于受力钢筋的部位，其钢筋在满足有关国家标准的基础上，还应满足混凝土结构工程施工质量验收规范(GB50204-2002)关于抗震结构的力学性能要求。为便于钢筋供货合理，供应商优选12家。三、钢筋材质检验：钢筋进场时材质证明必须齐全，并按试验规定取样进行力学性能，复试合格方可加工使用。四、钢筋接长方法：大于或等于16柱竖向钢筋均采用电渣压力焊接接长，楼板受力通长钢筋采用搭接接长。梁水平钢筋采用
8、闪光对焊接长及窄间隙焊接长。钢筋制作工艺流程钢筋检验和试验钢筋除锈保证符合物理性能和化学性能要求的钢筋用于制作7保证钢筋与碎之间的粘结力五、钢筋接头位置1、梁底部钢筋在支座处，上部钢筋在跨中1/3范围内，接头钢筋同一断面不得超过50%（焊接）或25%（绑扎搭接），位置错开1.3Laeo2、柱竖向钢筋每层楼板面处错开L3Lae接头。3、楼板受力通长钢筋接长底筋在支座处，负钢筋在跨中1/3范围内，其它短钢筋则按设计长度配料制作。4、楼面施工缝处钢筋处理；一般楼面不留施工缝，如遇特殊情况需留施工缝时，断面处应增加设置施工插铁，数量为主钢筋面积的30%,长度取3.0m,两端各伸入缝内1.5mo板插铁采
9、用12钢筋，放置于板中部，梁插铁用20的钢筋放于上、下受力钢筋位置。六、竖向电渣压力焊焊接工艺1、电渣压力焊焊接工艺如下：焊前准备（试焊、检验合格、调整焊接参数）一钢筋扶正对位一夹钳紧夹钢筋一安放焊条芯或铅丝圈一填石棉垫一填石棉垫一焊剂入盒一通电引弧电渣过程一断电顶压一拆夹钳一拆焊剂盒一去渣壳。不同直径钢筋焊接时，应按较小直径钢筋选择参数。焊接通电时间可延长。2、电渣压力焊接头电渣压力焊接头应逐个进行外观检查，进行力学性能试验时，应从每批接头中随机抽取3个试件做拉伸试验，本工程以每一楼层（标准层）或施工段中300个同级别钢筋接头作为一批，不足300个接头仍按一批执行。3、电渣压力焊接头外观检查
10、结果应满足如下要求：3.1 四周焊包出钢筋表面的高度应大于或等于4mm。3.2 钢筋与电焊接触处，应无烧伤缺陷。3.3 接头处的弯折角不得大于4。3.4 接头处的轴线偏移不得大于钢筋直径的0.1倍，且不得大于2mmo4、电渣压力焊接头拉伸试验结果为3个试件的抗拉强度均不能小于该级别钢筋规定的抗拉强度。当试验结果有1个试件的抗拉强度低于规定值时，应再取6个试件进行复验。复验后仍有1个试件的抗拉强度小于规定值则该批接头不合格。七、钢筋制作绑扎注意以下几个环节1、预见性的提出和处理钢筋有关设计的矛盾问题或施工难处，需核定的要及时与设计院、建设单位联系核定，做到准确认真翻样。所有钢筋下料单及翻样处理均
11、由现场综合技术组、质安组负责校审批准。2、钢筋制成的半成品进行挂牌验收，专人负责清料，质安组负责抽查。3、梁、柱节头的钢筋均很密，核心箍不允许遗漏，绑扎确实困难的部位，将箍筋制成两个型，待绑扎就位后，按搭接IOd焊接成封闭箍。4、柱的竖筋在楼面的位置加焊一层相同规格的定位箍和定位筋，以预防钢筋偏移。5、楼层负筋等安装配管完毕，再进行绑扎，楼板负筋绑扎应加12钢筋马凳，（见下图所示）间距纵横LOm；负筋绑扎好后，严禁在上面踩踏，以保证负筋位置的正确。板钢筋除靠近/例0钢前外围两行相交点全部扎牢外，中间部分的相交点可间隔交措扎牢，但必须保证受力钢筋不位移，双向受力的钢筋须全部扎牢。6、当次梁支承在
12、主梁上或次梁相互交叉时，除按设计加梁吊筋外，凡未特殊注明者，一律在梁侧将箍筋各加密四道，直径同主梁箍筋。7、为防止在浇筑时，施工人员对楼板负筋的踩踏，特搭设活动跑道，随操作面移动，同时派钢筋工值班，以便随时修正钢筋。第四节、碎工程一、本工程混凝土采用现场搅拌混凝土。二、混凝土标号砖混柱、梁、板C20楼梯及其他结构构件C20构造柱等构造构件C20四、碎输送的设置本工程混凝土的水平及垂垂直运输机具采用塔机。在楼面，操作人员上下需搭支架及马道布置。五、碎的浇筑1、每层楼碎按二次浇筑，第一次浇筑墙柱碎，第二次浇筑墙柱与梁板交界部位节点区碎和梁、板碎，楼梯随柱错半层浇筑。2、墙柱浇筑高度大于3.0m的，
13、在一则或两侧模板开设门子板，碎从门子板处的斜槽或平台灌入模内，振捣器采用高频振捣棒从顶部插入振捣。3、碎按300500mm厚分层浇筑，在有孔洞模板部位两侧应均匀下料，相对振捣。六、碎的养护及拆模1、碎的养护采用人工自然养护法。在碎浇筑完毕后的12h以内对碎加以覆盖和浇水养护，养时间当碎中无外加剂掺入时，不得少于7昼夜，当碎中有外加剂掺入时，不得少于14昼夜。2、碎的拆模：侧模在碎强度保证其表面及棱角不因拆除模板而受损坏后可拆除，底模的拆除根据早拆体系中的规定执行。七、碎试块留置本工程碎试块必须在施工现场由监理监督留置，留置组数按下面执行。1、每拌制100盘且不超过100m3的同配合比的碎，其取
14、样不得少于一次。2、每工作班拌制的同配合比的碎不足100盘时,其取样不得少于一次。3、每一现浇楼层段同配合比的碎,其取样不得少于一次。以上每次取样至少留置一组标准试件，每组三个试件应在同盘碎中取样制作。八、混凝土强度试验1、按混凝土结构工程施工质量验收规范(GB50204-2002)评定方法进行评定。2、混凝土强度试块除冬季施工外均放置在养护池(下图所示)自然养护。3、冬季施工时碎的养护池设置在有空调的室内，并保持15以上的恒温。红砖M7.5水泥砂浆砌筑、第五节、砌体结构施工1工艺流程：墙体放线一制备砂浆一砌块排列一铺砂浆一砌块就位一校正f砌块浇水砂筑镶砖一竖缝灌砂浆一勒缝2墙体放线：砌体施工
15、前，应将基础面或楼层结构面按标高找平，依据砌筑图放出第一皮砌块的轴线、砌体边线和洞口线。3砌块排列：按砌块排列图在墙体线范围内分块定尺、划线。排列砌块的方法和要求如下：砌块砌体在砌筑前，应根据工程设计施工图，结合砌块的品种、规格、绘制砌体砌块的排列图，经审核无误，按图排列砌块。砌块排列应从地基或基础面、0.00面排列，排列时尽可能采用主规格的砌块，砌体中主规格砌块应占总量的75%80%o砌块排列上、下皮应错缝搭砌，搭砌长度一般为砌块的1/2,不得小于砌块高的1/3,也不应小于150mmo外墙转角及纵横墙交接处，应将砌块分皮咬槎，交错搭砌；砌体垂直缝与门窗洞口边线应避开同缝，且不得采用豉镶砌。砌体水平灰缝厚度一般为15m,如果加钢筋网片的砌体，水平灰缝厚度为2025mm,垂直灰缝宽度为20mmo大于30m的垂直缝，应用C20的细石混凝土灌实。砌块排列尽量不镶砖或少镶豉，必须镶砖时，应用整豉平砌，且尽量分散，镶砌豉的强度不应小于砌块强
