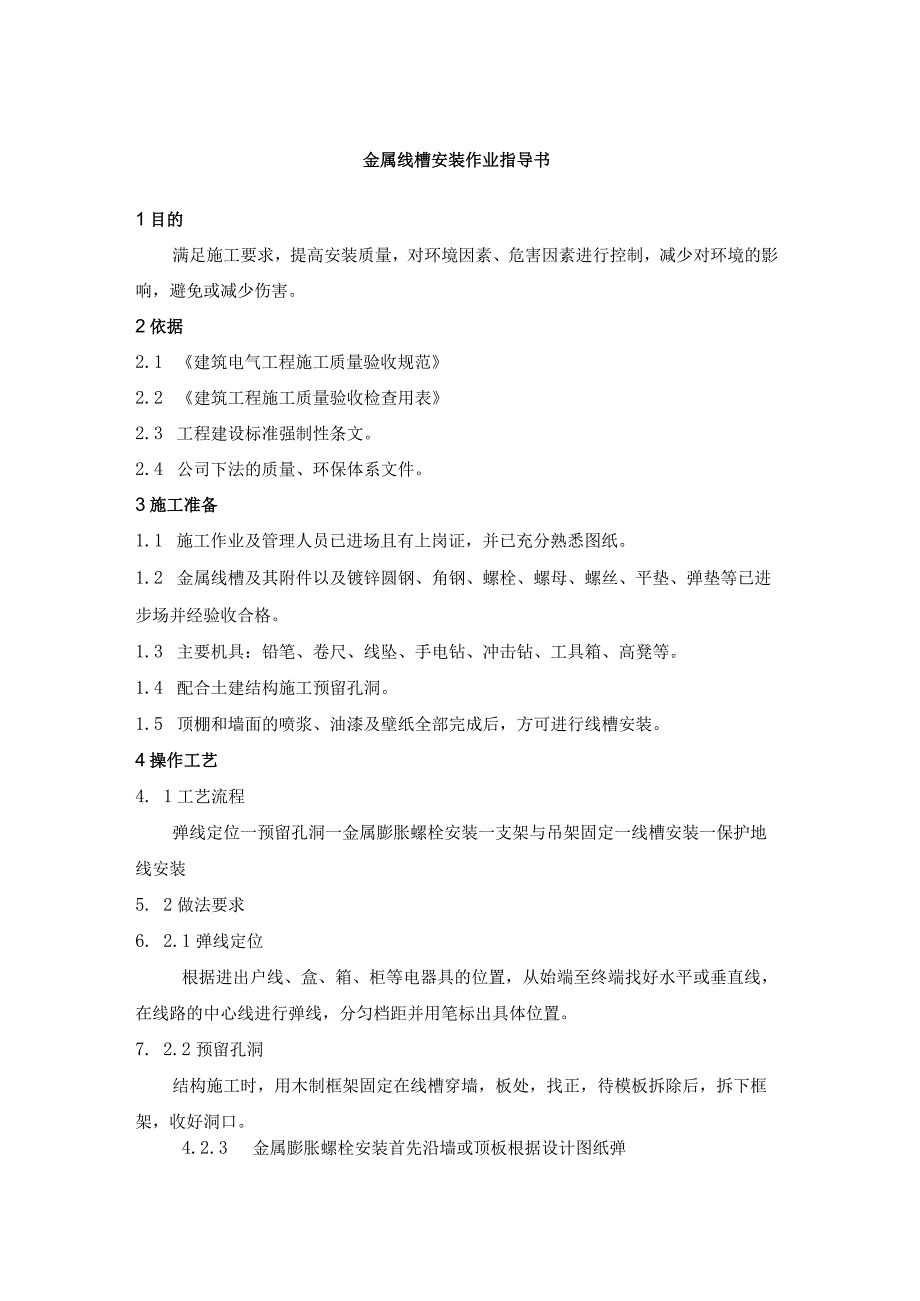

1、金属线槽安装作业指导书1目的满足施工要求，提高安装质量，对环境因素、危害因素进行控制，减少对环境的影响，避免或减少伤害。2依据2.1 建筑电气工程施工质量验收规范2.2 建筑工程施工质量验收检查用表2.3 工程建设标准强制性条文。2.4 公司下法的质量、环保体系文件。3施工准备1.1 施工作业及管理人员已进场且有上岗证，并已充分熟悉图纸。1.2 金属线槽及其附件以及镀锌圆钢、角钢、螺栓、螺母、螺丝、平垫、弹垫等已进步场并经验收合格。1.3 主要机具：铅笔、卷尺、线坠、手电钻、冲击钻、工具箱、高凳等。1.4 配合土建结构施工预留孔洞。1.5 顶棚和墙面的喷浆、油漆及壁纸全部完成后，方可进行线槽安

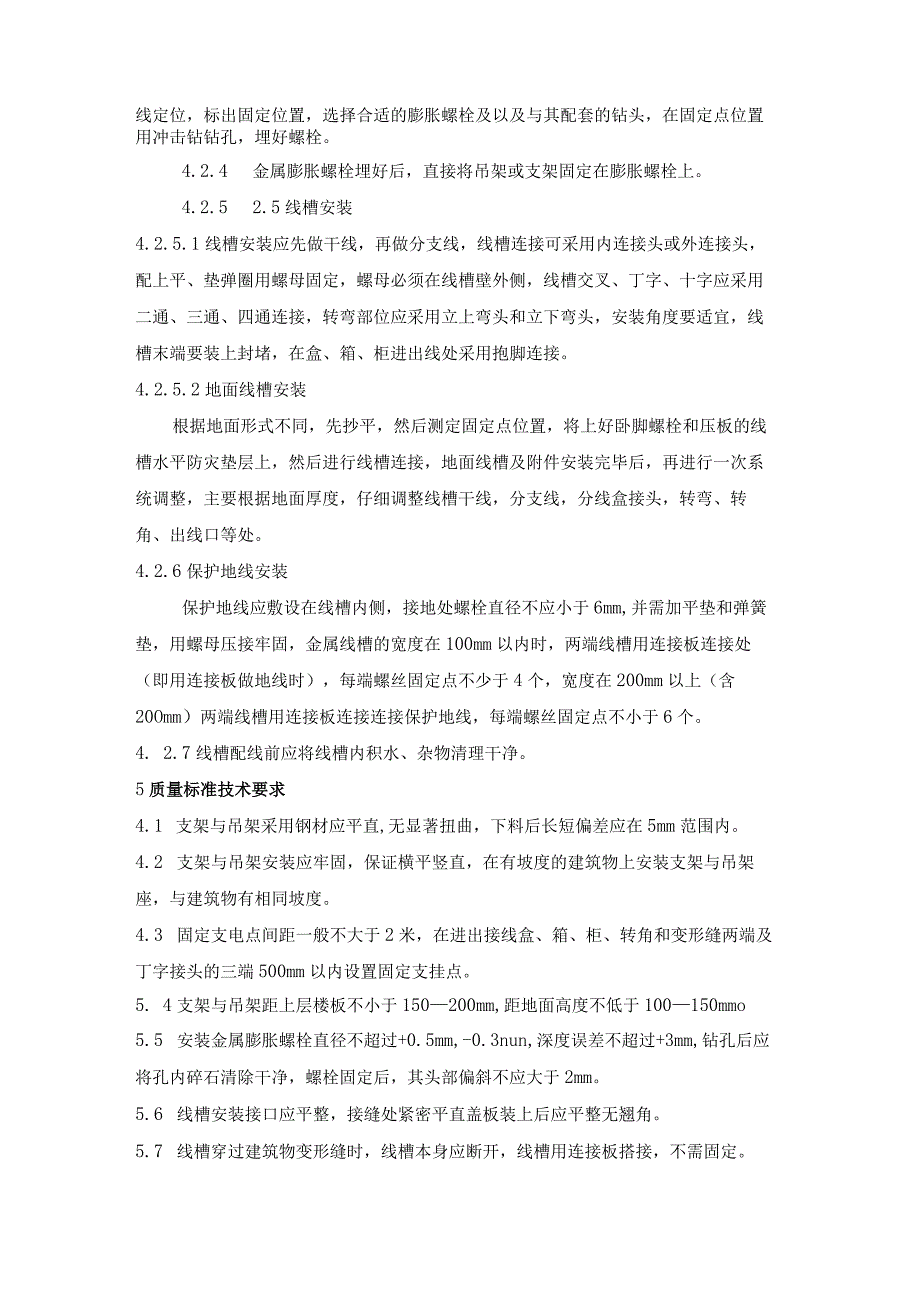

2、装。4操作工艺4. 1工艺流程弹线定位一预留孔洞一金属膨胀螺栓安装一支架与吊架固定一线槽安装一保护地线安装5. 2做法要求6. 2.1弹线定位根据进出户线、盒、箱、柜等电器具的位置，从始端至终端找好水平或垂直线，在线路的中心线进行弹线，分匀档距并用笔标出具体位置。7. 2.2预留孔洞结构施工时，用木制框架固定在线槽穿墙，板处，找正，待模板拆除后，拆下框架，收好洞口。4.2.3 金属膨胀螺栓安装首先沿墙或顶板根据设计图纸弹线定位，标出固定位置，选择合适的膨胀螺栓及以及与其配套的钻头，在固定点位置用冲击钻钻孔，埋好螺栓。4.2.4 金属膨胀螺栓埋好后，直接将吊架或支架固定在膨胀螺栓上。4.2.5
3、2.5线槽安装4.2.5.1线槽安装应先做干线，再做分支线，线槽连接可采用内连接头或外连接头，配上平、垫弹圈用螺母固定，螺母必须在线槽壁外侧，线槽交叉、丁字、十字应采用二通、三通、四通连接，转弯部位应采用立上弯头和立下弯头，安装角度要适宜，线槽末端要装上封堵，在盒、箱、柜进出线处采用抱脚连接。4.2.5.2地面线槽安装根据地面形式不同，先抄平，然后测定固定点位置，将上好卧脚螺栓和压板的线槽水平防灾垫层上，然后进行线槽连接，地面线槽及附件安装完毕后，再进行一次系统调整，主要根据地面厚度，仔细调整线槽干线，分支线，分线盒接头，转弯、转角、出线口等处。4.2.6保护地线安装保护地线应敷设在线槽内侧，
4、接地处螺栓直径不应小于6mm,并需加平垫和弹簧垫，用螺母压接牢固，金属线槽的宽度在100mm以内时，两端线槽用连接板连接处（即用连接板做地线时），每端螺丝固定点不少于4个，宽度在200mm以上（含20Omm）两端线槽用连接板连接连接保护地线，每端螺丝固定点不小于6个。4. 2.7线槽配线前应将线槽内积水、杂物清理干净。5质量标准技术要求4.1 支架与吊架采用钢材应平直,无显著扭曲，下料后长短偏差应在5mm范围内。4.2 支架与吊架安装应牢固，保证横平竖直，在有坡度的建筑物上安装支架与吊架座，与建筑物有相同坡度。4.3 固定支电点间距一般不大于2米，在进出接线盒、箱、柜、转角和变形缝两端及丁字接

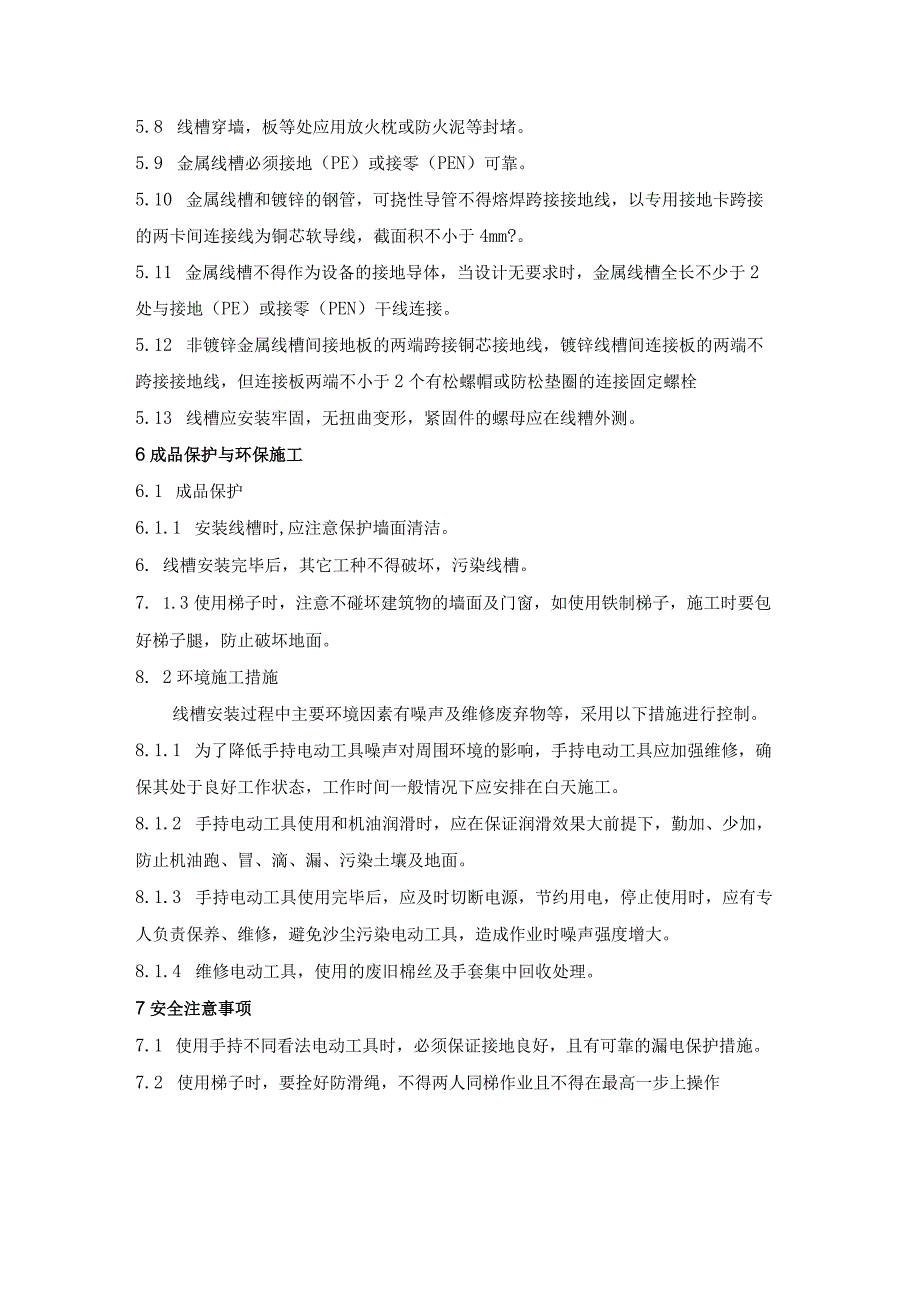

5、头的三端500mm以内设置固定支挂点。5. 4支架与吊架距上层楼板不小于150200mm,距地面高度不低于100150mmo5.5 安装金属膨胀螺栓直径不超过+0.5mm,-0.3nun,深度误差不超过+3mm,钻孔后应将孔内碎石清除干净，螺栓固定后，其头部偏斜不应大于2mm。5.6 线槽安装接口应平整，接缝处紧密平直盖板装上后应平整无翘角。5.7 线槽穿过建筑物变形缝时，线槽本身应断开，线槽用连接板搭接，不需固定。5.8 线槽穿墙，板等处应用放火枕或防火泥等封堵。5.9 金属线槽必须接地（PE）或接零（PEN）可靠。5.10 金属线槽和镀锌的钢管，可挠性导管不得熔焊跨接接地线，以专用接地卡跨
6、接的两卡间连接线为铜芯软导线，截面积不小于4mm?。5.11 金属线槽不得作为设备的接地导体，当设计无要求时，金属线槽全长不少于2处与接地（PE）或接零（PEN）干线连接。5.12 非镀锌金属线槽间接地板的两端跨接铜芯接地线，镀锌线槽间连接板的两端不跨接接地线，但连接板两端不小于2个有松螺帽或防松垫圈的连接固定螺栓5.13 线槽应安装牢固，无扭曲变形，紧固件的螺母应在线糟外测。6成品保护与环保施工6.1 成品保护6.1.1 安装线槽时,应注意保护墙面清洁。6. 线槽安装完毕后，其它工种不得破坏，污染线槽。7. 1.3使用梯子时，注意不碰坏建筑物的墙面及门窗，如使用铁制梯子，施工时要包好梯子腿，
7、防止破坏地面。8. 2环境施工措施线槽安装过程中主要环境因素有噪声及维修废弃物等，采用以下措施进行控制。8.1.1 为了降低手持电动工具噪声对周围环境的影响，手持电动工具应加强维修，确保其处于良好工作状态，工作时间一般情况下应安排在白天施工。8.1.2 手持电动工具使用和机油润滑时，应在保证润滑效果大前提下，勤加、少加，防止机油跑、冒、滴、漏、污染土壤及地面。8.1.3 手持电动工具使用完毕后，应及时切断电源，节约用电，停止使用时，应有专人负责保养、维修，避免沙尘污染电动工具，造成作业时噪声强度增大。8.1.4 维修电动工具，使用的废旧棉丝及手套集中回收处理。7安全注意事项7.1 使用手持不同看法电动工具时，必须保证接地良好，且有可靠的漏电保护措施。7.2 使用梯子时，要拴好防滑绳，不得两人同梯作业且不得在最高一步上操作
