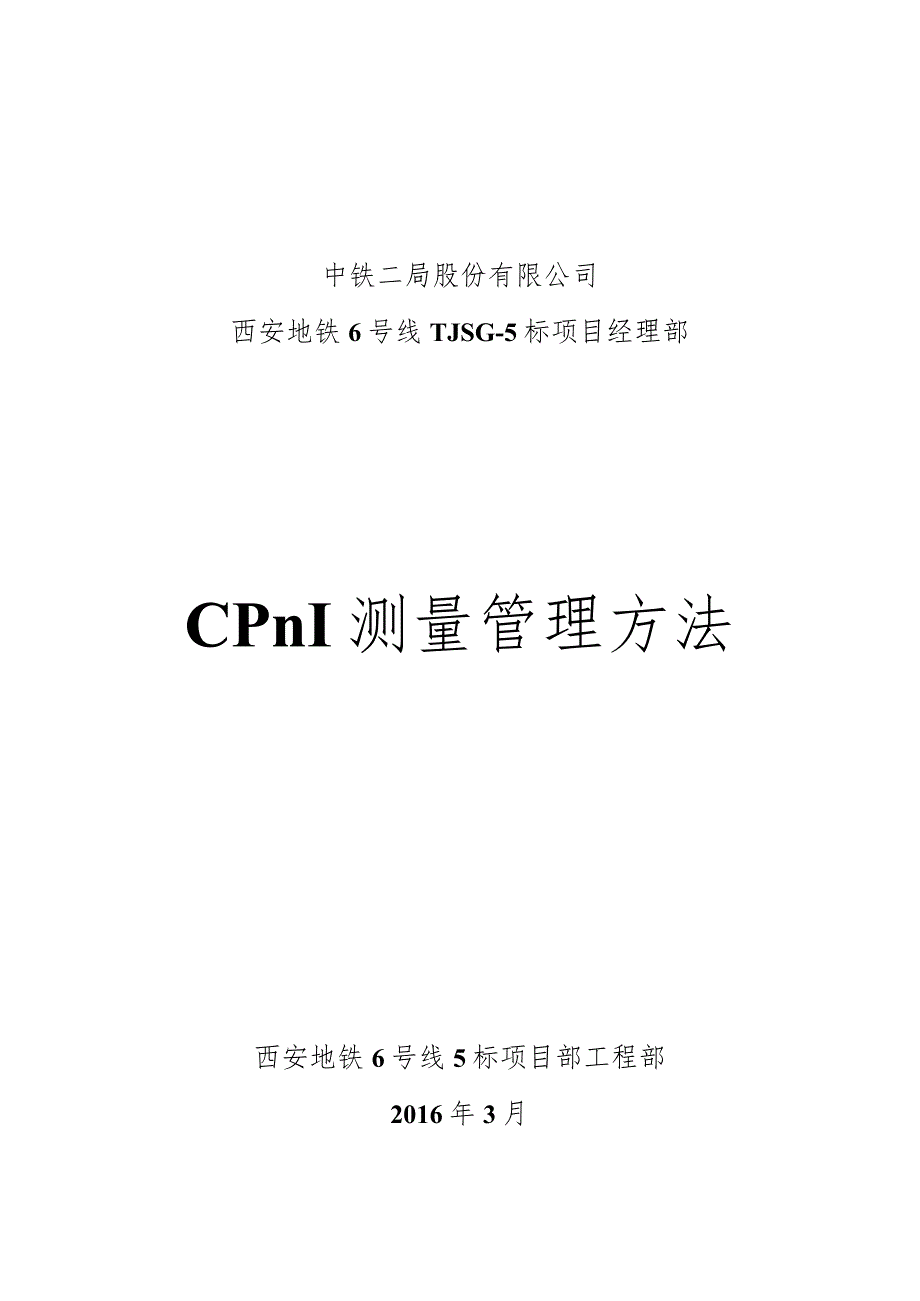

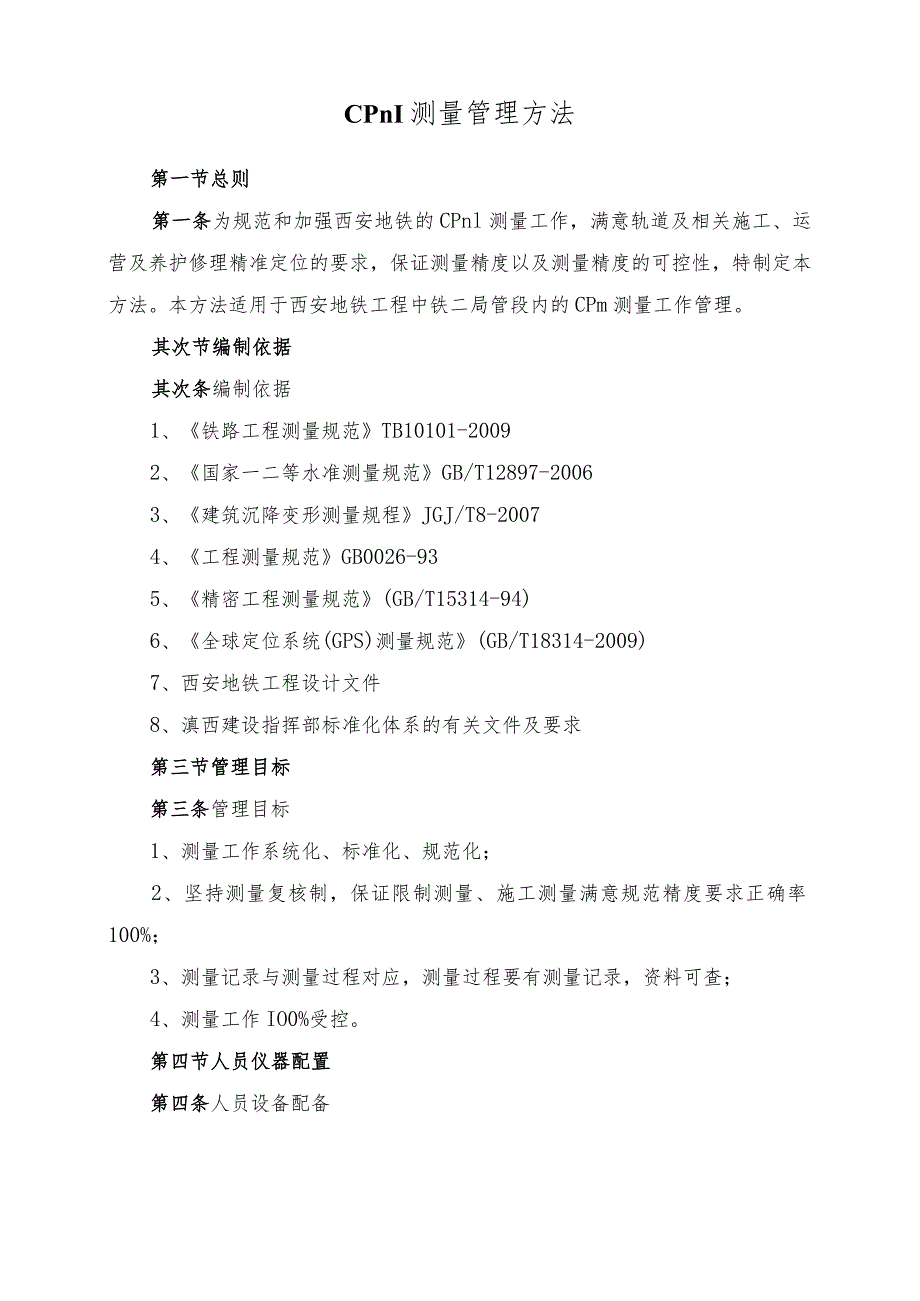

1、中铁二局股份有限公司西安地铁6号线TJSG-5标项目经理部CPnI测量管理方法西安地铁6号线5标项目部工程部2016年3月CPnI测量管理方法第一节总则第一条为规范和加强西安地铁的CPnl测量工作，满意轨道及相关施工、运营及养护修理精准定位的要求，保证测量精度以及测量精度的可控性，特制定本方法。本方法适用于西安地铁工程中铁二局管段内的CPm测量工作管理。其次节编制依据其次条编制依据1、铁路工程测量规范TB10101-20092、国家一二等水准测量规范GB/T12897-20063、建筑沉降变形测量规程JGJ/T8-20074、工程测量规范GB0026-935、精密工程测量规范(GB/T1531

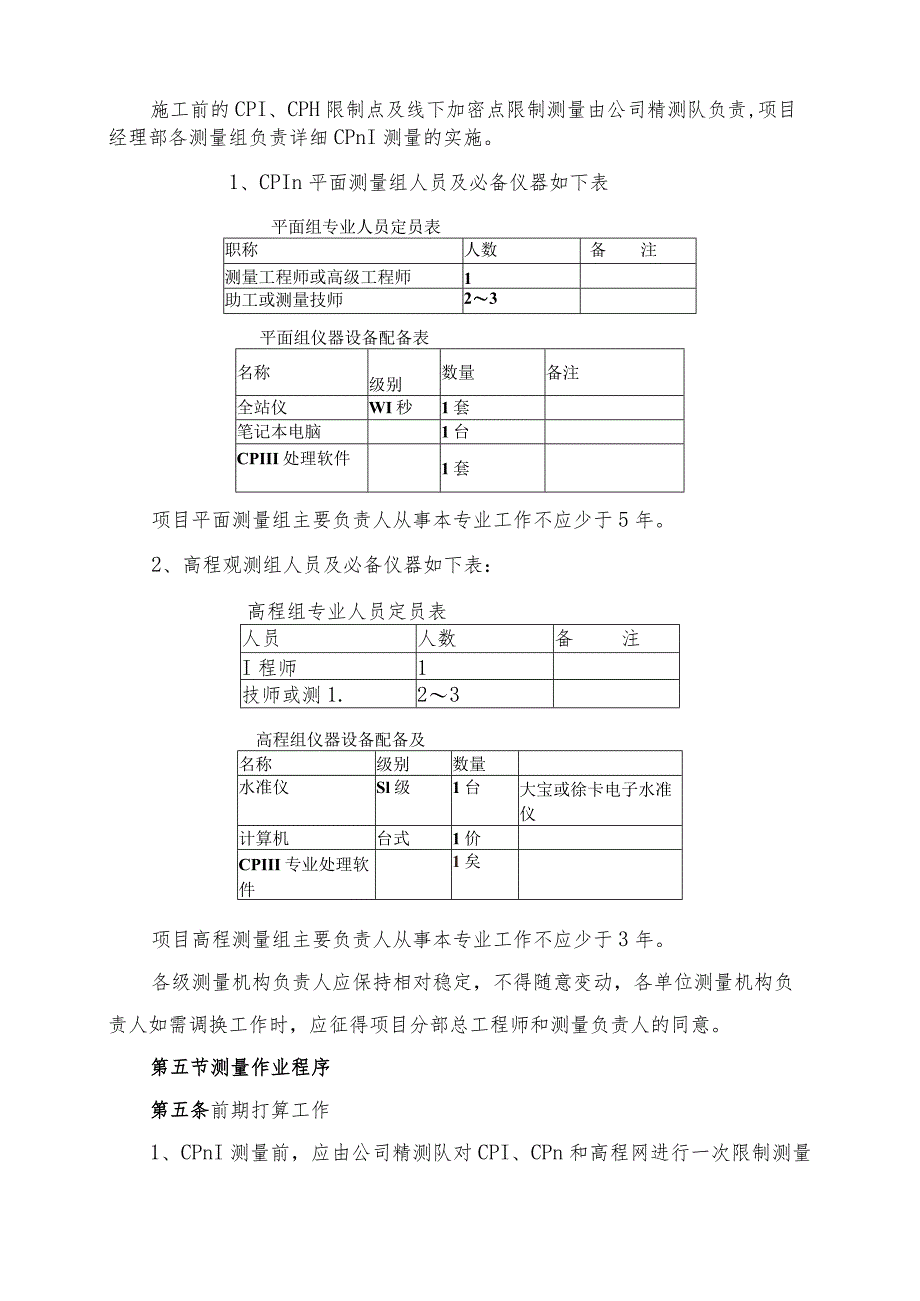

2、4-94)6、全球定位系统(GPS)测量规范(GB/T18314-2009)7、西安地铁工程设计文件8、滇西建设指挥部标准化体系的有关文件及要求第三节管理目标第三条管理目标1、测量工作系统化、标准化、规范化；2、坚持测量复核制，保证限制测量、施工测量满意规范精度要求正确率100%；3、测量记录与测量过程对应，测量过程要有测量记录，资料可查；4、测量工作IO0%受控。第四节人员仪器配置第四条人员设备配备施工前的CPI、CPH限制点及线下加密点限制测量由公司精测队负责,项目经理部各测量组负责详细CPnI测量的实施。1、CPIn平面测量组人员及必备仪器如下表平面组专业人员定员表职称人数备注测量工程师
3、或高级工程师1助工或测量技师23平面组仪器设备配备表名称级别数量备注全站仪WI秒1套笔记本电脑1台CPIII处理软件1套项目平面测量组主要负责人从事本专业工作不应少于5年。2、高程观测组人员及必备仪器如下表：高程组专业人员定员表人员人数备注I程师1技师或测1.23高程组仪器设备配备及名称级别数量水准仪Sl级1台大宝或徐卡电子水准仪计算机台式1价CPIII专业处理软件1矣项目高程测量组主要负责人从事本专业工作不应少于3年。各级测量机构负责人应保持相对稳定，不得随意变动，各单位测量机构负责人如需调换工作时，应征得项目分部总工程师和测量负责人的同意。第五节测量作业程序第五条前期打算工作1、CPnI测
4、量前，应由公司精测队对CPI、CPn和高程网进行一次限制测量复测，编写复测报告，并上报评估;2、依据复测评估报告，对于点位的位置和密度不能满意CPIn测量要求的平面、高程限制点，按插点或网的方法进行同精度加密；3、结合轨道的结构类型及施工工艺，对CPm的测量方案进行技术设计，并报建设单位审批；4、按要求对施工管段内的CPm限制点进行埋设，并对CPIn限制点按规范要求进行编号，并确保点位坚固，字迹清晰；5、测量仪器和工具均符合规范要求和测量方案要求，且检定合格并在有效期内；6、娴熟撑握测量仪器、CPm处理软件的操作与数据的采集、处理。第六条测量作业阶段1、CPm平面测量点位随棱镜不同而改变，因此
5、采纳的仪器和棱镜必需配套，而且复测、精调也必需采纳和测量时同样的仪器、棱镜；2、在自由设站CPUI测量中，应采纳能使全站仪自动照准、观测、记录的数据采集专用软件，外业数据存储之前，必需对观测数据的质量进行检验；3、测量资料按规定格式进行记录，包括仪器高、棱镜高、观测者、记录者、复核者签名，观测日期、气象等要素记录，书写清晰，签署完善，并应复核和检算，未经复核和检算的资料严禁运用；4、为保证相邻重合段能够满意CPm限制网的测量匀称性和高精确度，每个重合测段至少重复观测6对CPm点（约30OnI）进行平差，每个测段一般为48km,最短不宜小于3km；5、水准测量的仪器及水准尺类型应按测量等级的要求
6、选择相应等级的数字水准仪及其自动记录功能采集数据。观测数据采纳仪器内置储存器记录，并转换成电子手簿，且每一测段至少与3个二等水准点进行联测，形成检核；6、测量完将塑料预埋件盖上，爱护好限制桩点。第七条评估验收阶段CPm网测量完成合格后提交成果报告，并由建设单位组织评估及验收,做好测量成果和桩檄的交接工作。第六节过程限制第八条测量责任各项目分部测量与沉降观测主管为本分部测量管理负责人。其主要职责有：1、严格执行有关测量标准、规程、规范，持证上岗；2、执行有关测量技术规范，依据技术要求进行测量设计、作业、检查和验收，保证各项成果的精度和牢靠性；3、协作公司精测队的CPI、CPH及加密限制测量复测工
7、作，组织施工过程中限制网的加密及补设工作；4、负责组织CPm测量桩点的埋设、编号及桩点爱护工作，做到桩点稳固，字迹清晰；5、结合轨道的结构类型及施工工艺，对CPln的测量方案进行技术设计和制定，并报建设单位审批；6、熟识测量仪器的性能指标、操作方法，正确运用测量仪器进行CPln的测量数据采集、CPnl数据的平差处理；7、拟订有关加强和改善测量工作的方法和措施，对CPin测量任务划分、仪器调配进行协调支配；8、CPnl测量工作仔细贯彻平安生产的方针，结合各阶段工作的特点和详细要求，制定相应的平安生产措施；9、负责对项目分部测量仪器台帐及测量人员台账的建立以及项目分部测量队仪器的运用、保管和养护工
8、作进行检查，仪器实行专人专管；10、负责实施CPnl测设和复测，对CPIn限制桩的正确、完整性负责;11、测量资料按规定格式进行记录，并完善签字手续，测量资料必需是实事求是，不得弄虚作假；12、参与建设单位组织的竣工测量验收及测量成果和桩檄的交接。第九条测量设备仪器管理1、测量仪器设备选型正确，精度指标满意CPnI测量工作须要；2、严格执行测量仪器年检制度，确保测量仪器处于良好的运用状态，能够达到标定的精度要求；3、运用者应娴熟驾驭测量仪器设备操作方法，严格依据操作规程进行操作，削减人为的损坏；4、测量工作结束后应对仪器设备进行清洁后入箱，并填写运用记录。定期进行维护、保养，延长仪器设备运用寿
9、命，削减故障发生；5、建立仪器台账且分类正确，台账栏目齐全；6、测量仪器的管理采纳“谁运用、谁管理、谁负责”的专人专管制度,保证仪器设备能最大限度的为工程供应服务。第七节测量成果管理第十条测量成果管理测量成果由测量资料和测量标记构成。测量资料包括原始观测记录、计算过程、交付资料、测量记录；测量标记包括各类平面限制桩和高程限制桩。测量成果的详细要求如下：1、各类桩点的埋设应符合客运专线无硅轨道铁路施工技术指南TZ216-2007等规范的要求和规定，并进行桩点爱护。2、在工程竣工后，严格依据设计核准内容对工程进行验收前的测量复核鉴定，并出具测量鉴定看法书。该看法书将作为工程竣工验收的重要依据。3、各种测量原始记录（包括磁卡、电脑记录）、计算成果和图表应按规定妥当保管，并做好保密工作。
